실습) 3tier 서버 구성

web instance, was instance를 구성하고, rds를 이용하여 서비스를 구성한다.
web은 외부 접속에 대해 80,443 포트의 연결만을 허용하고, 내 아이피에 대한 22번 포트 접속을 허용한다.
was는 톰캣을 구성하고, 22, 8080포트의 접속에 대해 web서버에서의 접근만을 허용한다.
rds는 mariadb를 구성하고 3306포트에 was에서의 접근만을 허용한다.
서비스를 구동하여 login.jsp를 동작하도록 완성

1) was server

인스턴스, 보안그룹 생성 후 putty에서 ec2-user로 접속

adduser 계정이름
passwd 계정이름
vi /etc/ssh/sshd_config

vi /etc/sudoers

systemctl restart sshd

참고) 아래부터 JAVA 찾아서 설치하는데, 선생님은 yum install java로 그냥 바로 설치함. 이렇게 설치하는게 더 빠르긴 한데 아래는 list java로 java 찾아 설치하기

이제 위에 만든 user id로 접속해서 root 환경에서 작업

yum list java*
yum install java-1.8.0-amazon-corretto-devel.x86_64
java -version

아래처럼 나와서 버전 확인하고 설치함
openjdk version "1.8.0_382"
OpenJDK Runtime Environment Corretto-8.382.05.1 (build 1.8.0_382-b05)
OpenJDK 64-Bit Server VM Corretto-8.382.05.1 (build 25.382-b05, mixed mode)

javac -version

javac 1.8.0_382

yum install wget
wget http://archive.apache.org/dist/tomcat/tomcat-9/v9.0.4/bin/apache-tomcat-9.0.4.tar.gz
tar xvzf ./apache-tomcat-9.0.4.tar.gz
mv ./apache-tomcat-9.0.4 /usr/local/tomcat
/usr/local/tomcat/bin/startup.sh

→ AWS 퍼블릭IP주소:8800 // 톰캣 나오는지 확인하고 나오면 완료!

2) web server

root 환경에서 작업, was와 똑같이 user 추가하고 내 user에서 작업함
nginx 설치

yum update
yum install nginx
systemctl enable nginx

nginx 설정파일을 찾아서
vi /etc/nginx/nginx.conf에 server 부분에 location 해당 내용 추가함
기본페이지가 없으니까 기본페이지 추가해야함
proxy_pass는 was server 주소(:8080 포트 포함)

        location / {
                index index.html index.htm index.jsp;
                proxy_pass 13.125.217.248:8080;
}

nginx 재구동

systemctl start nginx (또는 service nginx start)

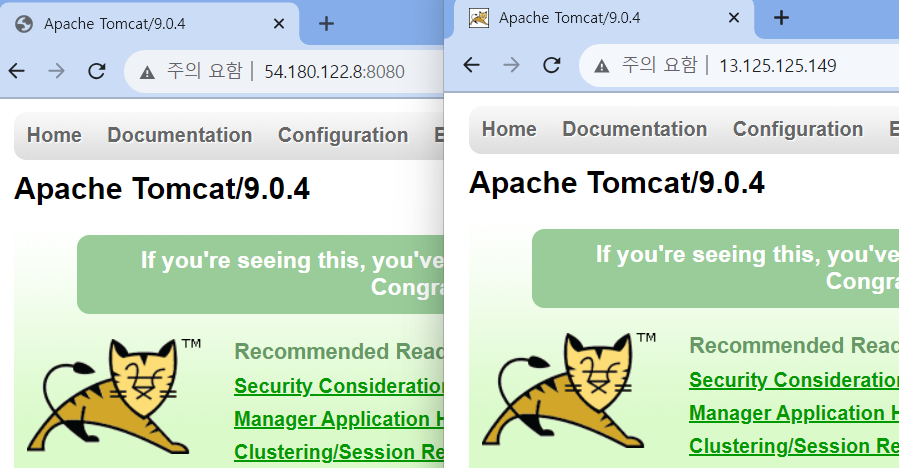

→ AWS 퍼블릭IP주소로 확인 // web, was 서버 모두 톰캣 구동되야 함

3) RDS 연결하기⭐⭐

RDS 생성하기 was 서버에서 mariadb 설치하기

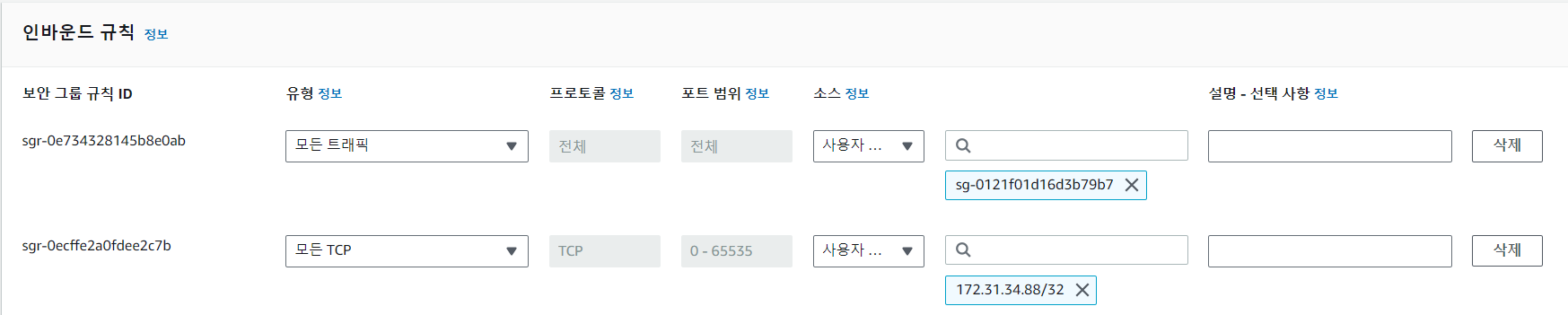

yum install mariadb105 (서버는 필요없고 client 프로그램 설치만 필요함) 보안그룹에서 was ip/32 추가하기(ip는 was에서 ifconfig로 검색하기)

my sql

        mysql -u admin -p -h 앤드포인트

계정 생성
#mysql admin에서 작업

       use mysql;
       create user 'mydb'@'%' identified by 'abcd';
       grant all privileges on DATABASE이름.* to 'mydb'@'%';
       flush privileges;

계정 생성 이후 mydb로 로그인해서 작업 (mydb, 앤드포인트 주소)
mysql -u mydb -p -h 앤드포인트주소

       create database cloud_op_manager;
       use cloud_op_manager;

        create table userInfo (uid int, uname varchar(20), pass varchar(128), profile varchar(200), priority int );

        insert into userInfo (uid, uname, pass, profile, priority)values(0, "admin", password("1234"), "a", 0);
        insert into userInfo (uid, uname, pass, profile, priority)values(1, “abcd”, password("1234"), "b", 0);
        insert into userInfo (uid, uname, pass, profile, priority)values(2, "abcd", password("1234"), "c", 0);

login.jsp 만들기
위치: /usr/local/tomcat/webapps/ROOT

<%@ page language="java" contentType="text/html; charset=UTF-8" pageEncoding="UTF-8" import="java.sql.*"%>
<!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/html4/loose.dtd">

<%
String uid = request.getParameter("username");
String pwd = request.getParameter("password");
String DB_URL = "jdbc:mysql://**database-was.cetwspri2qrn.ap-northeast-2.rds.amazonaws.com:3306/cloud_op_manager**";
String DB_USER = "mydb";
String DB_PASSWORD= "abcd";
String sel = "";
ResultSet rs = null;
Connection conn;
Statement stmt;

try {
         Class.forName("com.mysql.jdbc.Driver");
         conn = DriverManager.getConnection(DB_URL, DB_USER, DB_PASSWORD);
        stmt = conn.createStatement();
        //사용자 정보 조회
        sel = "select * from userInfo where **uname='" + uid + "' and pass=password('" + pwd + "')"**;
        rs = stmt.executeQuery(sel);
         if (rs.next()) {
                out.println("Success");
        }
        else
                out.println("Fail");
        conn.close();
} catch(Exception e) {
        out.println(e.getMessage());
}
%>

cf) jar 파일 라이브러리를 찾는 경로를 집어넣어 주는 것

4) was 서버에서 mariaDB 커넥터 설치하기⭐

```
1. wget https://dlm.mariadb.com/1965742/Connectors/java/connector-java-2.7.5/mariadb-java-client-2.7.5.jar
cp ./mariadb-java-client-2.7.5.jar /usr/lib/jvm/java-17-amazon-corretto/lib/
cp mariadb-java-client-2.7.5.jar /usr/local/tomcat/lib/

wget https://downloads.mysql.com/archives/get/p/3/file/mysql-connector-java-5.1.40.tar.gz
tar xvf mysql-connector-java-5.1.40.tar.gz
cp mysql-connector-java-5.1.40/mysql-connector-java-5.1.40-bin.jar /usr/local/tomcat/lib/

2. 환경설정
vi /etc/profile

export JAVA_HOME=/usr/lib/jvm/**java-17-amazon-corretto/**
export CATALINA_HOME=/usr/local/tomcat
PATH=$PATH:$JAVA_HOME/bin:$CATALINA_HOME/bin
export CLASSPATH=.:$JAVA_HOME/lib/mariadb-java-client-2.7.5.jar:$CATALINA_HOME/lib/mariadb-java-client-2.7.5.jar

3. 설정변경 적용
source /etc/profile

4. 톰캣 재시작
/usr/local/tomcat/bin/shutdown.sh
/usr/local/tomcat/bin/startup.sh

5. 웹브라우저로 login.jsp 호출 확인
ex) http://13.125.245.185/login.jsp?username=abcd&password=1234
```

환경변수 설정하는 것 잘 확인하기, RDS, EC2 모두(영상참고)
login.html도 /usr/local/tomcat/webapps/ROOT에 만들면 접속페이지 완성

<html>
<body>
<form method="GET" action="./login.jsp">
login : <input type="text" name="username" value = ""/> </br>
passwd :<input type="text" name="password" value = ""/> <p>
<input type="submit" value="login">
</form>

</body>
</html>
