VRRP Mac Flapping

Issue

CC#2 스위치가 초기화되었고, 이후 BB의 VRRP IP로 간헐적인 ping failure 발생

Troubleshooting Process

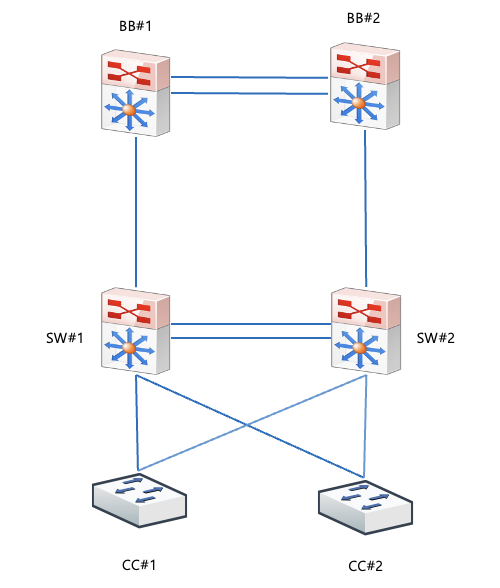

1. CC#2 스위치 factory default ⇒ LAG 설정이 사라진다.

2. 그 결과, BB#1(VRRP master)가 보내는 VRRP advertisement packet이
   BB#1 → SW#1→ CC#2 → SW#2 로 플러딩하는 문제가 생긴다.


• 정상일 경우 VRRP advertisement packet



BB#1 → BB#2

BB#1 → SW#1 → SW#2

BB#1 → SW#1 → CC#1

BB#1 → SW#1 → CC#2 로 플러딩하여 각 스위치에 advertisement 된다.

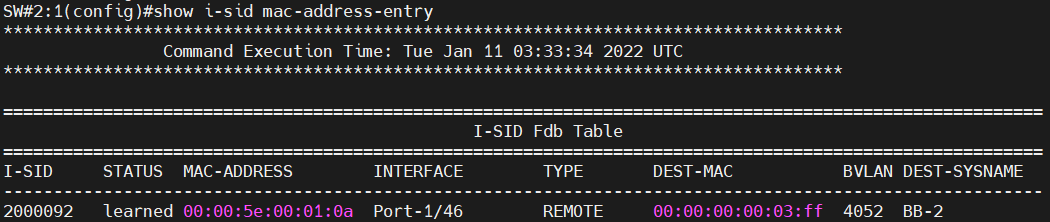

SW#2에서 Fdb Table 확인 시, vmac에 대한 인터페이스는 BB#2로 향하는 인터페이스이다.

INTERFACE : Port-1/46 (BB#2로 향하는 인터페이스)

• 초기화로 인해 LAG 설정이 사라진 경우



1) BB#1 → SW#1 → CC#2 → SW#2 로 VRRP advertisement packet이 플러딩될 때

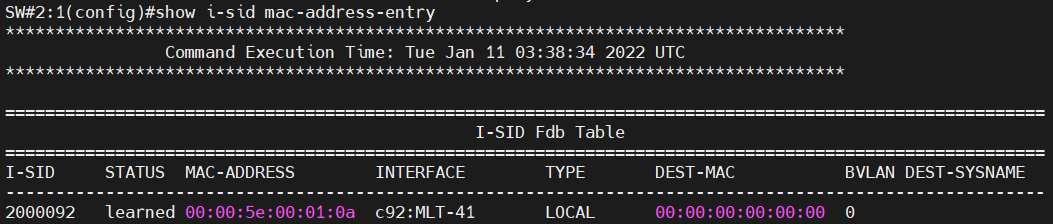

SW#2에서 Fdb Table 확인 시, vmac에 대한 인터페이스는 CC#2로 향하는 인터페이스이다. (ping failure)

INTERFACE : c92:MLT-41 (CC#2로 향하는 MLT(SMLT) 인터페이스)

2) BB#1 → SW#1 → SW#2 로 VRRP advertisement packet이 플러딩될 때

SW#2에서 Fdb Table 확인 시, vmac에 대한 인터페이스는 BB#2로 향하는 인터페이스이다. (ping success)

INTERFACE : Port-1/46 (BB#2로 향하는 인터페이스)

따라서, SW#2의 Fdb Table에서 확인할 수 있듯이 VRRP virtual mac address에 대해 flapping이 발생하고 있고, 이로 인해 정상 스위치에서 백본 VRRP ip로 ping을 했을 때, 간헐적으로 fail한다.

---

Summarization

이슈원인

• 초기화로 인해 CC#2에서 LAG 설정이 사라지면서 CC#2에서 SW#2로 향하는 인터페이스로 플러딩 발생
• SW#2에서 Mac Flapping 발생

권고사항

• LACP 설정
