Unicast and Multicast Routing: Routing Protocol

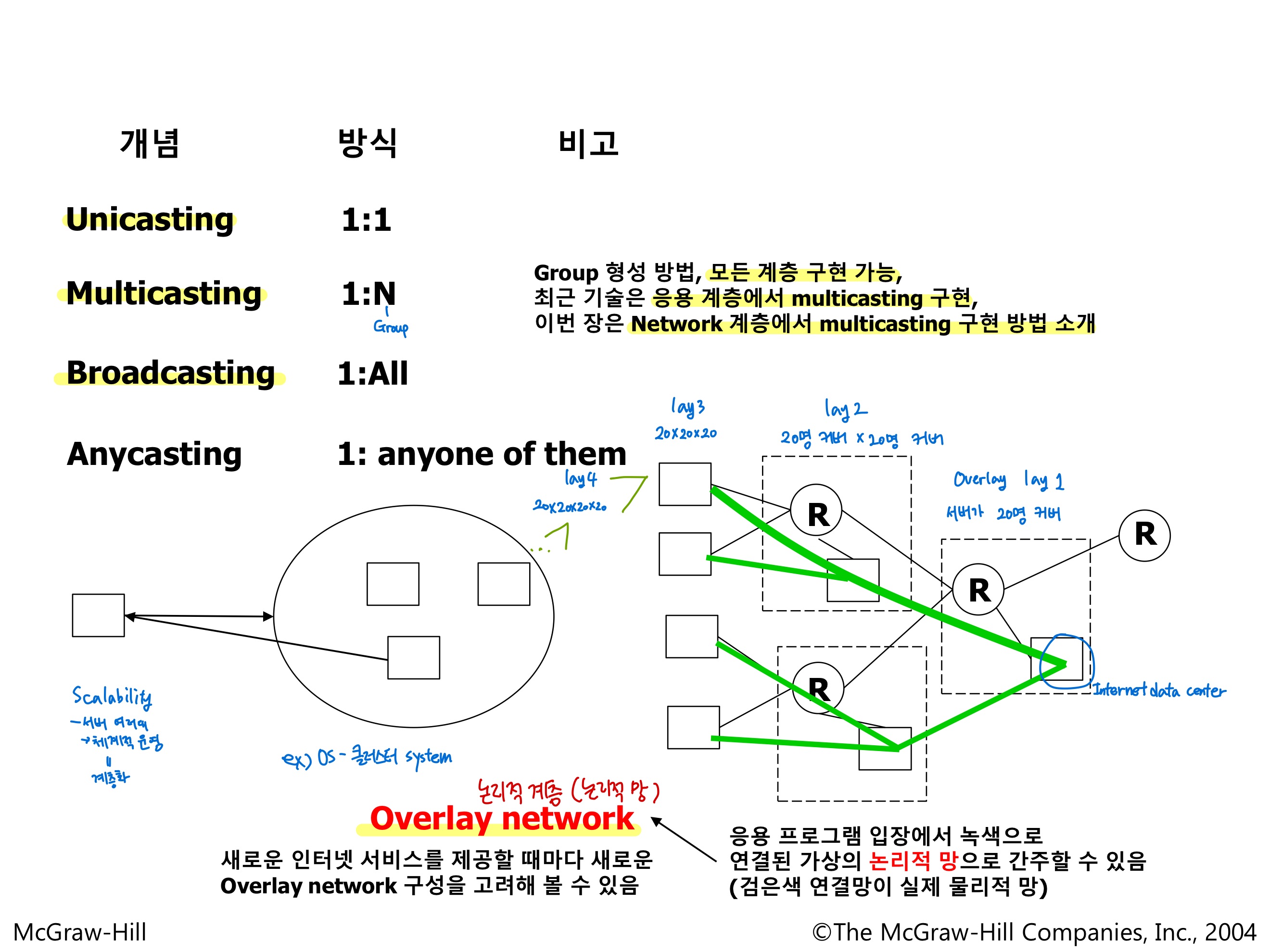

개념	방식
Unicasting	1 : 1
Multicasting	1 : N
Broadcasting	1 : ALL
Anycasting	1 : anyone of them

Overlay Network

: 응용 프로그램 입장에서 각 서버끼리 연결된 가상의 논리적 망

• 새로운 인터넷 서비스를 제공할 때마다 새로운 Overley network 구성을 고려해볼 수 있음

Overlay Network 활용 방법

1. 서비스 하고자 하는 지역의 data center에 서버 설치해놓고 서비스
2. Data Streaming에 접속할 수 있는 API를 제공하고 이 API 값을 활용해 Steaming 서비스를 제공
   • 이를 전세계에 구성해놓고 돈을 받는 것 클라우드 서비스
   • 1처럼 직접 인프라를 구축할 수 없는 경우 클라우드 서비스를 통해 트래픽만 API를 통해 전달하면 클라우드 서비스가 미리 구축해놓은 인프라를 통해 Data Stream이 전세계적으로 전달 가능

위 방법은 응용 계층에서 제공하는 것!

이번 챕터는 Router가 직접 제공하는 Multicast 방식에 대해 알아볼 것

---

Multicast Routing

• 라우터가 Receiver의 패킷을 여러개의 Port로 보낼 수 있음

IGMP

: 단말과 라우터들간에 가입 요청/해제 프로토콜

• 그룹을 만들어주는 프로토콜
• 라우터가 못 받을 수도 있으니까 두 번 연달아서 보내줌

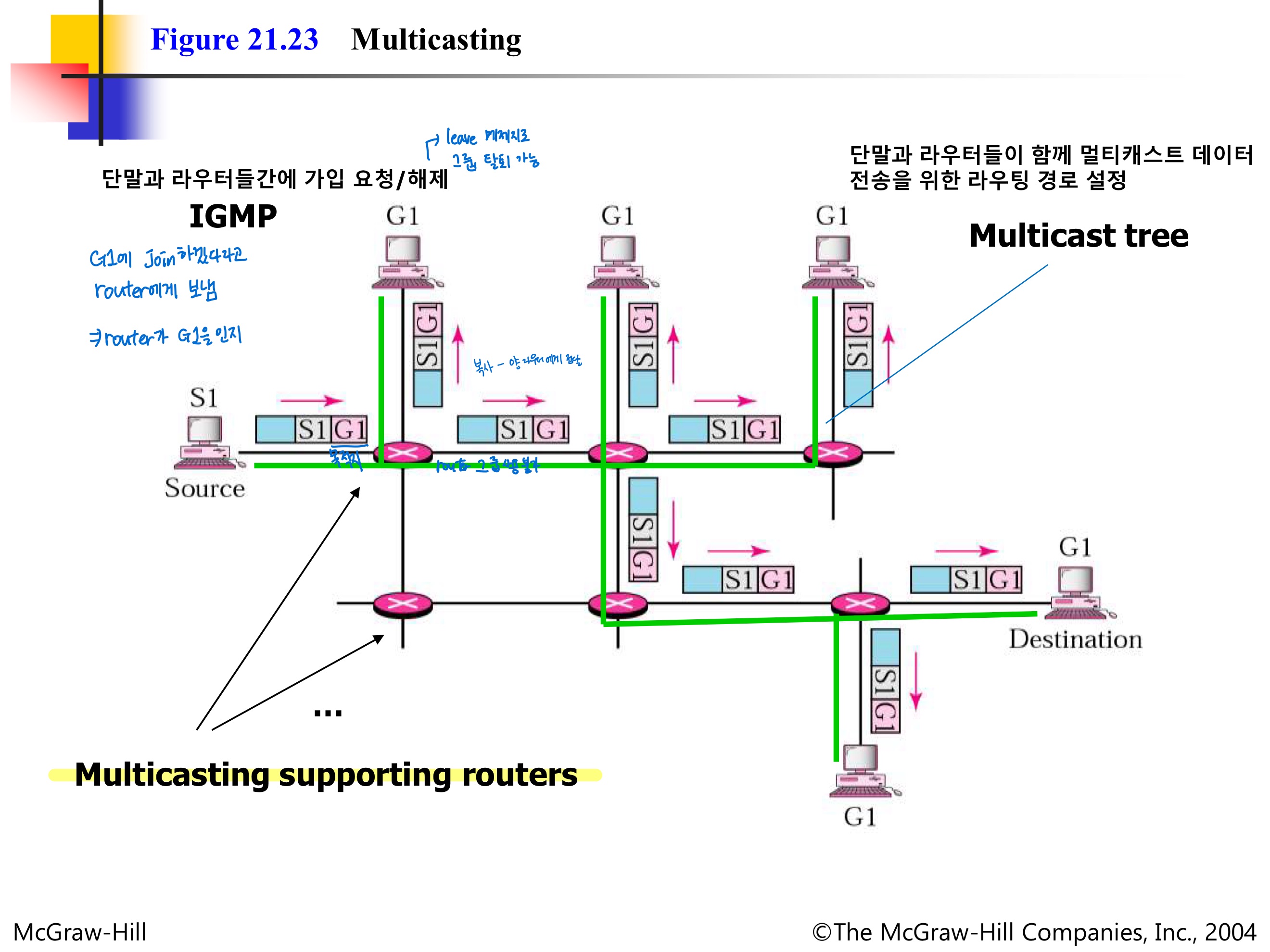

Multicast tree

: 단말과 라우터들이 함께 멀티캐스트 데이터 전송을 위한 라우팅 경로 설정

• 그룹이 만들어지면 생성되는 트리

1. Host가 Router에게 G1 그룹에 join하겠다고 보냄 (IGMP Join 요청)

2. Router가 G1 그룹 수신자(Host)가 있음을 인지

3. 라우터가 상위 라우터(또는 멀티캐스트 라우팅 프로토콜 경로 상의 이웃 라우터)에게 Join을 알림

   → Multicast Tree 형성

4. Host가 목적지 G1을 포함하여 데이터 전송

5. 라우터가 형성된 Multicast Tree를 따라 그룹에 가입한 단말들에게 데이터 전송 (패킷을 복사하여 보냄)

• 그룹 참여 의사는 Host가 함
• 그룹 관리는 라우터가 함
  • IGMP 프로토콜을 인지하여 관리
  • 옛날 라우터는 안 됨, Multicast를 지원하는 라우터들만 가능

멀티 캐스트를 지원 하지 않는 라우터들은 어떻게 멀티 캐스팅을 할까?

→ Logical Tunneling을 통해서!

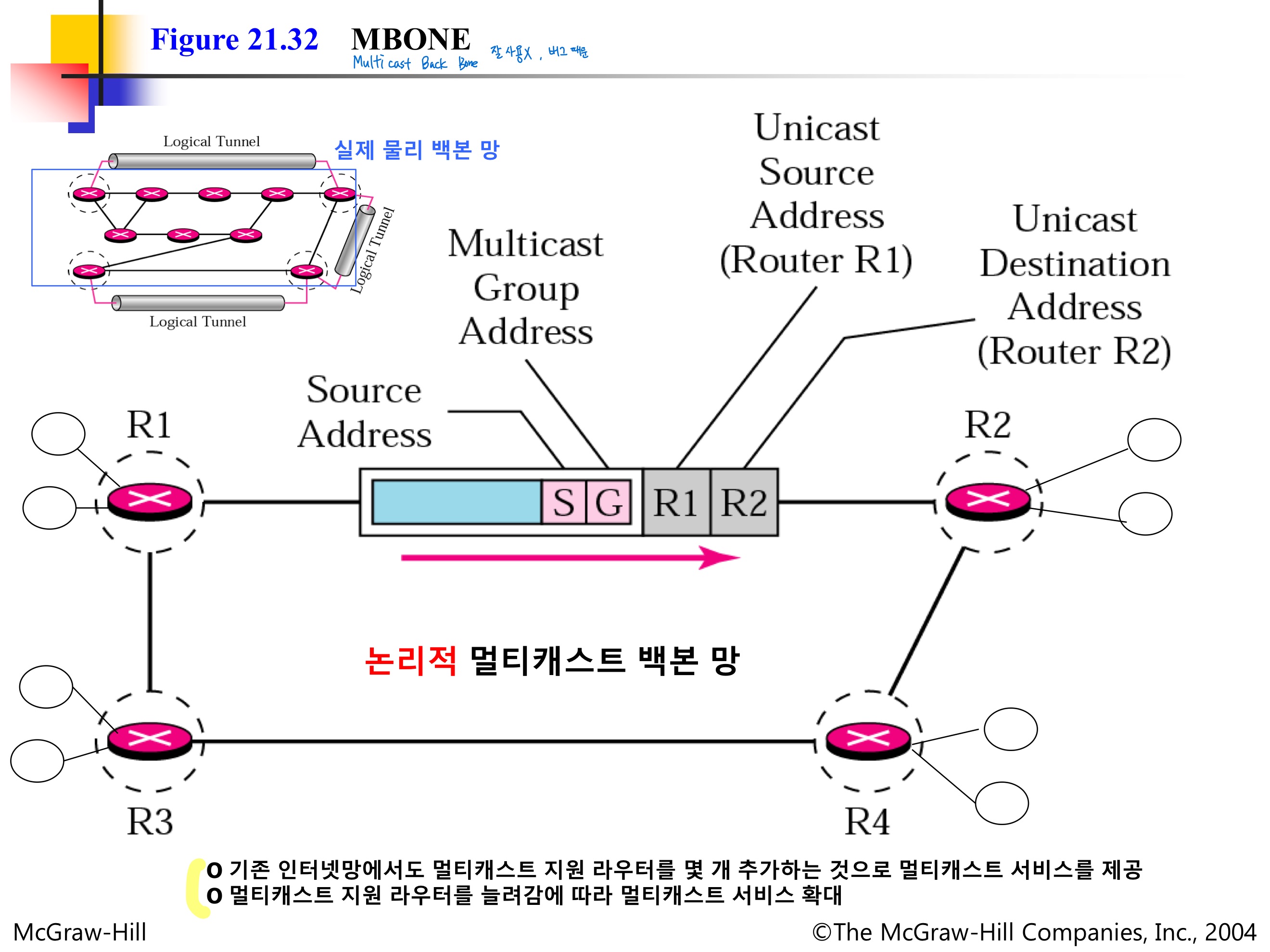

MBONE (Multicast Back Bone)

• 멀티 캐스트 패킷을 받으면 해당 패킷에 멀티 캐스트를 지원하는 라우터의 주소를 포함한 Header를 붙여서 Multicast를 지원하는 라우터끼리 Unicast 하는 것처럼 보이게 함
• 이 패킷을 받은 라우터는 Header를 제거하고 데이터를 제공
• 기존 망에 논리적으로 구성되어 있는 망

한계

• 버그 때문에 그룹 해제가 제대로 안 되어 아무도 없는 그룹에도 트래픽이 발생 → 네트워크 느려짐
  • 즉, 잘 쓰이지 않음
