맵에 들어서면(Ready) 적이 나타나고(Fight) 적을 물리치면 보상으로 상자가 나오고(Reward) 보상을 획득한 후 다음 스테이지로 넘어가는(Next) 스테이지 단계를 설정해보도록 하겠다.

맵 트리거 및 문 트리거 설정

<ABStageGimmick.h>
// Stage Section
protected:
	UPROPERTY(VisibleAnywhere, Category = Stage, Meta = (AllowPrivateAccess = "true"))
		TObjectPtr<class UStaticMeshComponent> Stage;

	// 플레이어가 들어옴을 감지
	UPROPERTY(VisibleAnywhere, Category = Stage, Meta = (AllowPrivateAccess = "true"))
		TObjectPtr<class UBoxComponent> StageTrigger;

	UFUNCTION()
		void OnStageTriggerBeginOverlap(UPrimitiveComponent* OverlappedComponent, AActor* OtherActor, UPrimitiveComponent* OtherComp, int32 OtherBodyIndex, bool bFromSweep, const FHitResult& SweepResult);

	// Gate Section
protected:
	// 4개의 맵 관리
	UPROPERTY(VisibleAnywhere, Category = Gate, Meta = (AllowPrivateAccess = "true"))
		TMap<FName, TObjectPtr<class UStaticMeshComponent>> Gates;

	// 문의 트리거
	UPROPERTY(VisibleAnywhere, Category = Gate, Meta = (AllowPrivateAccess = "true"))
		TArray<TObjectPtr<class UBoxComponent>> GateTriggers;

	UFUNCTION()
		void OnGateTriggerBeginOverlap(UPrimitiveComponent* OverlappedComponent, AActor* OtherActor, UPrimitiveComponent* OtherComp, int32 OtherBodyIndex, bool bFromSweep, const FHitResult& SweepResult);


<ABStageGimmick.cpp>
AABStageGimmick::AABStageGimmick()
{
	// Stage Section
	Stage = CreateDefaultSubobject<UStaticMeshComponent>(TEXT("Stage"));
	RootComponent = Stage;

	static ConstructorHelpers::FObjectFinder<UStaticMesh> StageMeshRef(TEXT("/Script/Engine.StaticMesh'/Game/ArenaBattle/Environment/Stages/SM_SQUARE.SM_SQUARE'"));
	if (StageMeshRef.Object)
	{
		Stage->SetStaticMesh(StageMeshRef.Object);
	}

	StageTrigger = CreateDefaultSubobject<UBoxComponent>(TEXT("StageTrigger"));
	StageTrigger->SetBoxExtent(FVector(775.0f, 775.0f, 300.0f));
	StageTrigger->SetupAttachment(Stage);
	StageTrigger->SetRelativeLocation(FVector(0.0f, 0.0f, 250.0f));
	StageTrigger->SetCollisionProfileName(CPROFILE_ABTRIGGER);
	StageTrigger->OnComponentBeginOverlap.AddDynamic(this, &AABStageGimmick::OnStageTriggerBeginOverlap);

	// Gate Section
	static FName GateSockets[] = { TEXT("+XGate"), TEXT("-XGate"),TEXT("+YGate"),TEXT("-YGate") };
	static ConstructorHelpers::FObjectFinder<UStaticMesh> GateMeshRef(TEXT("/Script/Engine.StaticMesh'/Game/ArenaBattle/Environment/Props/SM_GATE.SM_GATE'"));
	for (FName GateSocket : GateSockets)
	{
		UStaticMeshComponent* Gate = CreateDefaultSubobject<UStaticMeshComponent>(GateSocket);
		Gate->SetStaticMesh(GateMeshRef.Object);
		Gate->SetupAttachment(Stage, GateSocket);
		Gate->SetRelativeLocation(FVector(0.0f, -80.5f, 0.0f));
		Gate->SetRelativeRotation(FRotator(0.0f, -90.0f, 0.0f));
		Gates.Add(GateSocket, Gate);

		FName TriggerName = *GateSocket.ToString().Append(TEXT("Trigger"));
		UBoxComponent* GateTrigger = CreateDefaultSubobject<UBoxComponent>(TriggerName);
		GateTrigger->SetBoxExtent(FVector(100.0f, 100.0f, 300.0f));
		GateTrigger->SetupAttachment(Stage, GateSocket);
		GateTrigger->SetRelativeLocation(FVector(70.0f, 0.0f, 250.0f));
		GateTrigger->SetCollisionProfileName(CPROFILE_ABTRIGGER);
		GateTrigger->OnComponentBeginOverlap.AddDynamic(this, &AABStageGimmick::OnGateTriggerBeginOverlap);
		GateTrigger->ComponentTags.Add(GateSocket);

		GateTriggers.Add(GateTrigger);
	}

맵의 기믹을 담당할 액터 ABStageGimmick을 생성해주고 맵과 맵 트리거, 문과 문 트리거를 등록해준다.

캐릭터와 반응해야 하기 때문에 전에 폰과 반응하도록 만들어둔 ABTRIGGER를 트리거로 둘 다 사용해주고 문은 맵의 4방향에 만들어줘야하기 때문에 for문을 돌면서 +x,-x,+y,-y 방향에 문을 등록해준다.


맵에도 스켈레톤처럼 소켓이 존재하기 때문에 이를 이용해준다.

OnStageTriggerBeginOverlap이나 OnGateTriggerBeginOverlap은 상자를 획득할 때 사용했던 오버랩될 때 호출되는 델리게이트를 이용했다.

새로 만든 기믹을 맵으로 배치한다.

UENUM(BlueprintType)
enum class EStageState : uint8
{
	READY = 0,
	FIGHT,
	REWARD,
	NEXT
};

스테이지가 Ready,Fight,Reward,Next 4단계를 갖는데 이를 관리하기 위해 enum class를 정의한다.

<ABStageGimmick.h>
DECLARE_DELEGATE(FOnStageChangedDelegate)
USTRUCT(BlueprintType)
struct FStageChangedDelegateWrapper
{
	GENERATED_BODY()
	FStageChangedDelegateWrapper(){}
	FStageChangedDelegateWrapper(const FOnStageChangedDelegate& InDelegate) : StageDelegate(InDelegate){}
	FOnStageChangedDelegate StageDelegate;
};


protected:
	UPROPERTY(EditAnywhere, Category = Stage, Meta = (AllowPrivateAccess = "true"))
		EStageState CurrentState;

	void SetState(EStageState InNewState);
	UPROPERTY()
	TMap<EStageState, FStageChangedDelegateWrapper> StateChangeActions;

	void SetReady();
	void SetFight();
	void SetChooseReward();
	void SetChooseNext();

<ABStageGimmick.cpp>
AABStageGimmick::AABStageGimmick()
{
	CurrentState = EStageState::READY;
	StateChangeActions.Add(EStageState::READY, FStageChangedDelegateWrapper(FOnStageChangedDelegate::CreateUObject(this, &AABStageGimmick::SetReady)));
	StateChangeActions.Add(EStageState::FIGHT, FStageChangedDelegateWrapper(FOnStageChangedDelegate::CreateUObject(this, &AABStageGimmick::SetFight)));
	StateChangeActions.Add(EStageState::REWARD, FStageChangedDelegateWrapper(FOnStageChangedDelegate::CreateUObject(this, &AABStageGimmick::SetChooseReward)));
	StateChangeActions.Add(EStageState::NEXT, FStageChangedDelegateWrapper(FOnStageChangedDelegate::CreateUObject(this, &AABStageGimmick::SetChooseNext)));
}

스테이지 상태를 관리하는데 Switch문도 가능하나 전에 사용했던 델리게이트를 이용하는 방법을 사용하겠다.

각 상태를 set하는 함수들을 각각 정의하고 델리게이트 래퍼에 묶어준다.

<AABStageGimmick.h>
void OpenAllGates();
void CloseAllGates();

<AABStageGimmick.cpp>
void AABStageGimmick::OpenAllGates()
{
	for (auto Gate : Gates)
	{
		(Gate.Value)->SetRelativeRotation(FRotator(0.0f, -90.0f, 0.0f));
	}
}

void AABStageGimmick::CloseAllGates()
{
	for (auto Gate : Gates)
	{
		(Gate.Value)->SetRelativeRotation(FRotator::ZeroRotator);
	}
}

그 후 모든 문을 열고 닫는 함수 정의해주고

<AABStageGimmick.cpp>
void AABStageGimmick::SetState(EStageState InNewState)
{
	CurrentState = InNewState;

	if (StateChangeActions.Contains(InNewState))
	{
		StateChangeActions[CurrentState].StageDelegate.ExecuteIfBound();
	}
}

void AABStageGimmick::SetReady()
{
	StageTrigger->SetCollisionProfileName(CPROFILE_ABTRIGGER);
	for (auto GateTrigger : GateTriggers)
	{
		GateTrigger->SetCollisionProfileName(TEXT("NoCollision"));
	}

	OpenAllGates();
}

void AABStageGimmick::SetFight()
{
	StageTrigger->SetCollisionProfileName(TEXT("NoCollision"));
	for (auto GateTrigger : GateTriggers)
	{
		GateTrigger->SetCollisionProfileName(TEXT("NoCollision"));
	}
	CloseAllGates();
}

void AABStageGimmick::SetChooseReward()
{
	StageTrigger->SetCollisionProfileName(TEXT("NoCollision"));
	for (auto GateTrigger : GateTriggers)
	{
		GateTrigger->SetCollisionProfileName(TEXT("NoCollision"));
	}
	CloseAllGates();
}

void AABStageGimmick::SetChooseNext()
{
	StageTrigger->SetCollisionProfileName(TEXT("NoCollision"));
	for (auto GateTrigger : GateTriggers)
	{
		GateTrigger->SetCollisionProfileName(CPROFILE_ABTRIGGER);
	}
	OpenAllGates();
}

단계설정 함수들 Set 시리즈에 각 단계마다 기믹과 문 충돌을 설정해준다.

void AABStageGimmick::OnConstruction(const FTransform& Transform)
{
	Super::OnConstruction(Transform);

	SetState(CurrentState);
}

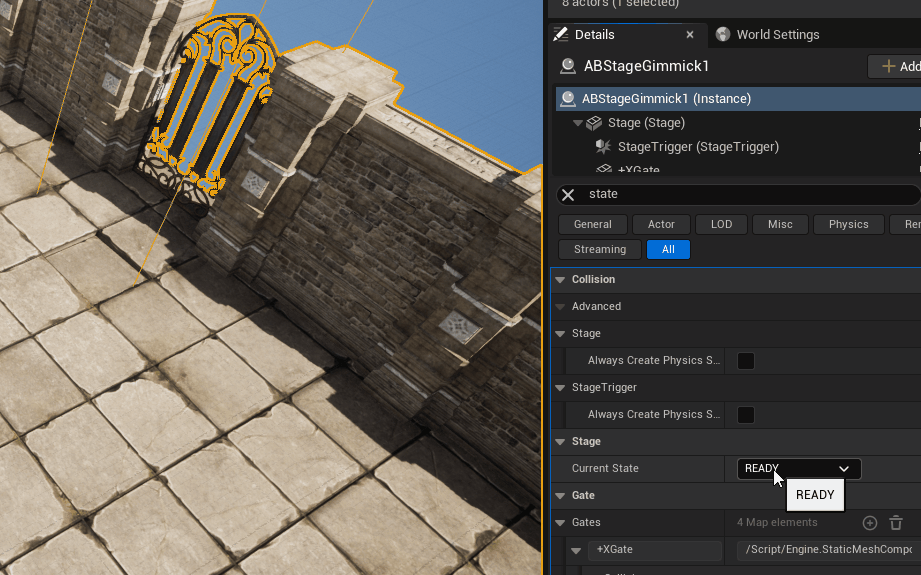

이를 에디터에서 확인할 때 CurrentState의 값을 바꿔서 제대로 바뀌는지 확인할 수 있도록 OnConstruction을 사용하였다.

무한 맵

Next단계에서 문으로 넘어갈 때 다음 맵이 생성되도록 해보자.

void AABStageGimmick::OnGateTriggerBeginOverlap(UPrimitiveComponent* OverlappedComponent, AActor* OtherActor, UPrimitiveComponent* OtherComp, int32 OtherBodyIndex, bool bFromSweep, const FHitResult& SweepResult)
{
	check(OverlappedComponent->ComponentTags.Num() == 1);
	FName ComponentTag = OverlappedComponent->ComponentTags[0];
	FName SocketName = FName(*ComponentTag.ToString().Left(2));
	check(Stage->DoesSocketExist(SocketName));

	FVector NewLocation = Stage->GetSocketLocation(SocketName);
	TArray<FOverlapResult> OverlapResults;
	FCollisionQueryParams CollisionQueryParam(SCENE_QUERY_STAT(GateTrigger), false, this);
	// 해당 위치에 무언가 있는지 검사
	bool bResult = GetWorld()->OverlapMultiByObjectType(
		OverlapResults,
		NewLocation,
		FQuat::Identity,
		FCollisionObjectQueryParams::InitType::AllStaticObjects,
		FCollisionShape::MakeSphere(775.0f),
		CollisionQueryParam
	);

	if (!bResult)
	{
		GetWorld()->SpawnActor<AABStageGimmick>(NewLocation, FRotator::ZeroRotator);
	}

}

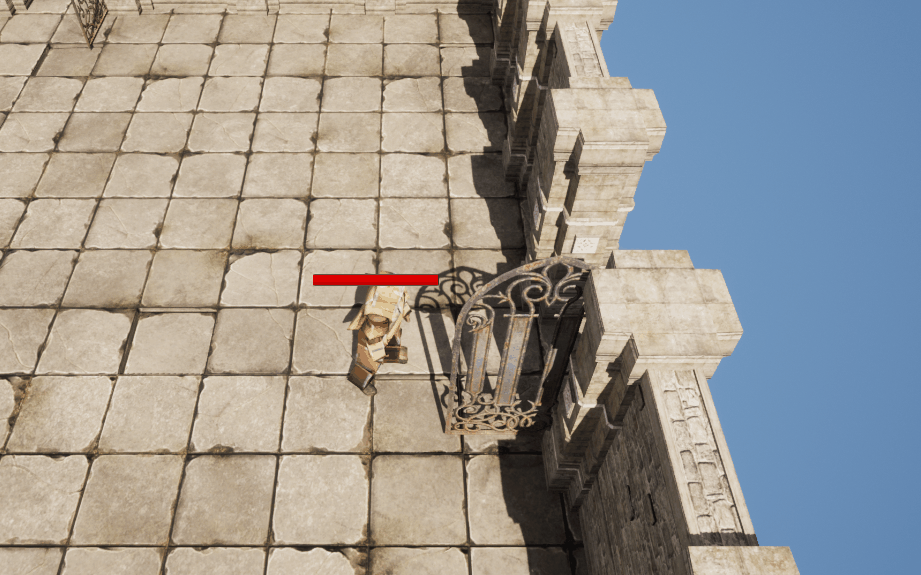

문에 생성한 트리거에 캐릭터가 닿으면 다음 맵이 생성되도록 한다.

캐릭터가 이동한 위치에 맞춰서 해당 지역에 이미 맵이 생성되었지는 않은지 CollisionQueryParam()으로 검사한다. 만약 아무것도 없다면 맵을 생성한다.

NPC 생성

Fight단계에서 나타나는 적을 생성해야한다.

<AABStageGimmick.h>
	// Fight Section
protected:
	UPROPERTY(EditAnywhere, Category = Fight, Meta = (AllowPrivateAccess = "true"))
		TSubclassOf<class AABCharacterNonPlayer> OpponentClass;

	UPROPERTY(EditAnywhere, Category = Fight, Meta = (AllowPrivateAccess = "true"))
		float OpponentSpawnTime;

	UFUNCTION()
		void OnOpponentDestroyed(AActor* DestroyedActor);

	FTimerHandle OpponentTimerHandle;
	void OnOpponentSpawn();

<AABStageGimmick.cpp>
void AABStageGimmick::SetFight()
{
	StageTrigger->SetCollisionProfileName(TEXT("NoCollision"));
	for (auto GateTrigger : GateTriggers)
	{
		GateTrigger->SetCollisionProfileName(TEXT("NoCollision"));
	}
	CloseAllGates();

	// 일정 시간 지난뒤 NPC 생성
	GetWorld()->GetTimerManager().SetTimer(OpponentTimerHandle, this, &AABStageGimmick::OnOpponentSpawn, OpponentSpawnTime, false);
}

void AABStageGimmick::OnOpponentDestroyed(AActor* DestroyedActor)
{
	SetState(EStageState::REWARD);
}

void AABStageGimmick::OnOpponentSpawn()
{
	const FVector SpawnLocation = GetActorLocation() + FVector::UpVector * 88.0f;
	AActor* OpponentActor = GetWorld()->SpawnActor(OpponentClass, &SpawnLocation, &FRotator::ZeroRotator);
	AABCharacterNonPlayer* ABOpponentCharacter = Cast<AABCharacterNonPlayer>(OpponentActor);
	if (ABOpponentCharacter)
	{
		ABOpponentCharacter->OnDestroyed.AddDynamic(this, &AABStageGimmick::OnOpponentDestroyed);
	}
}

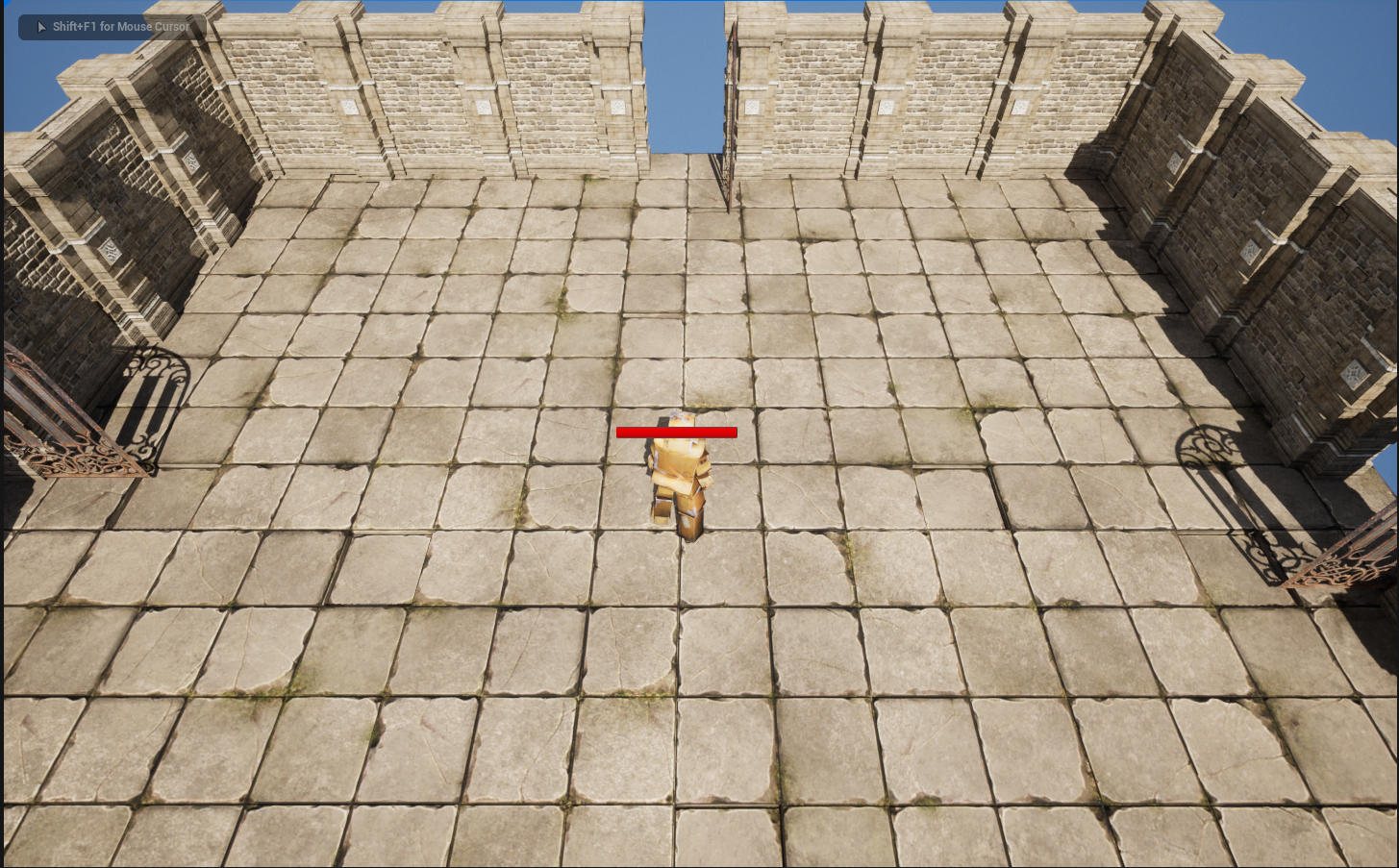

SetFight()에서 OpponentTimerHandle을 이용해서 OpponentSpawnTime만큼의 시간 뒤에 NPC를 스폰시킨다.

NPC가 Destroy되고 나서 OnOpponentDestroyed()를 호출하도록 델리게이트에 연결시킨다.

상자 생성 및 보상

적과의 전투가 끝나면 상자들을 생성하고 보상을 얻도록 하였다.

<AABStageGimmick.h>
	// Reward Section
protected:
	UPROPERTY(VisibleAnywhere, Category = Reward, Meta = (AllowPrivateAccess = "true"))
	TSubclassOf<class AABItemBox> RewardBoxClass;

	// 액터와 무관하게 동작하는 액터들은 약참조하는 것이 좋다
	UPROPERTY(VisibleAnywhere, Category = Reward, Meta = (AllowPrivateAccess = "true"))
	TArray<TWeakObjectPtr<class AABItemBox>> RewardBoxes;

	TMap<FName, FVector> RewardBoxLocations;

	UFUNCTION()
	void OnRewardTriggerBeginOverlap(UPrimitiveComponent* OverlappedComponent, AActor* OtherActor, UPrimitiveComponent* OtherComp, int32 OtherBodyIndex, bool bFromSweep, const FHitResult& SweepResult);

	void SpawnRewardBoxes();

  <AABStageGimmick.cpp>
    void AABStageGimmick::OnRewardTriggerBeginOverlap(UPrimitiveComponent* OverlappedComponent, AActor* OtherActor, UPrimitiveComponent* OtherComp, int32 OtherBodyIndex, bool bFromSweep, const FHitResult& SweepResult)
{
	for (const auto& RewardBox : RewardBoxes)
	{
		if (RewardBox.IsValid())
		{
			AABItemBox* ValidItemBox = RewardBox.Get();
			AActor* OverlappedBox = OverlappedComponent->GetOwner();
			if (OverlappedBox != ValidItemBox)
			{
				ValidItemBox->Destroy();
			}
		}
	}

	SetState(EStageState::NEXT);
}

void AABStageGimmick::SpawnRewardBoxes()
{
	for (const auto& RewardBoxLocation : RewardBoxLocations)
	{
		FVector WorldSpawnLocation = GetActorLocation() + RewardBoxLocation.Value + FVector(0.0f, 0.0f, 30.0f);
		AActor* ItemActor = GetWorld()->SpawnActor(RewardBoxClass, &WorldSpawnLocation, &FRotator::ZeroRotator);
		AABItemBox* RewardBoxActor = Cast<AABItemBox>(ItemActor);
		if (RewardBoxActor)
		{
			RewardBoxActor->Tags.Add(RewardBoxLocation.Key);
			RewardBoxActor->GetTrigger()->OnComponentBeginOverlap.AddDynamic(this, &AABStageGimmick::OnRewardTriggerBeginOverlap);
			RewardBoxes.Add(RewardBoxActor);
		}
	}
}

<ABItemBox.h>
FORCEINLINE class UBoxComponent* GetTrigger() { return Trigger; }

상자정보와 맵에 나타낼 상자들을 관리할 배열을 정의한다.

RewardBoxLocations은 박스의 위치를 키값으로 관리하기 위한 맵이다.

OnRewardTriggerBeginOverlap은 전에 해본 상자에 부딫히면 보상을 얻도록 하는 함수이다.
상자들을 관리하는 배열을 순환하면서 부딫힌 상자가 아니면 Destroy시킨다.

SpawnRewardBoxes은 박스들을 생성해주고 OnRewardTriggerBeginOverlap를 델리게이트와 연결해준다.

ItemBox의 trigger가 protected이기 때문에 이를 받아올 GetTrigger()를 정의해준다.
