Command APDU Format
Command Application Protocol Data Unit (APDU)는 4바이트의 Mandatory(필수) Header와 가변 길이의 Conditional(조건) Body로 구성된다.
- Command APDU에서 전송되는 데이터 바이트 수는 Lc(Command 데이터 필드의 길이)로 표현한다.
- Response APDU에서 예상 최대 데이터 바이트 수는 Le(예상 데이터 길이)로 표현한다.
만약 Le가 존재하고 그 값이 0이면, 최대 256바이트까지의 데이터가 반환될 것으로 예상할 수 있다. Command 메시지에서 Le가 필요한 경우, Le는 항상 '00'으로 설정해야 한다.
Contents of command APDU의 구성 요소
Command APDU의 4가지 주요 유형
- Header Only (No Body)
- 구성: CLA + INS + P1 + P2 (총 4 바이트)
- 설명: Body가 없는 간단한 명령으로, 데이터 전송이 필요 없을 때 사용.
- 예시: 상태 요청, 기기 초기화 등
- Header + Le (Response Expected)
- 구성: CLA + INS + P1 + P2 + Le
- 설명: 명령을 전송하고 응답 데이터를 받을 때 사용. Body가 없지만, 응답 데이터의 최대 크기를 Le로 지정할 수 있다.
- 예시: 파일 읽기 명령, 상태 확인 등
- Header + Lc + Data (No Response Expected)
- 구성: CLA + INS + P1 + P2 + Lc + Data
- 설명: 데이터를 포함한 명령을 전송하지만, 응답 데이터는 기대하지 않을 때 사용. Lc는 전송되는 데이터의 길이를 나타낸다.
- 예시: 파일 쓰기 명령, 설정 변경 등
- Header + Lc + Data + Le (Response Expected)
- 구성: CLA + INS + P1 + P2 + Lc + Data + Le
- 설명: 데이터를 전송하고 응답 데이터를 기대하는 명령. Le는 응답 데이터의 최대 크기를 지정하며, Lc는 전송되는 데이터의 길이를 나타낸다.
- 예시: 암호화된 데이터를 전송하고 그에 대한 응답을 기대하는 경우
CLA와 INS란
CLA는 명령의 클래스를 나타낸다. 즉 이 명령이 속한 프로토콜이나 규격을 정의하는 역할을 한다.
- 예시:
- CLA = 0x00: ISO/IEC 7816-4 표준 명령
- CLA = 0x80: 특정 응용 프로그램 또는 시스템에 맞춘 사용자 정의 명령

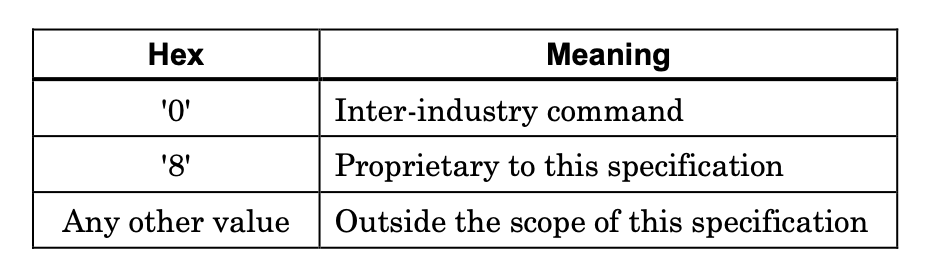

Class 바이트 코딩
Class 바이트의 가장 상위 니블(4비트)은 명령의 유형을 나타낸다.
- '0' : 산업 간 명령
- '8' : 이 사양에 고유한 명령
- 그외 값: 이 사양의 범위 밖
CLA 바이트 코딩 규칙
| b8 | b7 | b6 | b5 | b4 | b3 | b2 | b1 | 값 | 의미 |
|---|---|---|---|---|---|---|---|---|---|
| 0 | 0 | 0 | 0 | - | - | - | - | '0X' | ISO/IEC 7816-4 첫 번째 산업 간 표준값. |
| 1 | 0 | 1 | 0 | - | - | - | - | 'AX' | '0X'와 같으며, 특별히 명시된 경우 사용. |
| 1 | 0 | 0 | 0 | - | - | - | - | '8X' | '0X'와 같은 구조, 문서에 따라 정의됨. |
| - | - | - | - | X | X | - | - | - | 보안 메시징 여부. |
| - | - | - | - | - | - | X | X | - | 논리 채널 번호(0~3). |
- CLA = 0x00, INS = 0x0A: logical channel 0을 이용한 SELECT FILE 명령
- CLA = 0x01, INS = 0x0A: logical channel 1을 이용한 SELECT FILE 명령
- CLA = 0x02, INS = 0x0A: logical channel 2를 이용한 SELECT FILE 명령
- CLA = 0x03, INS = 0x0A: logical channel 3을 이용한 SELECT FILE 명령
INS는 실행할 명령 또는 작업을 구체적으로 지정한 코드이다. INS는 CLA가 정의한 클래스 내에서 특정한 명령어를 구분하며, 이 명령에 따라 스마트 카드는 해당 작업을 수행하게 된다. - 예시:
- INS = 0xA4: 선택(SELECT) 명령 (파일이나 응용 프로그램을 선택하는 명령)
- INS = 0xB2: 레코드 읽기(READ RECORD) 명령
- INS = 0x20: 인증(VERIFY) 명령 (PIN 확인 등)

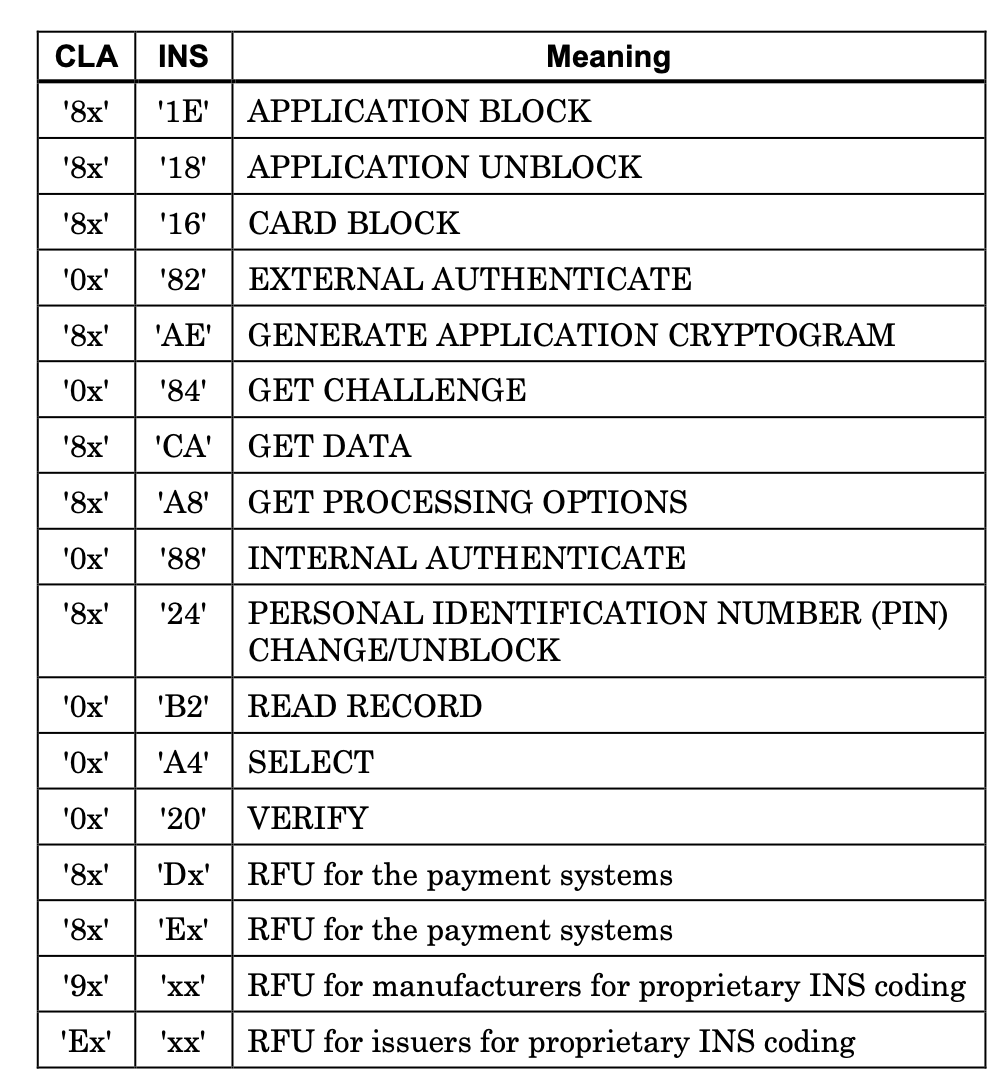

Instruction Byte (INS 바이트)의 코딩
INS 바이트의 명령어의 구체적인 동작을 정의하며, 각 명령에 대해 CLA(명령 클래스)와 관련하여 다음과 같이 정의된다.
- '8x' '1E': 애플리케이션 차단 (APPLICATION BLOCK)
- '8x' '18': 애플리케이션 차단 해제 (APPLICATION UNBLOCK)
- '8x' '16': 카드 차단 (CARD BLOCK)
- '0x' '82': 외부 인증 (EXTERNAL AUTHENTICATE)
- '8x' 'AE': 애플리케이션 암호문 생성 (GENERATE APPLICATION CRYPTOGRAM)
- '0x' '84': 도전 값 요청 (GET CHALLENGE)
- '8x' 'CA': 데이터 조회 (GET DATA)
- '8x' 'A8': 처리 옵션 요청 (GET PROCESSING OPTIONS)
- '0x' '88': 내부 인증 (INTERNAL AUTHENTICATE)
- '8x' '24': PIN 변경/차단 해제 (PERSONAL IDENTIFICATION NUMBER (PIN) CHANGE/UNBLOCK)
- '0x' 'B2': 레코드 읽기 (READ RECORD)
- '0x' 'A4': 파일 선택 (SELECT)
- '0x' '20': 인증 (VERIFY)
P1, P2 (Parameter Bytes)
- 어떤 값이든 가질 수 있으며, 사용되지 않을 경우 '00' 값으로 설정된다.
데이터 필드 바이트 코딩
- Command APDU의 데이터 필드는 데이터 요소의 문자열로 구성된다.
- Response APDU의 데이터 필드는 템플릿으로 캡슐화된 데이터 객체나 데이터 객제의 문자열로 구성된다.

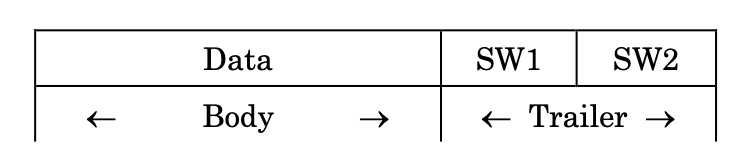

Response APDU Format
Response APDU Format은 가변 길이의 Conditional Body와 2바이트의 Mandatory Trailer로 구성된다.
- Data: Conditional Body로 Command에 대한 Response 데이터가 포함된다.
- SW1, SW2: Mandatory Trailer로 상태 코드를 나타내며, Command의 성공 여부나 오류 상태를 나타낸다.

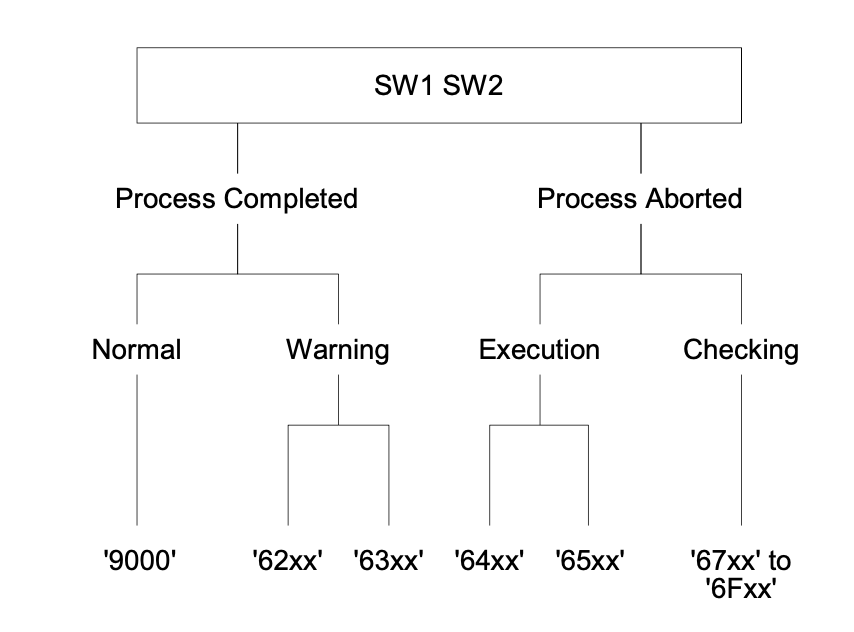

SW1, SW2(상태 바이트)
상태 바이트 SW1과 SW2는 모든 응답 메시지에서 전송 계층(Transport Layer)에 의해 응용 계층(Application Layer)으로 반환되며, 명령의 처리 상태를 나타낸다. 이 바이트들은 명령이 성공적으로 처리되었는지, 경고가 발생했는지, 또는 오류가 발생했는지를 코드화하여 응용 계층에 전달한다.
- SW1: 상태 코드의 첫 번째 바이트로, 상태의 주요 범주(정상 처리, 경고, 오류 등)를 나타낸다.
- SW2: 상태 코드의 두 번째 바이트로, SW1이 나타내는 상태의 세부 정보를 제공한다.

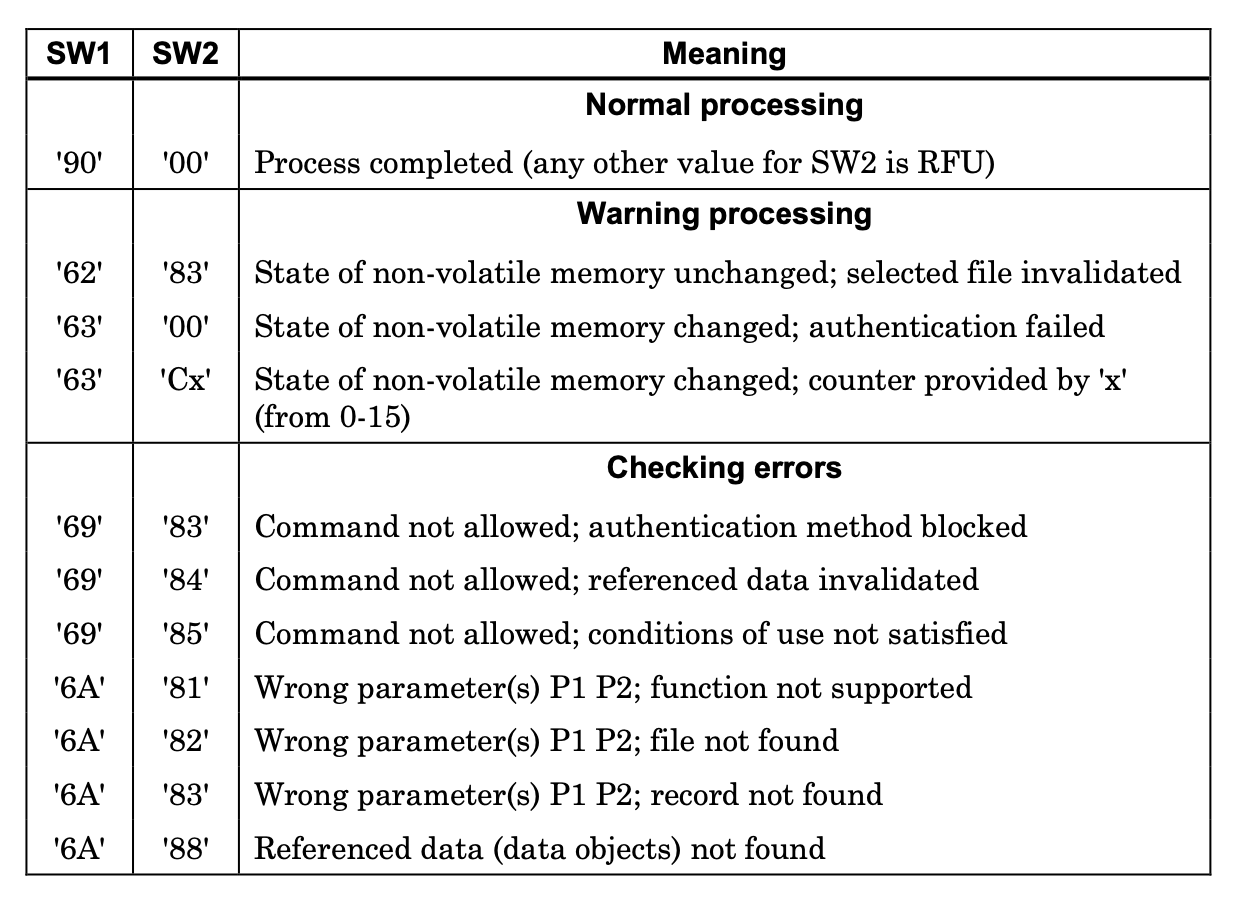

주요 상태 코드
-
SW1 : '6x' 또는 '90': 정상, 경고, 또는 오류 상태를 나타내며 ISO/IEC 7816-4에 따라 된다.
-
'61xx': SW2는 사용할 수 있는 추가 응답 바이트 수를 나타낸다.
-
'6Cxx': 잘못된 길이 Le, SW2는 정확한 길이를 나타낸다.
-
정상 처리 완료
- '90' '00': 프로세스 완료 (SW2의 다른 값은 예약됨)
-
경고 처리
- '62' '83': 비휘발성 메모리 상태는 변경되지 않음; 선택된 파일이 무효화됨
- '63' '00': 비휘발성 메모리 상태가 변경됨; 인증 실패
- '63' 'Cx': 비휘발성 메모리 상태가 변경됨; 제공된 카운터 'x' (0-15)
-
오류 검사
- '69' '83': 명령 허용되지 않음; 인증 방법 차단됨
- '69' '84': 명령 허용되지 않음; 참조된 데이터 무효화됨
- '69' '85': 명령 허용되지 않음; 사용 조건이 충족되지 않음
- '6A' '81': 잘못된 P1, P2 매개변수; 지원되지 않는 기능
- '6A' '82': 잘못된 P1, P2 매개변수; 파일을 찾을 수 없음
- '6A' '83': 잘못된 P1, P2 매개변수; 레코드를 찾을 수 없음
- '6A' '88': 참조된 데이터(데이터 객체)를 찾을 수 없음
