GNS3 가상화 환경 구성

메모장·2024년 8월 20일

Cisco 장비

목록 보기

1/3

네트워크와 리눅스 서버를 사용해 다양한 환경을 구성하려고한다

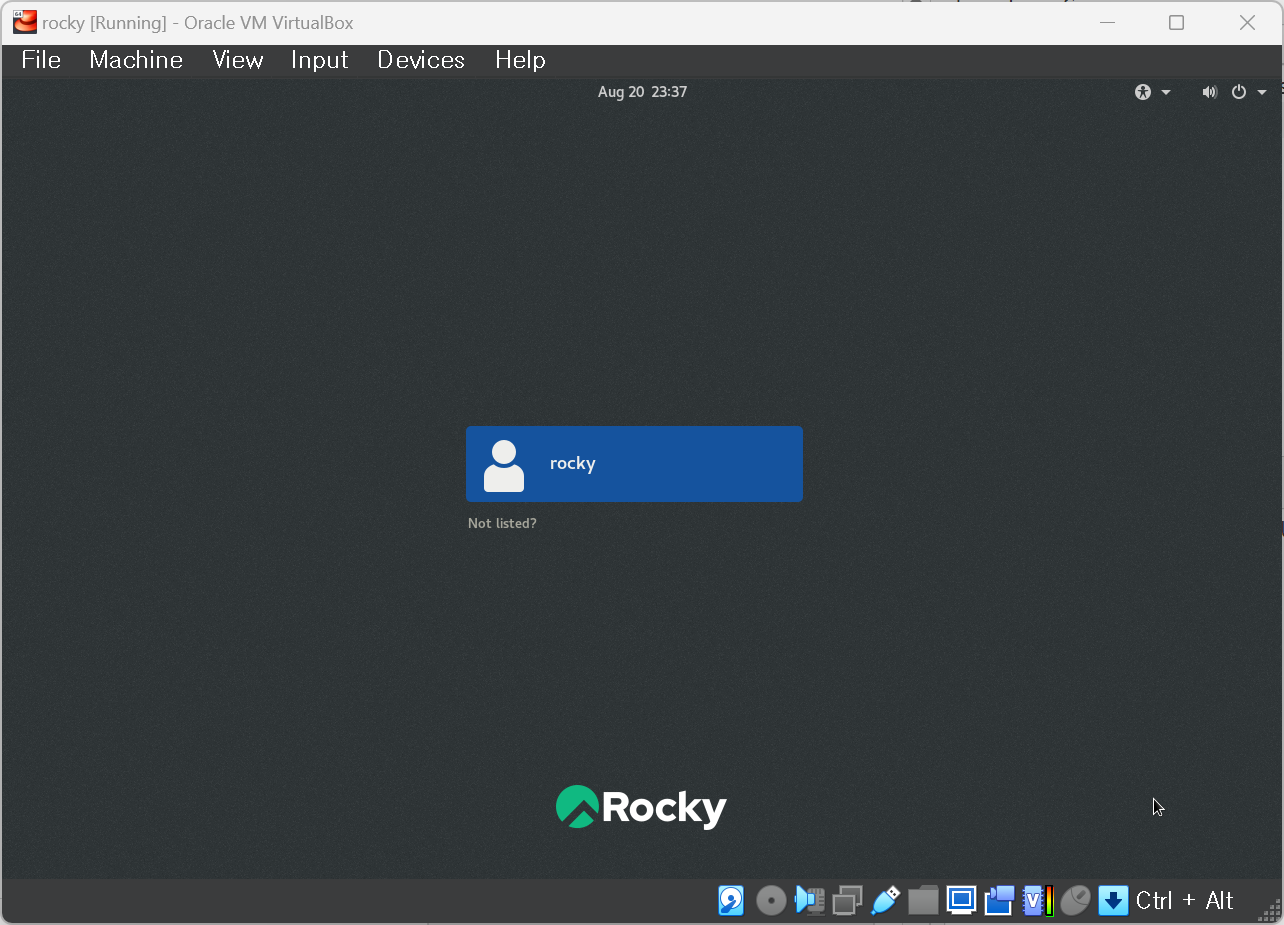

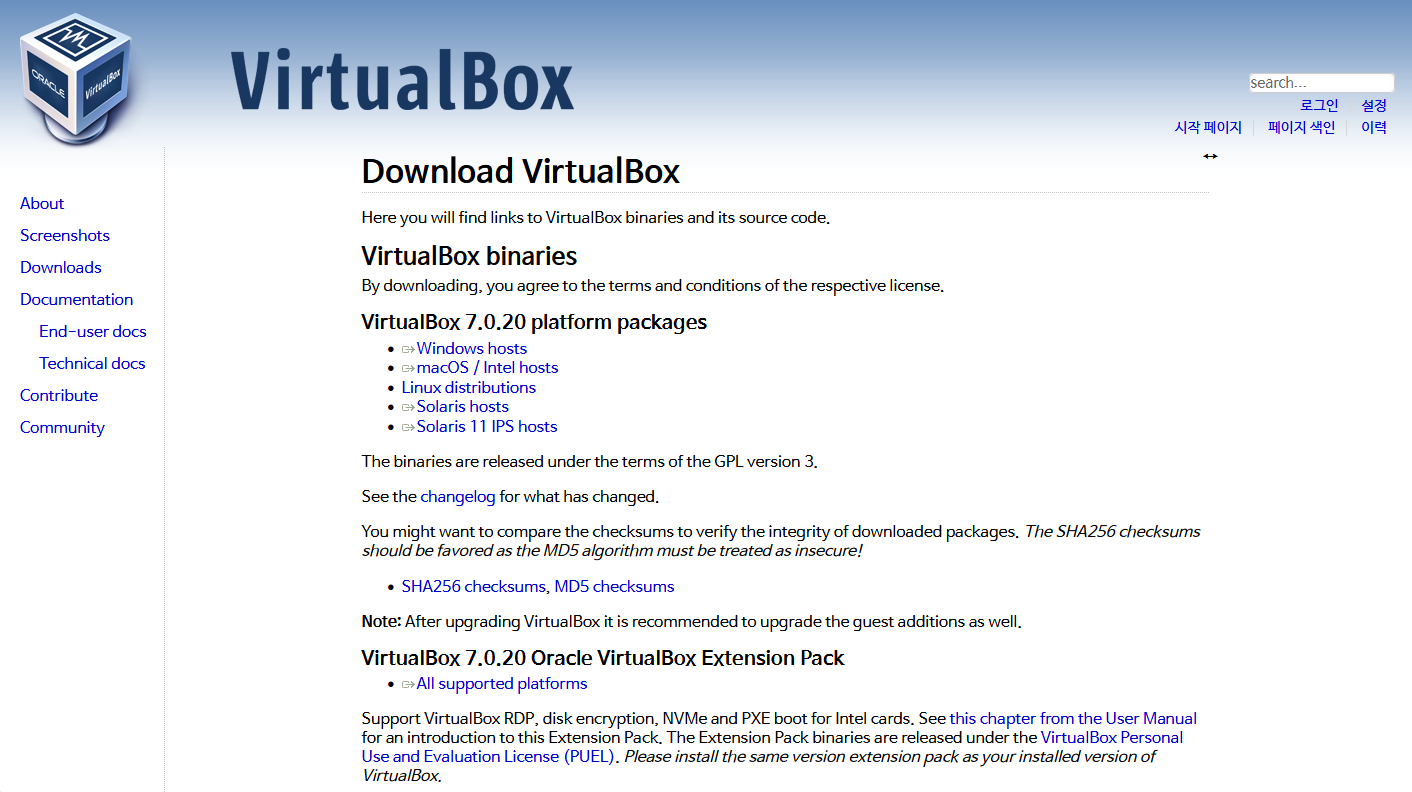

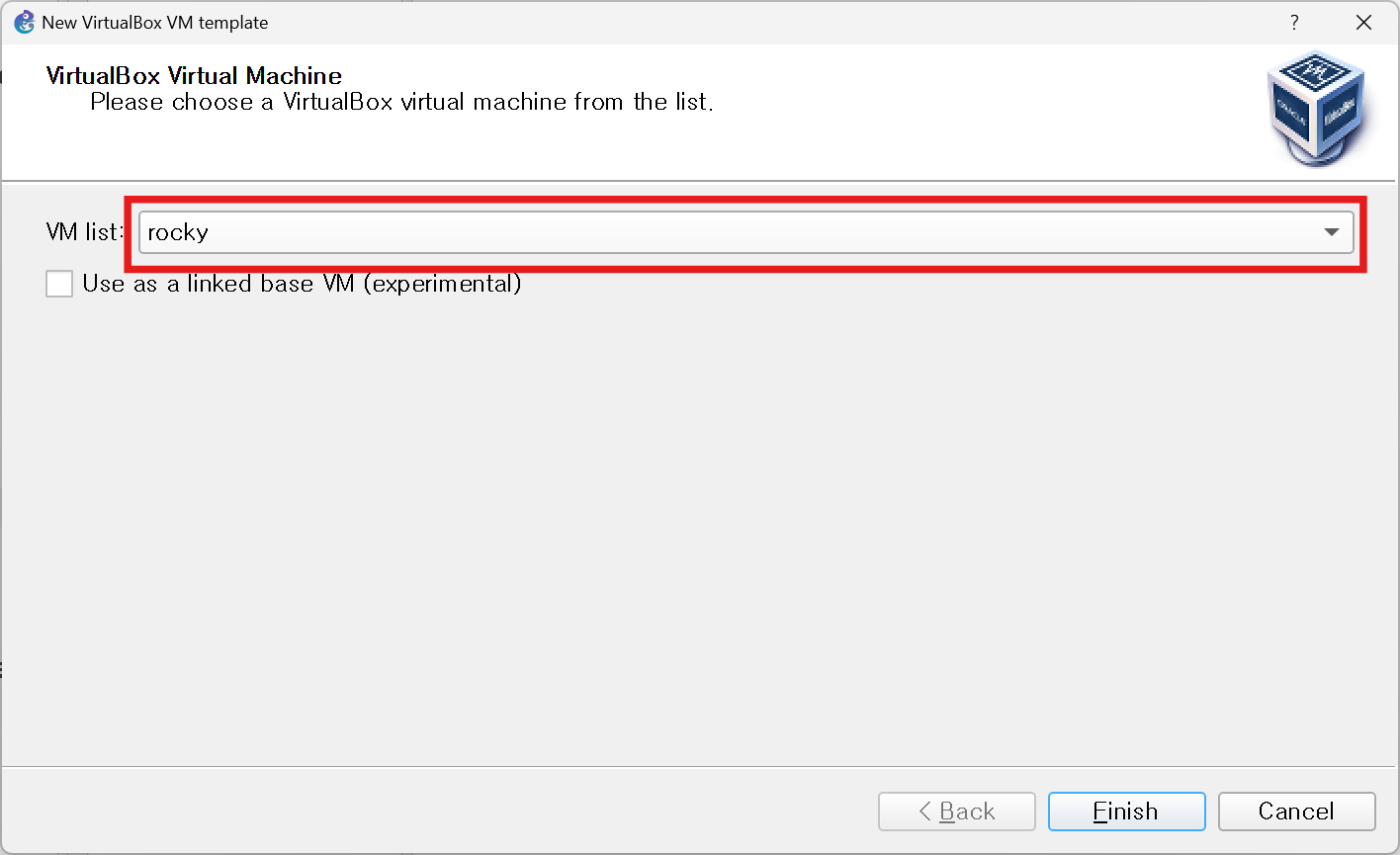

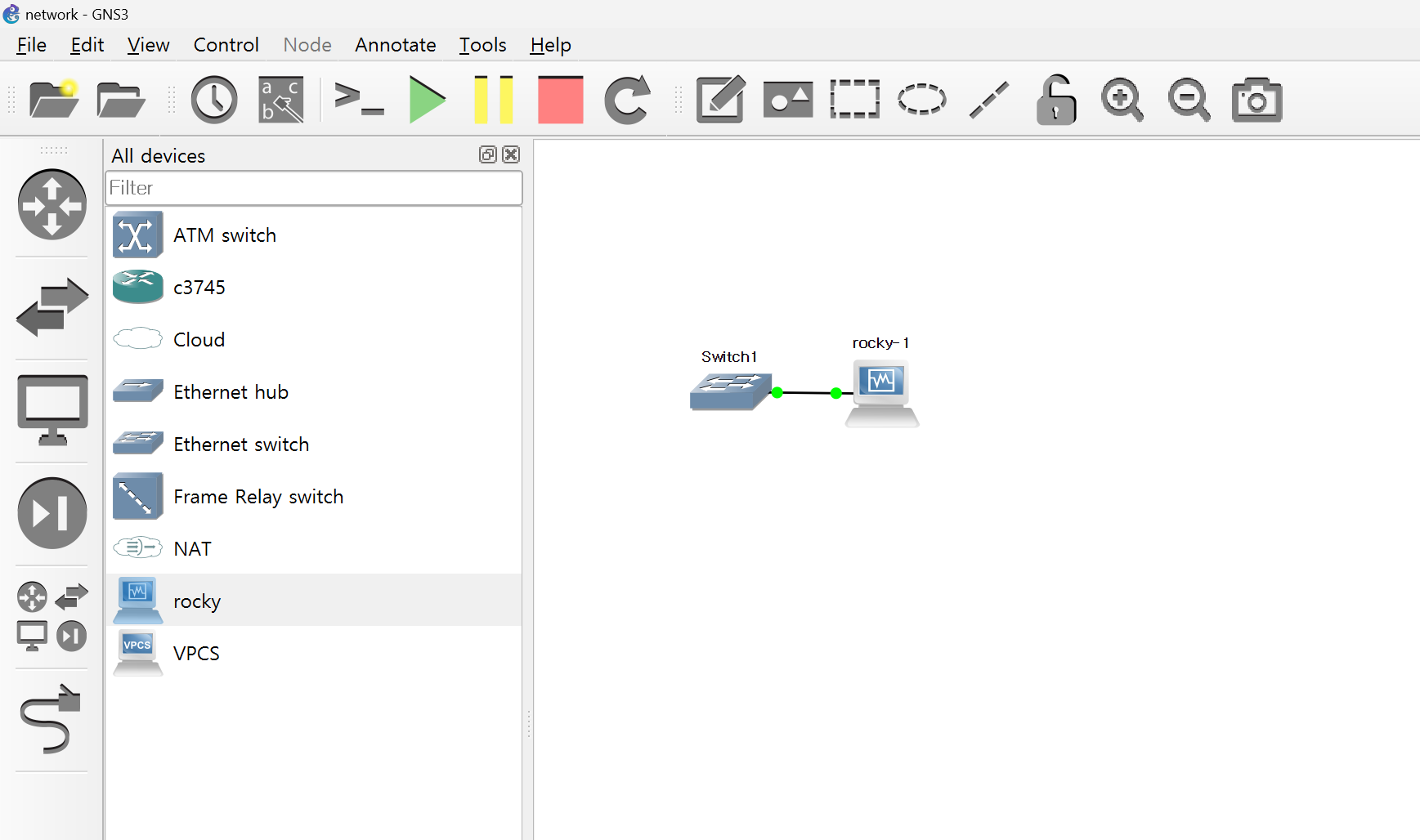

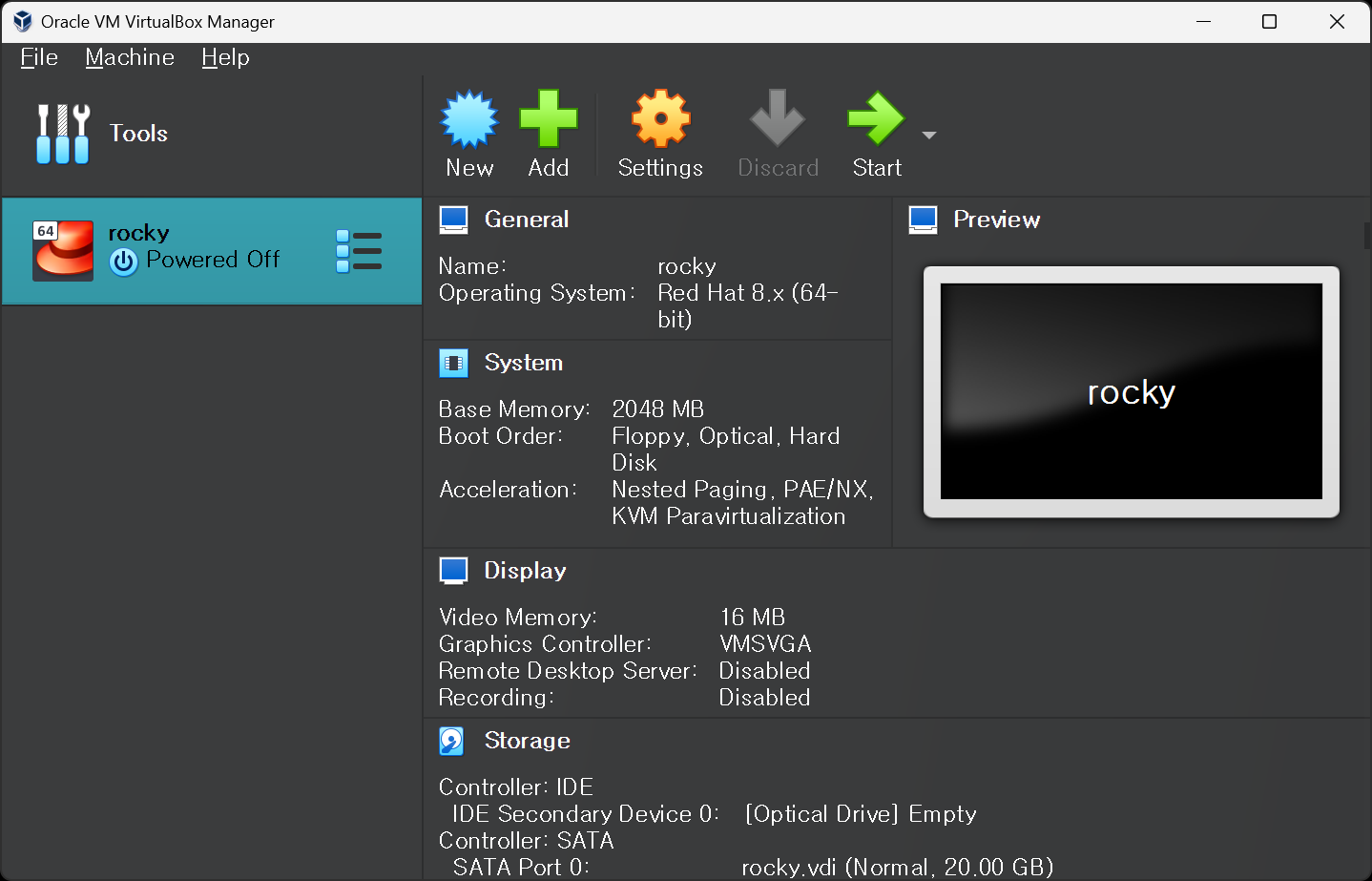

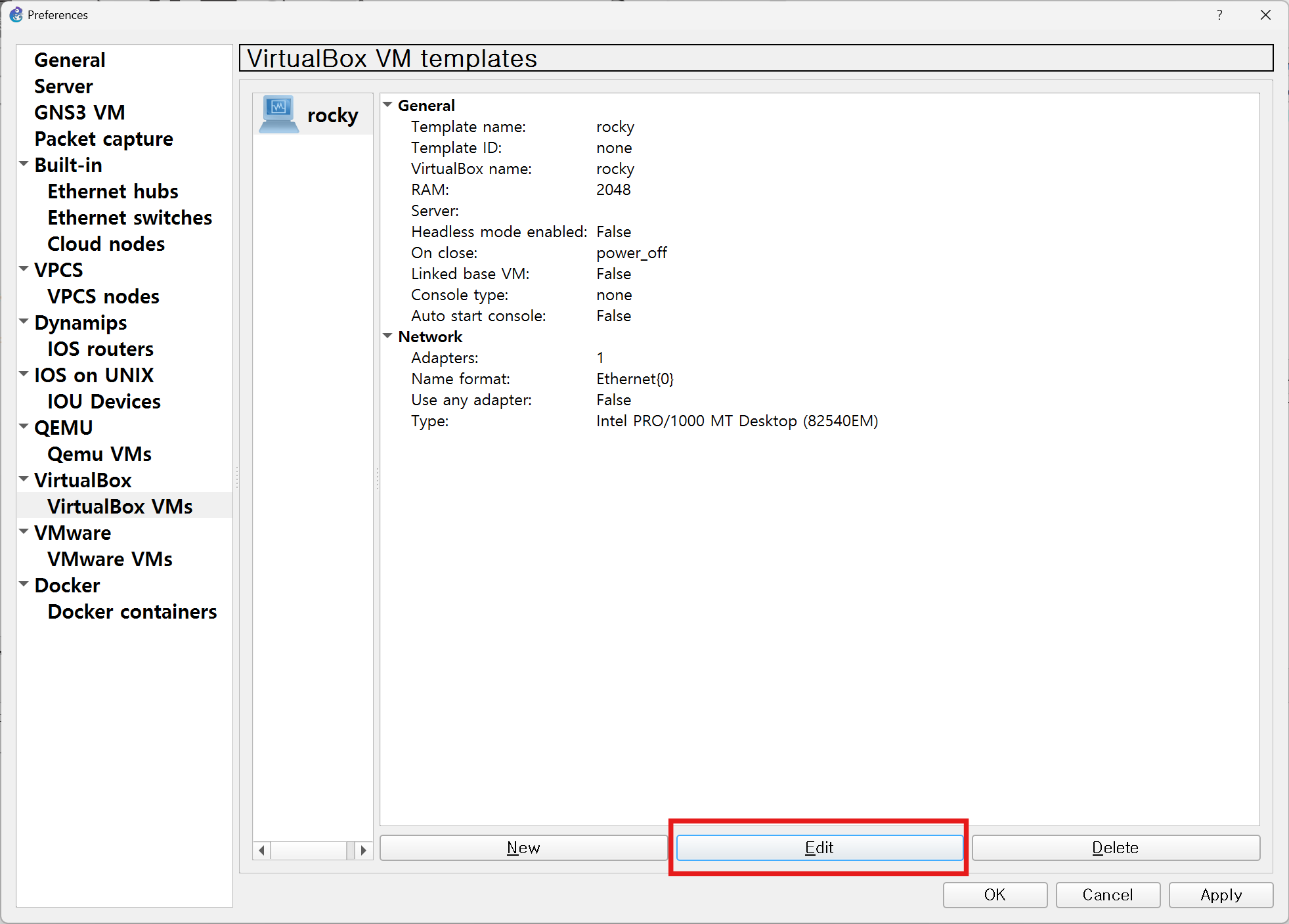

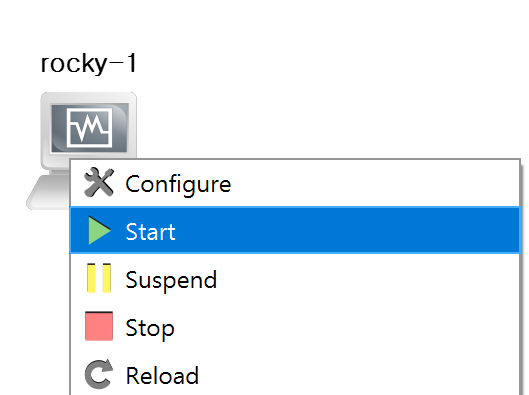

gns3, virtualbox 기본설치 및 설정을 기술한다

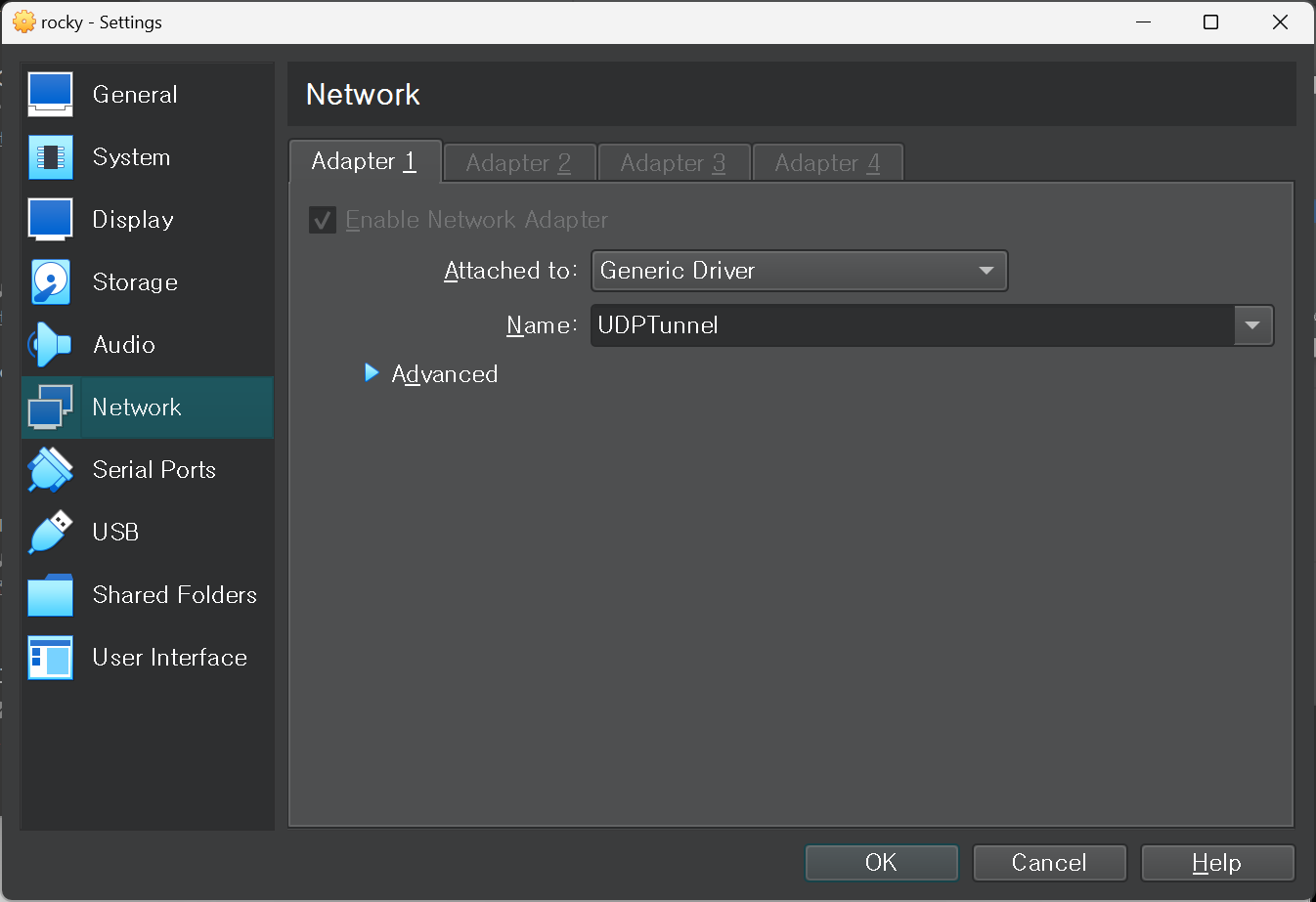

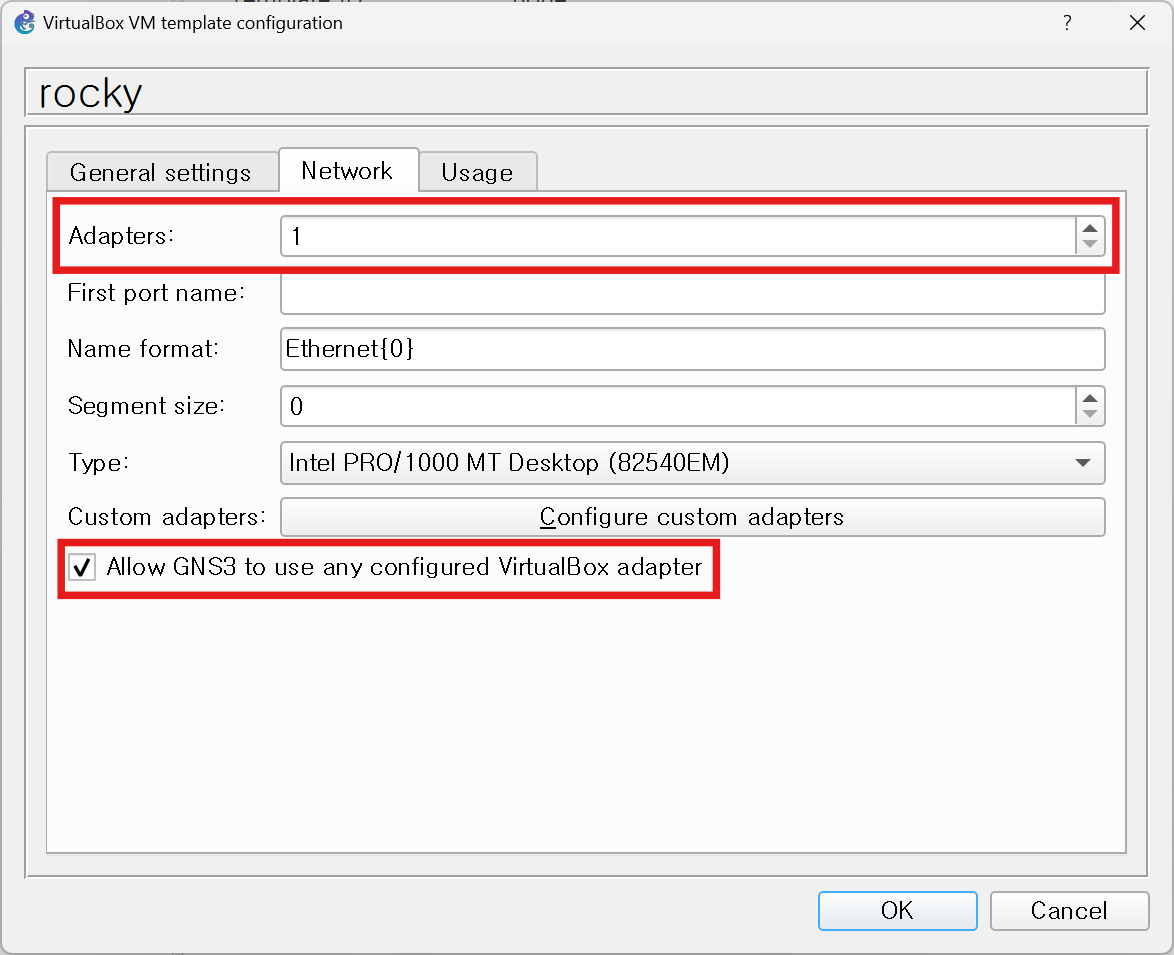

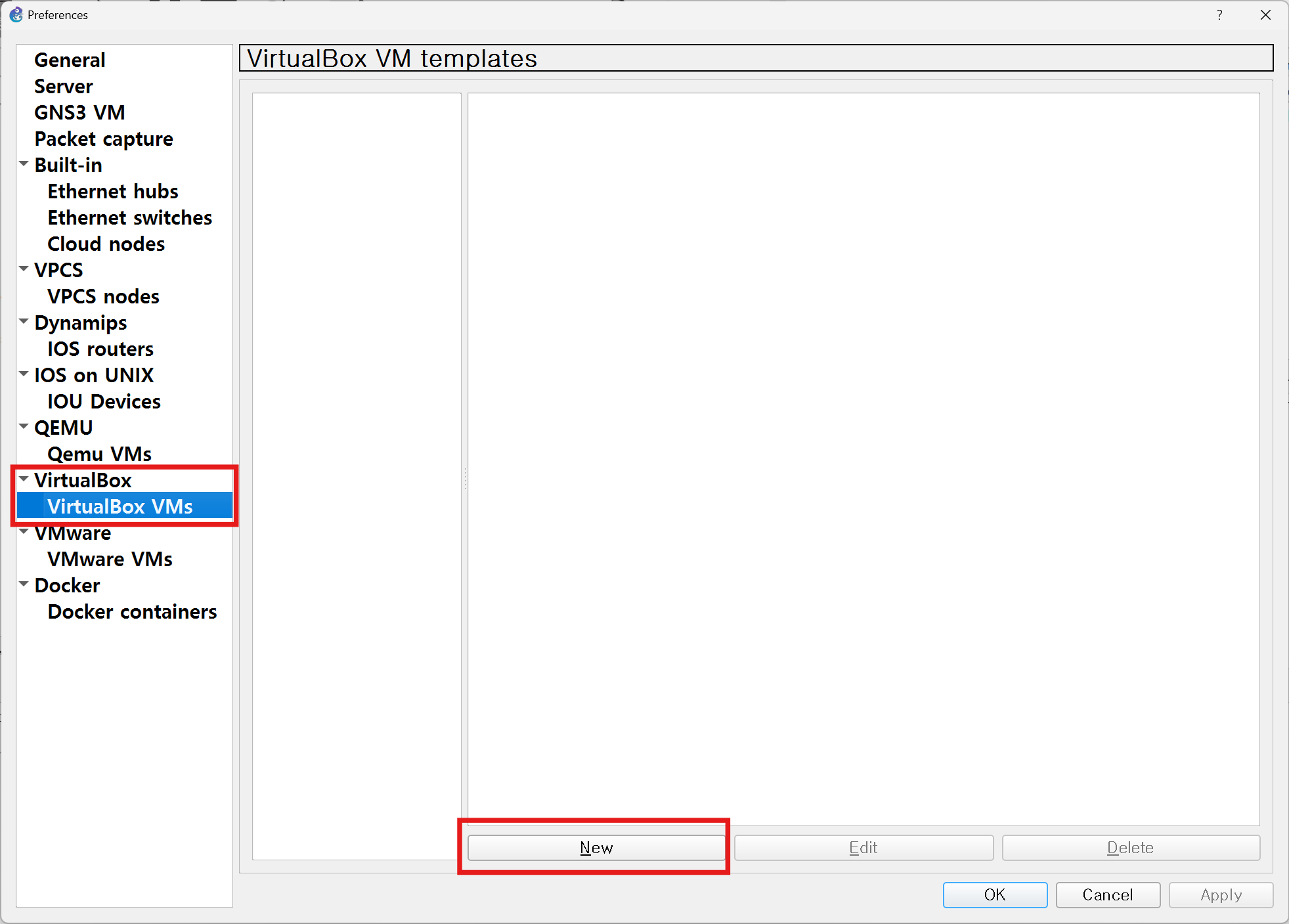

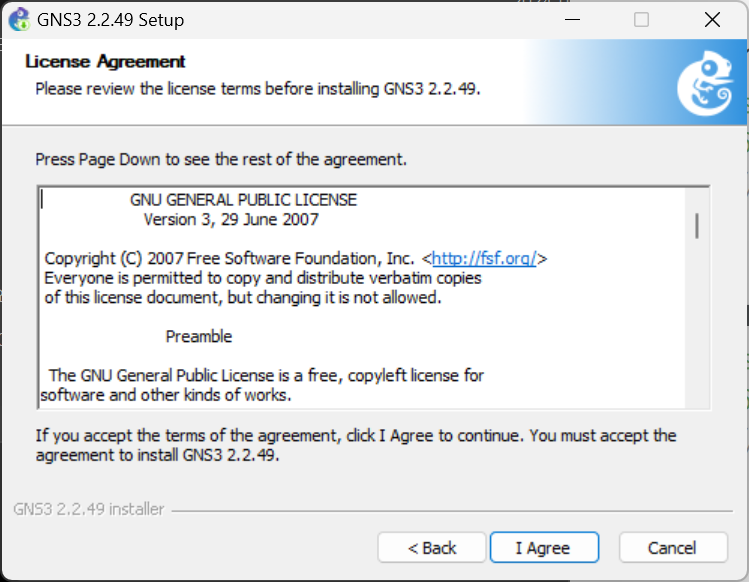

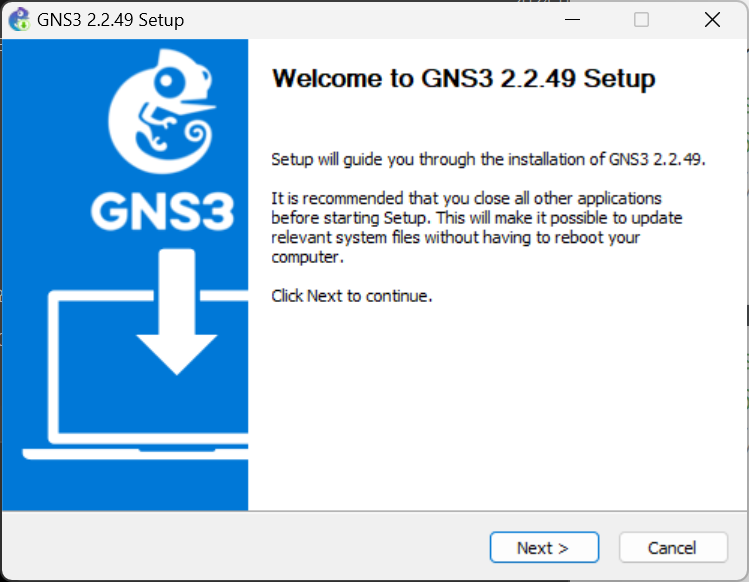

1. Gns3 설치

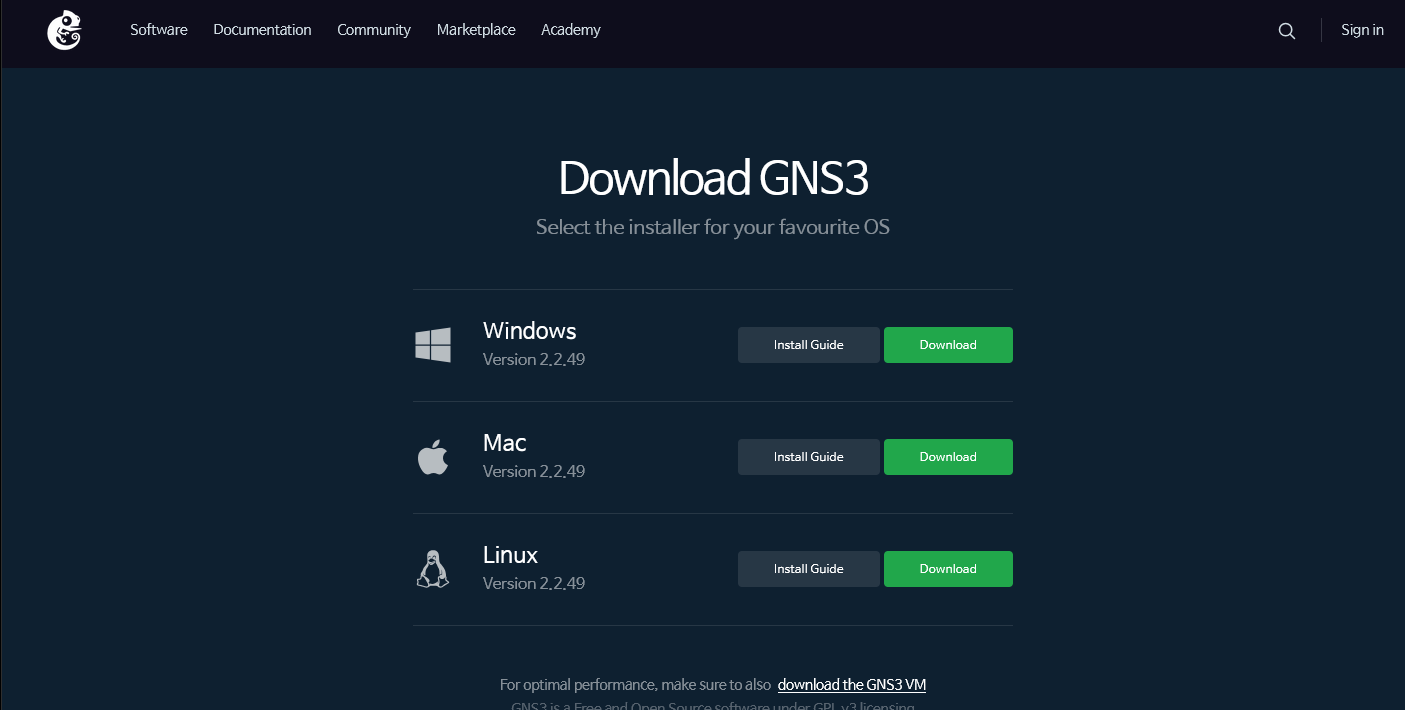

https://www.gns3.com/software/download

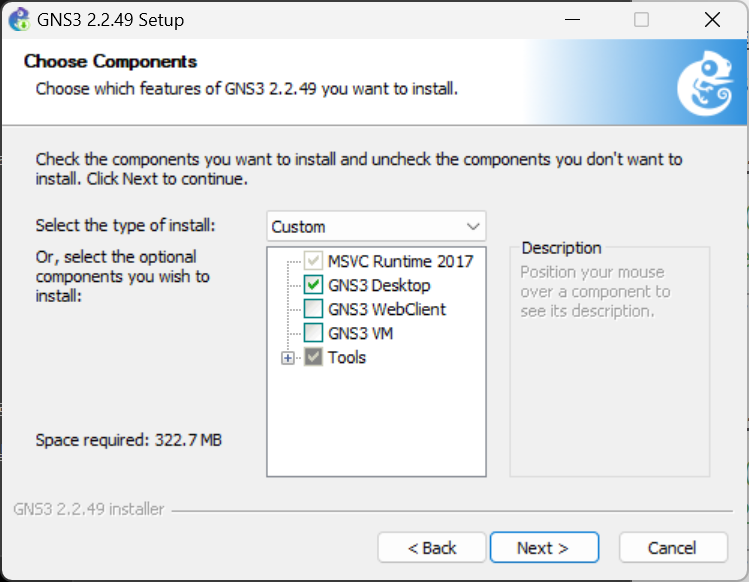

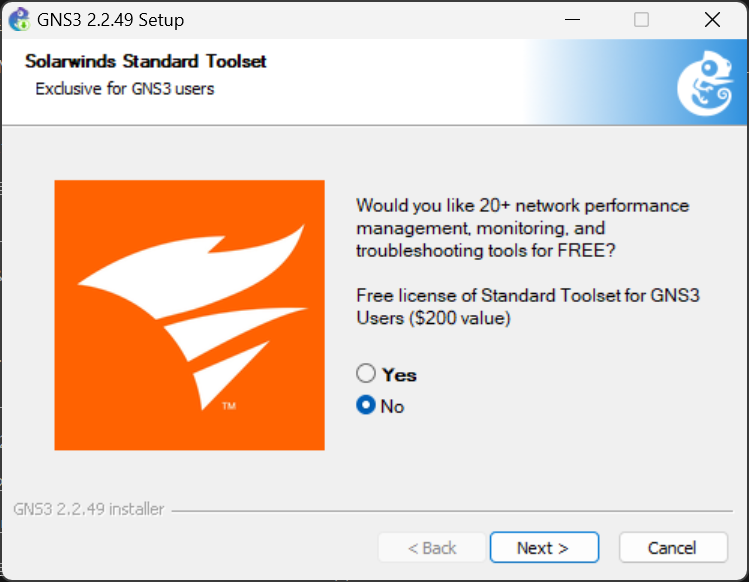

여기서 Tools 항목을 펼쳐주면 Solar-PuTTY가 있는데 개인적으로 불편해서 안쓰기때문에 체크 해제해주면 된다 사용할 사람은 기본설정 그대로 진행해주면 된다

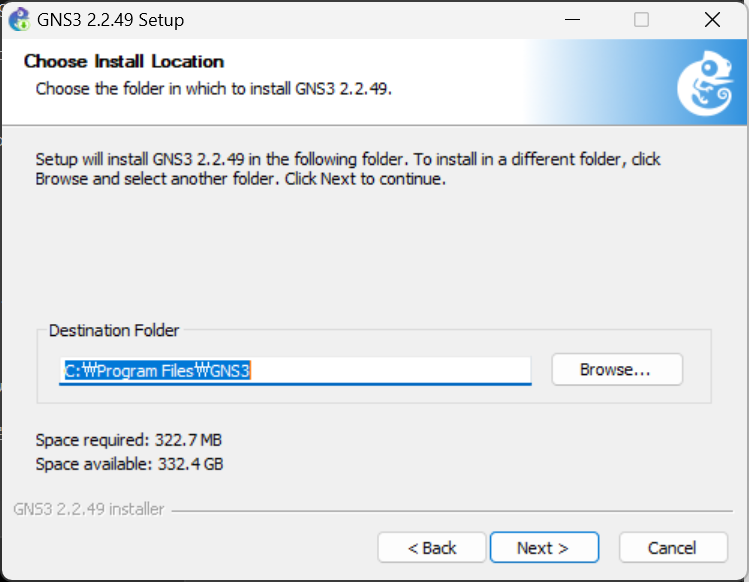

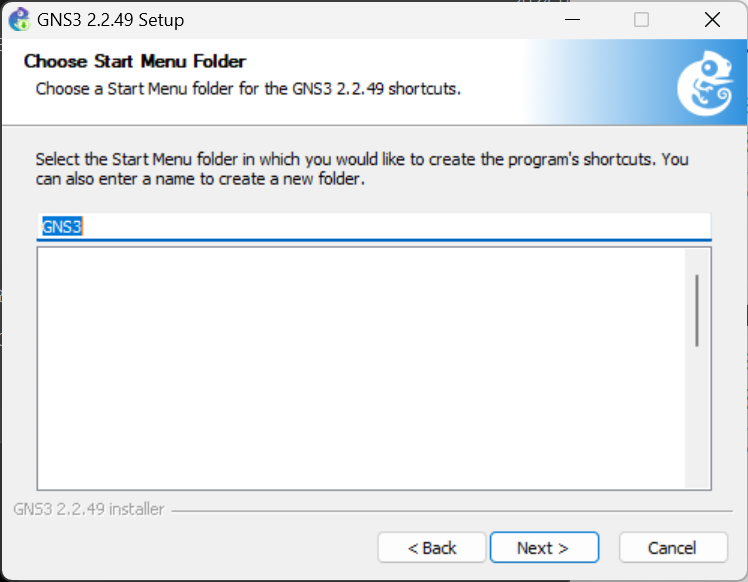

여기는 설치경로를 지정하는 부분인데 나는 D드라이브에 설치하기때문에 따로 바꾸어주었다 마찬가지로 신경쓰지않는다면 기본설정 그대로 진행해주면 된다

No 체크후 진행

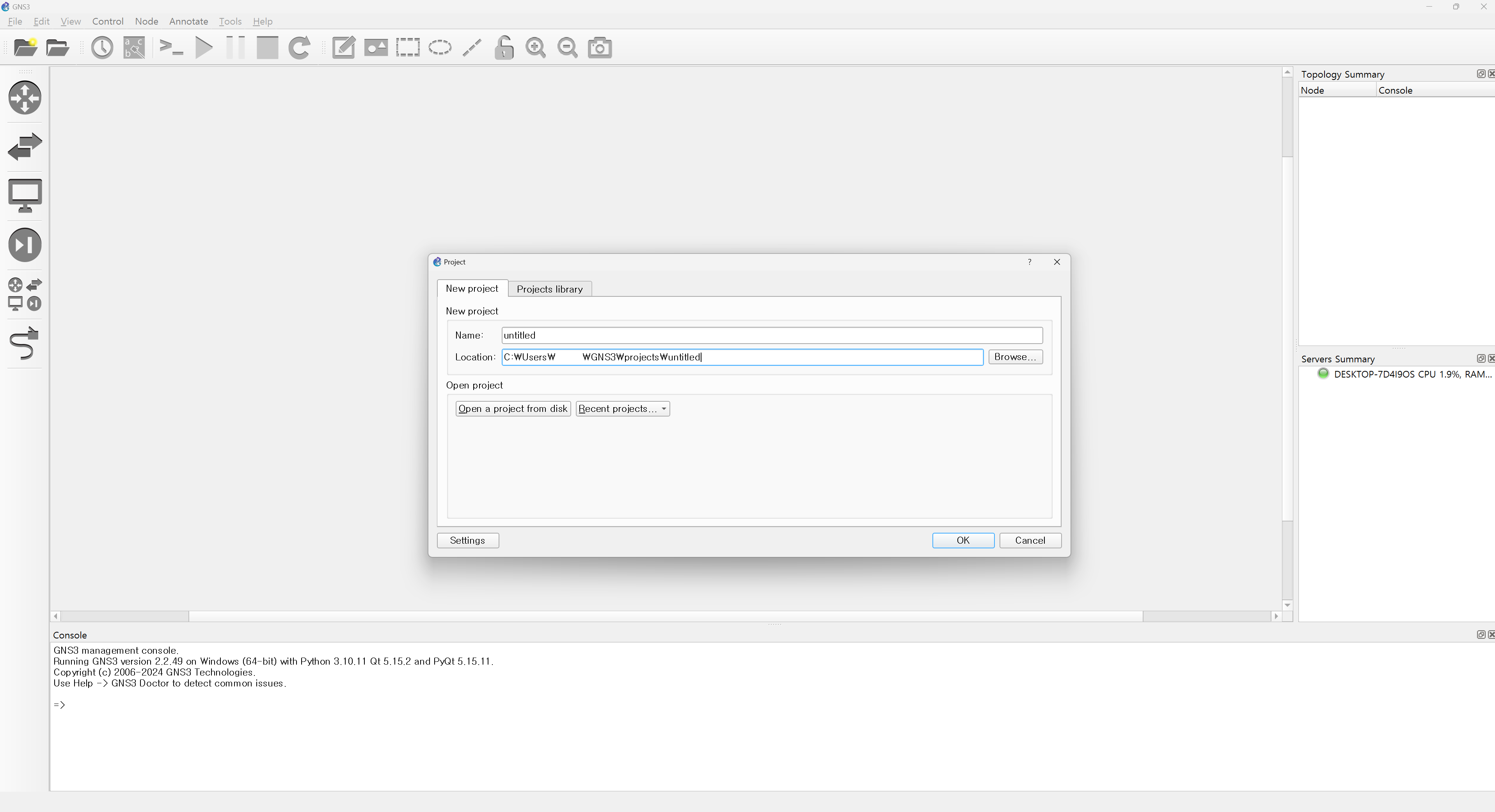

실행후 잠시 기다리게되면 이런 화면이 뜰텐데 토폴로지 저장위치를 마음에드는곳에 지정해주면 된다

1.1. 사용할 콘솔 프로그램 지정 (기본설정 그대로 했으면 스킵)

아까 설치과정중
Solar-PuTTY를 설치하지않았는데 이렇게 되면 라우터와 스위치의 콘솔 엑세스가 불가능해지기때문에 그냥 PuTTY를 사용해주도록 설정해준다

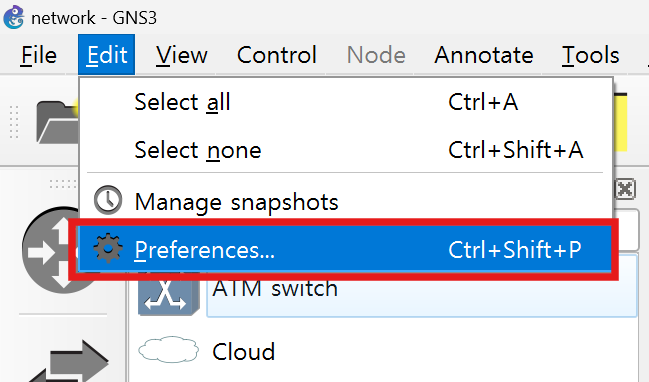

Edit > Preferences...

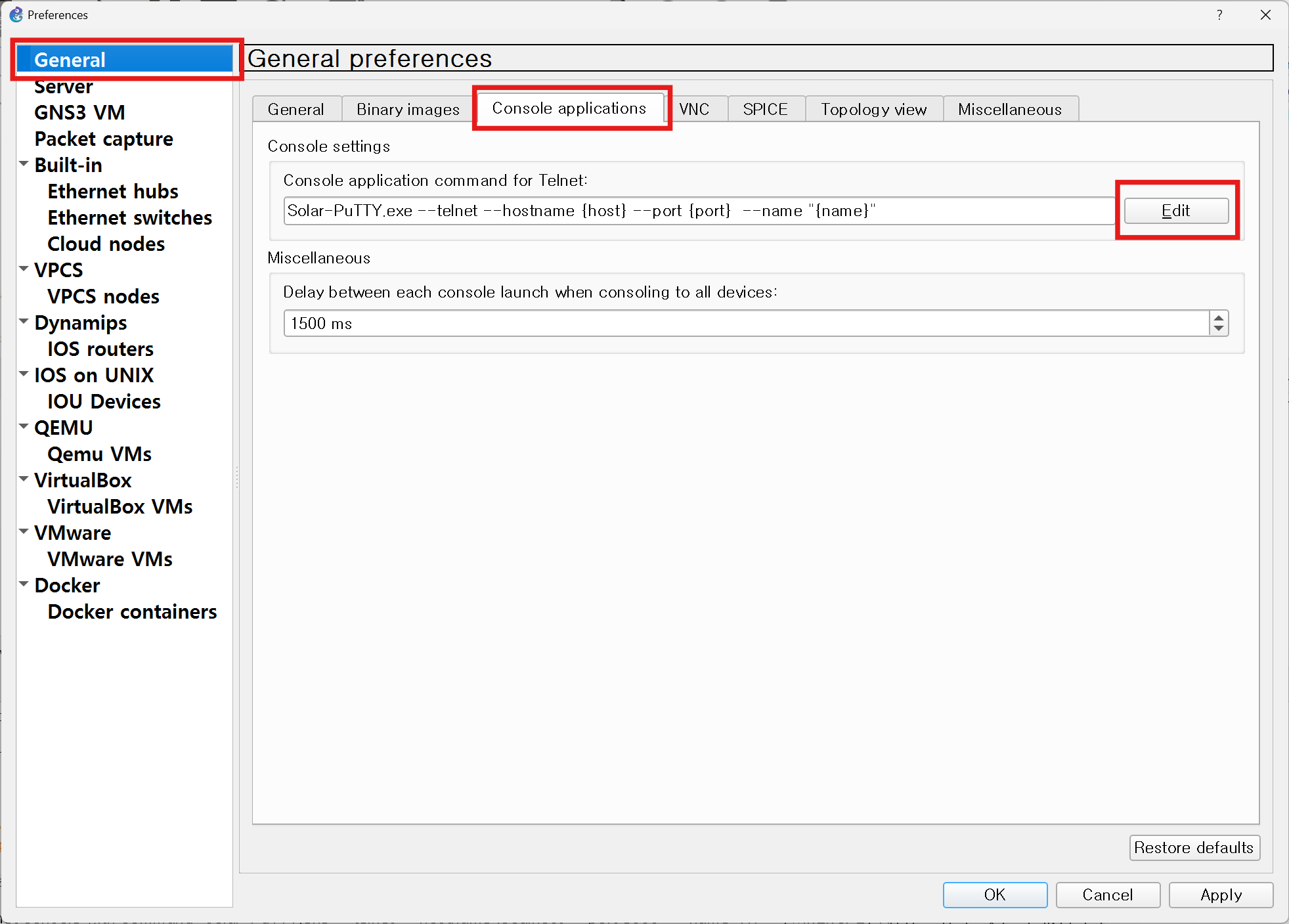

General > Console applications > Edit

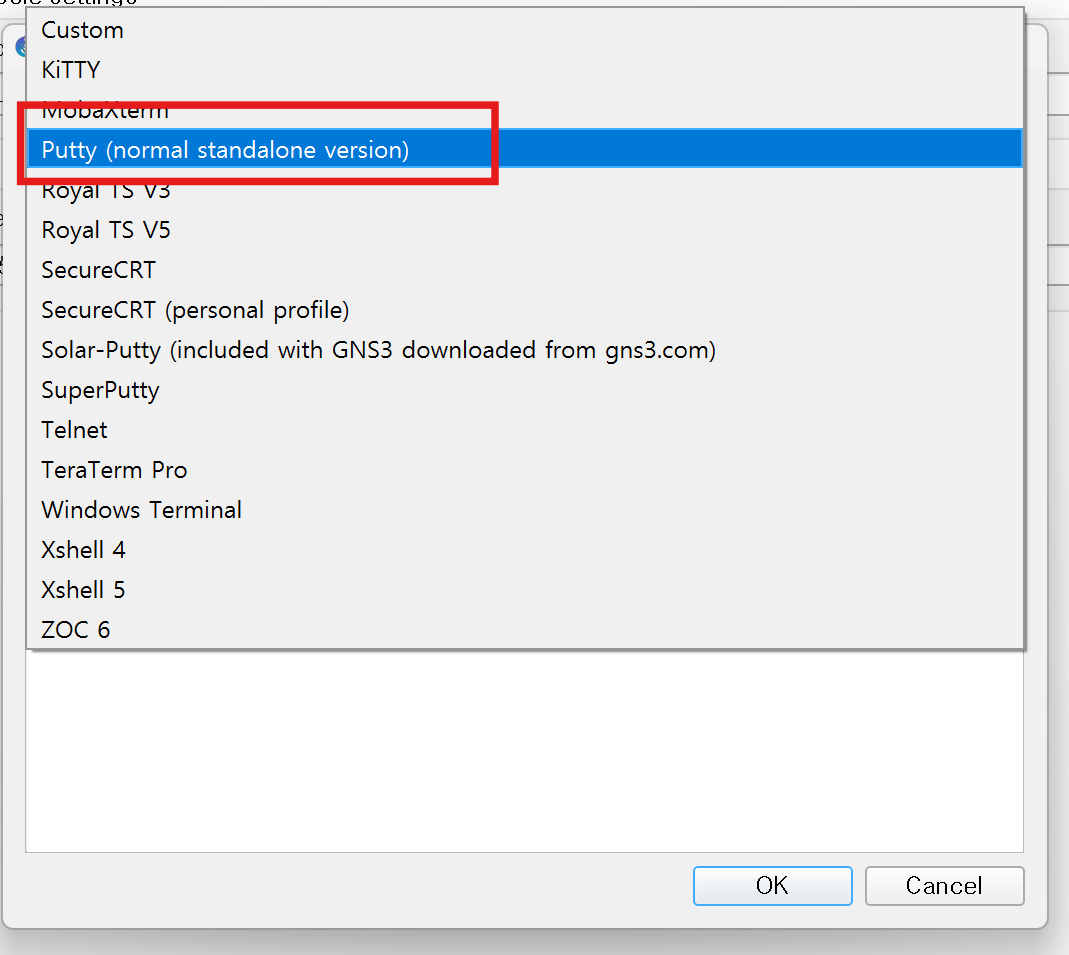

Putty (normal standalone version) 선택후 적용시켜주면 된다

1.2. 라우터 추가

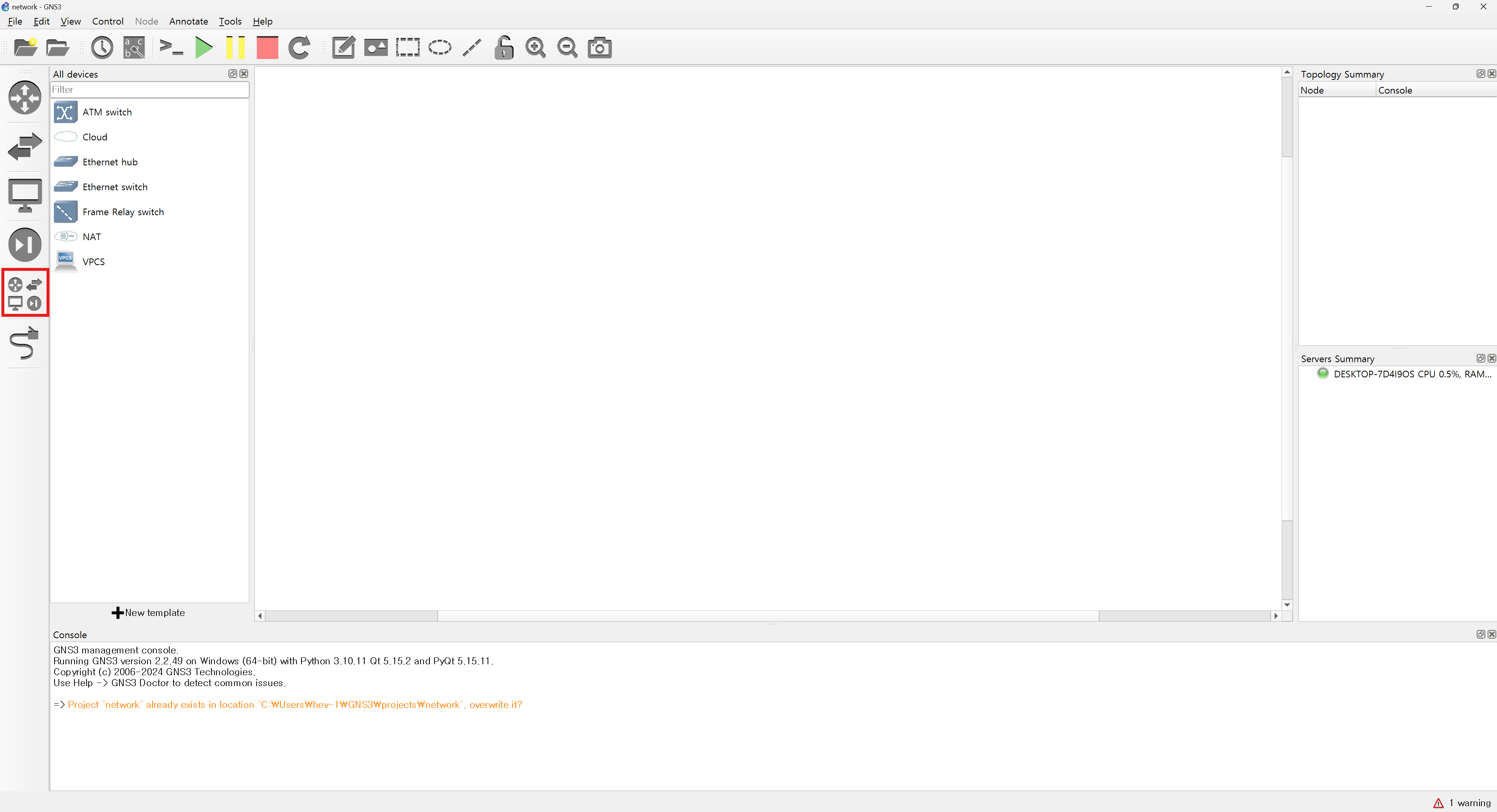

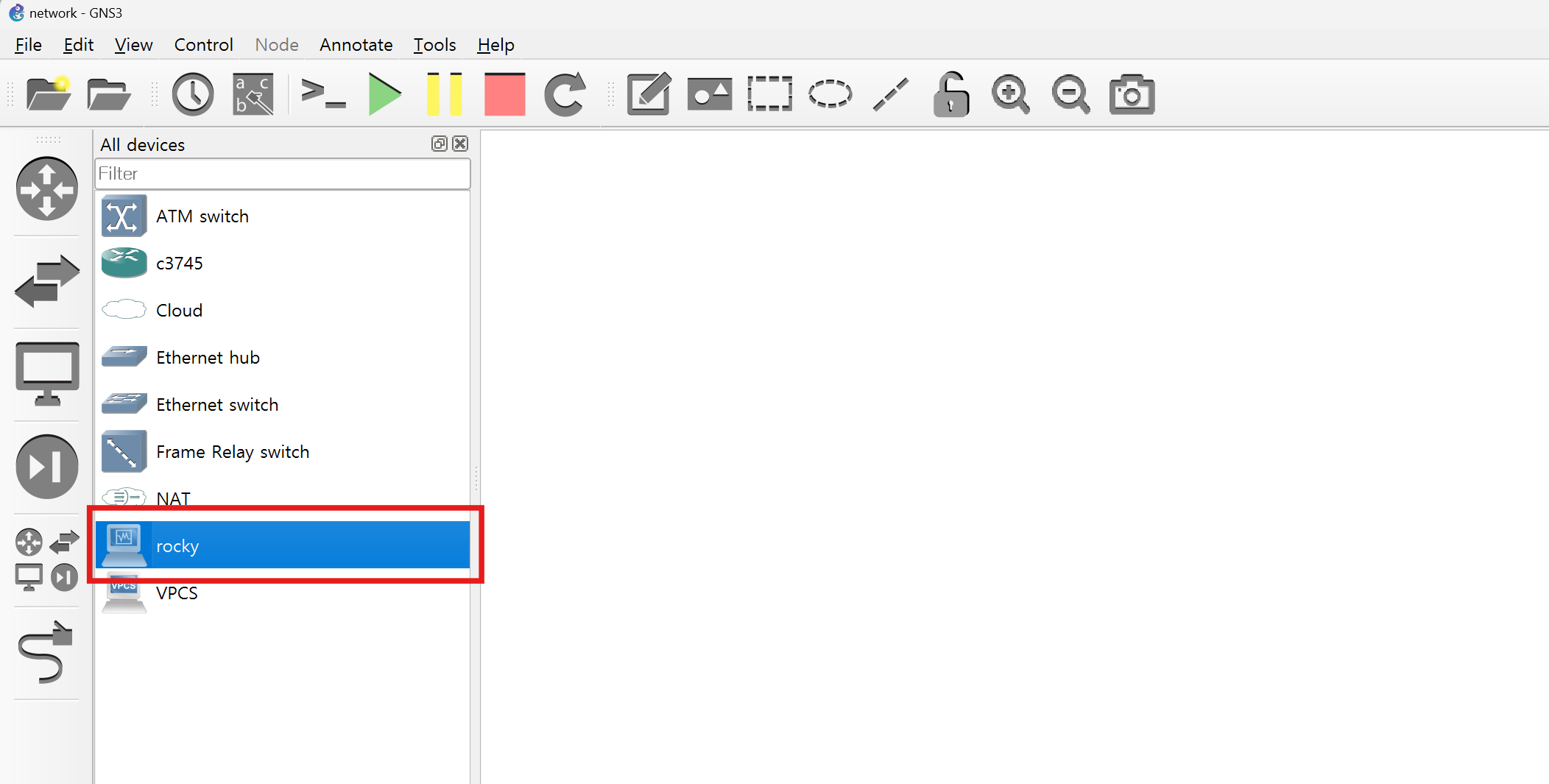

네모박스로 표기한부분을 누르게되면 사용가능한 스위치, 라우터, 가상머신들이 표시된다

지금은 라우터가 없는 상태다 아래 링크로 들어가서 라우터의 iso파일을 받도록 하자

https://www.sysnettechsolutions.com/en/cisco-ios-download-for-gns3/

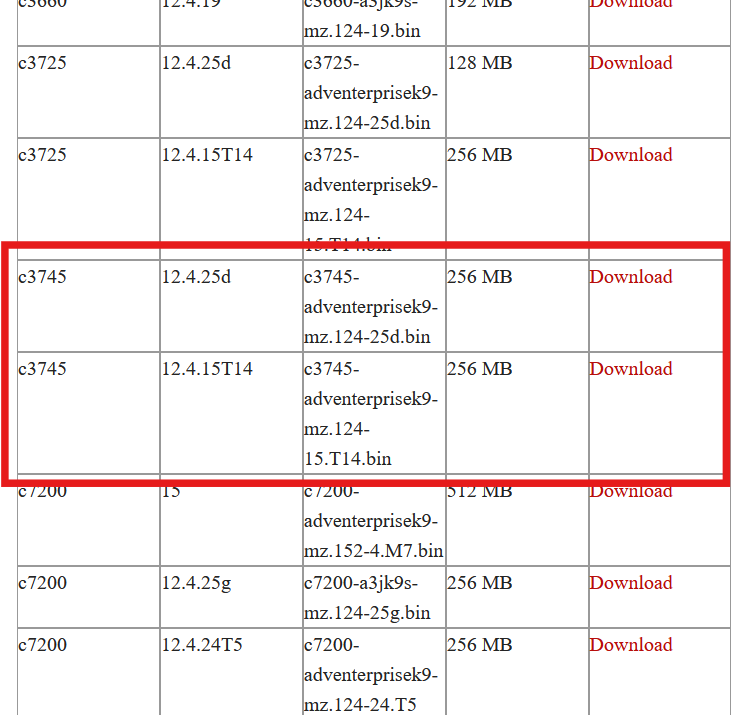

이거 두개중에 마음에 드는거 하나 설치

압축 풀어서 .bin파일을 가져오자

Edit > Preferences...

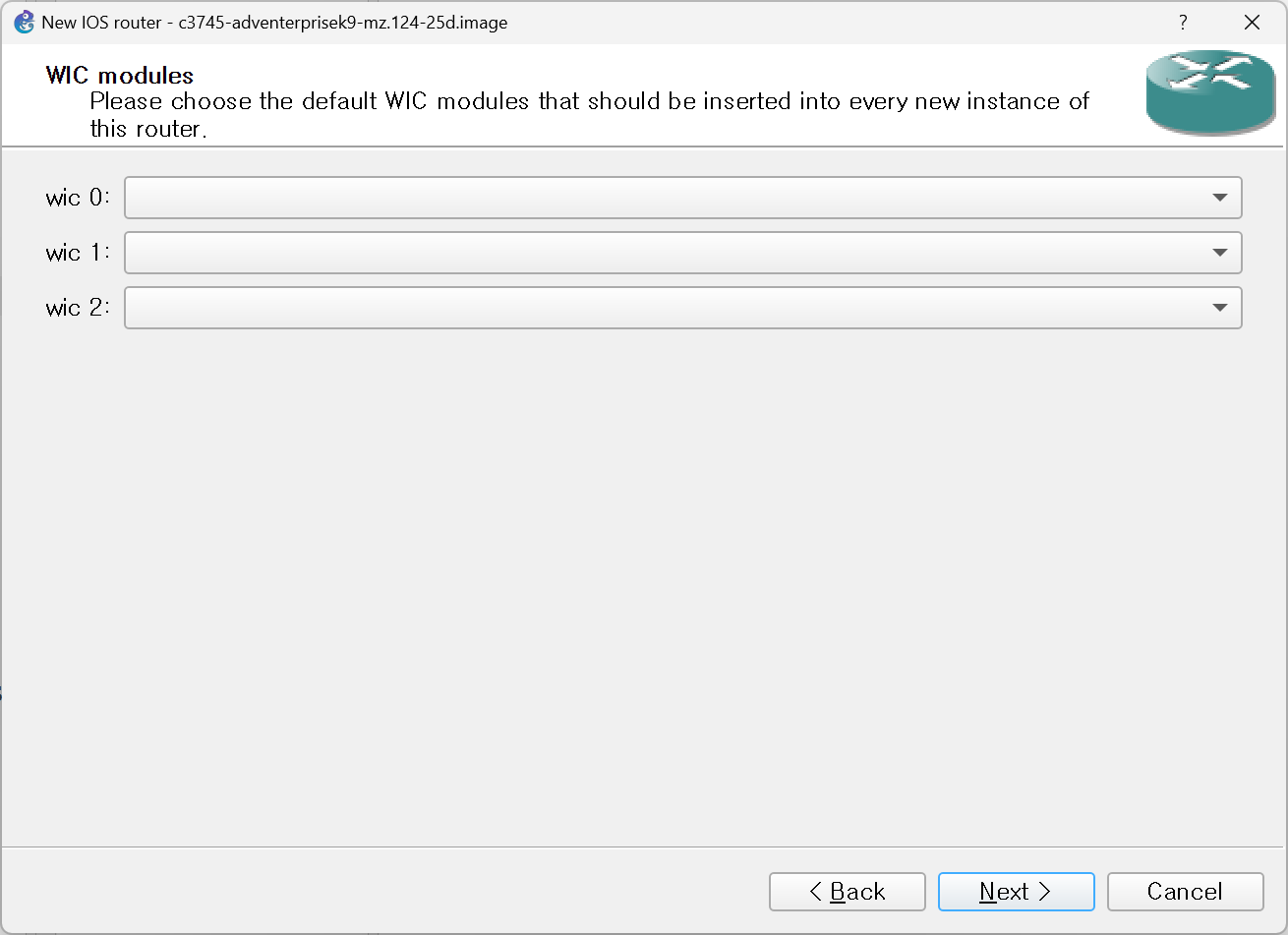

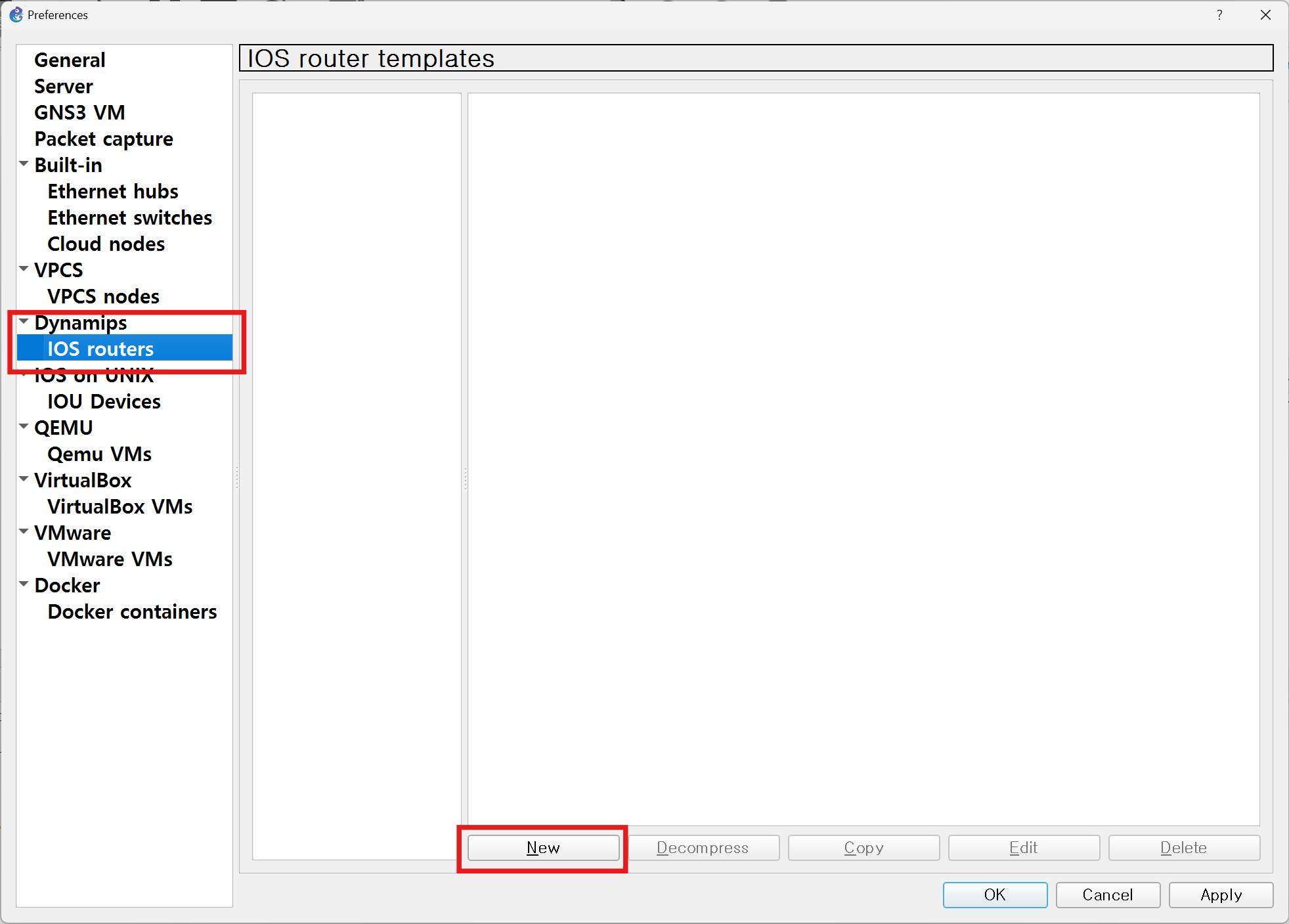

IOS routers > New

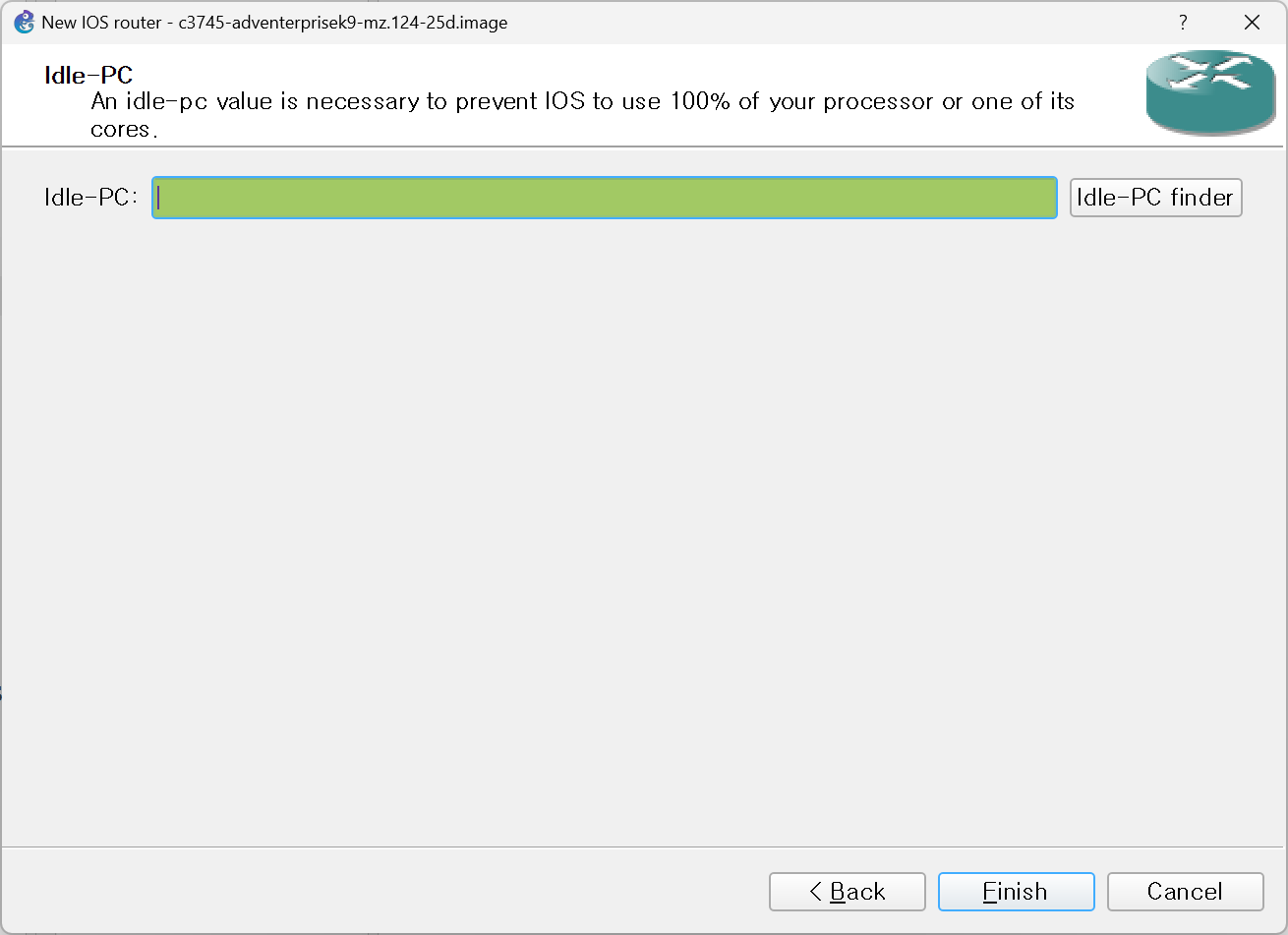

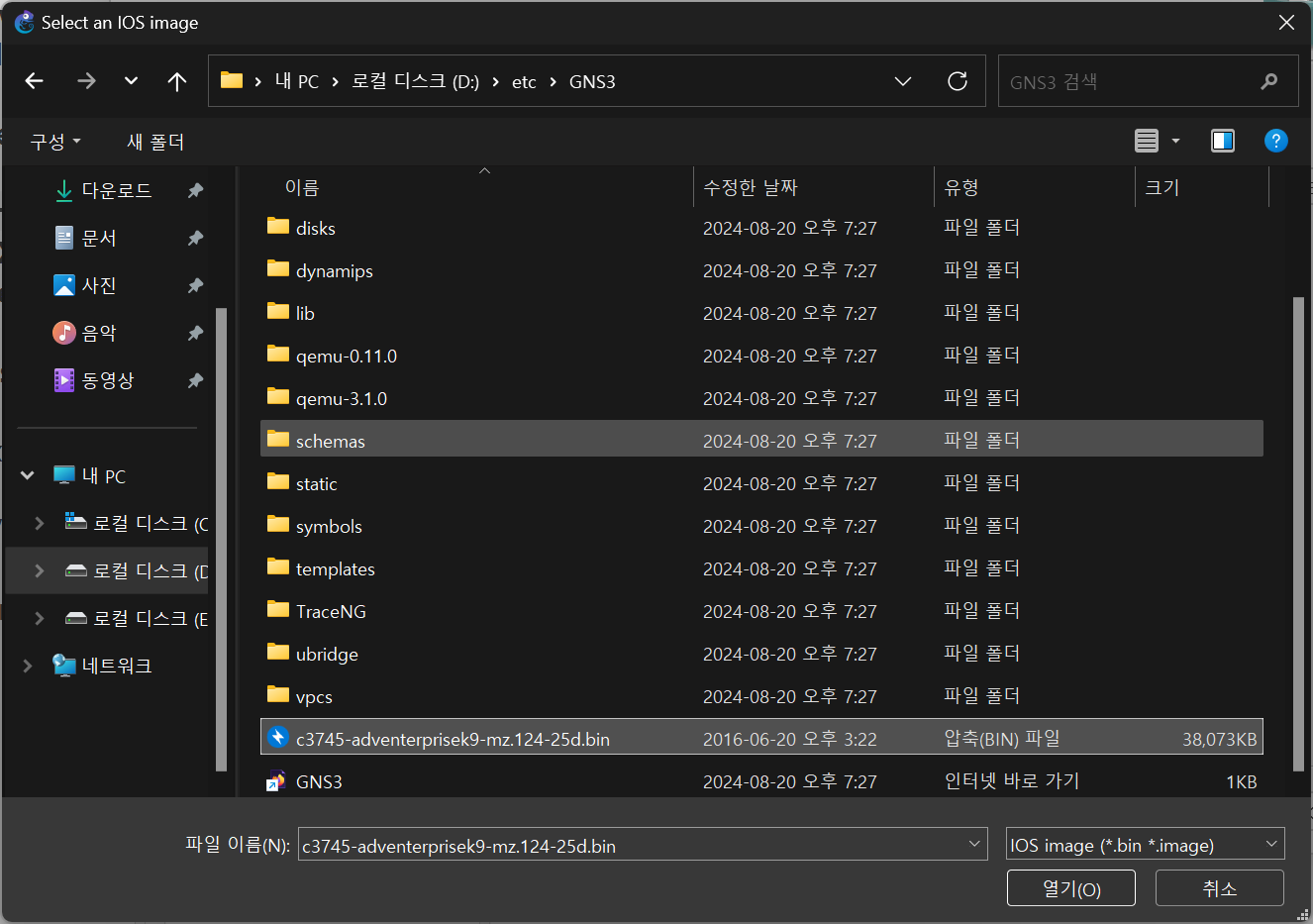

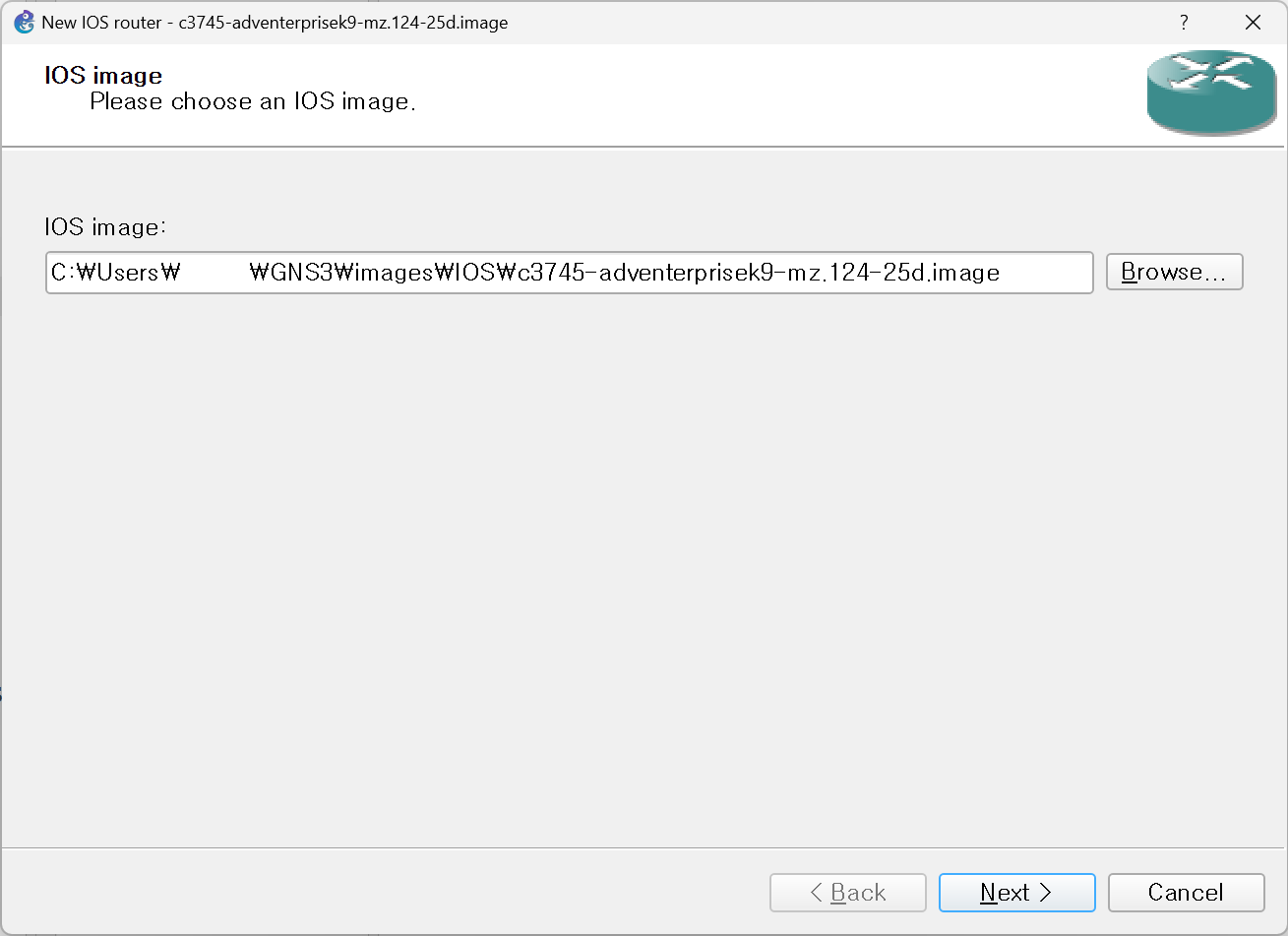

아까 압축해제해서 얻은 .bin파일 위치로가서 해당 파일 선택

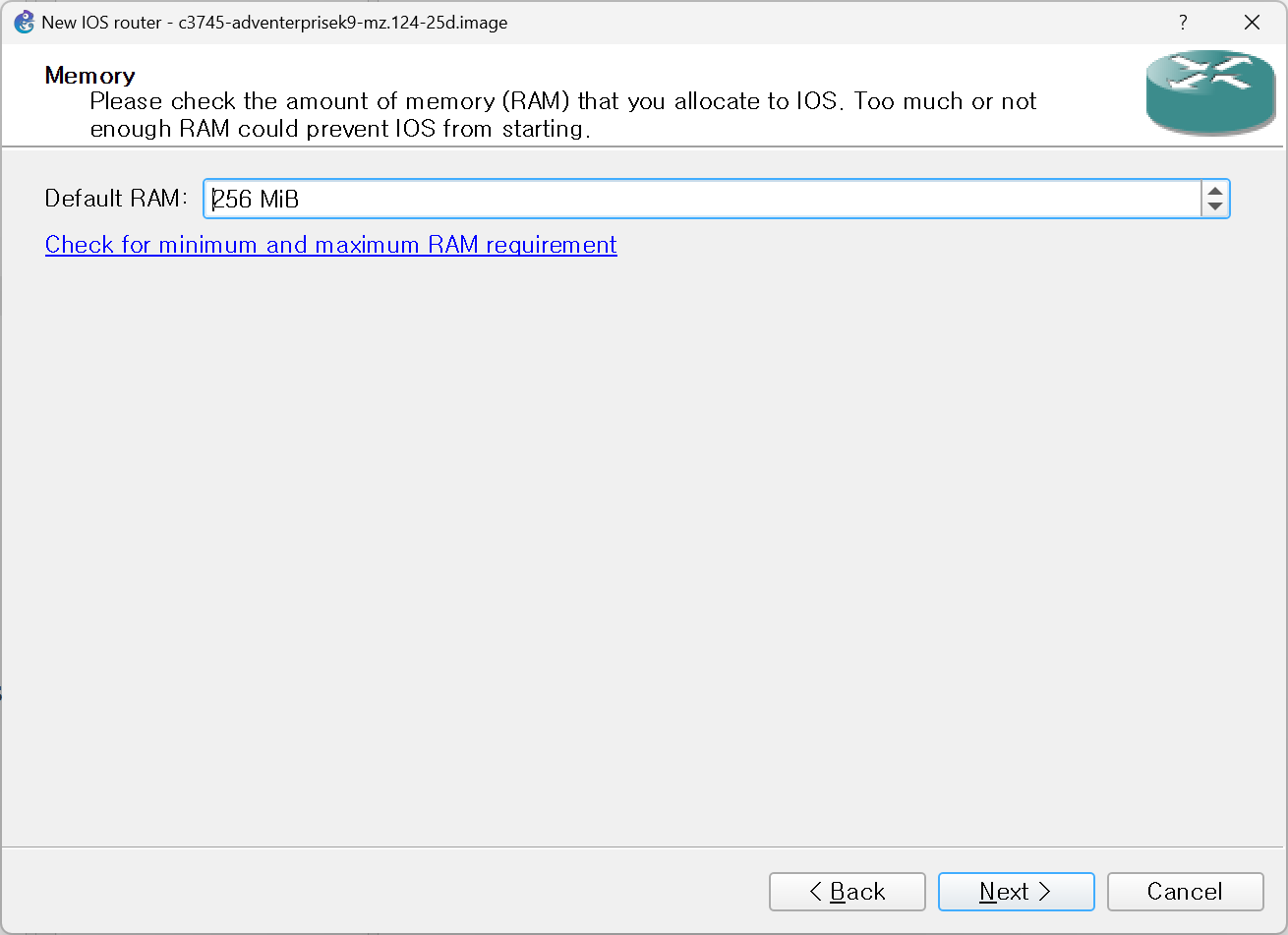

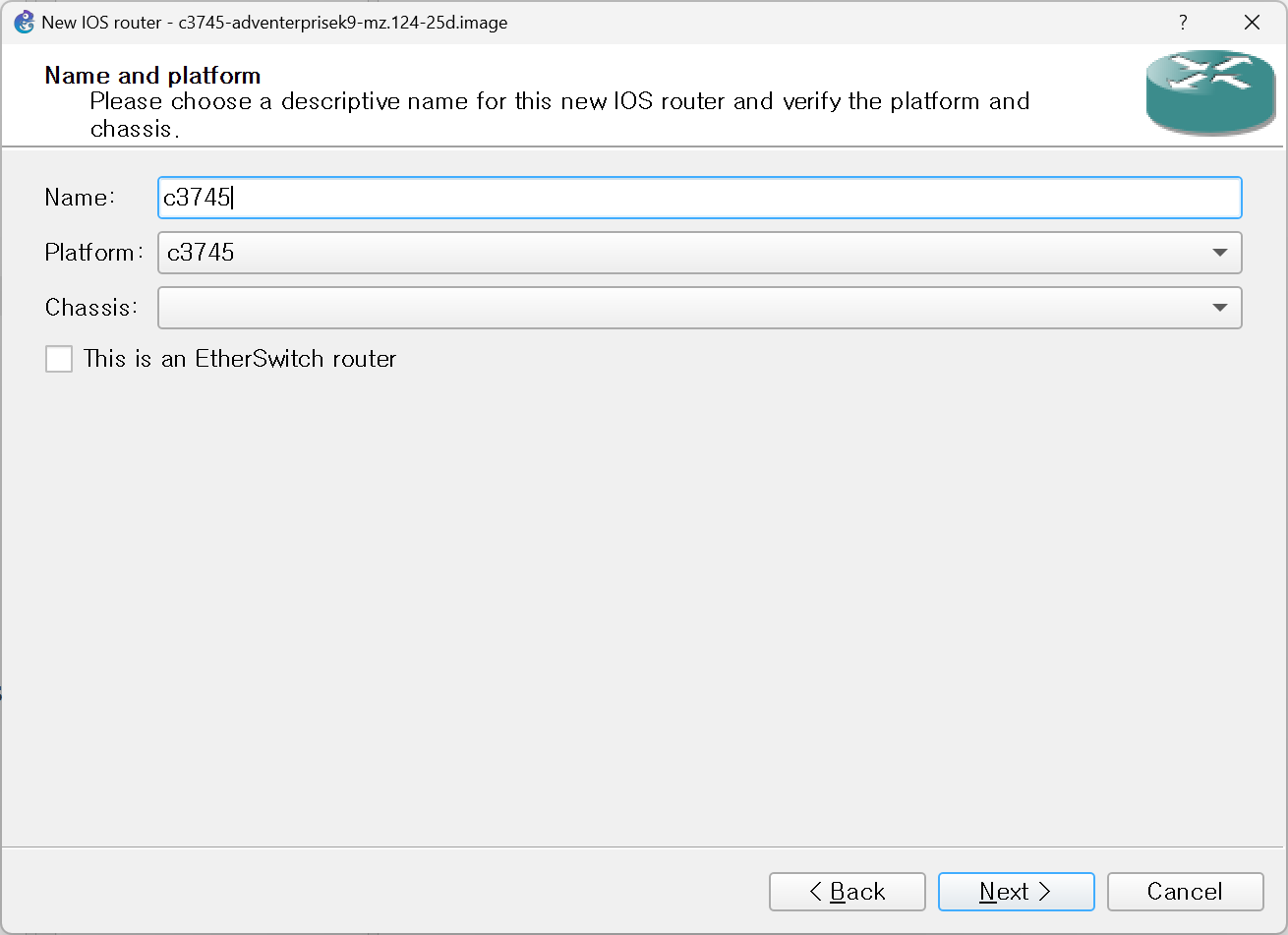

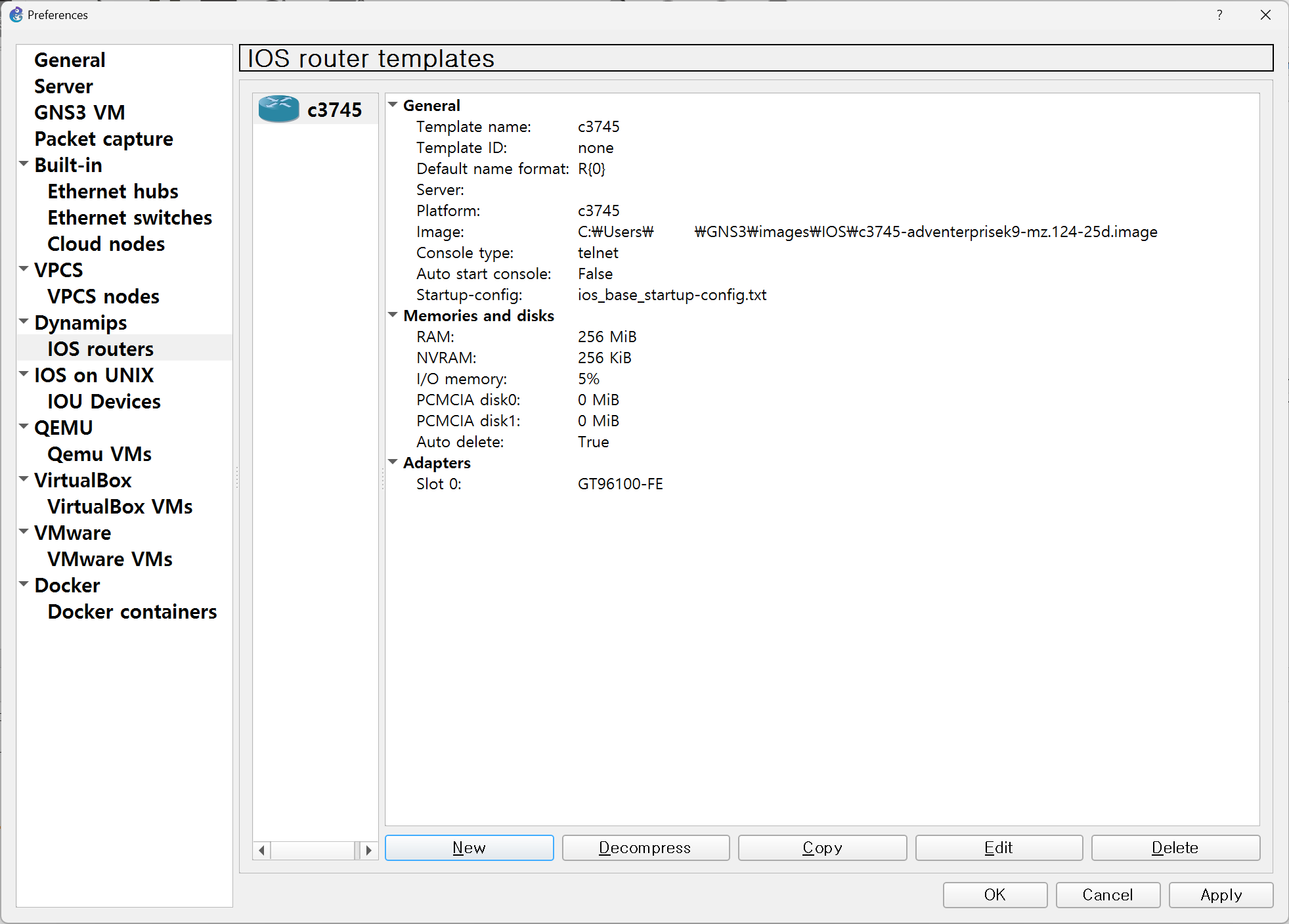

이렇게 추가가 된다

1.3. Vlan 사용을 위한 라우터 설정

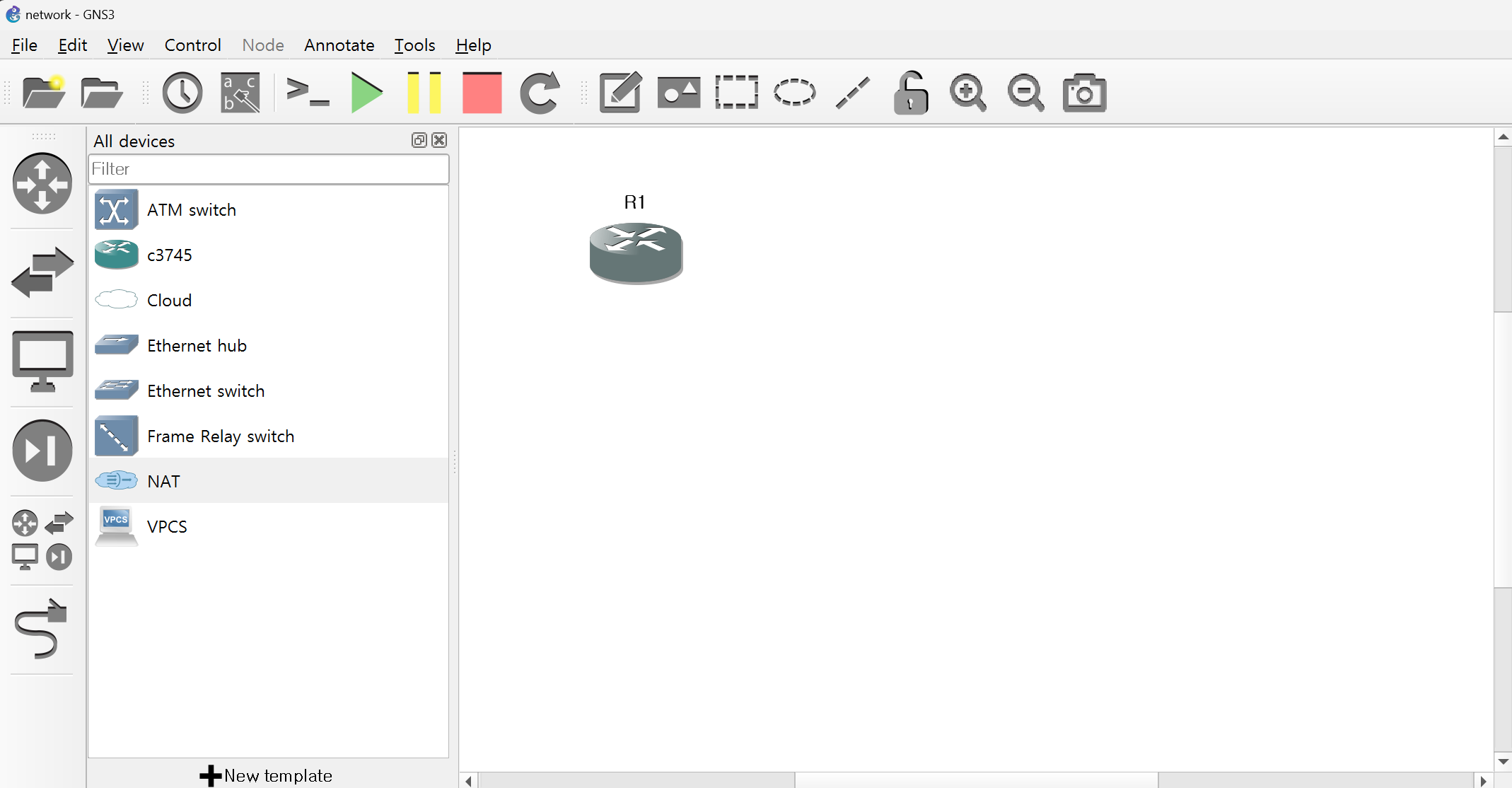

라우터를 하나 꺼내주고

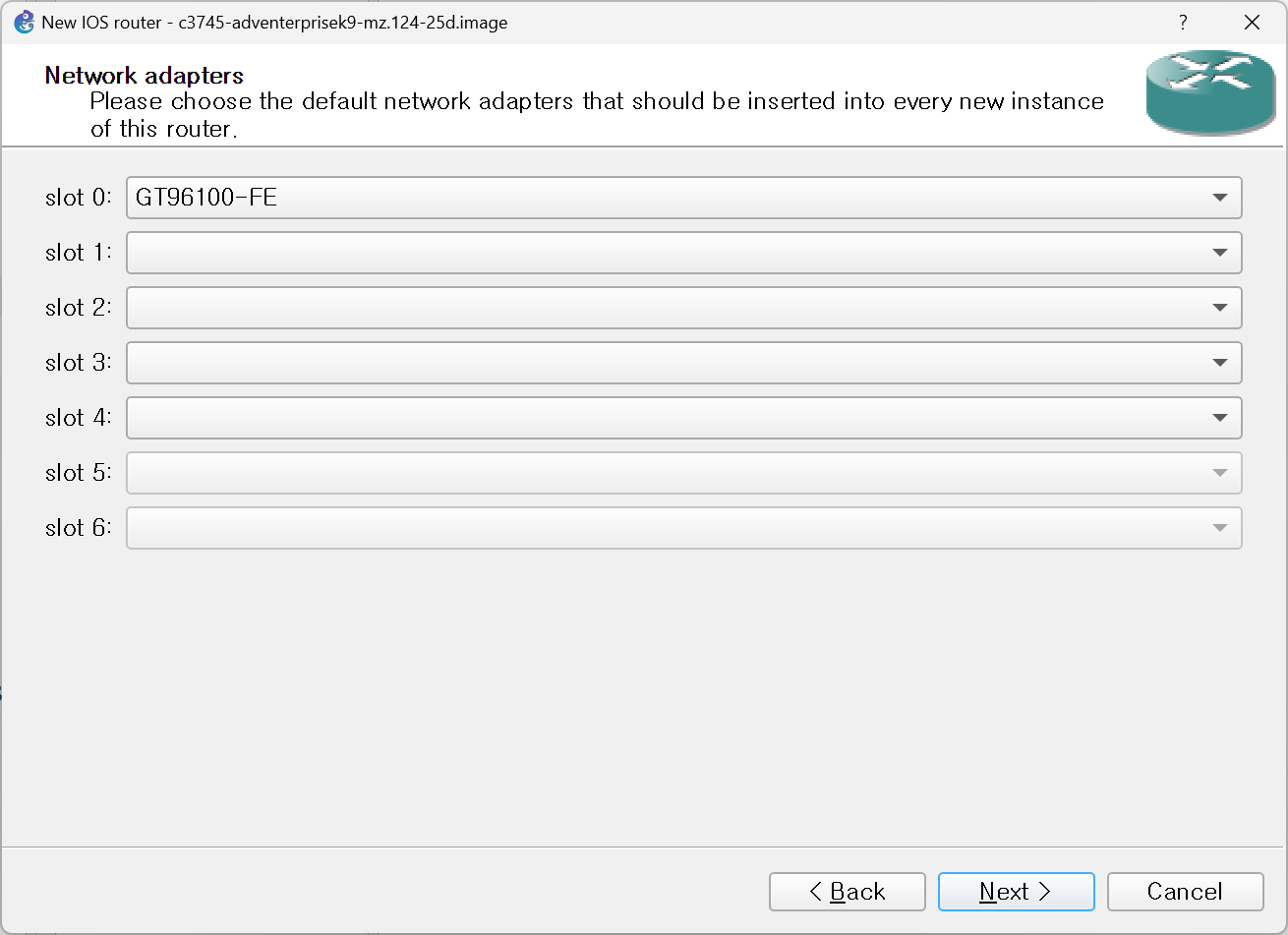

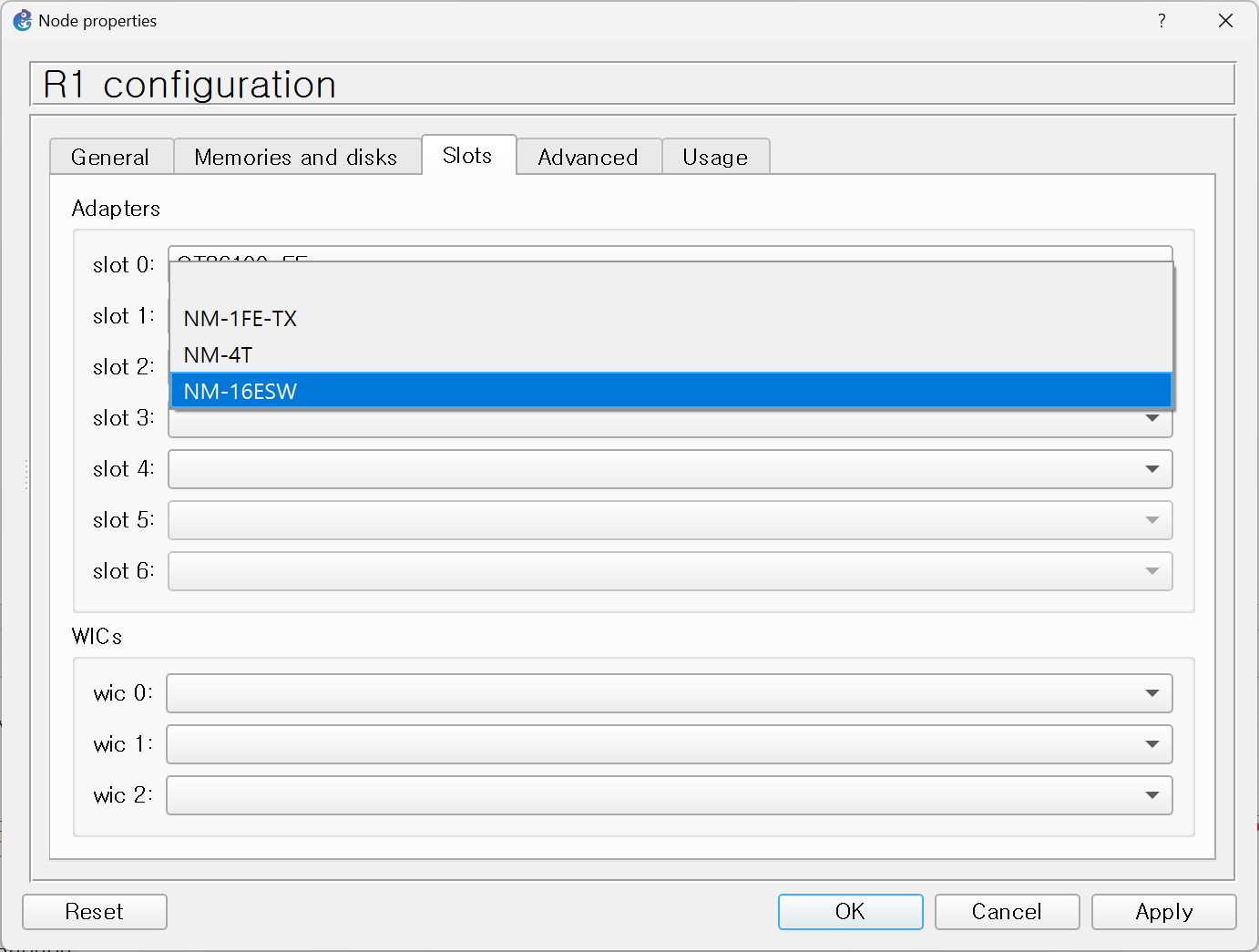

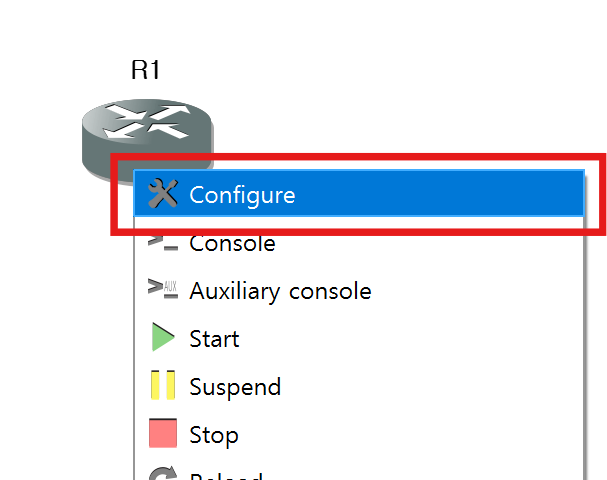

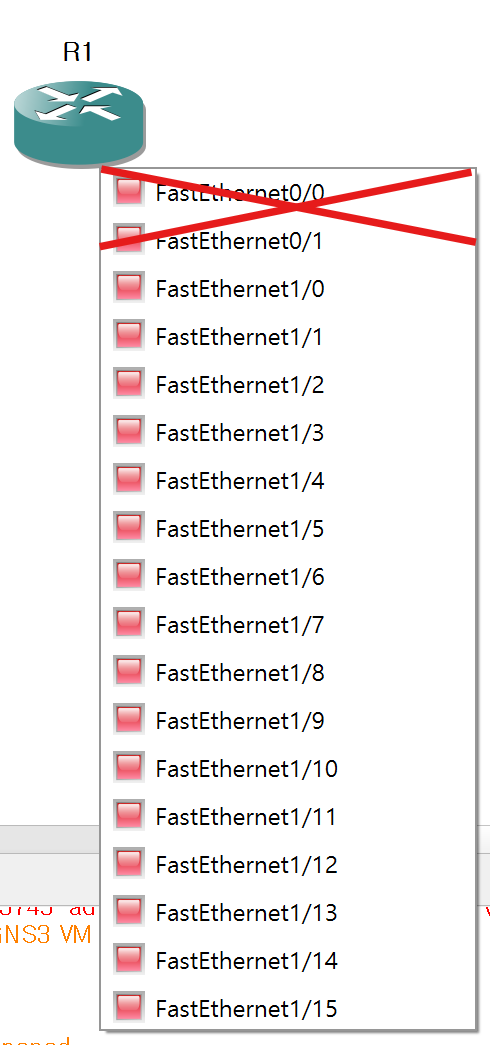

라우터 설정으로 들어가 slot 1의 어뎁터를 NM-16ESW로 바꿔준다

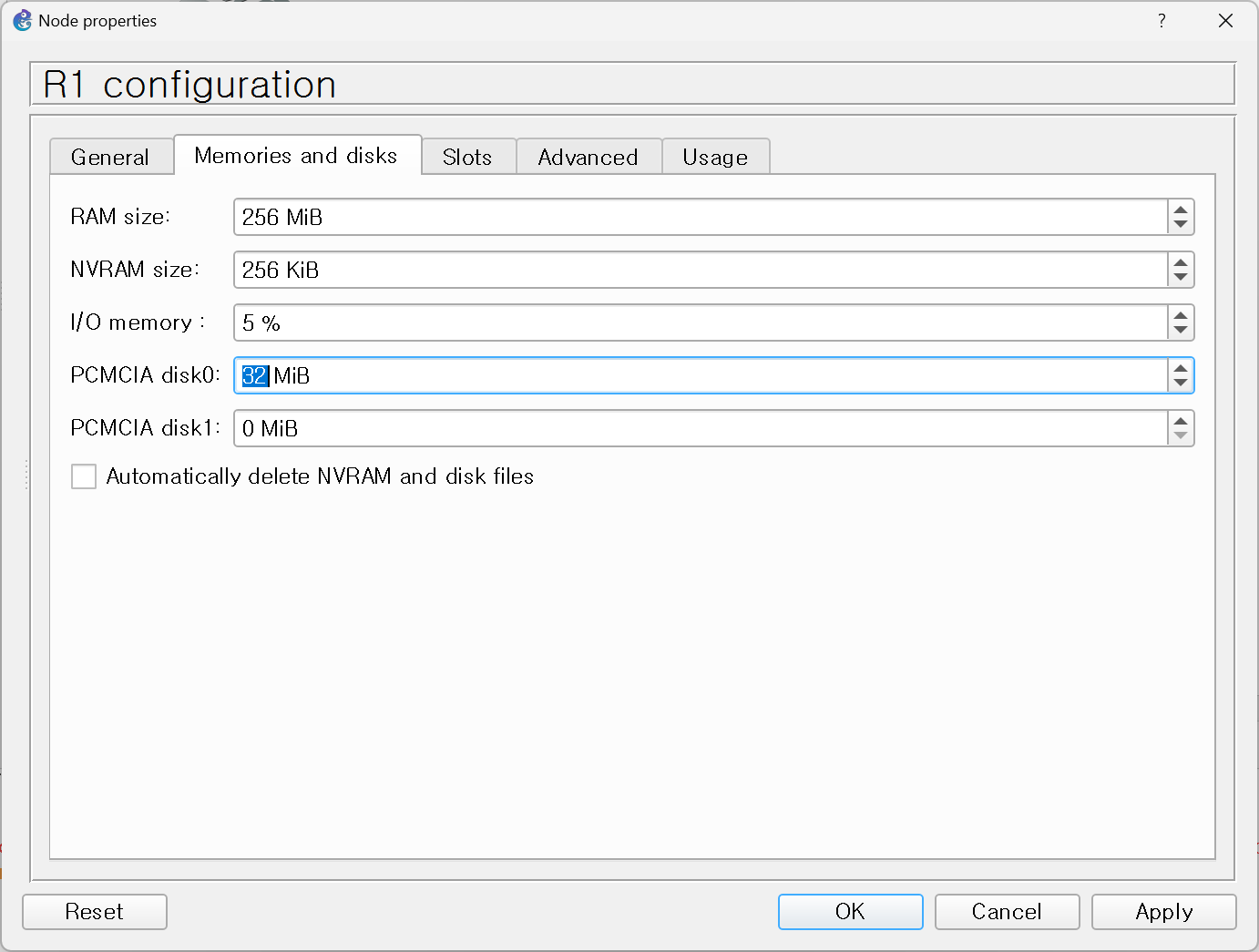

메모리 32 MiB 추가

라우터의 전원을 켜주고 콘솔창에 들어가 메모리를 초기화 해줘야한다

R1#format flash:
Format operation may take a while. Continue? [confirm]
Format operation will destroy all data in "flash:". Continue? [confirm]
Format: Drive communication & 1st Sector Write OK...
Writing Monlib sectors.
.........................................................................................................................
Monlib write complete
Format: All system sectors written. OK...
Format: Total sectors in formatted partition: 65375
Format: Total bytes in formatted partition: 33472000
Format: Operation completed successfully.
Format of flash complete
