1. MLAG 설정

1.1 명령어

스위치 공통설정

1. configure vlan Default delete ports all
2. create vlan peer tag 10
peer 끼리 통신할 vlan 생성
#enable sharing <MasterPort> grouping <PortList> lacp
LACP 로 여러개의 포트 묶는 명령어
3. enable sharing 1 grouping 1,2 lacp
4. enable sharing 3 grouping 3 lacp
5. configure vlan peer add port 1 tagged
6. create vlan data tag 20
data 통신용 vlan 생성
7. configure vlan data add port 1,3 tagged
8. 스위치 개별설정
9. enable ipforwarding

왼쪽 스위치

1. configure vlan peer ipaddress 90.1.1.1/30
본인의 peer ip 설정
2. create mlag peer sw2
3. configure mlag peer sw2 ipaddress 90.1.1.2
상대방의 스위치 peer 정보 설정
#configure mlag peer sw2 lacp-mac 11:22:33:44:55:66
lacp로 묶인 포트들 맥주소 수동설정 (보통 자동으로 설정됨)
4. enable mlag port 3 peer sw2 id 100
포트3으로 다운스트림 정보 설정

오른쪽 스위치

1. configure vlan peer ipaddress 90.1.1.2/30
본인의 peer ip 설정
2. create mlag peer sw1
3. configure mlag peer sw1 ipaddress 90.1.1.1
상대방의 스위치 peer 정보 설정
#configure mlag peer right lacp-mac 11:22:33:44:55:66
lacp로 묶인 포트들 맥주소 수동설정 (보통 자동으로 설정됨)
4. enable mlag port 3 peer sw1 id 100
포트3으로 다운스트림 정보 설정

아래쪽 스위치 (다운스트림 스위치)

1. enable sharing 1 grouping 1,2 lacp
2. create vlan data tag 20
3. configure vlan data add ports 1 tagged

https://extreme-networks.my.site.com/ExtrArticleDetail?an=000079895

1.2 MLAG 설정 개념도

뭐가 많긴한데 간단하게 설명하면

1. peer 통신용 vlan 생성
2. 1개이상의 포트들을 lacp 설정(보통 2개이상)
3. 본인의 mlag peer ip 설정
4. 상대방의 mlag peer 정보 입력
5. 다운스트림 포트 설정

순으로 설정된다

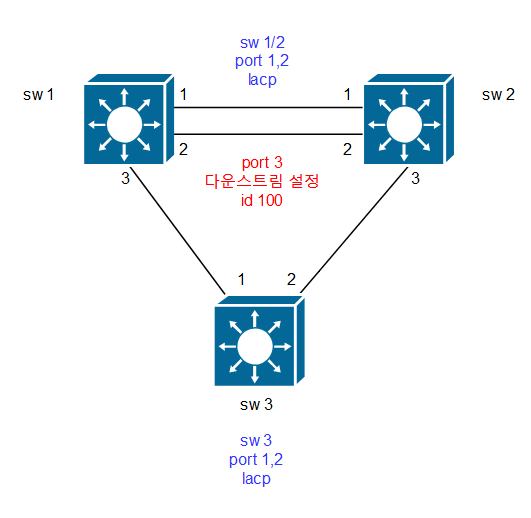

그림으로 보면 이렇다

2. VRRP 설정

2.1 명령어

스위치 공통설정

1. create vlan vrrp-peer tag 30
2. 스위치 개별설정
3. enable ipforwarding vrrp-peer
4. create vrrp vlan vrrp-peer vrid 1
5. configure vrrp vlan vrrp-peer vrid 1 add 2.2.2.6/29
6. configure vrrp vlan vrrp-peer vrid 1 fabric-routing
(이건 필요한경우 fabric-routing 활성화 명령어)
7. enable vrrp vlan vrrp-peer vrid 1
8. configure vlan vrrp-peer add ports 1,3 tagged

왼쪽 스위치

1. configure vlan vrrp-peer ipaddress 2.2.2.1/29
2. configure vrrp vlan vrrp-peer vrid 1 priority 200
vrrp 생성 후 해당 스위치를 마스터로 사용하고싶은경우 설정 (해당값이 높아야 Master로 동작함 최대 255까지 설정 가능)

오른쪽 스위치

1. configure vlan vrrp-peer ipaddress 2.2.2.2/29
2. configure vrrp vlan vrrp-peer vrid 1 priority 50
왼쪽 스위치가 마스터로 동작하도록 설정하기 위해 낮은값을 부여

https://extreme-networks.my.site.com/ExtrArticleDetail?an=000083202!
