물리계층
물리 계층은 OSI 7계층 모델에서 가장 낮은 첫 번째 계층입니다. 이 계층은 데이터 전송에 필요한 전기적, 기계적인 특성을 다룹니다. 주요 역할은 다음과 같습니다.
-
데이터 전송 매체와 연결: 물리적인 연결을 통해 데이터를 전송합니다. 예를 들어, 컴퓨터나 스마트폰과 인터넷 공급자 사이의 랜 케이블이 물리적인 연결에 해당합니다.
-
비트 스트림 변환: 0과 1로 나타내어지는 전기적 신호를 비트 (Bits) 단위로 보내고 받습니다.
물리 계층에 속하는 장비로는 허브 (Hub), 리피터 (Repeater), 네트워크 카드, 통신 케이블이 있습니다. 이 계층은 데이터를 단순히 전달하는 역할을 합니다.
전송 매체
유선과 무선이 있으며 유선에는 꼬임쌍선 케이블(Twisted-Pair Cable)과, 동축케이블, 광케이블 등이 있으며,
무선에는 라디오파, 마이크로파 등이 있습니다.
물리 계층은 엔지니어에 의해 개발된 하드웨어, 전기 회로의 형태, 매체 그리고 커넥터들로 구성되어 있습니다다. 그러므로, 이러한 하드웨어를 관리하는 표준은 관련되는 전기및 통신 엔지니어링 조직에 의해 정의되고 관리됩니다.
IEEE 802.3
IEEE 802.3은 연결된 이더넷에서 물리 계층, 데이터 링크 계층의 매체 접근 제어를 정의하는 워킹 그룹(Working group)이 제작한 워킹 그룹이자 IEEE 표준 집합이다. 이 표준은 광역 통신망 기술에도 활용되지만 일반적으로 근거리 통신망 기술이다. 물리 연결은 동축케이블과 광케이블 등 다양한 형태의 케이블을 통해 노드와 인프라스트럭쳐 장치(허브, 스위치, 라우터) 사이에서 이루어진다. -위키피디아
그중에 우리가 흔히 LAN케이블이라 부르며 사용하는 꼬임쌍선 케이블에 대해 알아보겠습니다.
꼬임쌍선 케이블
총 8가닥의 선으로 구성되며 두개의 선을 서로 꼬아놓았습니다. 선을 꼬은 이유는 자기장 간섭을 최소화하여 성능을 향상 시키는데에 있습니다.
Shield(전자석 노이즈를 차단하는 역할) 유무에 따라 UTP(Unshieled Twisted Pair) 와 STP(Shieled Twisted Pari)케이블로 분류할 수 있습니다.

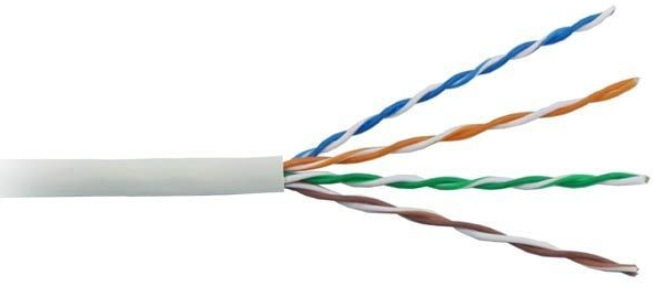

- UTP

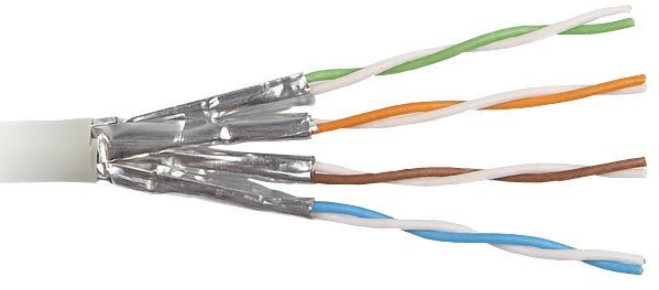

- STP

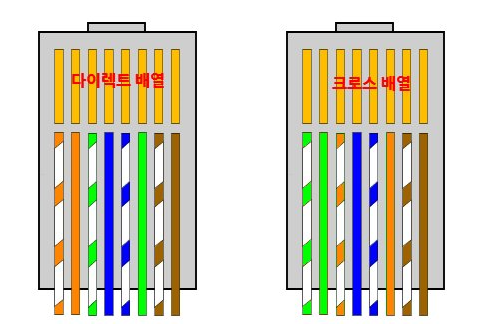

꼬임쌍선 케이블은 위 구리선을 나열하는 순서에 따라 스트레이트 케이블과 크로스 케이블로 분류할 수 있습니다.
출처
케이블 종류 명명 법
케이블의 종류, 속도, 신호의 종류를 알 수 있게 Type을 분류
10BASE - T
(1) (2)-(3)
1) 대역폭 [Bandwidth(Mbps)]
케이블을 통해 초당 전달할 수 있는 데이터의 양
전송 속도를 측정하는 단위
기본 단위 : Mbps(bps : bit per second)
2) 신호 종류 [Signal Type]
기저 대역 (Basband) : 디지털 신호 → LAN, WAN (전용선)
광대역 (Broadband) : 아날로그 신호 → WAN(공용선)
3) 케이블 타입 [Cable Type(Max Distance)]
케이블의 종류와 단일 케이블로 연결할 수 있는 최대 연장 거리
숫자(2 or 5) → 동축케이블( 2 : 185m, 5 : 500m)
T, Tx → 꼬임쌍선(Twisted-Pair)[100m]
