AI_NavMesh

샘플용 초기 프로젝트 생성

언리얼 엔진 공식문서 - 네비게이션 메시 수정 준비 가이드
https://dev.epicgames.com/documentation/ko-kr/unreal-engine/modifying-the-navigation-mesh-preparation-guide-in-unreal-engine?application_version=5.5

• 위의 공식문서를 활용해서 초기 프로젝트를 생성했다.
• 새로 알게 된 점

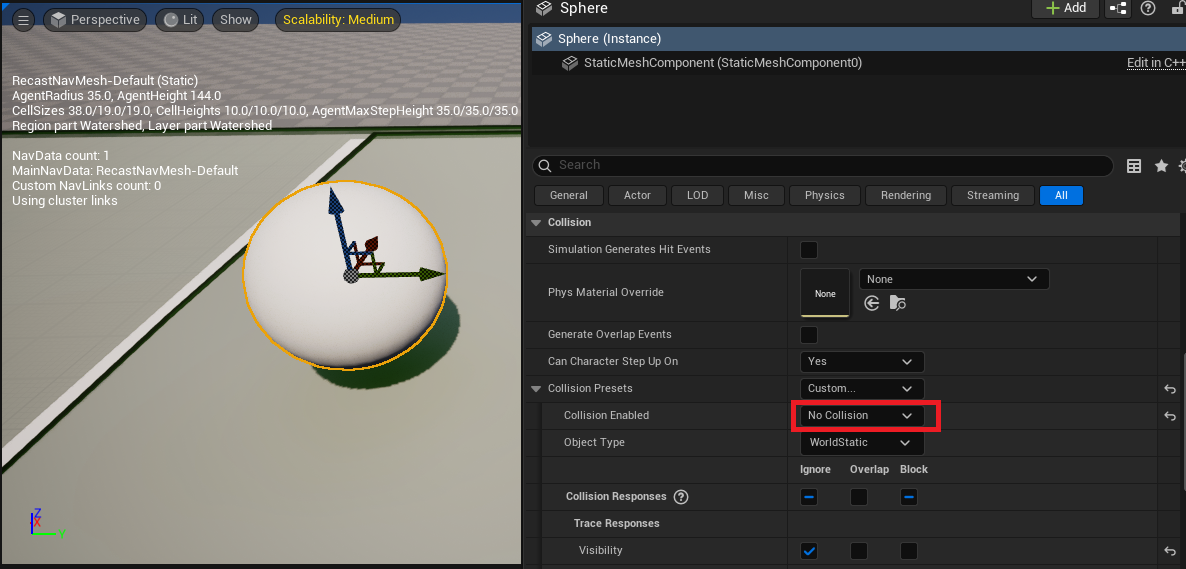

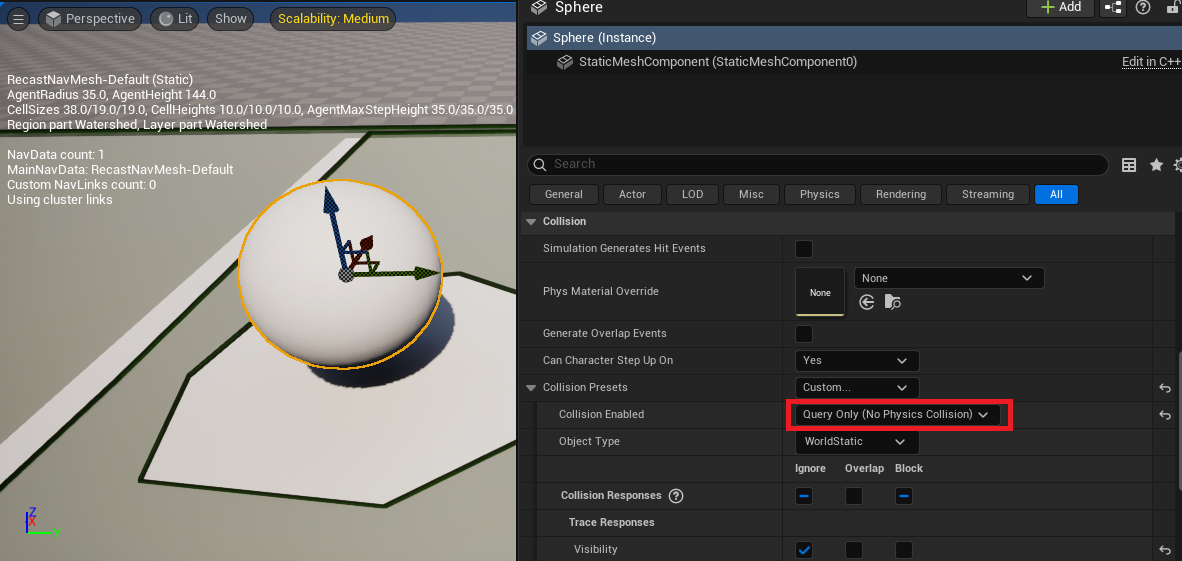

  • CollisionEnabled에서 Query가 추가되면, 내비게이션 메시 볼륨 데이터 생성에서 제거가 됨




내비게이션 모디파이어 볼륨

• NavMesh 빌드 과정에서 해당 볼륨 안의 영역을 NavMesh에서 제외하거나 수정함
• AI가 지나가지 못하게 막거나, 특정 영역의 비용을 올려서 우회하게 만들 수 있음
• 문, 벽, 위험지대, 점프 금지 구역 등 상황에서 유용

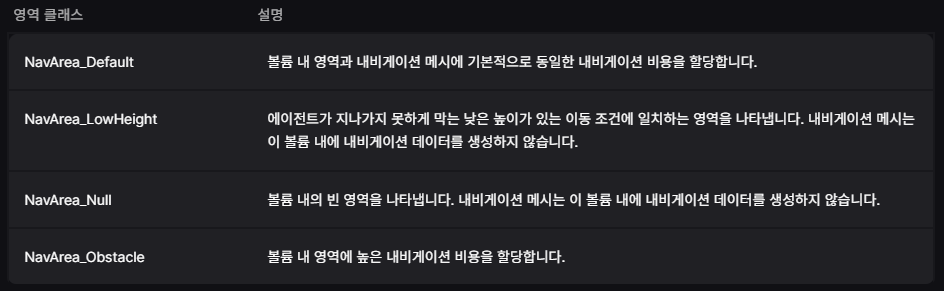

Area Class

• 내비게이션 메시에 가해지는 이펙트 결정

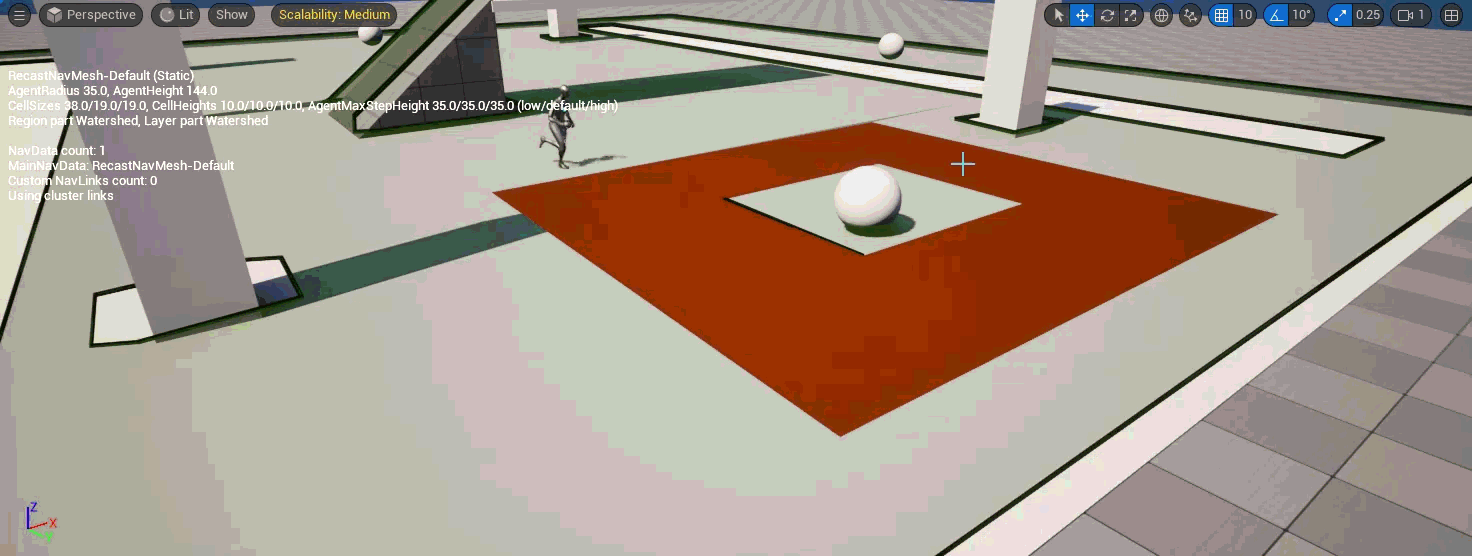

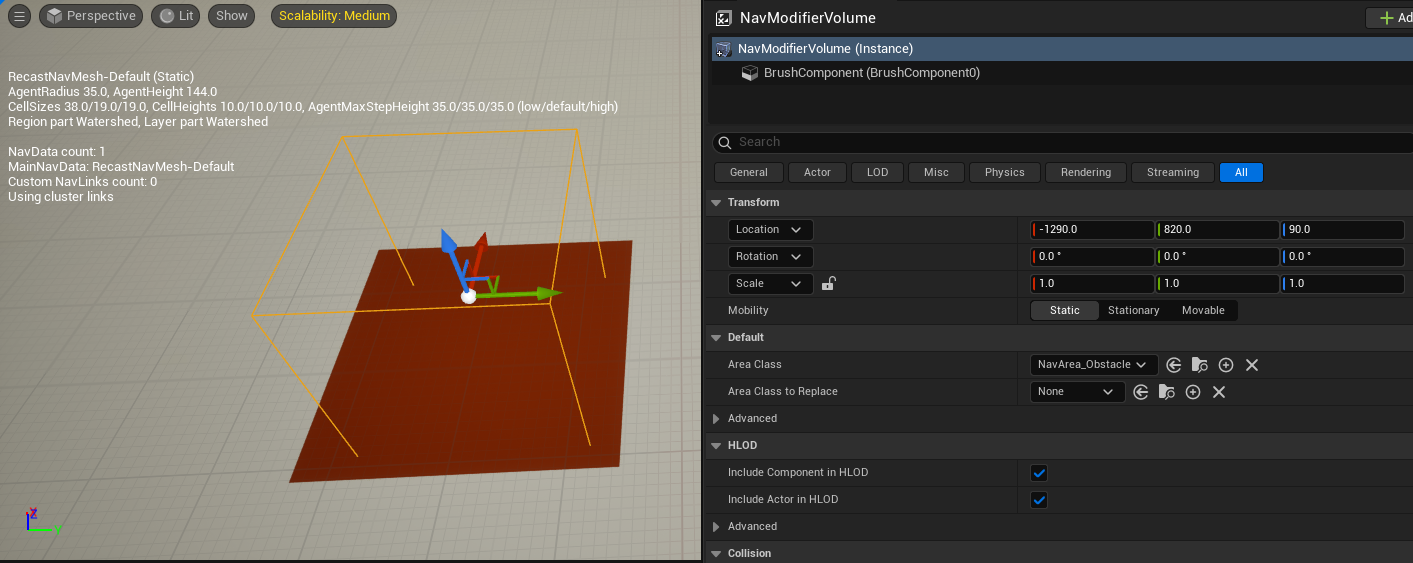

• NavArea_Obstacle
  • 문서에서는 높은 내비게이션 비용을 할당한다고 되어있으나 실제로는 막혀있는 구역으로 취급
  • 비용 자체를 무한대에 가깝게 해서, 아예 탐색하지 않게 설정함
  • 실제로 비용이 높은 지역으로 처리하고 싶다면, UNavArea 파생 클래스를 만들어서 사용해야 함

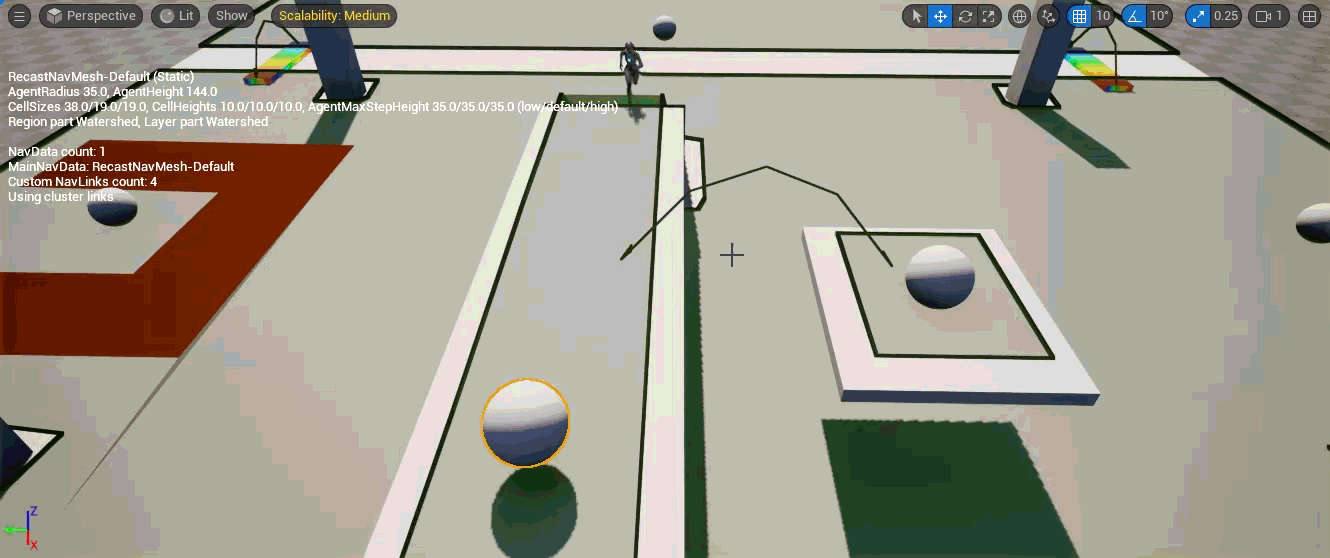

  • NavArea_Obstacle로 설정된 지역으로 둘러쌓인 경우에는 최단 거리로 진행하게 됨

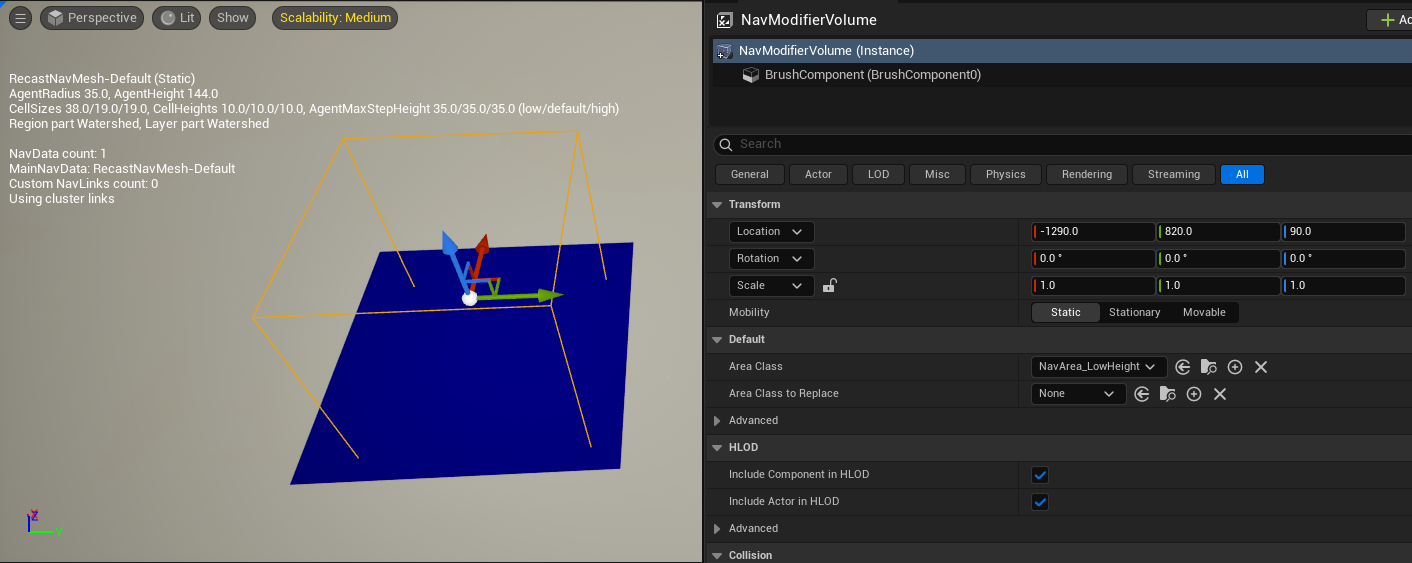

• NavArea_LowHeight
  • NavMesh가 빌드될 때, 낮은 영역(천장이 낮아서 캐릭터가 못 지나가는 영역)을 필터링할 때 사용
  • 이 볼륨 내에 내비게이션 데이터를 생성하지 않게 됨
  • 이동 비용과는 관계 없고, NavMesh 생성 시점에서 "볼륨의 높이가 캐릭터 캡슐보다 낮으면 막힌 공간으로 간주한다"는 기준값임

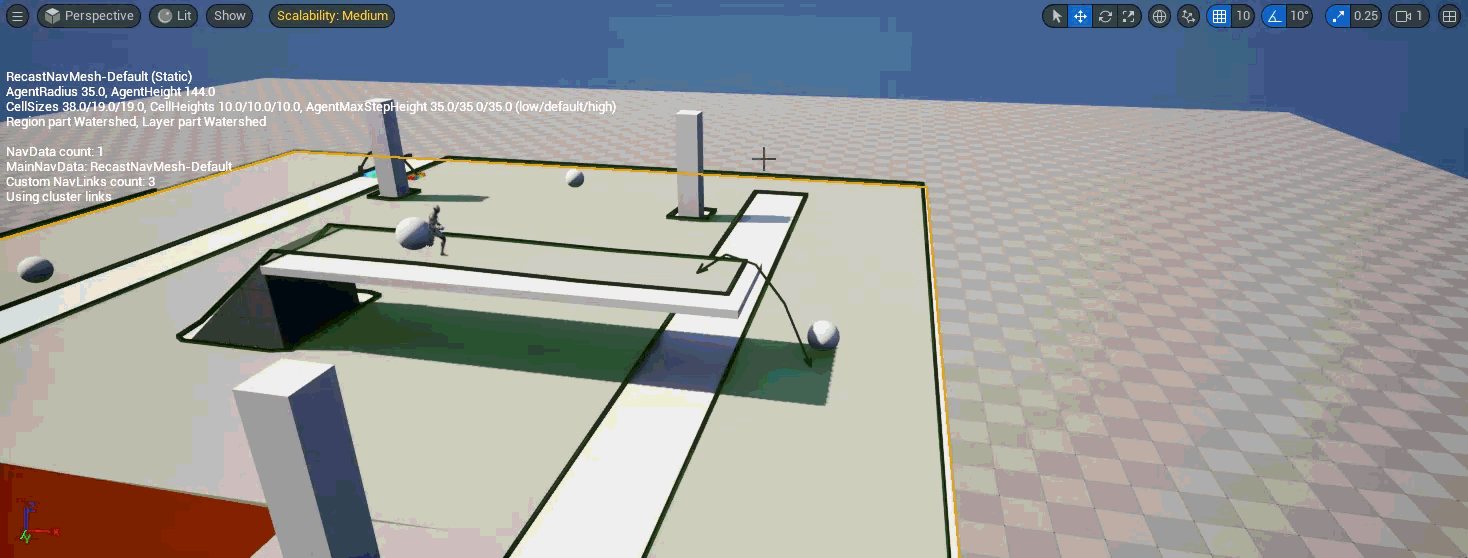

내비게이션 링크 프록시

• 내비게이션 경로가 직접적으로 이어지지 않은 두 내비게이션 메시 영역을 연결
• 분리된 내비게이션 메시를 연결하는 다리를 생성하거나, 점프하거나 내려가야 하는 절벽 등을 만들 때 사용함


스마트 링크

• 스마트 링크를 켜면 커스터마이징이 가능함
• bSmartLinkIsRelevant = true 활성화
• AI가 이 링크를 사용하려고 하면, ReceiveSmartLinkReached() 이벤트가 호출됨
  • 특정 애니메이션을 재생시키거나,
  • 캐릭터를 점프하게 만들 수도 있고,
  • 텔레포트 시킬 수도 있음




런타임 내비게이션 메시

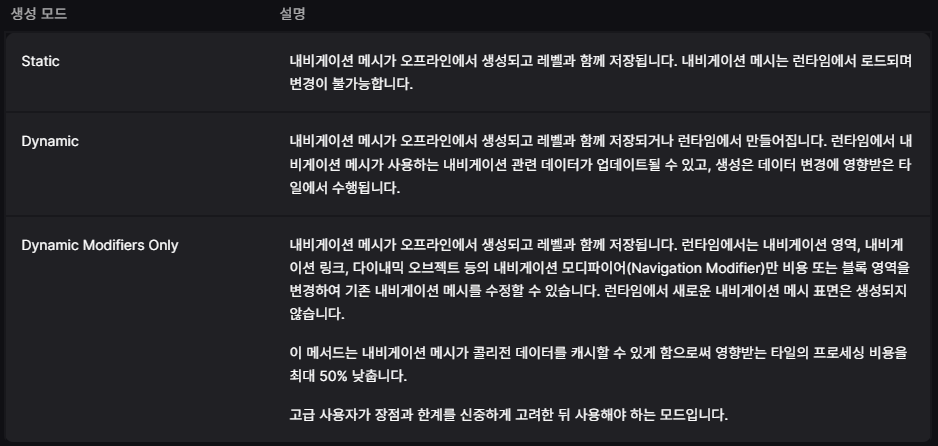

• 내비게이션 데이터 런타임 생성 옵션

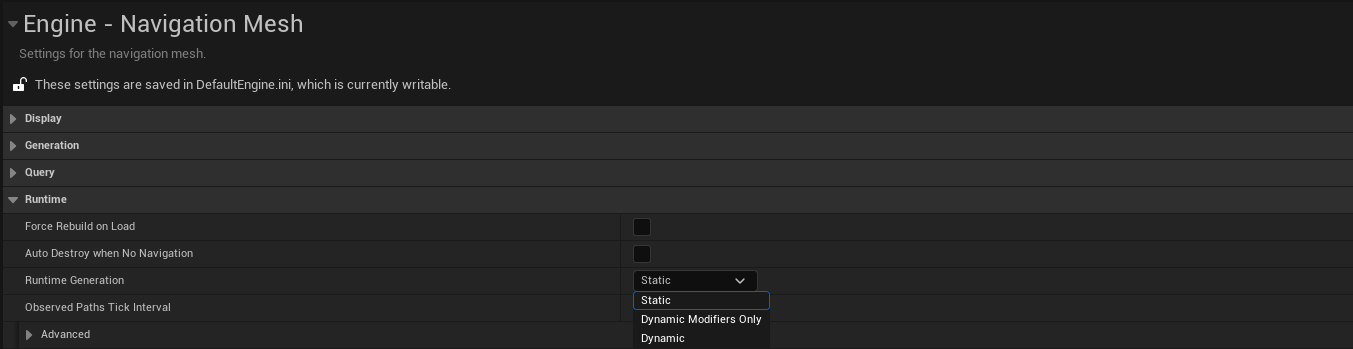

• 설정 방법 : 프로젝트 세팅 -> Navigation Mesh -> Runtime -> Runtime Generation

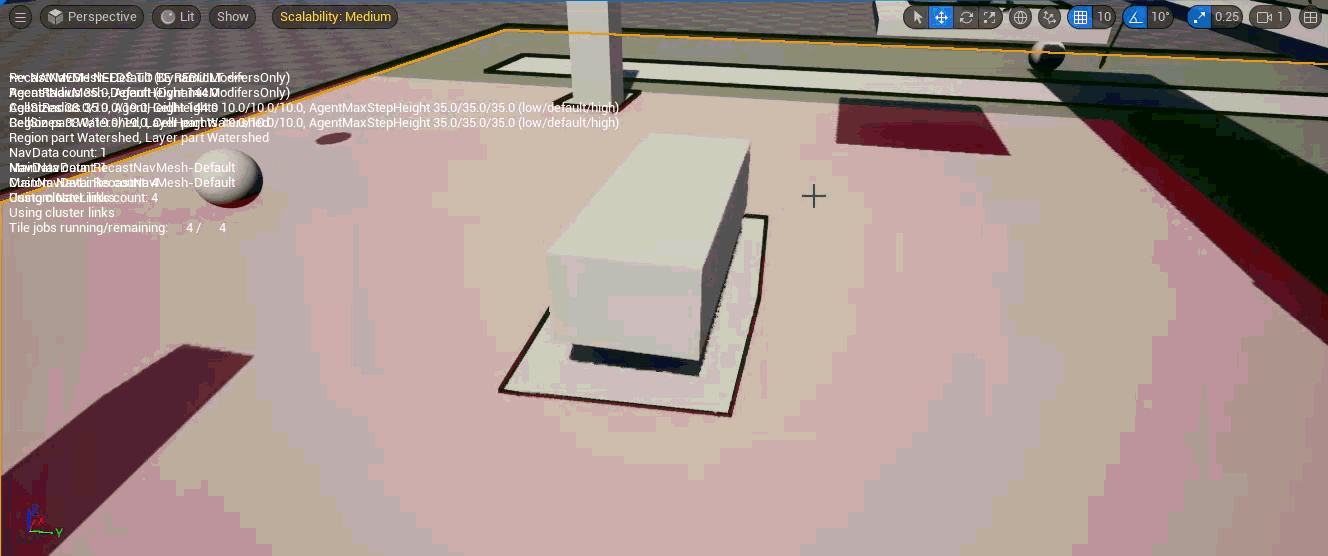

Dynamic Modifiers Only

• Static과 Dynamic 옵션을 섞은 것
• 새로운 내비게이션 메시를 생성하는 것이 아닌 기존 내비게이션 메시를 수정하는 것임
• 붉게 출력되는 영역은 런타임에 계산되는 네비 메시 영역

• 사용법 : 액터에 Nav Modifier Component를 추가

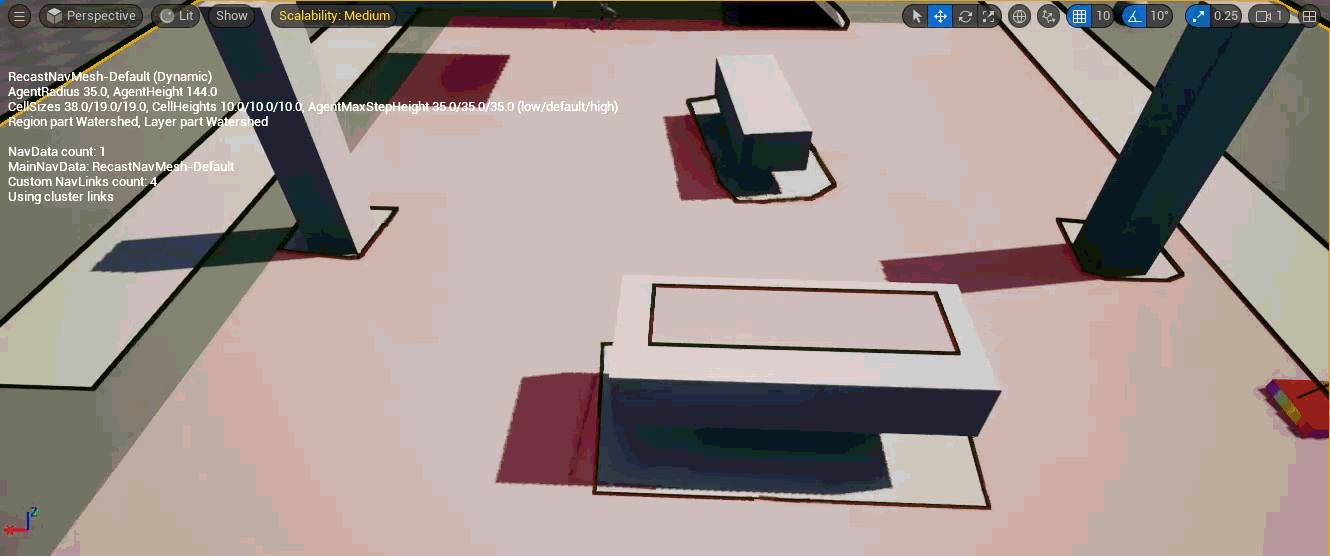

Dynamic

• 런타임에서 내비게이션 메시가 사용하는 내비게이션 관련 데이터가 업데이트됨
• 런타임에서 계속 계산을 해야 되기 때문에 비용이 상당히 많이 들게 됨
• Dynamic Modifiers Only와 다르게, Nav Modifier 여부와 관계없이 Nav Mesh 위에서 수정이 필요하면 새로 계산하게 됨
