💻 Apple Silicon에 Vivado 설치하기

전자공학과 학생으로서 맥북을 살 때 가장 고민되었던 점은 바로 베릴로그였던 것 같습니다. 맥북 좋은건 다 알겠는데, 학교에서 쓰는 베릴로그를 맥북에서는 돌릴 수가 없으니까요.

인텔맥이였다면 그냥 윈도우로 듀얼부팅하면 되는 문제였겠지만, 애플 실리콘 칩들이(M1, M2, M3, ...) 맥북에 탑재되기 시작하면서 그것도 힘들어졌습니다. 그러던 중 Docker를 이용해서 Apple Silicon 맥북에서도 비바도를 돌릴 수 있는 깃허브 레포지토리가 있길래 바로 따라해봤습니다. 참고로 제 개발환경은 맥북 에어 13인치 2024, 램 16GB 모델입니다.

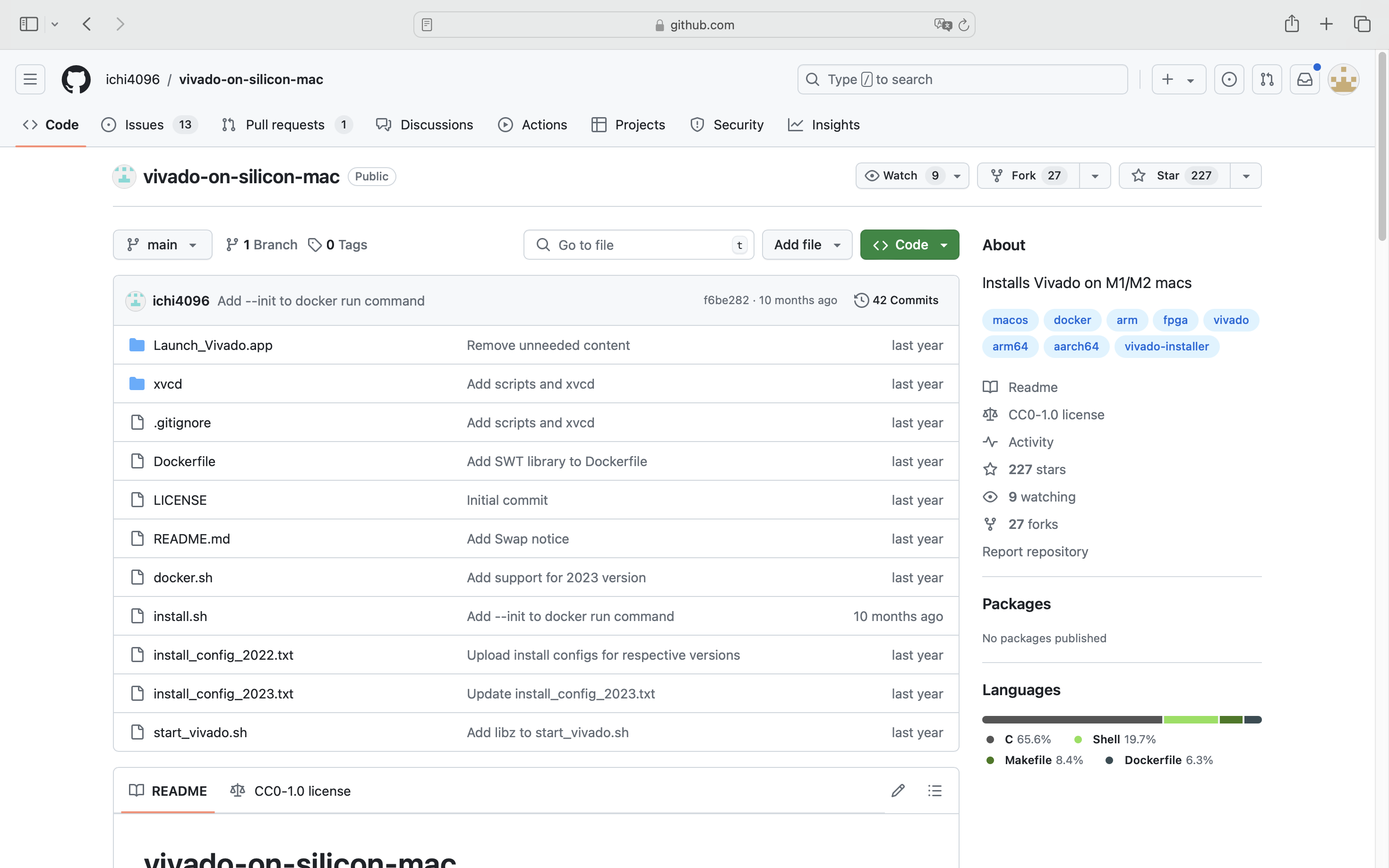

깃허브 레포지토리 링크

설치 방법

설치 준비

바로 설치방법부터 보겠습니다. 우선 Docker와 XQuartz가 필요합니다. 각각 사이트에서 다운로드를 해주면 됩니다.

https://www.docker.com/products/docker-desktop/

https://www.xquartz.org/

설치를 완료하고 나서는 Docker Desktop을 열어서 나와있는대로 설정을 해줍니다.

1. Docker > Settings > General에 들어가서 Use Virtualization framework에 체크, Start Docker Desktop when you sign in to your computer에 체크 해제, Use Rosetta for x86_64/amd64 emulation on Apple Silicon에 체크
2. Resources로 가서 Swap을 2GB로 설정 (추후 사용하다가 합성에 실패하면 메모리나 swap을 늘려야 할 수 있다고 합니다.

또 Xilinx 홈페이지에 들어가서
이렇게 하면 설치를 위한 기본 준비는 다 완료되었습니다!

설치

레포에서 제공하는 링크에서 설치툴을 다운받습니다. 압축을 풀고, 다음 명령어를 실행해줍니다.

cd Downloads/vivado-on-silicon-mac-main
caffeinate -dim ./install.sh

이때, 우분투 버전 호환성 문제로 Dockerfile에 있는 일부 패키지가 설치되지 않을 수 있는데요, (24.07.28 기준 저는 그랬습니다) 이런 문제를 막기 위해서 리눅스 버전을 22.04로 바꿔주겠습니다.

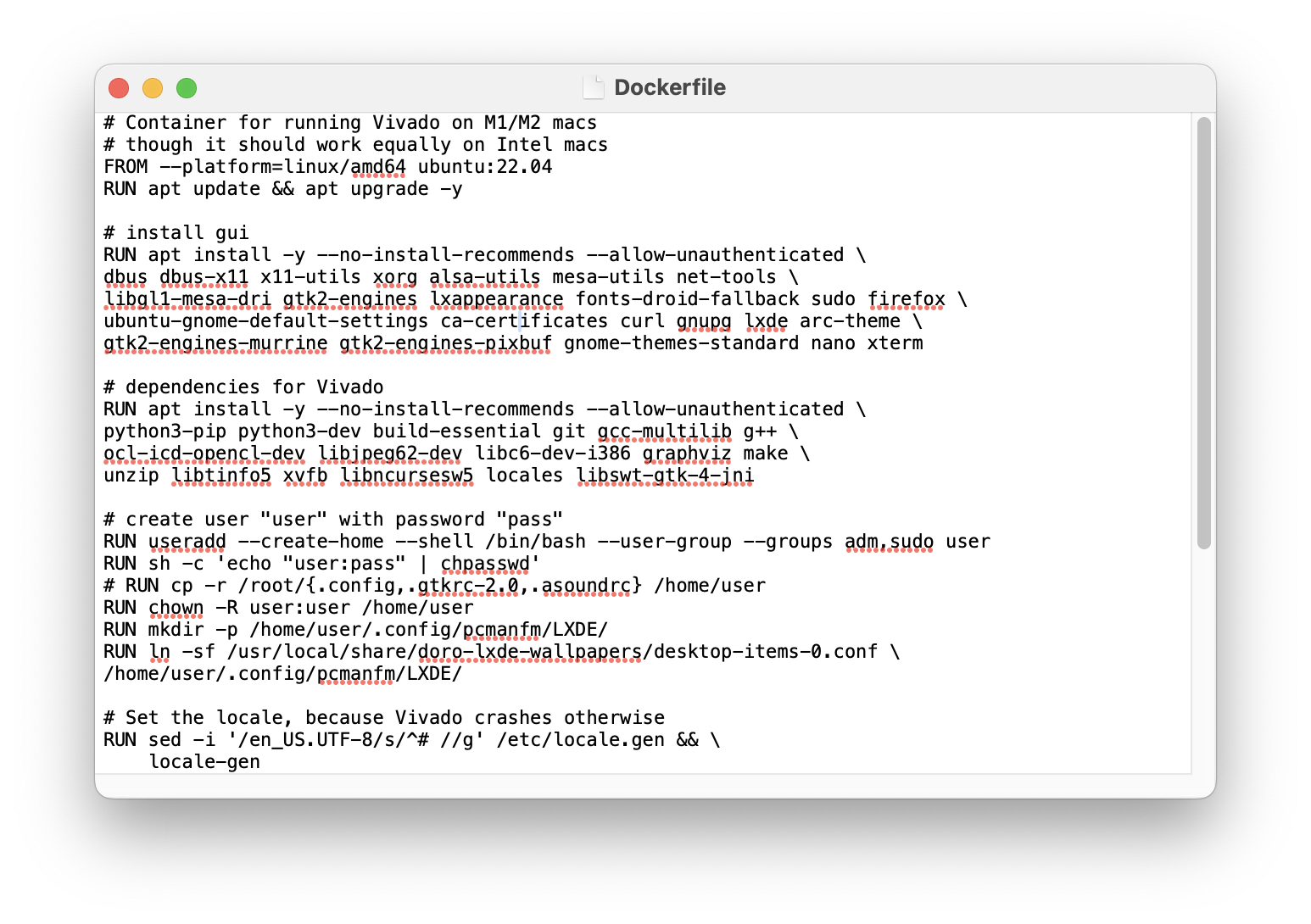

이렇게 Dockerfile을 열고, 셋째 줄에 있는

FROM --platform=linux/amd64 ubuntu

를

FROM --platform=linux/amd64 ubuntu:22.04

로 바꿔줍니다.

실행이 제대로 된다면 아까 다운받아놨던 리눅스용 비바도 인스톨러를 터미널에 드래그해서 넣고 엔터를 눌러주세요.

실행

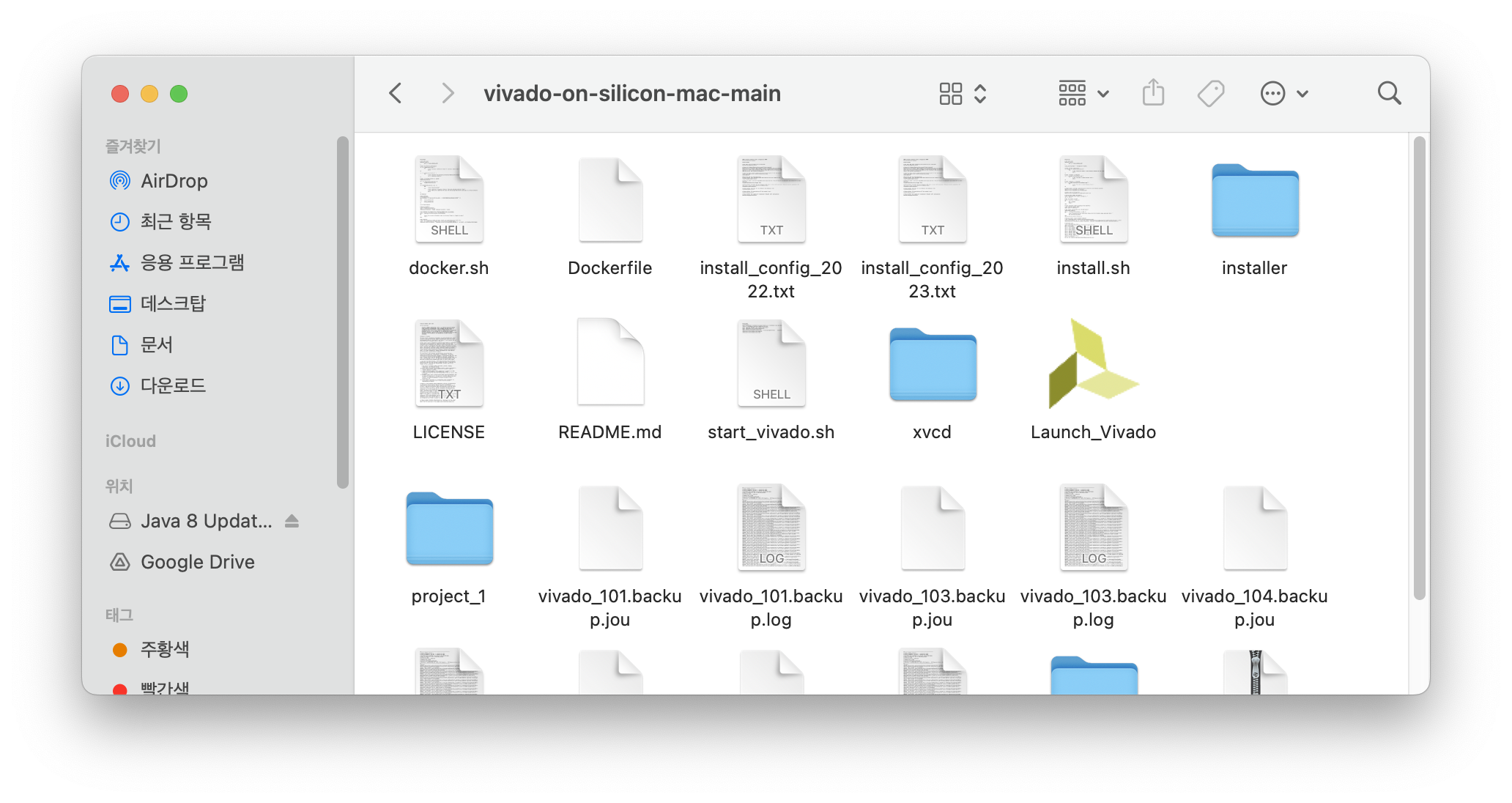

설치가 잘 끝났다면 이렇게 Launch_Vivado라는 파일에 아이콘이 생긴 것을 확인할 수 있을 거예요. 이걸 눌러서 vivado를 실행시킬 수 있습니다.

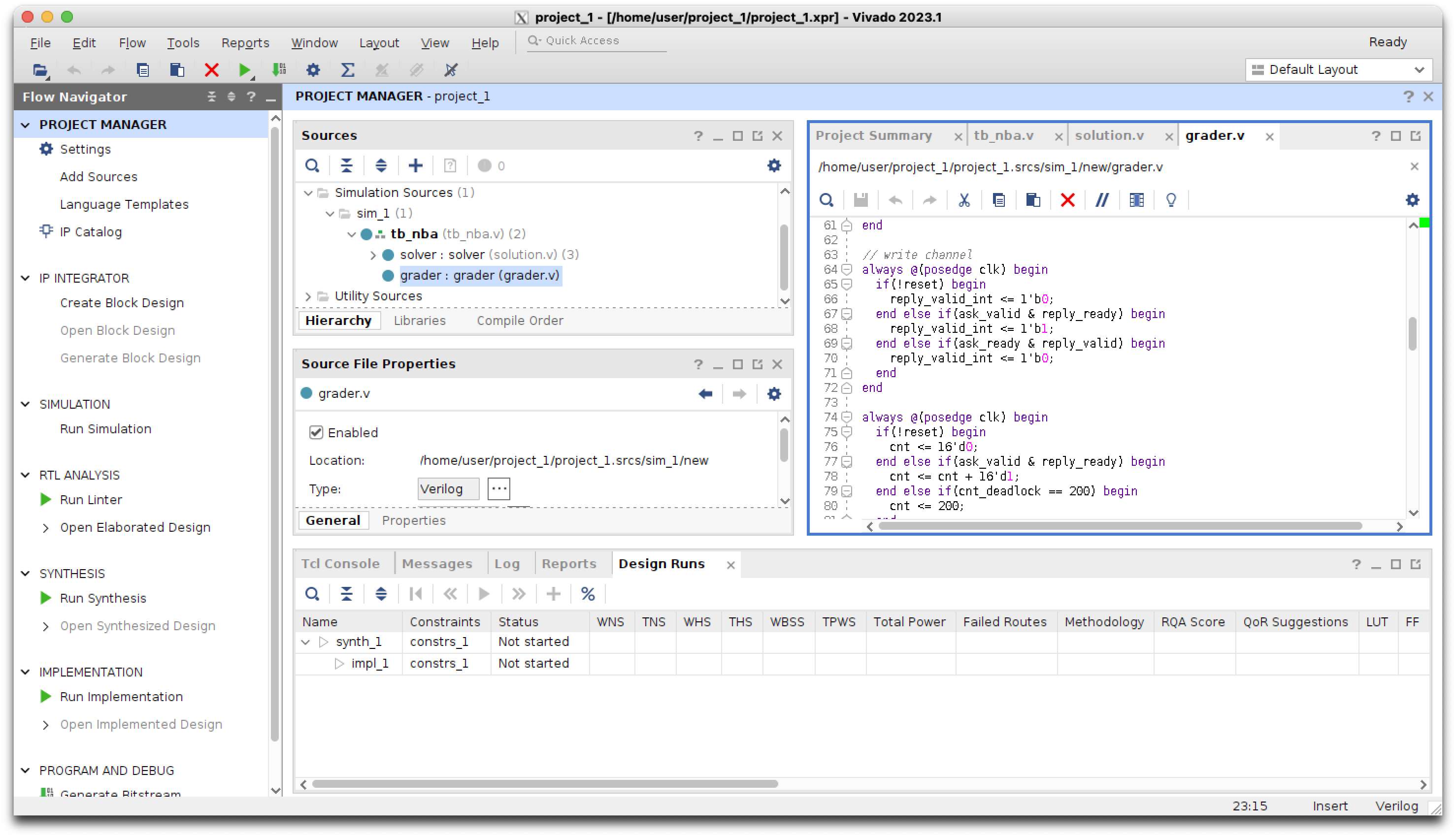

제가 테스트해본 결과, 합성까지 시켜보지는 않았지만 적어도 시뮬레이션까지는 잘 작동하는 것을 확인할 수 있었습니다. 이제 맥북에서도 비바도를 사용하실 수 있습니다!
