Mei, Lanzhuju, et al. "Clinical knowledge-guided hybrid classification network for automatic periodontal disease diagnosis in X-ray image." Medical Image Analysis 99 (2025): 103376.

Clinical knowledge-guided hybrid classification network for automatic periodontal disease diagnosis in X-ray image 논문 링크

OVERVIEW

  • 문제 정의
    • 기존 연구는 Clinical Gold Standard와 불일치하는 등 정확한 진단을 내리기 부족함
  • 제안 방법 : 치아 수준과 환자 수준을 모두 고려하는 하이브리드 분류 프레임워크
    • Tooth-level 분류 : 치아 탐지 + 개별 치아 질환 확률 계산
    • Patient-level 분류 : 전체 X-ray에서 환자 단위 예측 + CAM 학습
    • 임상 지식 결합 : 임상 규칙 + adaptive noisy-OR gate로 최종 진단
  • 의의 및 한계
    • 임상 기준을 GT로 사용 → 기존 한계 극복
    • Dual branch 구조로 신뢰도 상승

Introduction

  • 정확한 치아 진단에서는 probing을 사용
    • 기존 연구에서 사용된 치아 X-ray는 병변이 미세하여 식별 난이도 증가
    • Panoramic X-ray는 3D 정보 부족 및 왜곡 발생
  • X-ray의 단순 골 손실 추정만으로는 Clinical Gold Standard와 불일치

⇒ 해당 문제를 해결하기 위해 HC-Net이라는 새로운 프레임워크 제안

Periodontal disease classification

  • panoramic X-ray Image를 사용한 예측이 주 : panoramic X-ray는 3D 정보 부족 및 왜곡 등의 문제 + 정확한 annotation 부족
  • CNN, Multi-task framework 등을 적용

→ 단, radiographic annotation에 의존하여 probe를 사용한 진단보다 정확하지 않음

Medical image classification

  • CNN : 계층적 특징 학습 가능 → 의료 영상 분류에 자주 사용
  • Multi-instance Learning : label이 존재하는 bag 단위 데이터를 통해, 개별 인스턴스의 특징을 학습하여 bag 전체의 분류를 수행하는 학습 방법

Method & Data

Data

  • 481 panoramic X-ray
    • pixel level annotation (tooth segmentation)
    • probing measurement (clinical gold standard)
      • label : Health, Gingivitis, Stage I, Stage II, Stage III, Stage IV
      • tooth level annotation : 치아 단위 labeling 존재
      • patient level annotation : 환자 단위 labeling 존재
    • classification task
      • Positive : Stage II, Stage III, Stage IV (1)
      • Negative : Health, Gingivitis, Stage I (0)

Method

X-ray image를 가지고 치아 수준 및 환자 수준을 모두 고려하여 치주 질환을 가질 확률을 예측

  • Tooth-Level

    • tooth instance segmentation
      • 치아 center point 검출 → 치아 bounding box 예측
      • 치아 center point 검출 → 치아 binary mask 예측
    • tooth-level classification
      • 치아 image patch 추출 (image + mask)
      • 사전 학습 Encoder로 feature extraction
      • MLP → 해당 치아가 positive일 확률 예측

  • Patient-Level Classification

    • Multi-task 전략
    • 전체 X-ray Image → 사전학습 Encoder → MLP : 환자 수준의 질환 예측 (Classification)
    • 전체 X-ray Image → 사전학습 Encoder → Decoder → CAM 추출 : 병변 가능성이 높은 영역에 주목할 수 있도록 함 (Regression)
      • 추후 fusion 시 CAM을 tooth intensity 측정에 사용
      • CAM의 GT는 Distance map을 사용함
      • 치주 질환이 있는 치아를 기준점으로 설정해, 다른 모든 픽셀과 기준점 사이 유클리드 거리로 Distance map을 제작

  • Clinical Knowledge-Guided Fusion Strategy

    • 임상 진단에서 따르는 규칙에 기반하여 치아, 환자 수준의 예측을 병합
      • 모든 치아가 확실하게 healthy인 경우, 해당 환자는 치주 질환이 없음
      • 최소 두 개 이상의 치아가 치주 질환으로 확실하게 진단된 경우, 해당 환자는 치주 질환자
      • 기타 다른 경우에는, 치과의사는 X-ray 이미지의 전체적인 패턴을 고려하여 진단

  1. Tooth level에서 각 치아의 질환 확률 값이 0.3 보다 작은 경우 healty, 0.7보다 큰 경우 Disease 존재라고 판단

    • 모든 치아가 healty → Negative
    • 2개 이상의 치아가 Disease → Positive

  2. 위 2가지 경우에 속하지 않으면 Patient level을 고려

    • Adaptive noisy-OR gate 활용
      • tooth intensity : CAM에서 각 치아 영역을 고려해 만든 병변 강도 (픽셀 단위)
      • dummy probabilities[D] : 각 치아마다 intensity 값을 pooling 하여 만든 치아별 확률 (학습 가능)
      • dummy probabilities와 (1-Tooth-Level probabilities[T]) 값을 곱해 누적
      • 최종 계산 값은 질환 확률이 높을 수록 1에 가까워짐 : noisy-OR gate는 치아 중 하나라도 병변일 확률이 높으면 전체 질환 확률이 높아짐

Result

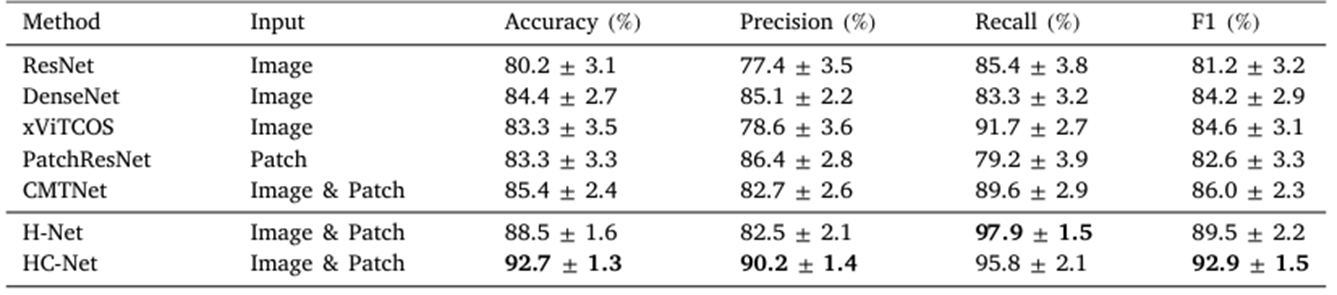

1. comparison

H-Net은 HC-Net에서 임상 지식을 제거한 모델

  • HC-Net이 가장 높은 성능을 보임
  • 단순 CNN base보다 치아 patch 단위로 학습해 미세한 특징을 정확히 학습

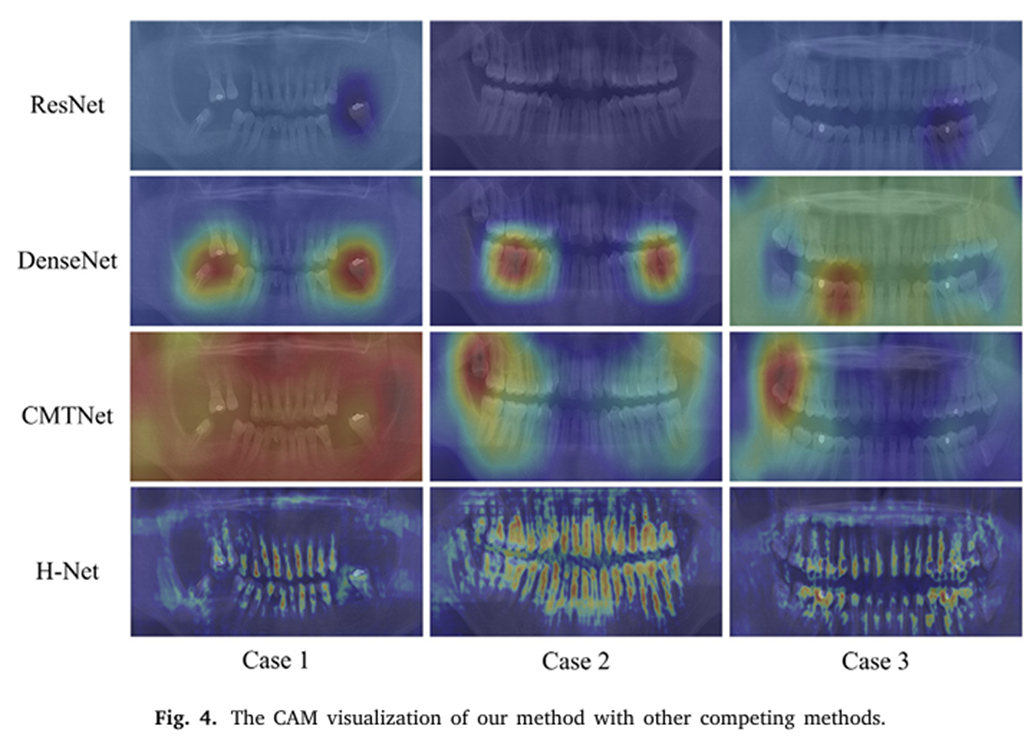

2. CAM

  • 일반 모델과 비교했을 때 H-Net이 치아 영역을 세밀하게 탐지

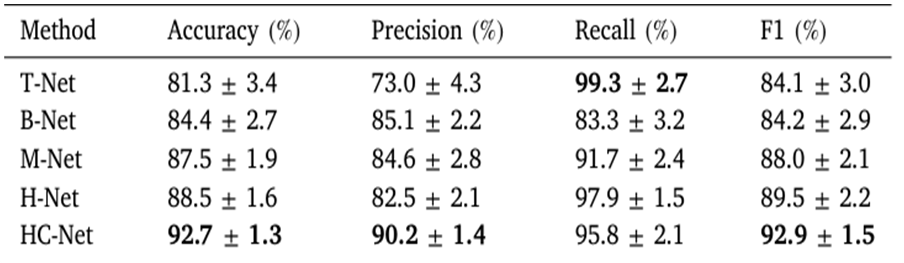

3. Ablation studies

- B-Net : 환자 단위 분류만 수행
- T-Net : 치아 단위 분류를 모아서 환자 단위 예측(Voting)
- M-Net : 환자 단위 분류 + CAM 기반 multi-task 학습
- H-Net : 치아 단위 분류 + 환자 단위 분류 + adaptive noisy-OR → hybrid classification 수행
- HC-Net : H-Net + 임상 지식 통합
  • Multi-Task 전략 사용 시 질환 영향 영역 인식 성능 증가 : 전체 성능 향상
  • 국소적, 전역적 level 의 정보를 병합 : 인식 난이도가 있더라도 질환을 명확히 구분
  • 임상적 지식 통합 시 낮은 신뢰도를 가진 치아 예측을 필터링 가능

Conclusion

  • 기존에 사용한 간접적 측정 지표인 bone loss 대신, 실제 임상 진단 데이터를 GT로 사용해 임상 기준과 차이가 존재하는 문제 해결
  • Dual Branch Classification을 통해 국소적, 전역적 특징을 학습 및 추출하고 실제 임상 진단 절차를 추가하여 예측 신뢰도 상승
  • 질병이 초기 단계인 경우 질환을 정확히 탐지하는 것이 어려움

My Comments

  1. 임상 지식 반영
    • 간단한 임상 지식을 반영해 설계하여 성능을 높인 점이 유의미
  2. local + global
    • 전체적인 판단과 국소적인 영역의 판단을 모델에 제공하여 동시에 사용
      • 세밀한 부분까지 상호작용하며 예측에 활용할 수 있음
  3. Multi-task 전략
    • CAM 기반 multi-task 구조가 모델의 설명성을 높여 의학적 해석 가능성을 상승시킴
  • 공간 정보 융합
    • 3차원 공간 정보까지 포함하여 다양한 정보를 Fusion 하는 경우 성능이 상승할 가능성이 높아 보임
  • 임상 지식 전이
    • 의사의 경험적 지식을 얼마나, 또 어떤 방식으로 모델에게 전이할 수 있을지가 앞으로 중요한 과제일 것이라 추측됨
