배선
배선은 전류의 흐름을 고려해야 한다.
전류는 반드시 전원(5V)에서 접지(GND)로 흐른다.
여기서 전원은 전류가 발생하는 시작점이고,
접지는 전류가 빠져나가는 끝점이다.
물이 위에서 아래로 흐르듯 전류도 일정한 방향으로 흐른다.
아두이노도 이 흐름에 맞게 전선을 연결해야 한다.
전류(A), 전압(V), 저항(Ω)
구성 요소(Components)
-
레지스터
레지스터의 양쪽 끝을 단자(Terminal)이라고 하며, 여기에 전선을 연결한다.
-

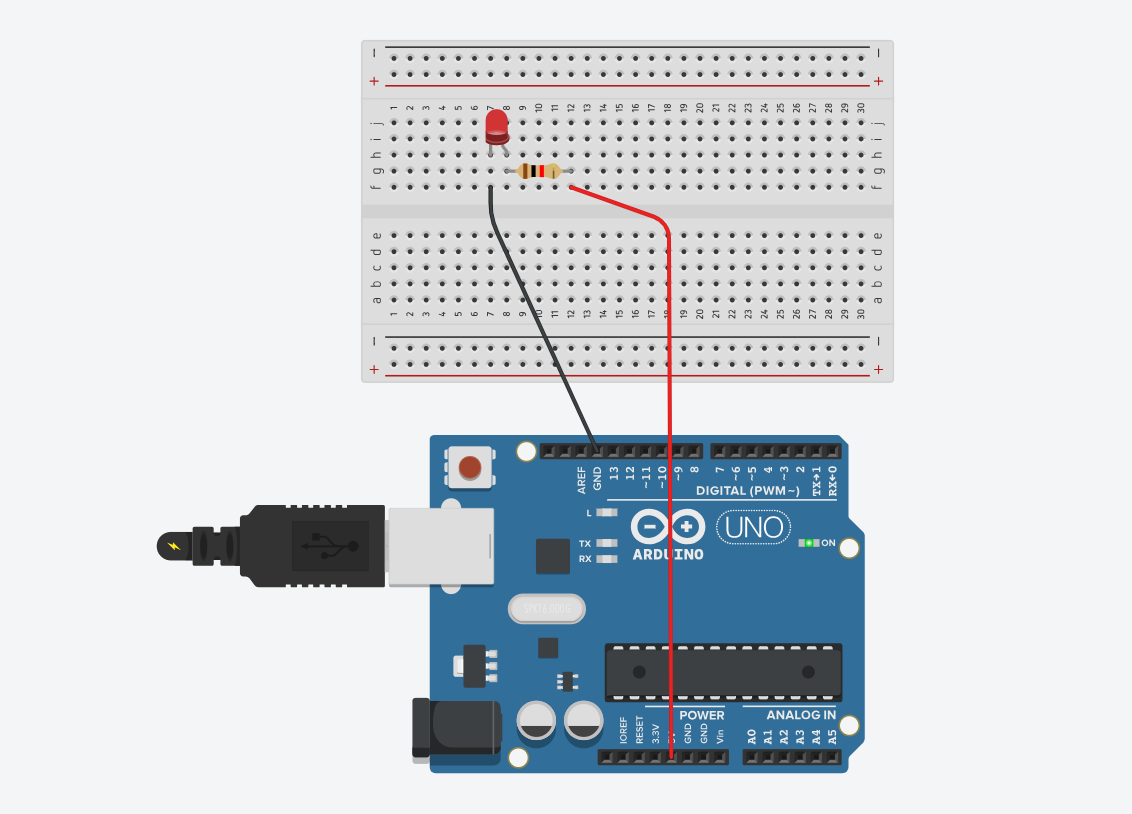

전선
일반적으로 전원은 빨간색, 접지는 검은색으로 한다. 나머지 색상은 신호선(: 디지털 또는 아날로그 신호를 전달하는 선)을 구분하기 위해 사용한다.
-
저항
저항은 '전류를 방해하는 정도'이다. 저항은 회로를 설계할 떄 가장 중요한 요소로, 적정한 값을 사용해야 회로가 정상적으로 작동한다.
저항값에 따라 LED 밝기가 달라지는 것을 확인할 수 있다. 저항값 1Ω은 회로의 LED를 사용하는 데는 매우 작기 때문에, 전류가 지나치게 많이 흘러 고장날 수 있다.
저항값 1MΩ은 저항값이 매우 크므로, LED에 흘러야 할 전류를 너무 많이 막아 LED의 빛이 어둡게 보인다.- 1,000Ω = 1kΩ
- 1,000kΩ = 1MΩ
