금일은 Devops 의 docker 가상화 파트에서 docker 컨테이너를 활용한 ci/cd 환경 구성에 대해 알아보겠습니다.

CI/CD 환경에서의 Docker 컨테이너 활용

DevOps vs CI/CD

DevOps : 개발과 운영에 환경을 지속적으로 연결시켜주어 더 나은 환경을 제공해 주는 것

CI/CD : 완성되어저 있는 결과물을 위해 지속적인 통합과 배포를 의미 하는 것

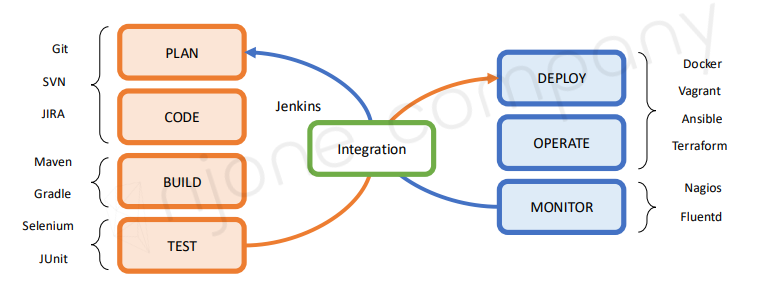

Devops 환경에서의 Docker 의 활용

사용자와 끊임 없이 interaction 하면서 서비스를 개선해 나가는 일련의 과정, 문화

해당 그림에서 DOCKER 가 차지하는 위치는 배포와 운영단계에 위치합니다.

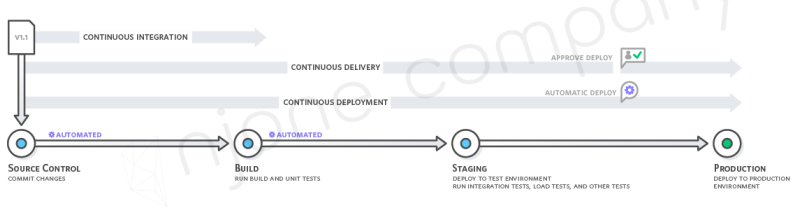

CI/CD 자동화 배포

해당 그림은 AMAZON 에서 제공하는 그림입니다.

CI/CD 의 흐름은 CI 를 통해 배포상태를 완성하고 다양한 서버에 전달하는 CONTINUOUS DELIVERY, 실행할 수 있는 상태로 만드는 CONTINUOUS DEPLOYMENT 가 있다.

STAGING 상태는 TEST 직전상태로 의미하며 UAT 단계 (USER TEST) 라고도 합니다.

PRODUCTION 상태는 말 그대로 운영 상태를 의미합니다.

BUILD 상태는 SOURCE CODE 를 가지고 TEST를 진행하여 실행 가능한 형태로 패키징 단계를 의미합니다.

SOURCE CONTROL 상태는 형상 관리 도구를 이용하여 COMMIT 이 완료된 상태를 의미합니다.

해당 CI/CD 파이프라인에서 도커가 차지하는 부분은 BUILD, DEPLOYMENT, OPERATE 에 위치합니다.

CI/CD 환경과 DOCKER

ANSIBLE과 TERRAFORM 같은경우는 어떠한 형태로 INFRA 로 구성되어있는 부분을 CODE 로 관리하며 서비스의 업그레이드 및 설치를 도와주는 시스템입니다.

해당 부분을 거치지 않고 DOCKER RUNTIME 에 배포하는것도 물론 가능합니다.

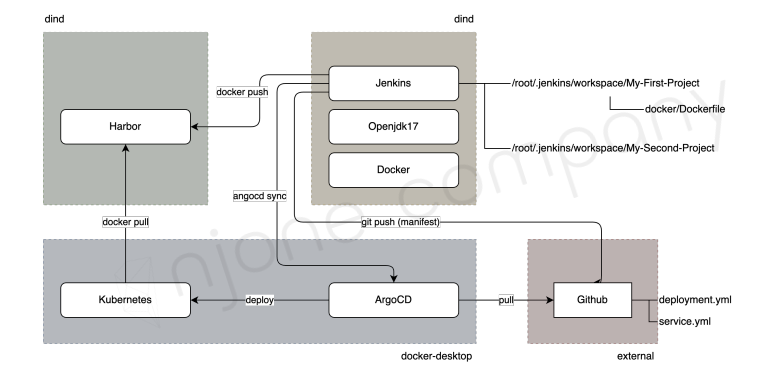

CI/CD PIPELINE

Orchestration, SourceCode, CI/CD 작업 도구, Registry(harbor) 가 연결되어 있는 모습을 볼 수 있습니다.

ArgoCD 는 k8s 에 배포하기 위해 서비스로 deploy 작업을 진행합니다. angocd sync command 를 활용하여 프로젝트의 자료를 가져올 수 있습니다.

Cloud 환경에서의 서비스 배포

cloud service 로는 다음 3가지 존재합니다.

SaaS
- software 형태의 서비스 제공
- Marketplcae, Custom Packagin, cdn & cds
PaaS
- platform 형태의 서비스 제공
- App Deployment, Auto-Scaling & Clustering, ci/cd automation, container orchestration
IaaS
- infra structure 서비스 제공
- Containers, Virtual Machines, Network, Storage

Docker 의 형태는 PaaS 형태 입니다.

상용 클라우드를 제공해주는 다양한 벤더로는 aws, azure, google cloud platform, naver cloud platform 등이 있다.

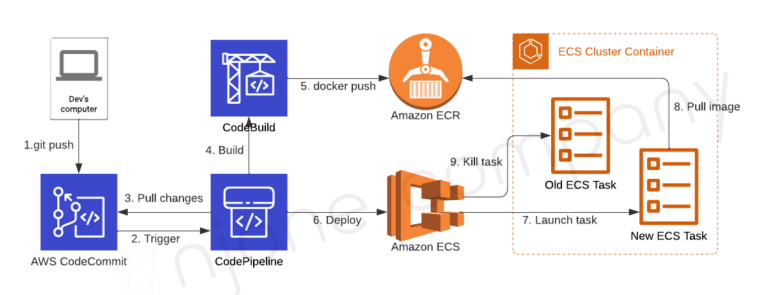

AWS 환경에서의 관리형 컨테이너 서비스

ecr 로 부터 이미지를 전달하게 되면 deploy 를 통해 docker 가상화 기술을 제공하는 ecs 를 활용하여 container cluster를 구성한 후에 container 동작을 의미하는 task 를 등록후ecr 로 부터 해당 이미지를 받아오는 new ecs task 를 실행하게 됩니다.

ecs 는 orchestration tools 로써 컨테이너의 생성과 종료, 자동 배치 및 복제, 로드 밸렁싱, 클러스터링, 장애복구, 스케줄링 다양한 기능을 제공합니다.

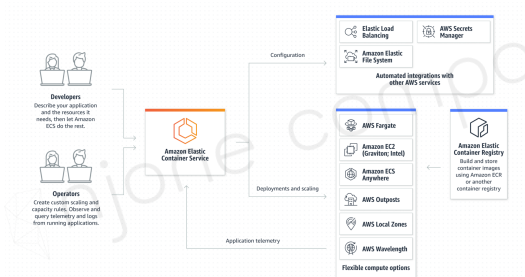

그림에서 보이듯이 lb, sm, efs 등 다양한 configuration 설정 파일을 제공하며 여러 형태의 서비스를 제공합니다. 대표적으로 ec2, fargate, outposts 등이 있습니다.

실습에 앞서

aws ecr 사용

IAM 생성
- AmazonEC2ContainerREgistryFullAccess
ecr 생성
- private Repository
Docker Image 빌드
3.1. docker client 인증(host 에 aws cli command 설치)
```
$ aws ecr get-login-password –region<REGION> | \
docker login --username <USER> --password-stdin <AWS_ACCOUNT_ID>.dkr.ecr.ap-northeast-2.amazonaws.com
```
해당 명령어는 host pc 에서 aws ecr 에 로그인 하며 로그인의 결과를 docker 에도 사용 가능하게 한다는 의미로

간단하게 말해서 host pc 에서 private repository 를 사용가능하게 인증 권한을 가져오겠다는 의미입니다.

3.2 docker 이미지 빌드
```
docker build -t <Image_name> .
```

Docker Iamge Push
4.1 tag 명 설정

docker tag <image_name>:<tag> <new_image_name>:<new_tag>

4.2 docker Image push

docker push <image_name> . <tag>

docker image pull
- docker image pull

aws 실습 (ecr)

aws cli 설치

운영체제에 맞는 aws cli 를 설치하면 됩니다.
https://docs.aws.amazon.com/ko_kr/cli/latest/userguide/getting-started-install.html

보안 자격 증명

aws 오른쪽 상단의 보안 자격 증명에서 엑세스 키를 발급 받는다.
access key 값은 확인 가능하지만 secrets key 값은 발급 당시에만 확인 가능하니 다른곳에 저장하기 바랍니다.

aws cli 접속

아래의 명령어 입력을 통해서 aws cli 를 사용할 수 있게 됩니다.

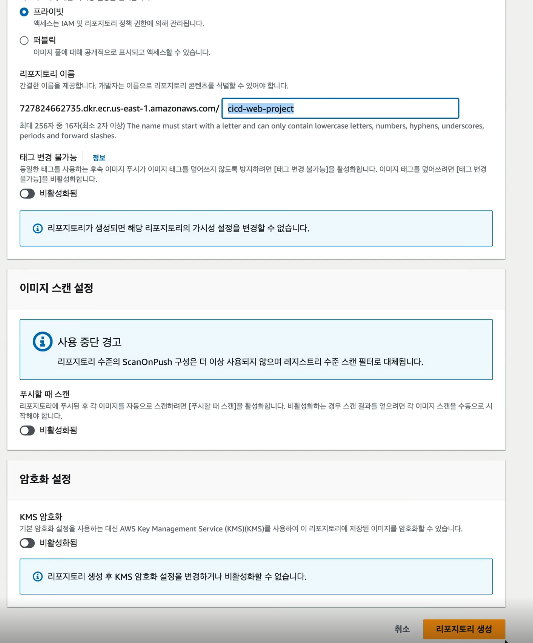

ecr repository 생성

repository 가 생성하면 푸시 명령 보기를 통해서 운영체제별 푸시 명령어를 확인할 수 있습니다.

ecs 실습

실습 순서

ecs cluster 정의
ecs 작업 정의
ecs 작업 생성
ecs 서비스 생성

실습으로는 aws fargate(serverless) 클러스터를 생성하며 network 는 awsvpc 를 선택하며 추가로 ec2 는 사용한 리소스 만큼 요금을 내며 자체 관리형을 구축하고자 할때 선택하면 된다.

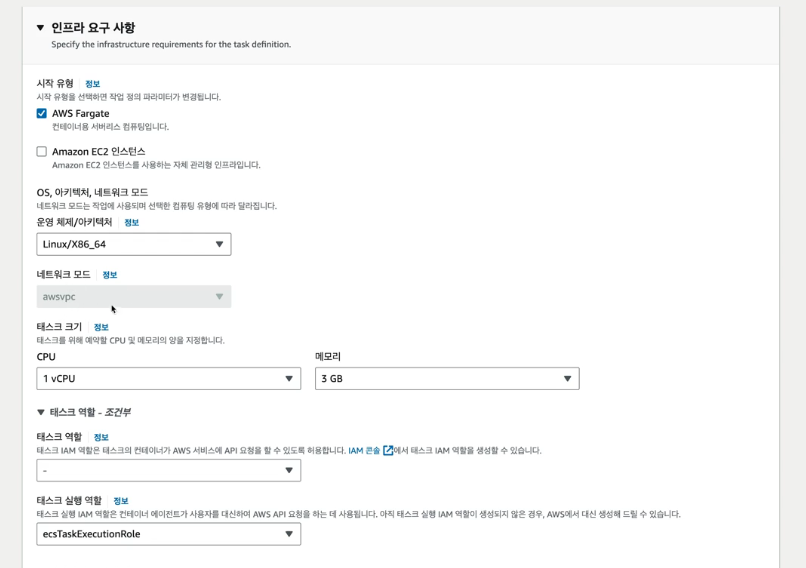

ecs 작업 정의로는 ecsTaskExecutationRole 역할 생성 후 bridge, awsvpc 를 선택 한 후 작업에 할당 될 메모리와 cpu 총량을 선택한 뒤 컨테이너를 포트 매핑을 통해 추가시켜준다.

그 다음에는 ecs 작성 생성으로 용량 공급자는 fargate, 애플리케이션 유형은 task, 패밀리는 전 단계에서 생성한 작업을 선택합니다.

마지막으로는 ecs 서비스 생성으로 용량공급자는 fargate, 애플리케이션 유형은 service, 패밀리는 전 단계에서 생성한 작업을 선택합니다.

그럼 지금부터 위의 순서에 맞게 이미지를 통해 실습 내용을 알아보겠습니다.

cluster 생성

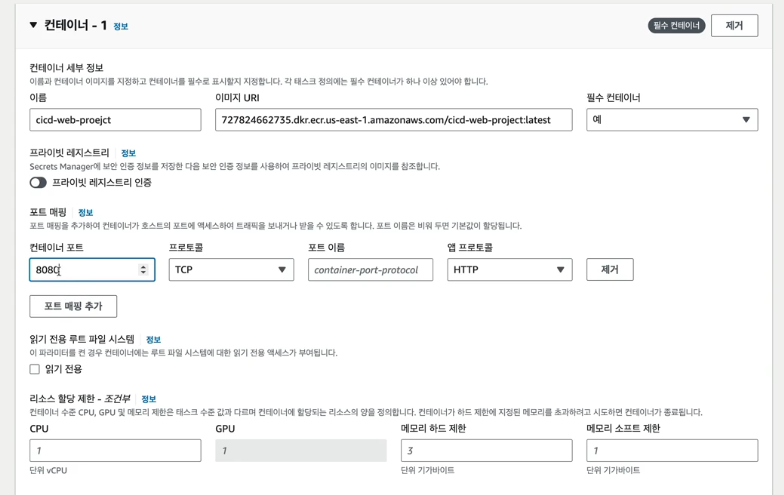

task 생성
- 이미지 url 같은 경우는 ecr repository 의 url 을 가져오면 됩니다.

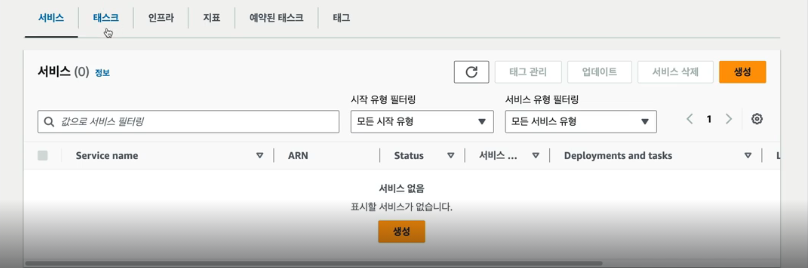

service 생성

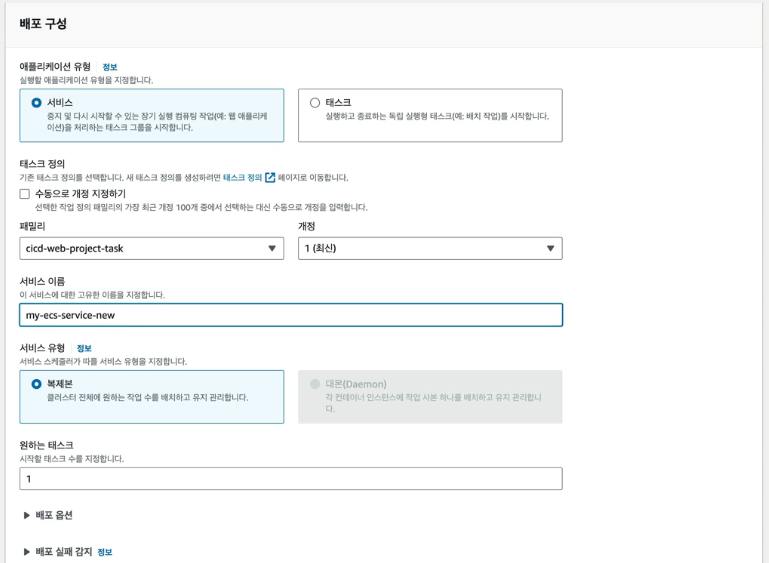

- 앱 어플리케이션의 경우 서비스, 배치 형태의 작업은 태스크를 선택합니다. 저희는 서비스를 선택하겠습니다.
- 배포 구성에 있어서 패밀리는 전에 생성한 task 를 선택합니다.
- lb 를 테스트 하기위해 우너하는 테스크는 그림과 다르게 2를 선택합니다.
- 네트워킹의 옵션으로는 가용 가능한 vpc 와 3개정도의 subnet 을 선택합니다.

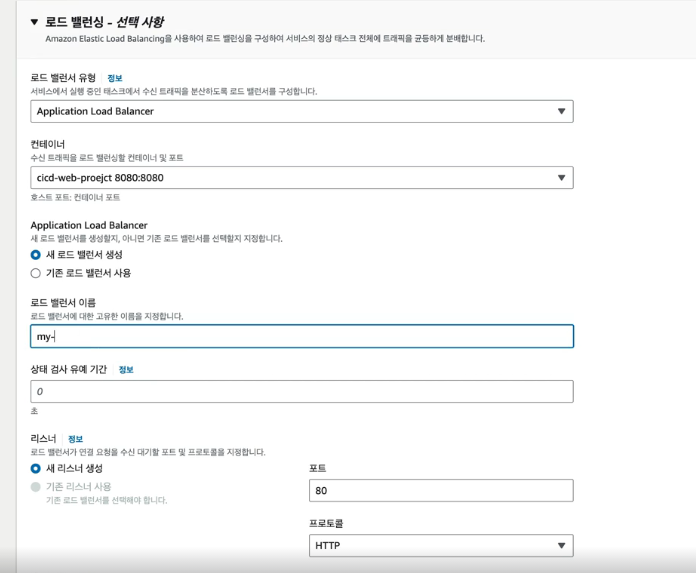

- 2개의 컨테이너를 생성하기 때문에 즉 tomcat 서버가 2개가 기동되기 때문에 각각의 주소가 동적으로 변경되기 때문에 사용자는 해당 서버를 알수 없기 때문에 lb 가 필요하게 된다.
- 대상그룹의 경우 default 값인 현재 task service 들을 선택합니다.

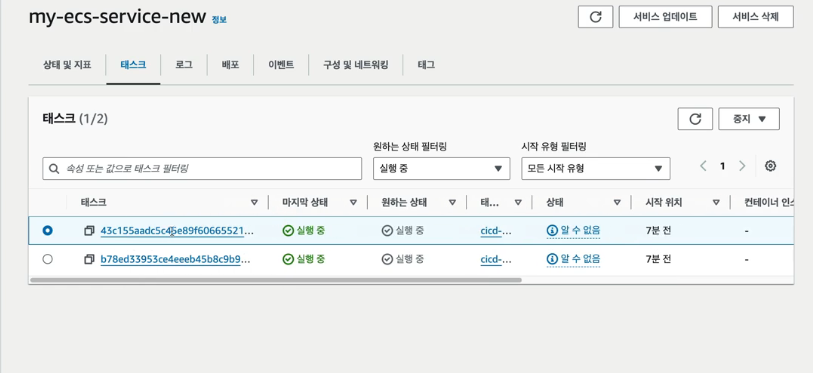

- 설정은 여기까지 후 서비스를 생성해준다.
