EKS 네트워크

AWS VPC CNI

EKS에서 지원하는 유일한 CNI 플로그인입니다.
EKS 클러스터는 VPC 내부에서 동작합니다. 즉, VPC 네트워크 환경의 영향을 받습니다.
파드는 클러스터가 배포된 서브넷 대역에서 CNI를 통해 IP를 할당받습니다.
VPC CNI(Container Network Interface)는 VCP 네트워크와 EKS 네트워크 간 인터페이스 역할을 수행합니다.
파드와 IP 대역과 노드의 IP 대역이 같기 때문에 직접 통신이 가능합니다.
- K8s Calico CNI의 경우 파드 IP 대역과 노드의 IP 대역이 상이합니다.
VPC CNI는 동일한 네트워크 대역 안에서 파드 간 직접 통신이 이루어지기 때문에 오버레이(VXLAN, IP-IP 통신으로 인한 오버헤드가 발생하지 않습니다.

L-IPAM

L-IPAM(Local IP Address Manager)은 네트워크 내의 IP 주소를 관리하는 소프트웨어 도구입니다.
L-IPAM은 IP를 할당 및 추적하여 IP 중복없이 주소 공간을 효율적으로 사용할 수 있게 해줍니다.

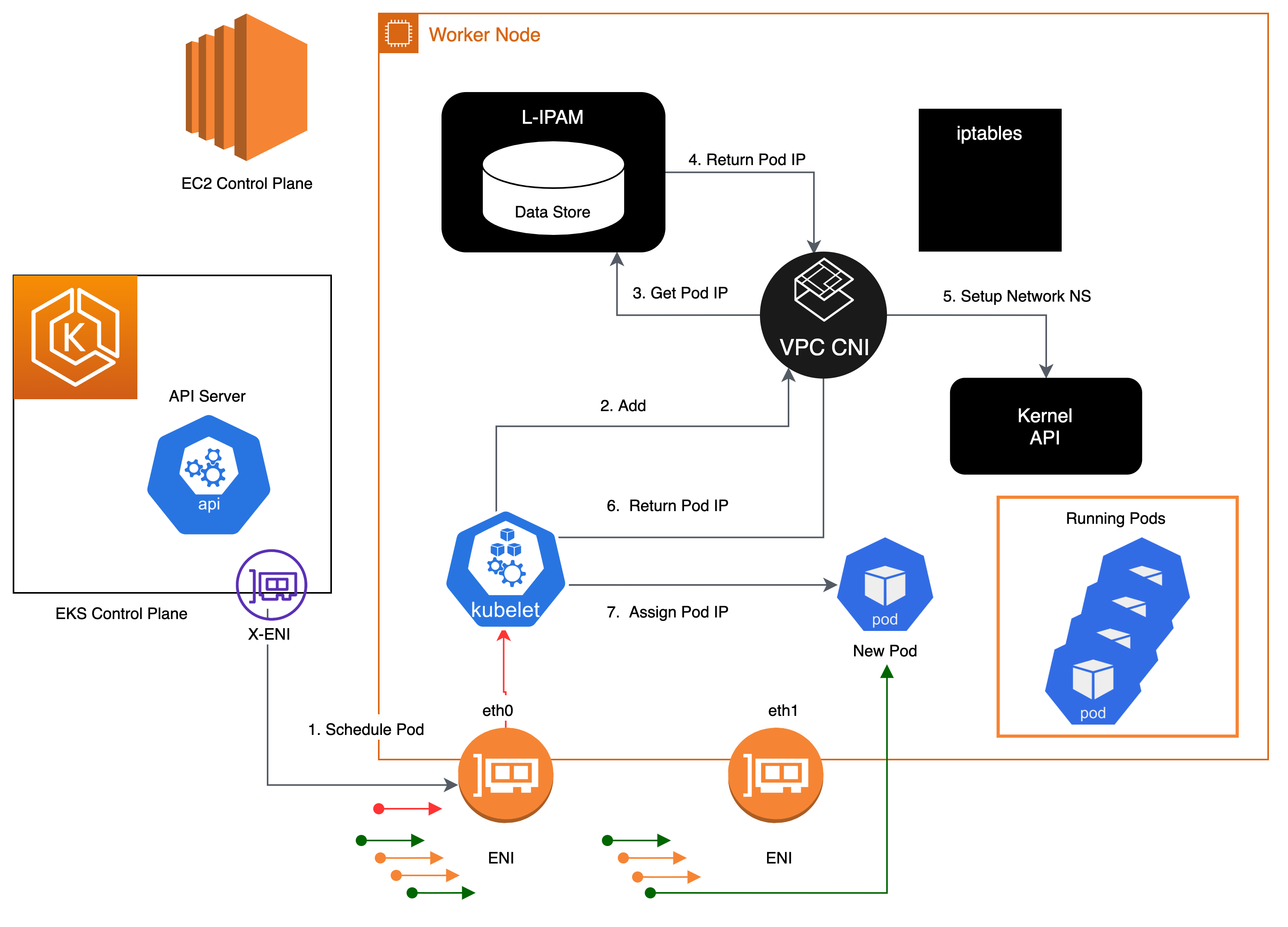

AWS VPC CNI는 EKS Addon으로 제공되며 aws_node라는 DaemonSet으로 모든 노드에 배포되는데, aws_node의 일부로 L-IPAM을 설치하여 파드의 IP를 할당받는 방식을 사용합니다.

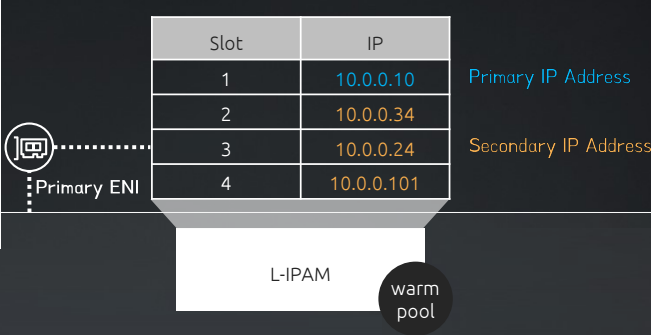

Kubelet에서 파드를 추가하라는 요청을 받으면, L-IPAM은 IP warm-pool에서 사용가능한 보조 IP 주소를 파드에 할당합니다.
L-IPAM의 warm-pool은 DaemonSet이 시작될 때마다 Kubelet을 통해 파드의 이름, 네임스페이스, IP 주소 등의 파드 정보를 통해 IP warm-pool을 구축합니다.

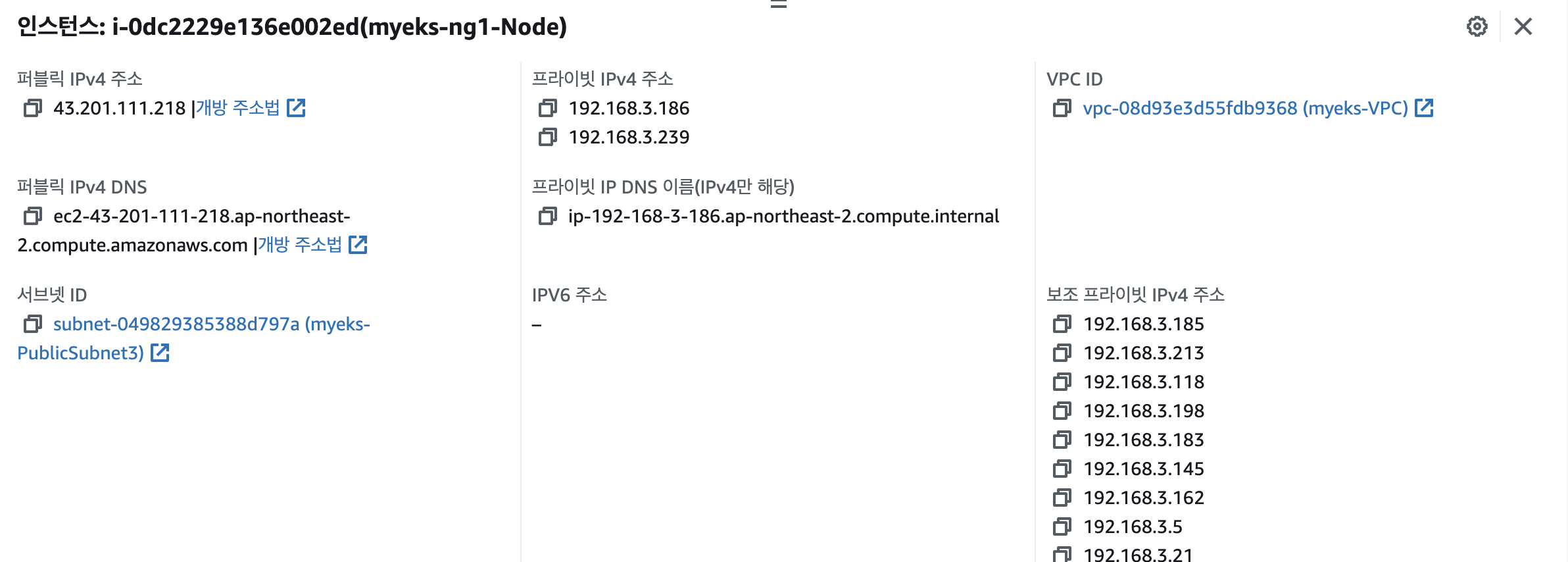

EC2 인스턴스는 유형마다 ENI의 최대 개수가 정해져 있는데, L-IPAM을 사용하면 VPC CNI가 IP를 할당하는 범위를 정해서 IPv4 28bit(IP 16개) 서브넷을 위임하여 보다 많은 IP를 사용할 수 있게 해줍니다.

실습 진행

1. 인프라 배포

CloudFormation을 통해 인프라를 배포합니다. 구성된 인프라의 아키텍처는 아래와 같습니다.

2. 기본 구성 확인

# 디폴트 네음스페이스 적용
kubectl ns default

# 클러스터 배포 확인
kubectl cluster-info
eksctl get cluster
eksctl get nodegroup --cluster $CLUSTER_NAME

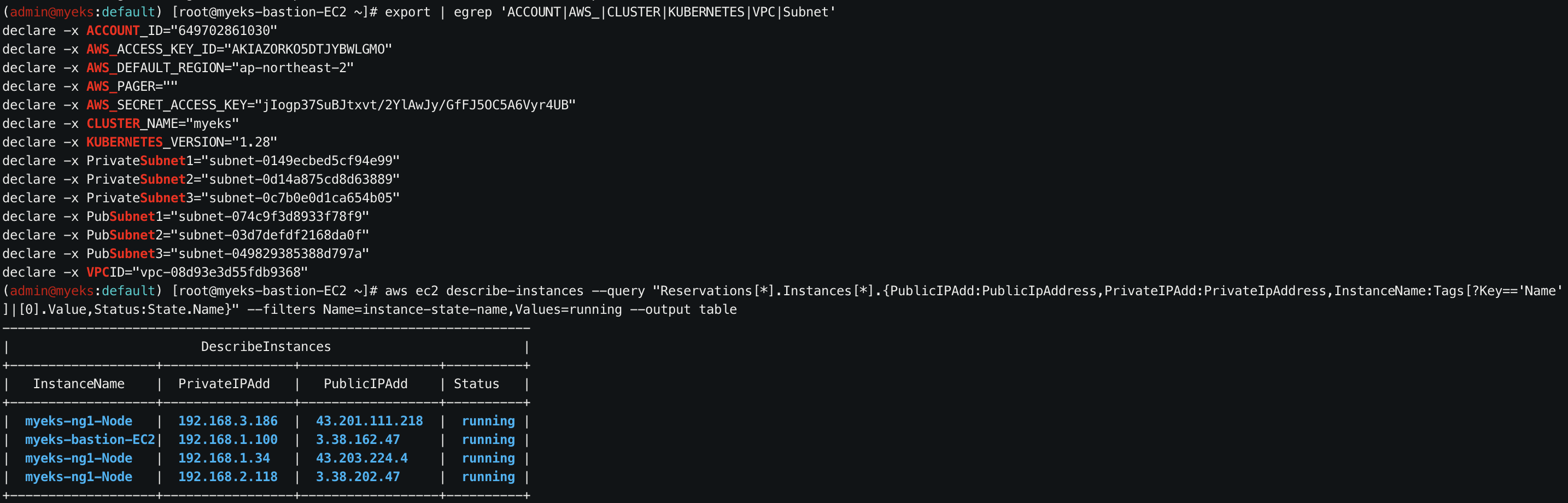

# 환경변수 확인
export | egrep 'ACCOUNT|AWS_|CLUSTER|KUBERNETES|VPC|Subnet'

# 노드 정보 확인
kubectl get node --label-columns=node.kubernetes.io/instance-type,ekmazonaws.com/capacityType,topology.kubernetes.io/zone

# 노드 IP 주회 및 노드의 프라이빗 IP를 환경변수로 지정aws ec2 describe-instances --query "Reservations[*].Instances[*].{PublicIPAdd:PublicIpAddress,PrivateIPAdd:PrivateIpAddress,InstanceName:Tags[?Key=='Name']|[0].Value,Status:State.Name}" --filters Name=instance-state-name,Values=running --output table
N1=$(kubectl get node --label-columns=topology.kubernetes.io/zone --selector=topology.kubernetes.io/zone=ap-northeast-2a -o jsonpath={.items[0].status.addresses[0].address})
N2=$(kubectl get node --label-columns=topology.kubernetes.io/zone --selector=topology.kubernetes.io/zone=ap-northeast-2b -o jsonpath={.items[0].status.addresses[0].address})
N3=$(kubectl get node --label-columns=topology.kubernetes.io/zone --selector=topology.kubernetes.io/zone=ap-northeast-2c -o jsonpath={.items[0].status.addresses[0].address})
echo "export N1=$N1" >> /etc/profile
echo "export N2=$N2" >> /etc/profile
echo "export N3=$N3" >> /etc/profile
echo $N1, $N2, $N3

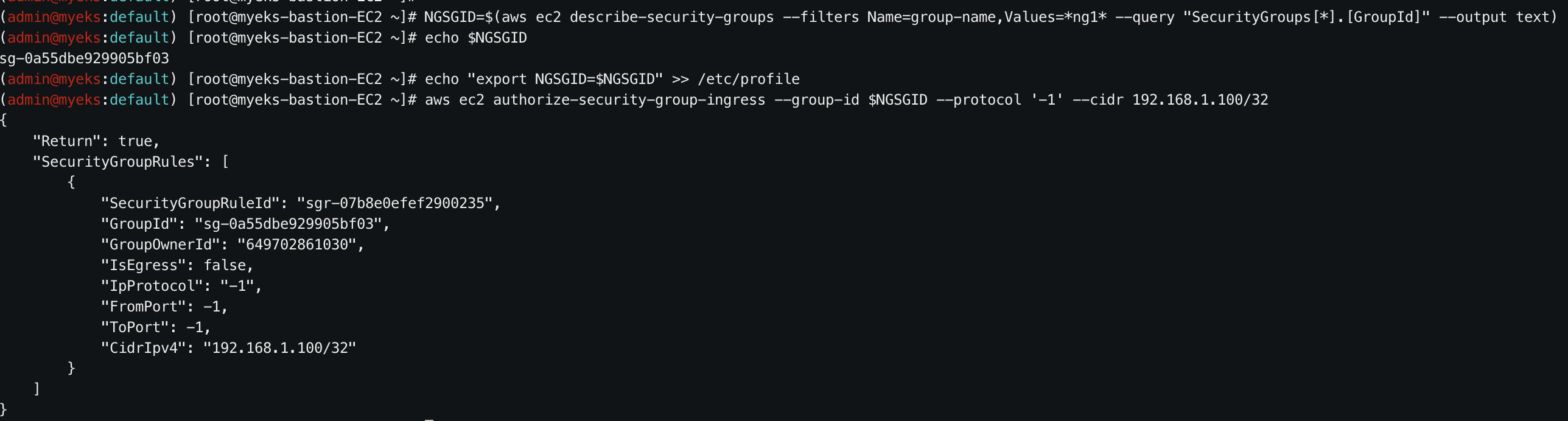

# Secondary Group Rule 추가
NGSGID=$(aws ec2 describe-security-groups --filters Name=group-name,Values=*ng1* --query "SecurityGroups[*].[GroupId]" --output text)
echo $NGSGID
echo "export NGSGID=$NGSGID" >> /etc/profile
aws ec2 authorize-security-group-ingress --group-id $NGSGID --protocol '-1' --cidr 192.168.1.100/32

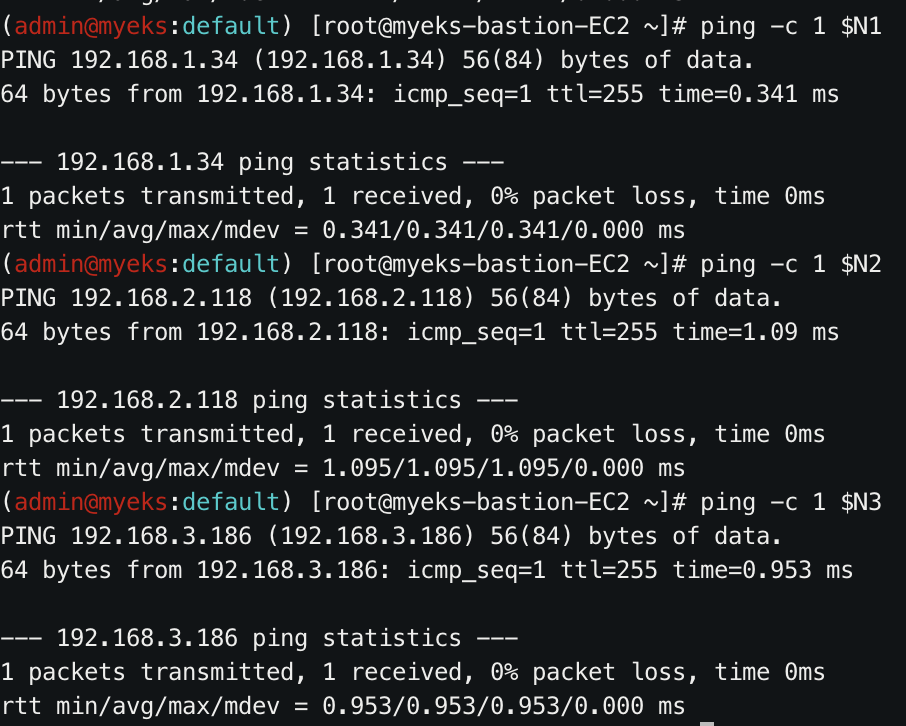

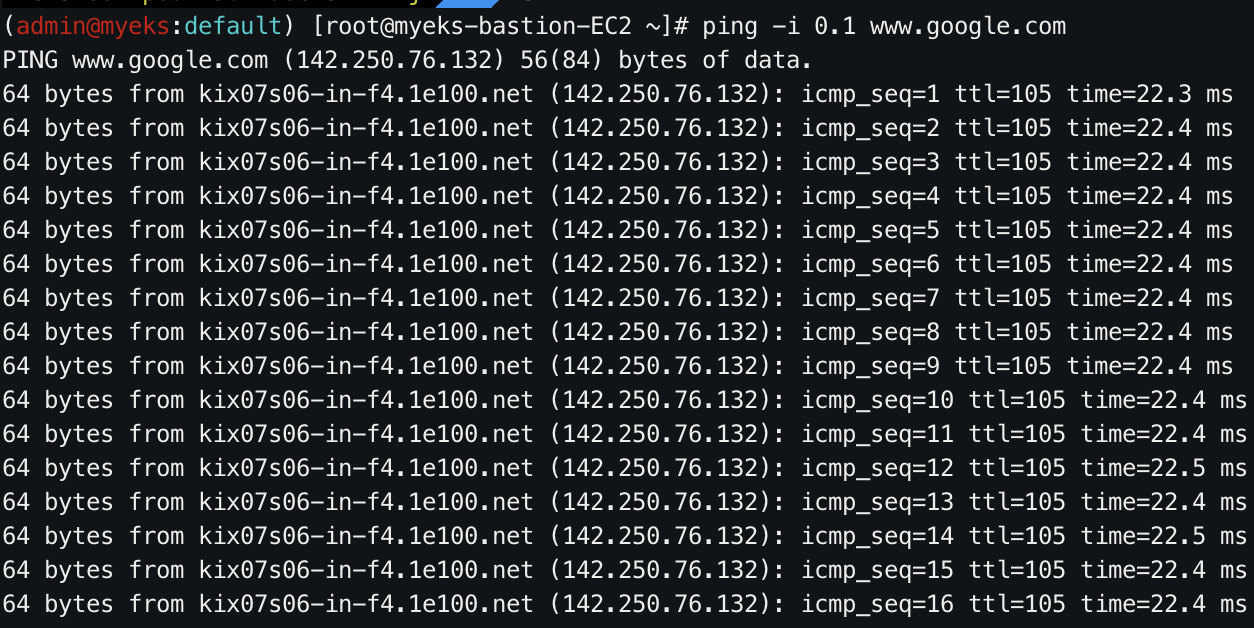

# 핑테스트 (EC2 -< Worker Nodes)
ping -c 1 $N1
ping -c 1 $N2
ping -c 1 $N3

3. Addon 확인

EKS -> 클러스터 선택 -> 추가기능 탭에서 Addon을 확인할 수 있습니다.

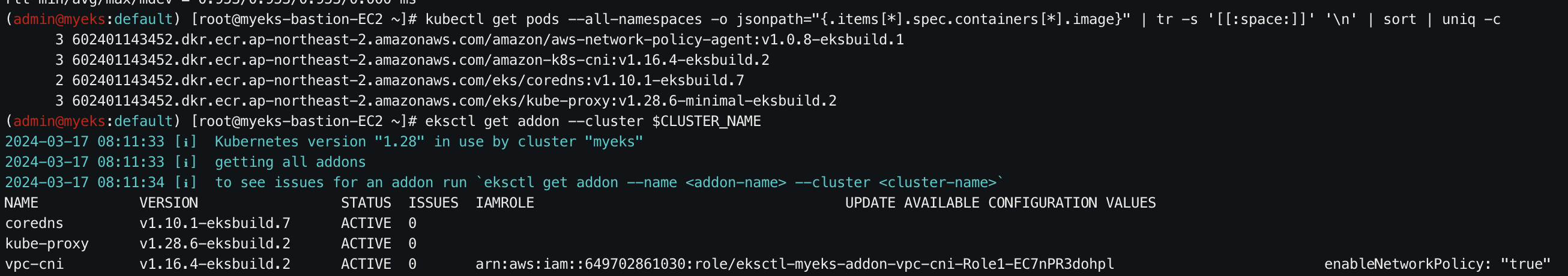

# 모든 파드의 커네이너 이미지 정보 확인
kubectl get pods --all-namespaces -o jsonpath="{.items[*].spec.containers[*].image}" | tr -s '[[:space:]]' '\n' | sort | uniq -c
# Addon 정보 확인
eksctl get addon --cluster $CLUSTER_NAME
# K8s 버전별 Addon 지원 확인
eksctl utils describe-addon-versions --kubernetes-version 1.29 | grep AddonName | wc -l
eksctl utils describe-addon-versions --kubernetes-version 1.28 | grep AddonName | wc -l

4. 네트워크 정보 확인

# 파드 모니터링
watch -d kubectl get pod -A
# CNI 정보 확인
ubectl describe daemonset aws-node --namespace kube-system | grep Image | cut -d "/" -f 2
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i tree /var/log/aws-routed-eni; echo; done
ssh ec2-user@$N1 sudo cat /var/log/aws-routed-eni/plugin.log | jq
# kube-proxy 모드 확인
kubectl describe cm -n kube-system kube-proxy-config | grep mode
# 파드 정보 확인
kubectl get pod -n kube-system -o=custom-columns=NAME:.metadata.name,IP:.status.podIP,STATUS:.status.phase
# ENI & veth pair 정보 확인
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i sudo ip -br -c addr; echo; done
# kube-proxy iptables 확인
ssh ec2-user@$N1 sudo iptables -t nat -S

kube-proxy 모드로 iptables을 사용하는 이유
- IPVS의 경우 서비스 수가 10000를 초과하는 대규모 클러스터에 적합합니다. 소규모 클러스터에서는 iptables가 더 적합할 수 있습니다.

5. 노드에서 네트워크 정보 확인

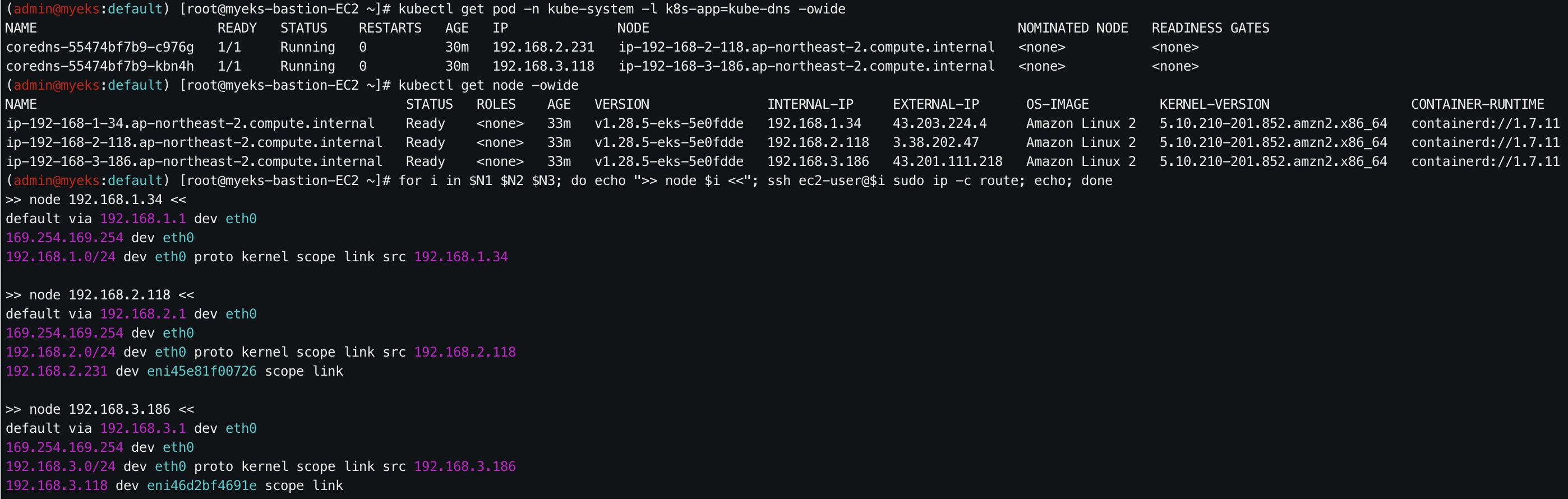

# coredns 파드 IP 조회
kubectl get pod -n kube-system -l k8s-app=kube-dns -owide
# 노드 IP 조회
kubectl get node -owide
# 호스트 Routing Table 조회 -> veth coredns IP 일치 확인
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i sudo ip -c route; echo; done

네트워크 네임스페이스는 호스트와 파드 별로 구분됩니다.
aws-node와 kube-proxy 파드는 호스트의 IP 주소를 사용합니다.
- 파드 옵션 중 hostNetwork가 true일 때
aws-node와 kube-proxy 파드는 포트를 구분하여 서비스합니다.
coredns 파드는 veth로 호스트와 eniY@ifN 인터페이스로 연결되어 있고, 파드와는 eth0으로 연결되어 있습니다.

6. 파드 추가 생성 후 네트워크 정보 확인

# 테스트용 파드 생성
cat <<EOF | kubectl create -f -
> apiVersion: apps/v1
> kind: Deployment
> metadata:
>   name: netshoot-pod
> spec:
>   replicas: 3
>   selector:
>     matchLabels:
>       app: netshoot-pod
>   template:
>     metadata:
>       labels:
>         app: netshoot-pod
>     spec:
>       containers:
>       - name: netshoot-pod
>         image: nicolaka/netshoot
>         command: ["tail"]
>         args: ["-f", "/dev/null"]
>       terminationGracePeriodSeconds: 0
> EOF
# 파드 생성 확인
kubectl get pod -o wide

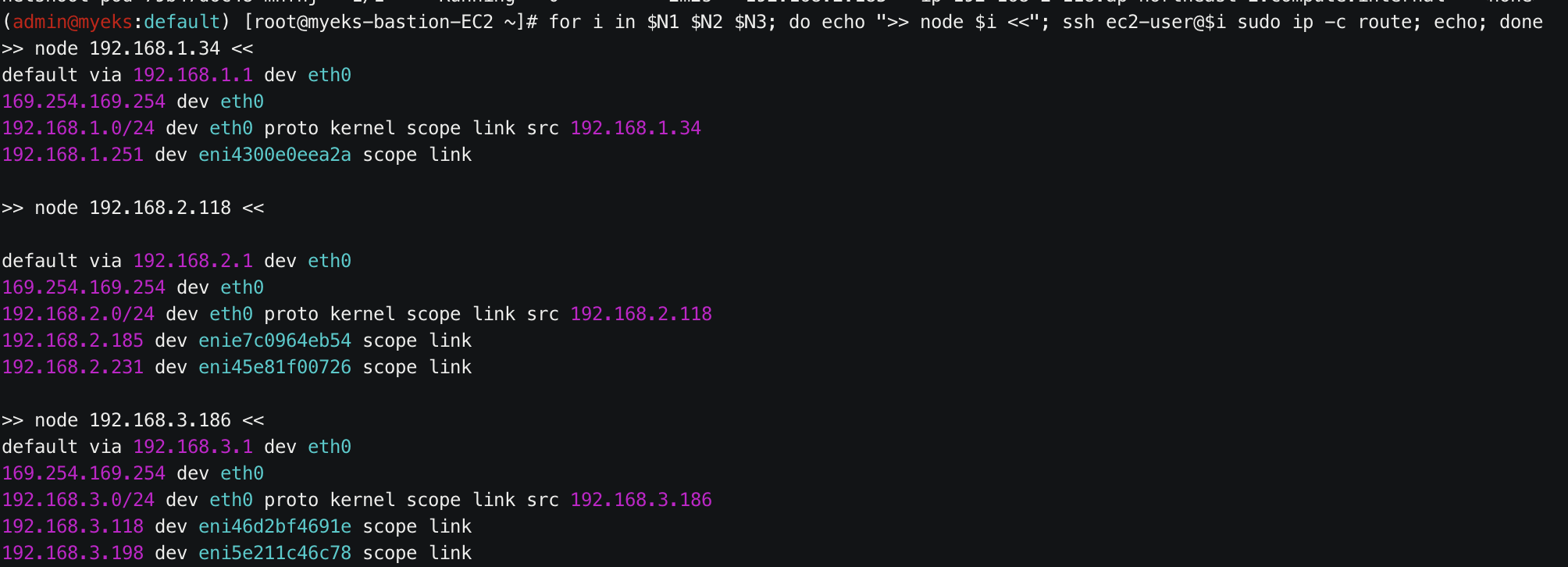

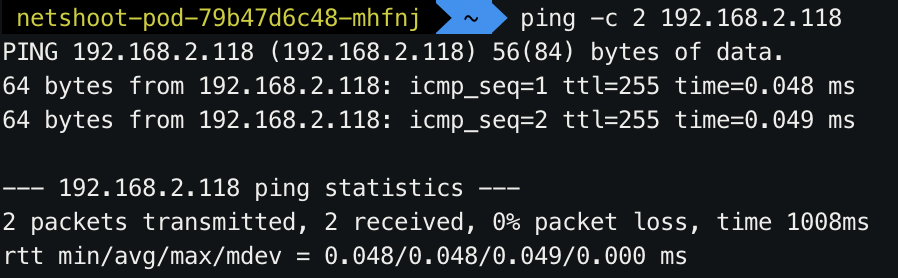

# 호스트 라우팅 테이블 조회 -> 워크노드 1 veth 인터페이스 생성 확인
for i in $N1 $N2 $N3; do echo ">> node $i <<"; ssh ec2-user@$i sudo ip -c route; echo; done
