One Node Architecture

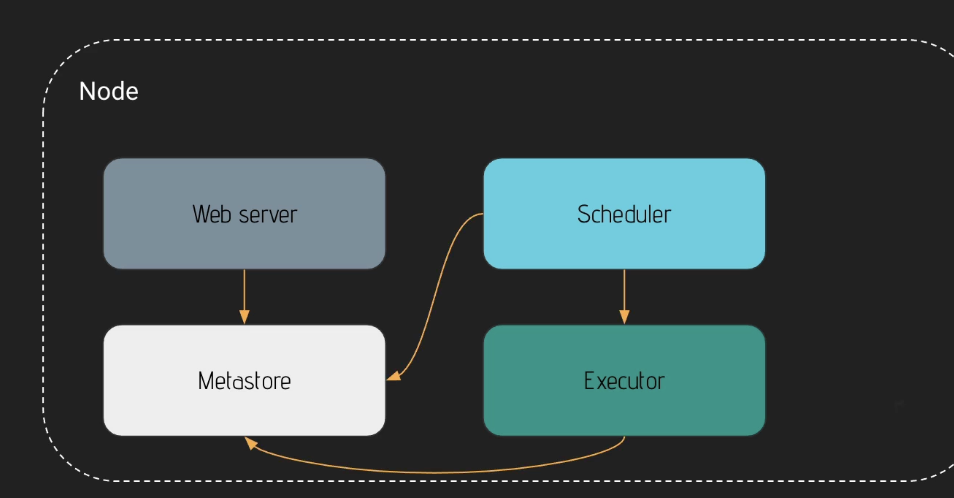

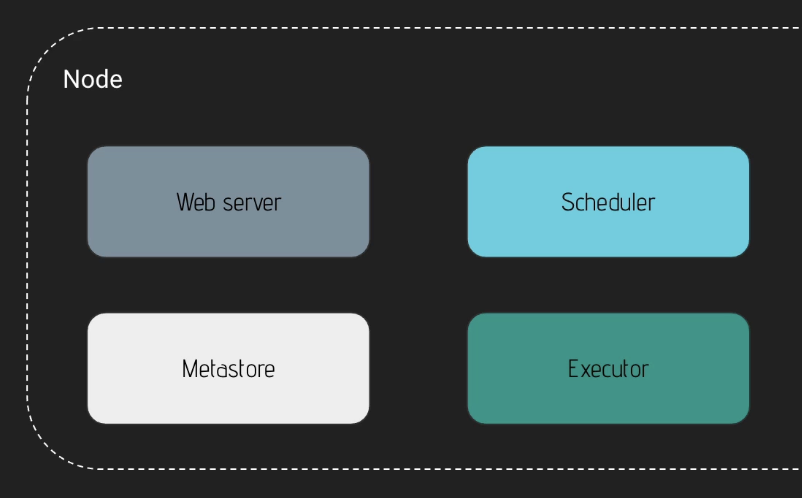

하나의 노드는 Web Server와, Scheduler, MetaStore, Executor로 구성됩니다.
- 먼저 웹서버는 Meta Database에 기반해서 Metadata를 fetch해서 Dag, Task Instance, User Interface에 해당하는 정보를 Display합니다.
- Scheduler는 Meta Database 및 Executor와 상호 작용합니다. Dag를 Trigger합니다.
- 마지막으로, Executor는 Meta Database를 완료된 Task들의 상태를 업데이트합니다.
Airflow에선 Meta Database를 활용해서 Scheduler, Executor, Webserver는 상호작용합니다.

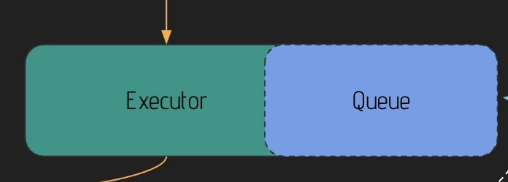

Executor에겐 내부 Queue가 있습니다. 이 Queue는 Executor의 일부입니다. 만약 Local Executor를 사용할 경우, Queue 안의 Task가 순서대로 실행되는 방식입니다. 이 One Node Architecture 구조는 훌륭하지만, 다양한 데이터파이프라인을 처리하기에는 스케일링이 필요합니다.

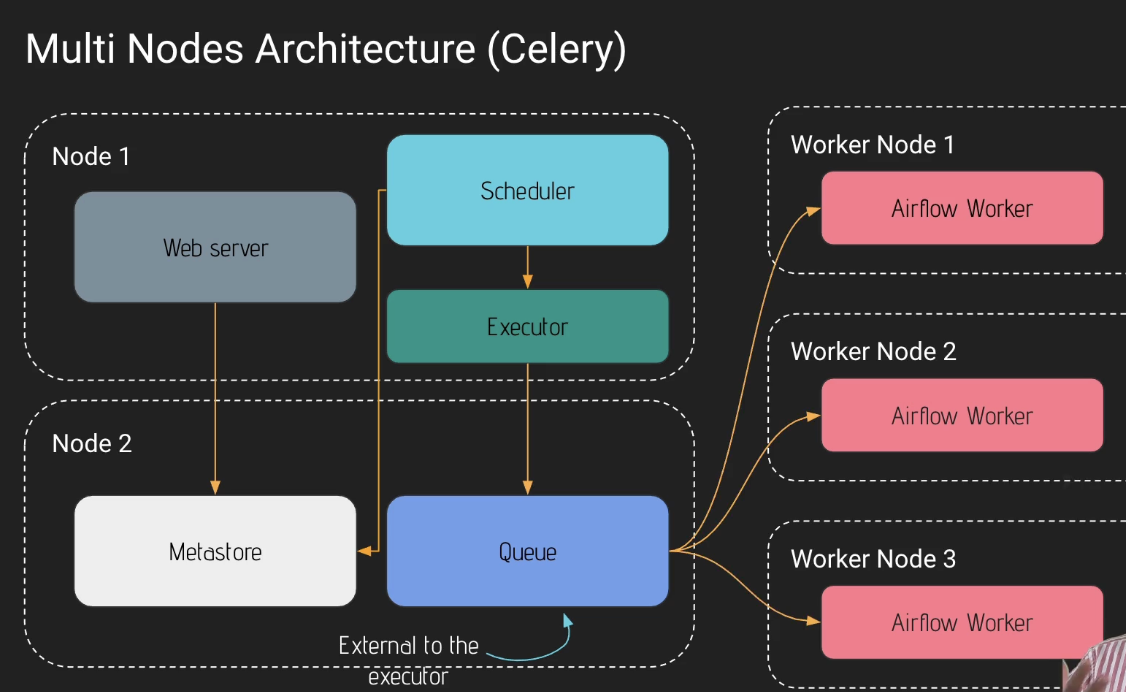

Multi Nodes Architecture(Celery)
Celery를 사용하는 것은 여러 컴퓨터에서 작업을 처리하는 방법 중 하나입니다.
- 첫번째 노드는 Web Server, Scheduler, Executor를 가지고 있습니다.
- 두번째 노드는 MetaStore와 Queue를 가지고 있습니다. 여기서 방금 전 One Node Architecture와 다른 것은, Queue가 노드 밖에 있다는 점입니다. 이 Queue는 다중 컴퓨터와 다중 작업자 노드 사이에 작업을 분산하는데 사용됩니다. Rabbit MQ 혹은 Redis를 사용합니다.
- 또한 다량의 Worke Node를 가지고 있습니다.
상호작용
- Web Server가 MetaStore에서 데이터를 fetch합니다.
- 다음은 Scheduler가 Executor, Metastore와 상호작용합니다.
- Executor가 Task를 Queue로 밀어넣습니다.
- 각 Worker Node들은 Queue(Rabbit MQ, Redis Queue)에서 각 Task를 가져옵니다.

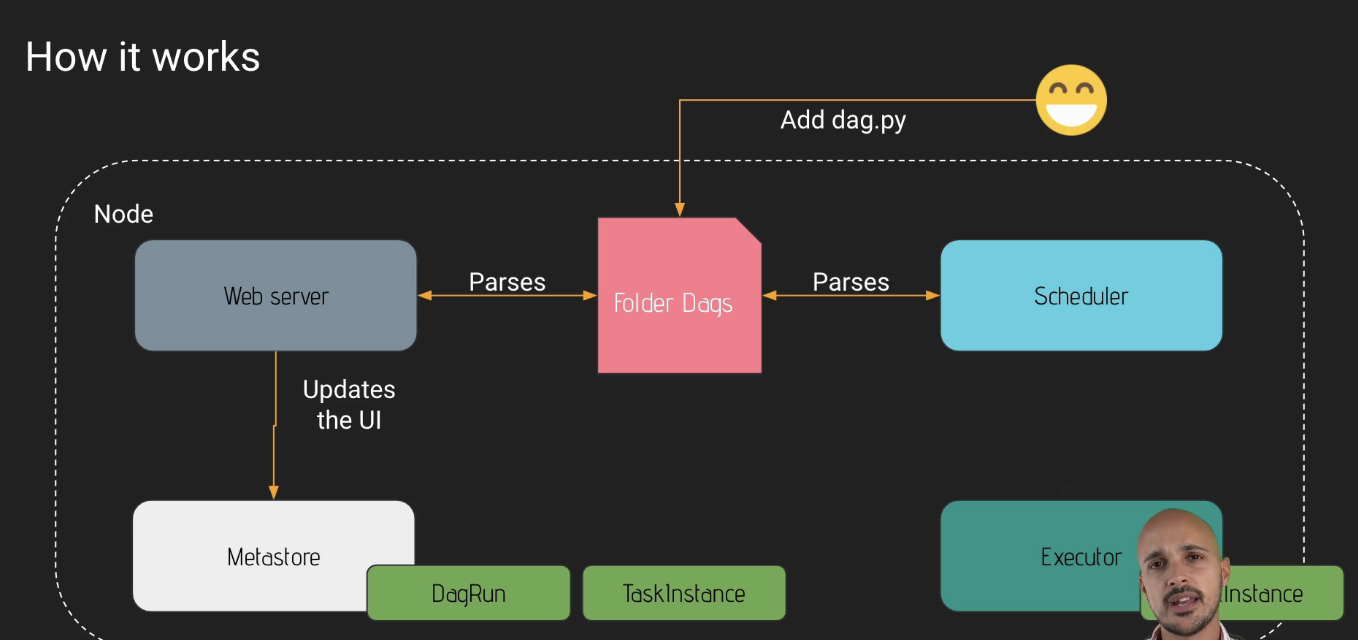

Task가 Trigger되면 발생하는 일
-

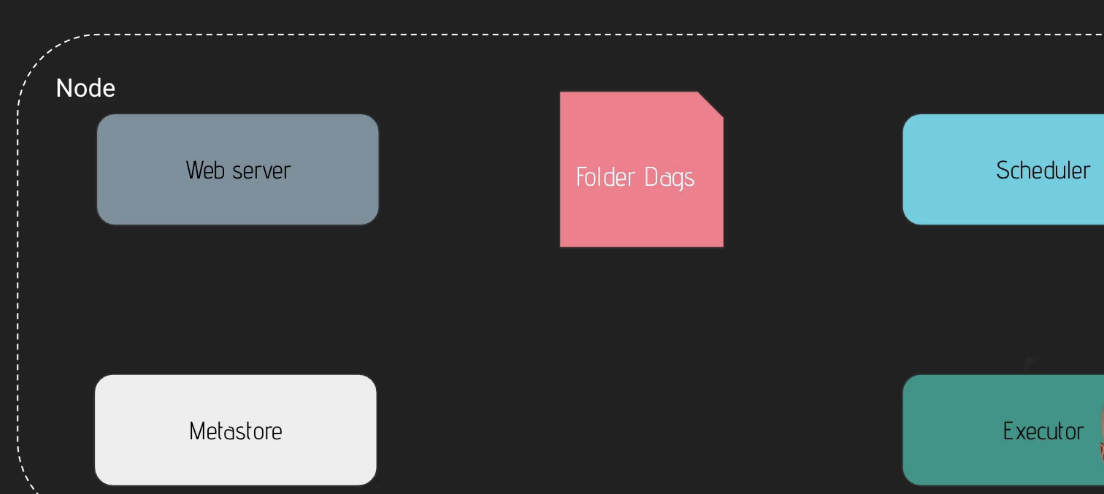

폴더에 새 Dag.py가 생긴다면
-
Scheduler와 Webserver가 Dag를 Parsing합니다.
-
이 때 Scheduler는 MetaStore에 DagRun 객체를 생성합니다. 이 때 Dag 객체는 Dag 실행 인스턴스에 불과합니다. DagRun 객체는 데이터베이스에 저장됩니다.
-
Scheduler는 MetaStore의 상태 스케줄러와 일치하는 TaskInstance를 MetaStore에 만듭니다. 이후 TaskInstance를 상태 Queue에 있는 채로 Executor에게 보냅니다.
-
Executor가 Task를 Run할 준비가 됐다면, TaskInstance의 상태를 Running으로 업데이트합니다. 그리고 Executor는 MetaStore의 task의 상태를 업데이트합니다.
-
만약 Task가 완료됐다면, Executor는 MetaStore의 Task의 상태를 업데이트합니다.
-
이후 Scheduler는 task가 끝났는지, 조금 더 task를 수행할 것이 있는지 구분합니다.
-
만약 잘 종료 됐다면, Dag Object의 상태는 completed로 전환됩니다.
-
마지막으로 WebServer는 UI를 Metastore의 정보를 통해서 업데이트합니다(새로고침하면 MetaStore의 정보를 기반으로 업데이트 됩니다)
Dag 탐지 관련 세팅
Airflow config 파일을 통해 수정할 수 있습니다.
Scheduler
-
min_file_process_interval
Dag 파일이 parsing 되기까지 기다리는 시간(초)입니다. dag_file을 업데이트했다면, 업데이트 되는 최소의 시간이라고 보시면 됩니다. 기본값은 30초입니다. -
dag_dir_list_interval
얼마나 자주 Dags 디렉토리를 찾아서, 새로운 Dags 파일을 찾아낼지에 대한 옵션입니다. 기본값은 5분입니다.
WebServer
- worker_refresh_interval
Worker batch를 새롭게 고치기 전에 기다려야하는 시간입니다. 기본적으로 30초입니다. 웹 서버가 30초마다 DAG 폴더에서 새로운 DAG를 Parsing 한다는 것입니다.
