서킷 브레이커란?
- 서킷 브레이커는 마이크로서비스 간의 호출 실패를 감지하고 시스템의 전체적인 안정성을 유지하는 패턴
- 외부 서비스 호출 실패 시 빠른 실패를 통해 장애를 격리하고, 시스템의 다른 부분에 영향을 주지 않도록 한다.

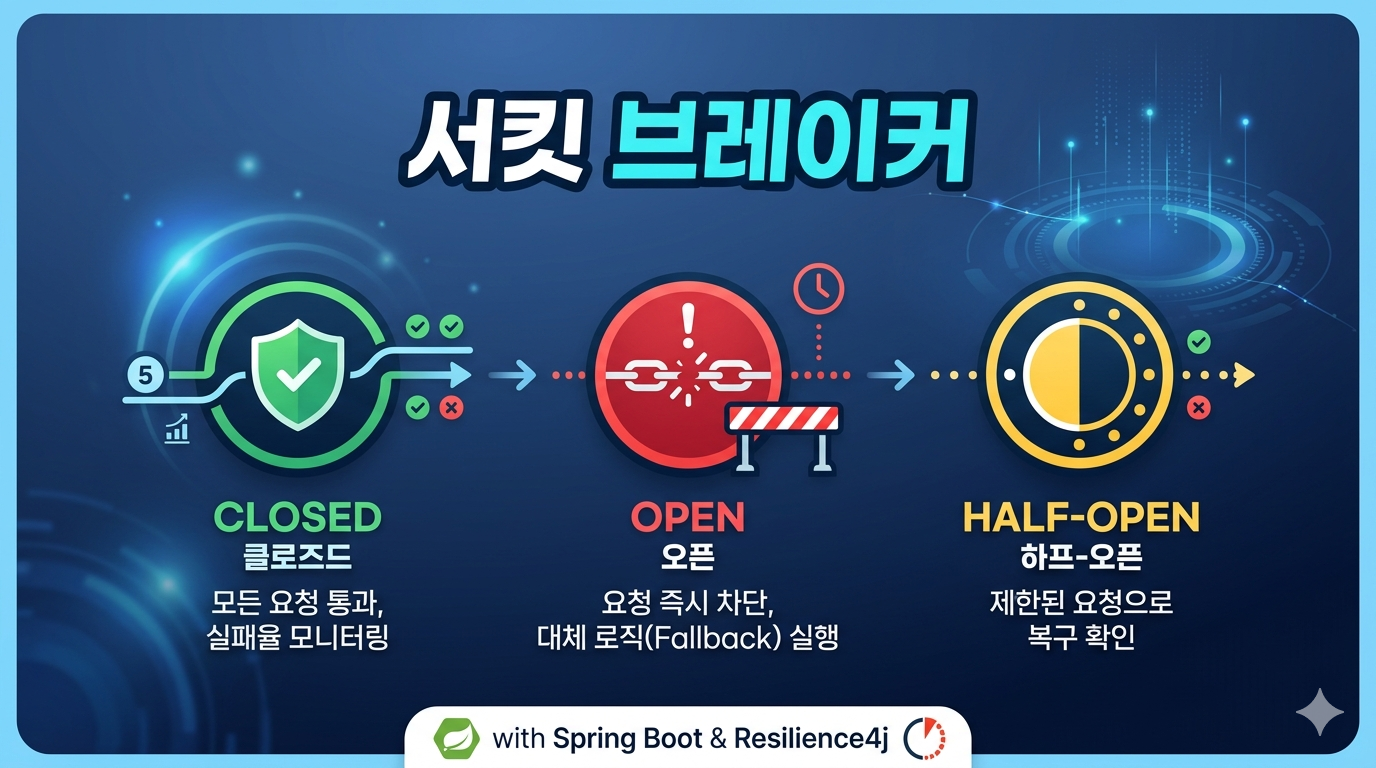

- 상태 변화: 클로즈드 -> 오픈 -> 하프-오픈
Resilience4j란?
- Resilience4j는 서킷 브레이커 라이브러리로 서비스 간의 호출 실패를 감지하고 시스쳄의 안정성을 유지한다.
- 다양한 서킷 브레이커 기능을 제공하며 장애 격리 및 빠른 실패를 통해 복원력을 높인다.
Resilience4j의 주요 특징
- 서킷 브레이커 상태: 클로즈드, 오픈, 하프-오픈 상태를 통해 호출 실패를 관리
- Fallback: 호출 실패 시 대체 로직을 제공하여 시스템 안정성 확보
- 모니터링: 서킷 브레이커 상태를 모니터링하고 관리할 수 있는 다양한 도구 제공
서킷 브레이커 상태
클로즈드(Closed)
- 기본 상태로 모든 요청을 통과시킨다.
- 이 상태에서 호출이 실패하면 실패 카운터가 증가한다.
- 실패율이 설정된 임계값을 초과하면 서킷 브레이커가 오픈 상태로 전환된다.
오픈(Open)
- 서킷 브레이커가 오픈 상태로 전환되면 모든 요청을 즉시 실패로 처리한다.
- 이 상태에서 요청이 실패하지 않고 바로 에러 응답을 반환한다.
- 설정된 대기 시간이 지난 후 서킷 브레이커는 하프-오픈 상태로 전환된다.
하프-오픈(Half-Open)
- 오픈 상태에서 대기 시간이 지나면 서킷 브레이커는 하프-오픈 상태로 전환된다.
- 하프-오픈 상태에서는 제한된 수의 요청을 허용하여 시스템이 정상 상태로 복구되었는지 확인한다.
- 요청이 성공하면 서킷 브레이커는 클로즈드 상태로 전환된다.
Resilience4j 설정
Resilience4j 의존성 추가
build.gradle
dependencies {
implementation 'io.github.resilience4j:resilience4j-spring-boot3:2.2.0'
implementation 'org.springframework.boot:spring-boot-starter-aop'
}io.github.resilience4j:resilience4j-spring-boot3:2.2.0를 사용할 것이다. Spring Starter에서도 Resilience4j를 제공하는데 io.github.resilience4j:resilience4j-spring-boot3:2.2.0를 사용하는 이유는 Spring Starter에서 제공하는 Resilience4j는 추상화 계층을 포함하고 실제 구현체는 포함되어 있지 않다. 그렇기 때문에 이미 구현체가 있는 io.github.resilience4j:resilience4j-spring-boot3:2.2.0를 사용할 것이다.
물론 Spring Starter에서 제공하는 Resilience4j를 사용하여 직접 구현체를 구현하여 사용할 수도 있다.
Resilience4j 설정 파일
application.yml
resilience4j:
circuitbreaker:
configs:
default: # 기본 구성 이름
registerHealthIndicator: true # 애플리케이션의 헬스 체크에 서킷 브레이커 상태를 추가하여 모니터링 가능
# 서킷 브레이커가 동작할 때 사용할 슬라이딩 윈도우의 타입을 설정
# COUNT_BASED: 마지막 N번의 호출 결과를 기반으로 상태를 결정
# TIME_BASED: 마지막 N초 동안의 호출 결과를 기반으로 상태를 결정
slidingWindowType: COUNT_BASED # 슬라이딩 윈도우의 타입을 호출 수 기반(COUNT_BASED)으로 설정
# 슬라이딩 윈도우의 크기를 설정
# COUNT_BASED일 경우: 최근 N번의 호출을 저장
# TIME_BASED일 경우: 최근 N초 동안의 호출을 저장
slidingWindowSize: 5 # 슬라이딩 윈도우의 크기를 5번의 호출로 설정
minimumNumberOfCalls: 5 # 서킷 브레이커가 동작하기 위해 필요한 최소한의 호출 수를 5로 설정
slowCallRateThreshold: 100 # 느린 호출의 비율이 이 임계값(100%)을 초과하면 서킷 브레이커가 동작
slowCallDurationThreshold: 60000 # 느린 호출의 기준 시간(밀리초)으로, 60초 이상 걸리면 느린 호출로 간주
failureRateThreshold: 50 # 실패율이 이 임계값(50%)을 초과하면 서킷 브레이커가 동작
permittedNumberOfCallsInHalfOpenState: 3 # 서킷 브레이커가 Half-open 상태에서 허용하는 최대 호출 수를 3으로 설정
# 서킷 브레이커가 Open 상태에서 Half-open 상태로 전환되기 전에 기다리는 시간
waitDurationInOpenState: 20s # Open 상태에서 Half-open 상태로 전환되기 전에 대기하는 시간을 20초로 설정application.yml파일 통해 다양한 설정을 할 수 있다.
Fallback
Fallback 메서드는 외부 서비스 호출이 실패했을 때 대체 로직을 제공하는 메서드이다.
@Service
public class MyService {
@CircuitBreaker(name = "myService", fallbackMethod = "fallbackMethod")
public String myMethod() {
// 외부 서비스 호출
return externalService.call();
}
public String fallbackMethod(Throwable t) {
return "Fallback response";
}
}myMethod()에서 외부 서비스 호출 시 실패했을 때@CircuitBreaker에fallbackMethod로 지정된fallbackMethod()가 대체 로직으로 실행된다.
Fallback의 장점
- 시스템의 안정성을 높이고 장애가 발생해도 사용자에게 일정한 응답을 제공할 수 있다.
- 장애가 다른 서비스로 전파되는것을 방지한다.
서킷 브레이커 실습
Product.java
import lombok.AllArgsConstructor;
import lombok.Data;
import lombok.NoArgsConstructor;
@Data
@AllArgsConstructor
@NoArgsConstructor
public class Product {
private String id;
private String title;
}ProductController.java
import lombok.RequiredArgsConstructor;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.PathVariable;
import org.springframework.web.bind.annotation.RestController;
@RestController
@RequiredArgsConstructor
public class ProductController {
private final ProductService productService;
@GetMapping("/product/{id}")
public Product getProduct(@PathVariable("id") String id) {
return productService.getProductDetails(id);
}
}ProductService.java
import org.slf4j.Logger;
import org.slf4j.LoggerFactory;
import org.springframework.stereotype.Service;
import io.github.resilience4j.circuitbreaker.CircuitBreakerRegistry;
import io.github.resilience4j.circuitbreaker.annotation.CircuitBreaker;
import jakarta.annotation.PostConstruct;
import lombok.RequiredArgsConstructor;
@Service
@RequiredArgsConstructor
public class ProductService {
private final Logger log = LoggerFactory.getLogger(getClass());
private final CircuitBreakerRegistry circuitBreakerRegistry;
@PostConstruct
public void registerEventListener() {
circuitBreakerRegistry.circuitBreaker("productService").getEventPublisher()
.onStateTransition(event -> log.info("#######CircuitBreaker State Transition: {}", event)) // 상태 전환 이벤트 리스너
.onFailureRateExceeded(event -> log.info("#######CircuitBreaker Failure Rate Exceeded: {}", event)) // 실패율 초과 이벤트 리스너
.onCallNotPermitted(event -> log.info("#######CircuitBreaker Call Not Permitted: {}", event)) // 호출 차단 이벤트 리스너
.onError(event -> log.info("#######CircuitBreaker Error: {}", event)); // 오류 발생 이벤트 리스너
}
@CircuitBreaker(name = "productService", fallbackMethod = "fallbackGetProductDetails")
public Product getProductDetails(String productId) {
log.info("###Fetching product details for productId: {}", productId);
if ("111".equals(productId)) {
log.warn("###Received empty body for productId: {}", productId);
throw new RuntimeException("Empty response body");
}
return new Product(
productId,
"Sample Product"
);
}
public Product fallbackGetProductDetails(String productId, Throwable t) {
log.error("####Fallback triggered for productId: {} due to: {}", productId, t.getMessage());
return new Product(
productId,
"Fallback Product"
);
}
// 이벤트 설명 표
// +---------------------------+-------------------------------------------------+--------------------------------------------+
// | 이벤트 | 설명 | 로그 출력 |
// +---------------------------+-------------------------------------------------+--------------------------------------------+
// | 상태 전환 (Closed -> Open) | 연속된 실패로 인해 서킷 브레이커가 오픈 상태로 전환되면 발생 | CircuitBreaker State Transition: ... |
// | 실패율 초과 | 설정된 실패율 임계치를 초과하면 발생 | CircuitBreaker Failure Rate Exceeded: ... |
// | 호출 차단 | 서킷 브레이커가 오픈 상태일 때 호출이 차단되면 발생 | CircuitBreaker Call Not Permitted: ... |
// | 오류 발생 | 서킷 브레이커 내부에서 호출이 실패하면 발생 | CircuitBreaker Error: ... |
// +---------------------------+-------------------------------------------------+--------------------------------------------+
// +------------------------------------------+-------------------------------------------+-----------------------------------------------------------------+
// | 이벤트 | 설명 | 로그 출력 |
// +------------------------------------------+-------------------------------------------+-----------------------------------------------------------------+
// | 메서드 호출 | 제품 정보를 얻기 위해 메서드를 호출 | ###Fetching product details for productId: ... |
// | (성공 시) 서킷 브레이커 내부에서 호출 성공 | 메서드 호출이 성공하여 정상적인 응답을 반환 | |
// | (실패 시) 서킷 브레이커 내부에서 호출 실패 | 메서드 호출이 실패하여 예외가 발생 | #######CircuitBreaker Error: ... |
// | (실패 시) 실패 횟수 증가 | 서킷 브레이커가 실패 횟수를 증가시킴 | |
// | (실패율 초과 시) 실패율 초과 | 설정된 실패율 임계치를 초과하면 발생 | #######CircuitBreaker Failure Rate Exceeded: ... |
// | (실패율 초과 시) 상태 전환 (Closed -> Open) | 연속된 실패로 인해 서킷 브레이커가 오픈 상태로 전환됨 | #######CircuitBreaker State Transition: Closed -> Open at ... |
// | (오픈 상태 시) 호출 차단 | 서킷 브레이커가 오픈 상태일 때 호출이 차단됨 | #######CircuitBreaker Call Not Permitted: ... |
// | (오픈 상태 시) 폴백 메서드 호출 | 메서드 호출이 차단될 경우 폴백 메서드 호출 | ####Fallback triggered for productId: ... due to: ... |
// +------------------------------------------+-------------------------------------------+-----------------------------------------------------------------+
}application.yml
spring:
application:
name: sample
server:
port: 19090
resilience4j:
circuitbreaker:
configs:
default: # 기본 구성 이름
registerHealthIndicator: true # 애플리케이션의 헬스 체크에 서킷 브레이커 상태를 추가하여 모니터링 가능
# 서킷 브레이커가 동작할 때 사용할 슬라이딩 윈도우의 타입을 설정
# COUNT_BASED: 마지막 N번의 호출 결과를 기반으로 상태를 결정
# TIME_BASED: 마지막 N초 동안의 호출 결과를 기반으로 상태를 결정
slidingWindowType: COUNT_BASED # 슬라이딩 윈도우의 타입을 호출 수 기반(COUNT_BASED)으로 설정
# 슬라이딩 윈도우의 크기를 설정
# COUNT_BASED일 경우: 최근 N번의 호출을 저장
# TIME_BASED일 경우: 최근 N초 동안의 호출을 저장
slidingWindowSize: 5 # 슬라이딩 윈도우의 크기를 5번의 호출로 설정
minimumNumberOfCalls: 5 # 서킷 브레이커가 동작하기 위해 필요한 최소한의 호출 수를 5로 설정
slowCallRateThreshold: 100 # 느린 호출의 비율이 이 임계값(100%)을 초과하면 서킷 브레이커가 동작
slowCallDurationThreshold: 60000 # 느린 호출의 기준 시간(밀리초)으로, 60초 이상 걸리면 느린 호출로 간주
failureRateThreshold: 50 # 실패율이 이 임계값(50%)을 초과하면 서킷 브레이커가 동작
permittedNumberOfCallsInHalfOpenState: 3 # 서킷 브레이커가 Half-open 상태에서 허용하는 최대 호출 수를 3으로 설정
# 서킷 브레이커가 Open 상태에서 Half-open 상태로 전환되기 전에 기다리는 시간
waitDurationInOpenState: 20s # Open 상태에서 Half-open 상태로 전환되기 전에 대기하는 시간을 20초로 설정
management:
endpoints:
web:
exposure:
include: prometheus
prometheus:
metrics:
export:
enabled: true/product/11엔드포인트로 호출하면getProductDetails()가 정상 실행되어"Sample Product"를 반환한다./product/111엔드포인트로 호출하면RuntimeException이 발생하고,@CircuitBreaker가 예외를 감지하고fallbackGetProductDeatils를 실행하여"Fallback Product"를 반환한다. (클라이언트는 에러 대신 fallback 응답을 받는다.)/product/111로 3번이상 반복하여 호출하면 설정한 임계값(failureRateThreshold) 50%를 초과하여 오픈 상태로 전환된다.- 오픈 상태에서 id가 아닌 값으로 요청을 보내도 폴백 메서드가 실행되어
"Fallback Product"를 반환한다. - 이때는
getProductDetails()를 거치지 않고 바로 폴백 메서드가 실행되므로"###Fetching product details for productId: {}"로그가 찍히지 않는다. - 20초(
waitDurationInOpenState)가 지난후 서킷 상태가 하프-오픈 상태로 전환된다. - 하프-오픈 상태에서 3번(
permittedNumberOfCallsInHalfOpenState)의 요청이 모두 성공하면 다시 클로즈드 상태로 돌아가고 1번이라도 실패하면 다시 오픈 상태로 전환된다.
