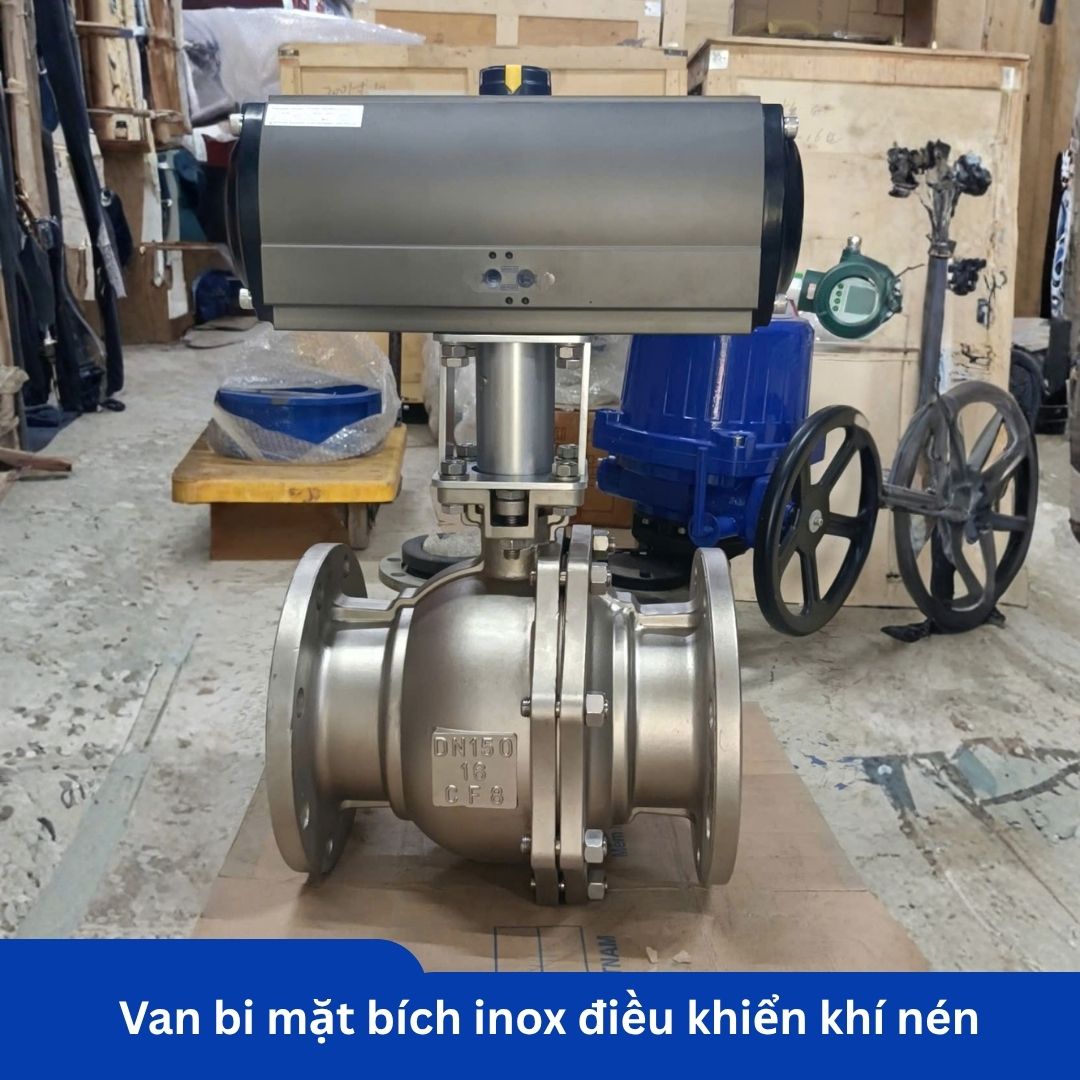

Hướng dẫn chẩn đoán và khắc phục các lỗi thường gặp ở van bi khí nén

Trong quá trình vận hành lâu dài, van bi bằng khí nén có thể phát sinh các sự cố kỹ thuật như kẹt cơ khí, rò rỉ khí nén hoặc không đi hết hành trình. Việc nắm rõ nguyên nhân và quy trình xử lý giúp kỹ thuật viên giảm thiểu thời gian dừng máy (downtime) và bảo vệ toàn bộ hệ thống tự động hóa.

Các nhóm lỗi phổ biến và phương án xử lý nhanh

Hầu hết các sự cố của van bi điều khiển khí nén tập trung ở ba nhóm chính liên quan đến cơ cấu truyền động và lưu chất.

1. Lỗi van bị kẹt cứng, không quay

Sự cố này thường xảy ra khi cặn rắn tích tụ trong bi van hoặc bánh răng của bộ truyền động bị mài mòn sau khoảng 20.000 chu kỳ hoạt động.

Cách khắc phục: Ngắt nguồn khí, tháo bộ truyền động và dùng khí nén áp lực 6 bar xả ngược để đẩy cặn bẩn ra ngoài. Sau đó, tra mỡ lithium cao áp vào trục và chạy thử thủ công 10 lần để đảm bảo độ trơn tru.

Phòng ngừa: Lắp đặt thêm lọc chữ Y (Y-strainer) trước van và kiểm tra định kỳ hàng tháng đối với các môi trường nước thải có tỉ lệ cặn trên 2%.

2. Lỗi rò rỉ khí tại bộ truyền động (Actuator)

Dấu hiệu dễ nhận biết nhất là tiếng xì khí ở cổng A/B hoặc piston không giữ được vị trí cố định do phớt trục bị mòn hoặc nguồn khí chứa nhiều nước làm hỏng O-ring.

Cách khắc phục: Kiểm tra và siết lại các bu-lông của actuator với lực từ 20-30Nm. Nếu vẫn rò rỉ, cần thay thế bộ phớt (Seal kit) bằng vật liệu FKM chất lượng cao.

Phòng ngừa: Sử dụng bộ điều áp kết hợp máy sấy khí để giữ điểm sương ở mức -20°C, ngăn nước lọt vào piston. Nên kiểm tra bằng dung dịch xà phòng hàng tuần để tránh thất thoát 30% năng lượng khí nén.

3. Lỗi không đóng hoặc mở hết hành trình 90 độ

Bi van chỉ quay được một góc khoảng 70-80 độ hoặc công tắc giám sát (Limit Switch) báo sai vị trí do lệch cam hoặc lò xo bộ tác động đơn bị yếu.

Cách khắc phục: Sử dụng tua vít điều chỉnh lại cam của Limit Switch trong khoảng ±2 độ. Thực hiện reset bộ định vị (Positioner) 4-20mA theo đúng hành trình 90 độ của nhà sản xuất.

Phòng ngừa: Thực hiện kiểm tra toàn hành trình (Full stroke test) hàng quý thông qua hệ thống PLC để phát hiện sớm các dấu hiệu suy giảm lực lò xo.

Tóm tắt chẩn đoán sự cố nhanh cho kỹ thuật viên
Để rút ngắn thời gian kiểm tra, bạn có thể dựa vào các dấu hiệu thực tế sau đây:

Van không quay: Do cặn bẩn hoặc bi mòn. Giải pháp là xả ngược lưu chất và tra mỡ bôi trơn.

Tiếng xì khí/Piston trôi: Do phớt hỏng hoặc lọc khí bẩn. Giải pháp là thay phớt O-ring và vệ sinh bộ lọc.

Limit switch báo sai: Do lệch cam điều khiển hoặc lò xo yếu. Giải pháp là căn chỉnh lại cam và đo lực hồi lò xo.

Van vận hành chậm (>5 giây): Do áp suất khí thấp hoặc cuộn coil solenoid bị bẩn. Giải pháp là tăng áp suất lên mức 4-6 bar và vệ sinh van điện từ.

Lưu chất nhỏ giọt ở thân van: Do gioăng làm kín (Seat) bị mòn. Giải pháp là thay mới bộ Seal kit của thân van.

Đọc thêm: Báo giá van bi tay gạt 2026: Giải pháp tối ưu chi phí và độ bền cho công trình

Quy trình 3 bước xử lý sự cố tổng quát

Khi phát hiện lỗi trên van bi điều khiển bằng khí nén, hãy tuân thủ quy trình an toàn sau:

Cách ly hệ thống: Ngắt nguồn khí và điện, thực hiện khóa an toàn (Tagout). Ghi chép lại các thông số lỗi như thời gian xảy ra, áp suất và lưu lượng tại thời điểm đó.

Kiểm tra từng phần: Thử quay trục van bằng tay để xác định lỗi nằm ở thân van hay bộ truyền động. Cấp khí riêng lẻ vào cổng A hoặc B để loại trừ khả năng hỏng hóc từ van điện từ Solenoid.

Thay thế và chạy thử: Thay các linh kiện chính hãng (OEM) trong thời gian ngắn nhất. Trước khi vận hành chính thức, hãy thực hiện ít nhất 20 chu kỳ đóng mở ở mức 50% tải để xác nhận độ ổn định.

Giải pháp ngăn ngừa lỗi tái diễn
Để duy trì hệ thống chạy êm, bạn nên lắp thêm công tắc áp suất để cảnh báo khi nguồn khí xuống dưới 3 bar. Việc sử dụng các đường ống bypass song song sẽ giúp bạn bảo trì van mà không cần dừng toàn bộ dây chuyền sản xuất.

Việc xử lý lỗi kịp thời giúp đưa thời gian sửa chữa trung bình (MTTR) xuống dưới 1 giờ, tiết kiệm 50% chi phí so với việc phải thay mới hoàn toàn một bộ van bi khí nén.

Hệ thống của bạn có thường xuyên gặp tình trạng van đóng không kín hay bị rò rỉ khí nén ở các vị trí nối ống dẫn không?
