Hướng dẫn lắp đặt van bi điện đúng kỹ thuật
Chuẩn bị trước khi lắp đặt van bi điện
Quy trình lắp đặt van bi điện ảnh hưởng trực tiếp đến độ bền và độ chính xác khi vận hành của thiết bị. Trước khi tiến hành, kỹ thuật viên cần kiểm tra kỹ lưỡng sự tương thích giữa điện áp của bộ điều khiển (220V, 24V hoặc 380V) với nguồn điện tại nhà máy. Đồng thời, hãy vệ sinh sạch sẽ lòng đường ống, loại bỏ hoàn toàn xỉ hàn, cát sỏi hoặc băng tan còn sót lại, tránh trường hợp dị vật bị kẹt vào bi van gây quá tải motor ngay trong lần thử nghiệm đầu tiên.
Các bước lắp đặt van bi điện tiêu chuẩn
Bước 1: Định vị và cố định thân van vào đường ống

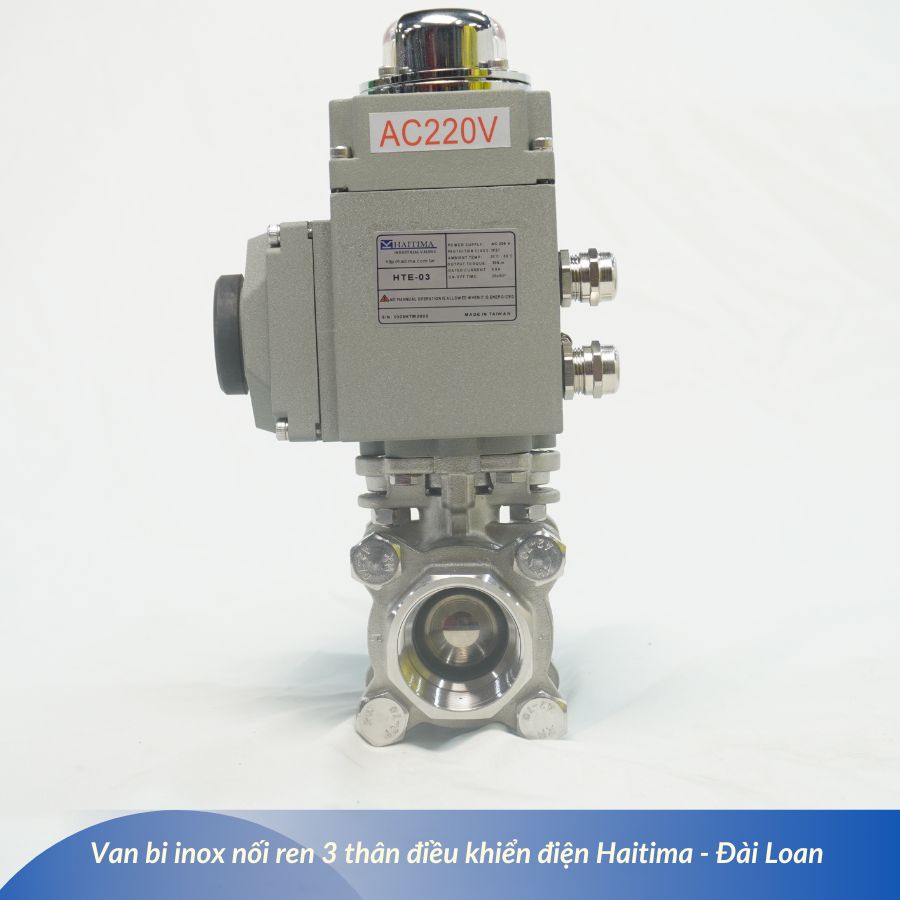

Tùy thuộc vào kiểu kết nối của van bi điện (nối ren, rắc co hay lắp bích), người thợ tiến hành đưa van vào vị trí. Đối với van lắp bích, cần siết đều các bulông theo hình xẻ quạt để lực ép lên gioăng làm kín được đồng đều, ngăn ngừa hiện tượng rò rỉ nước hoặc khí sau này.
Bước 2: Đấu nối dây điện nguồn và tín hiệu điều khiển
Mở nắp bộ truyền động điện để tiếp cận sơ đồ đấu dây (thường được dán phía trong nắp hoặc in trong catalogue). Tiến hành đấu nối dây nguồn cấp cho motor và dây tín hiệu điều khiển (nếu là van tuyến tính hoặc van truyền thông). Lưu ý sử dụng các đầu cốt và siết chặt các ốc vít đấu nối, đảm bảo phần luồn dây điện vào bộ truyền động phải có gioăng cao su chống nước để tránh độ ẩm xâm nhập gây chập mạch bo điện.
Bước 3: Cài đặt và kiểm tra công tắc hành trình
Dù hầu hết các dòng van bi điện đều được nhà sản xuất cài đặt sẵn góc quay 90 độ, kỹ thuật viên vẫn cần chạy thử không tải (chưa cấp môi chất) để quan sát góc mở của bi van. Đảm bảo khi van báo mở hoàn toàn, lỗ bi phải trùng khít với lòng ống, và khi đóng, bi van phải chặn khít hoàn toàn.
Những lưu ý quan trọng an toàn khi lắp đặt
Hướng lắp đặt: Tốt nhất nên lắp van bi điện theo hướng thẳng đứng (bộ điện nằm phía trên thân van) để tránh nước hoặc chất lỏng rò rỉ từ trục van chảy trực tiếp vào bo mạch điện.
Không gian bảo dưỡng: Luôn để lại một khoảng không gian trống xung quanh bộ truyền động điện để thuận tiện cho việc mở nắp đấu nối hoặc vận hành bằng tay quay cơ khí khi gặp sự cố mất điện.
