Route Summary 240307

1. Route Summary

• Router가 특정령로를 요약하여 광고하는 기능
  (172.16.1.0/24 ~ 172.16.255.0/24)의 255개의 Network을 172.16.0.0/16으로 광고함

• Routing Table 및 Routing Update를 감소

• Distance Vector의 경우 자동으로 Summary기능이 제공 (but 똑똑하게하지는 못함)

• Link State의 경우 자동으로 Summary기능 제공 X >> Manual Summary 적용

• OSPF의 경우, (manual-summary만 가능하며(classless routing protocol)
  manual summary대해서도 TYPE3(ABR), TYPE5(ASBR)에 대해서만 가능합니다.

• 자신이 가지고 있는 경로에 대해서만 Summary 해야함

1. ABR Summary (TYPE3)
   • TYPE3을 Summary하는 기능입니다. (동일 AREA안에서 Summary 안됨)
   • ABR에서만 설정
     router ospf 1

area x range 172.16.0.0 255.255.0.0
		   (X = Summary하고자 하는 Network이 포함된 AREA를 의미)

2. ASBR Summary (TYEP5)
   • TYPE5을 Summary하는 기능입니다.
   • ASBR에서만 설정
     router ospf 1
     summary-address 172.16.0.0 255.255.0.0


2. Default Route

• L3장비는 반드시 Default Route가 필요합니다.(인터넷 환경) , why? 전세계의 모든 경로를 알고 있지 못함(약 80만개)
• ISP로 가는 Default Route가 필요함
• 모든 L3장비에 Default Route를 Static으로 지정하기에는 어려움 --> 자동으로 전파되는 방식을 사용

default-information originate
"always" > 잘 안쓰는 옵션이긴함 (무조건 전파할때만 사용)

3. OSPF Authentication

♦ LAB16: OSPF Virtual - Link

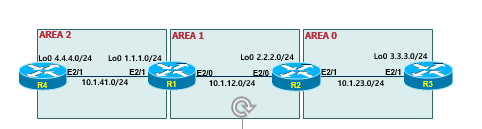

문제1. 구성도와 같이, OSPF를 구성하세요.

 R4
   router ospf 1
     router-id 4.4.4.4
     network 4.4.4.4 0.0.0.0 area 2
     network 10.1.41.4 0.0.0.0 area 2

   R1
   router ospf 1
      router-id 1.1.1.1
	  network 1.1.1.1 0.0.0.0 area 2
	  network 10.1.41.1 0.0.0.0 area 2
	  network 10.1.12.1 0.0.0.0 area 1

   R2
   router ospf 1
     router-id 2.2.2.2
	 network 2.2.2.2 0.0.0.0 area 1
	 network 10.1.12.2 0.0.0.0 area 1
	 network 10.1.23.2 0.0.0.0 area 0

   R3
   router ospf 1
    router-id 3.3.3.3
	network 3.3.3.3 0.0.0.0 area 0
	network 10.1.23.3 0.0.0.0 area 0


문제2. 문제1이 완료된 이후에 (neighbor 정상적으로 성립)

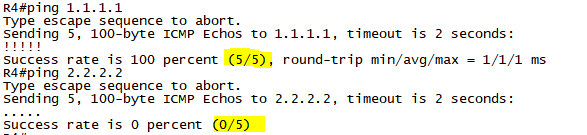

R4에서 1.1.1.1로는 통신이 되지만, 2.2.2.2로는 통신이 되지 않는 이유를 확인 하세요.

확인1) #show ip ospf neighbor로 2개의 neighbor을 확인합니다.

확인2) #show ip ospf neighbor로 2개의 neighbor을 확인합니다.

확인3) R4에서 1.1.1.1로는 통신이 되지만, 2.2.2.2로는 통신이 되지 않는 이유를 확인 하세요.

R4#show ip route ospf로 보면, O IA경로는 보이지 않습니다.
R1이 AREA 1의 경로를 AREA 2으로 광고하지 않습니다.
(모든 AREA 는 AREA 0와 만 경로를 교환합니다.)

문제 3. AREA 2가 AREA0과 연결되도록, Virtual Link를 설정하세요.
virtual link가 설정된 후 R1에서 아래의 command로 확인 하세요. 또한 R4에서 다른 AREA로 통신이 되는 것을 확인 하세요.
"show ip ospf neighbor"
"show ip ospf virtual-link"

    R1
	router ospf 1
	 area 1 virtual-link 2.2.2.2
	R2
	router ospf 1
	 area 1 virtual-link 1.1.1.1

확인1) R1#show ip ospf neighbor 3개의 neighbor를 확인합니다.

확인2. R1#show ip ospf virtual-link로 tunnel의 성립을 확인합니다.

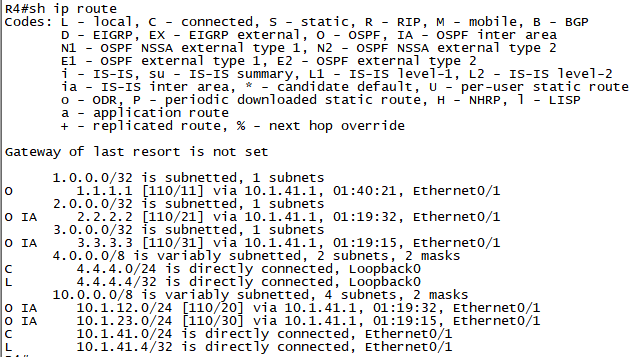

확인3. R4#show ip route로 경로를 확인합니다. (O, O IA 경로 모두 보임)

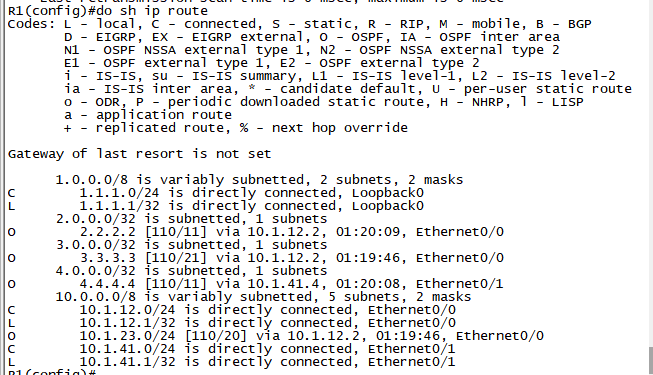

확인4. R1에서 O IA경로는 이제 보이지 않음
