애니메이션
-
저장한 파일들의 값을 가져와서 애니메이션 구현하기
-
Model Renderer와 구별할수 있도록Animation은 추가로 생성하기 -
Animation정보를 가지고 있을ModelAnimation클래스 생성하기
ModelAnimation()
// ModelAnimation.h
#pragma once
struct ModelKeyframeData
{
float time;
Vec3 scale;
Quaternion rotation;
Vec3 translation;
};
struct ModelKeyframe
{
wstring boneName;
vector<ModelKeyframeData> transforms;
};
struct ModelAnimation
{
shared_ptr<ModelKeyframe> GetKeyframe(const wstring& name);
wstring name;
float duration = 0.f;
float frameRate = 0.f;
uint32 frameCount = 0;
unordered_map<wstring, shared_ptr<ModelKeyframe>> keyframes;
};
// ModelAnimation.cpp
shared_ptr<ModelKeyframe> ModelAnimation::GetKeyframe(const wstring& name)
{
auto findIt = keyframes.find(name);
if (findIt == keyframes.end())
return nullptr;
return findIt->second;
}Model()
ModelAnimation()를 바탕으로 저장해둔 파일형식대로 파일 내용을 가져온 다음에ReadAnimation()을 통해서_animations에 배열에 담아두기
Model.h
#pragma once
struct ModelBone;
struct ModelMesh;
struct ModelAnimation;
class Model : public enable_shared_from_this<Model>
{
public:
Model();
~Model();
public:
void ReadMaterial(wstring filename);
void ReadModel(wstring filename);
void ReadAnimation(wstring filename); // 추가부분
// 헬퍼 함수들
uint32 GetMaterialCount() { return static_cast<uint32>(_materials.size()); }
vector<shared_ptr<Material>>& GetMaterials() { return _materials; }
shared_ptr<Material> GetMaterialByIndex(uint32 index) { return _materials[index]; }
shared_ptr<Material> GetMaterialByName(const wstring& name);
uint32 GetMeshCount() { return static_cast<uint32>(_meshes.size()); }
vector<shared_ptr<ModelMesh>>& GetMeshes() { return _meshes; }
shared_ptr<ModelMesh> GetMeshByIndex(uint32 index) { return _meshes[index]; }
shared_ptr<ModelMesh> GetMeshByName(const wstring& name);
uint32 GetBoneCount() { return static_cast<uint32>(_bones.size()); }
vector<shared_ptr<ModelBone>>& GetBones() { return _bones; }
shared_ptr<ModelBone> GetBoneByIndex(uint32 index) { return (index < 0 || index >= _bones.size() ? nullptr : _bones[index]); }
shared_ptr<ModelBone> GetBoneByName(const wstring& name);
// 추가부분
uint32 GetAnimationCount() { return _animations.size(); }
vector<shared_ptr<ModelAnimation>>& GetAnimations() { return _animations; }
shared_ptr<ModelAnimation> GetAnimationByIndex(UINT index) { return (index < 0 || index >= _animations.size()) ? nullptr : _animations[index]; }
shared_ptr<ModelAnimation> GetAnimationByName(wstring name);
// 추가부분
private:
void BindCacheInfo();
private:
wstring _modelPath = L"../Resources/Models/";
wstring _texturePath = L"../Resources/Textures/";
private:
shared_ptr<ModelBone> _root;
vector<shared_ptr<Material>> _materials;
vector<shared_ptr<ModelBone>> _bones;
vector<shared_ptr<ModelMesh>> _meshes;
vector<shared_ptr<ModelAnimation>> _animations; // 추가부분
};Model.cpp
void Model::ReadAnimation(wstring filename)
{
wstring fullPath = _modelPath + filename + L".clip";
// 바이너리 파일이기에 FileUtils 사용
shared_ptr<FileUtils> file = make_shared<FileUtils>();
file->Open(fullPath, FileMode::Read);
shared_ptr<ModelAnimation> animation = make_shared<ModelAnimation>();
animation->name = Utils::ToWString(file->Read<string>());
animation->duration = file->Read<float>();
animation->frameRate = file->Read<float>();
animation->frameCount = file->Read<uint32>();
uint32 keyframesCount = file->Read<uint32>();
for (uint32 i = 0; i < keyframesCount; i++)
{
shared_ptr<ModelKeyframe> keyframe = make_shared<ModelKeyframe>();
keyframe->boneName = Utils::ToWString(file->Read<string>());
uint32 size = file->Read<uint32>();
if (size > 0)
{
keyframe->transforms.resize(size);
void* ptr = &keyframe->transforms[0];
file->Read(&ptr, sizeof(ModelKeyframeData) * size);
}
animation->keyframes[keyframe->boneName] = keyframe;
}
_animations.push_back(animation);
}
shared_ptr<ModelAnimation> Model::GetAnimationByName(wstring name)
{
for (auto& animation : _animations)
{
if (animation->name == name)
return animation;
}
return nullptr;
}ModelAnimator
- 단순히
ModelRenderer와 비슷하게 애니메이션을 렌더링 해주는 클래스
ModelAnimator.h
#pragma once
#include "Component.h"
class Model;
class ModelAnimator : public Component
{
using Super = Component;
public:
ModelAnimator(shared_ptr<Shader> shader);
~ModelAnimator();
virtual void Update() override;
void SetModel(shared_ptr<Model> model);
void SetPass(uint8 pass) { _pass = pass; }
private:
shared_ptr<Shader> _shader;
uint8 _pass = 0;
shared_ptr<Model> _model;
};ModelAnimator.cpp
- 우선
Update()함수는ModelRenderer의Update()함수 내용을 그대로 가져오기
#include "pch.h"
#include "ModelAnimator.h"
#include "Material.h"
#include "ModelMesh.h"
#include "Model.h"
//#include "ModelAnimation.h"
ModelAnimator::ModelAnimator(shared_ptr<Shader> shader)
:Super(ComponentType::ModelAnimator), _shader(shader)
{
}
ModelAnimator::~ModelAnimator()
{
}
void ModelAnimator::Update()
{
if (_model == nullptr)
return;
// Bone
BoneDesc boneDesc;
const uint32 boneCount = _model->GetBoneCount();
for (uint32 i = 0; i < boneCount; i++)
{
shared_ptr<ModelBone> bone = _model->GetBoneByIndex(i);
boneDesc.transforms[i] = bone->transform;
}
RENDER->PushBoneData(boneDesc);
// Transform
auto world = GetTransform()->GetWorldMatrix();
RENDER->PushTransformData(TransformDesc{ world });
const auto& meshes = _model->GetMeshes();
for (auto& mesh : meshes)
{
if (mesh->material)
mesh->material->Update();
// BoneIndex
_shader->GetScalar("BoneIndex")->SetInt(mesh->boneIndex);
uint32 stride = mesh->vertexBuffer->GetStride();
uint32 offset = mesh->vertexBuffer->GetOffset();
DC->IASetVertexBuffers(0, 1, mesh->vertexBuffer->GetComPtr().GetAddressOf(), &stride, &offset);
DC->IASetIndexBuffer(mesh->indexBuffer->GetComPtr().Get(), DXGI_FORMAT_R32_UINT, 0);
_shader->DrawIndexed(0, _pass, mesh->indexBuffer->GetCount(), 0, 0);
}
}
void ModelAnimator::SetModel(shared_ptr<Model> model)
{
_model = model;
const auto& materials = _model->GetMaterials();
for (auto& material : materials)
{
material->SetShader(_shader);
}
}GameObject
- 헬퍼 함수를 생성
// GameObject.h
public:
shared_ptr<ModelAnimator> GetModelAnimator();
// GameObject.cpp
shared_ptr<ModelAnimator> GameObject::GetModelAnimator()
{
shared_ptr<Component> component = GetFixedComponent(ComponentType::ModelAnimator);
return static_pointer_cast<ModelAnimator>(component);
}AnimationDemo
- 방금 만든
ReadAnimation()을 호출
void AnimationDemo::CreateKachujin()
{
shared_ptr<class Model> m1 = make_shared<Model>();
m1->ReadModel(L"Kachujin/Kachujin");
m1->ReadMaterial(L"Kachujin/Kachujin");
m1->ReadAnimation(L"Kachujin/Idle");
m1->ReadAnimation(L"Kachujin/Run");
m1->ReadAnimation(L"Kachujin/Slash");
_obj = make_shared<GameObject>();
_obj->GetOrAddTransform()->SetPosition(Vec3(0, 0, 1));
_obj->GetOrAddTransform()->SetScale(Vec3(0.01f));
_obj->AddComponent(make_shared<ModelAnimator>(_shader));
{
_obj->GetModelAnimator()->SetModel(m1);
_obj->GetModelAnimator()->SetPass(1);
}

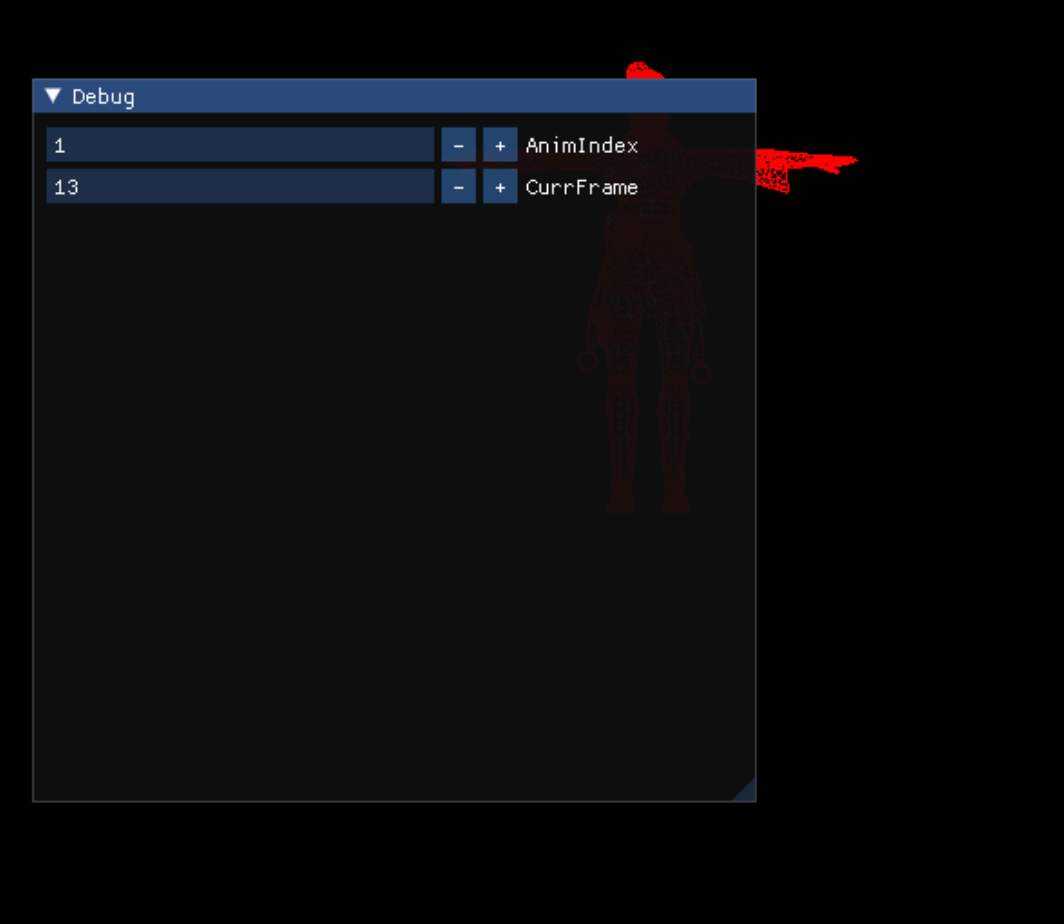

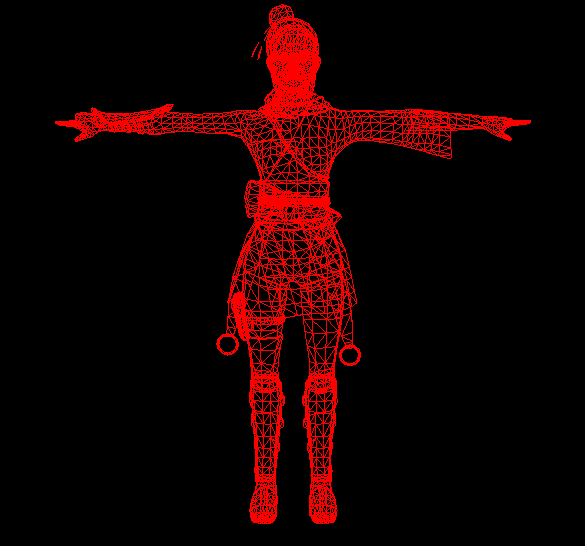

}결과

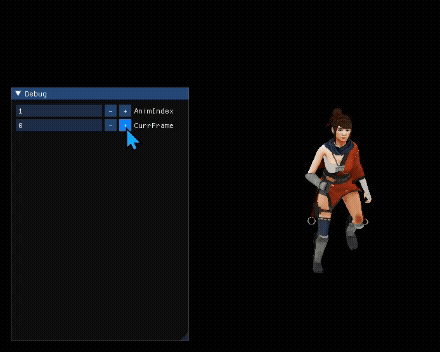

애니메이션 실행 시키기
- 모델이 정상적으로 나오기에 각 본의 상대적인 좌표를 통해서 애니메이션 실행 시키기
- 우선 스키닝을 통해서 얻은 정보를 쉐이더에 전달하기
00.Global.fx
- 정보를 받아둘 구조체 생성하기
struct VertexTetrueNormalTangentBlend
{
float4 position : POSITION;
float2 uv : TEXCOORD;
float3 normal : NOERMAL;
float3 tangent : TANGENT;
float4 blendIndices : BLENDINDICES;
float4 blendWeights : BLENDWEIGHT;
};애니메이션과 관련된 정보 담아주기
- 애니메이션과 관련된 정보를 넘겨줘야 하지만 상수버퍼로 넘겨주기에는 상수버퍼가 많은 데이터를 담기에는 부족.
Texture를 사용해서 에니메이션 정보 담아주기
ModelAnimator
KeyFrame과Transform을 저장할 구조제AnimTransform선언- 텍스처를 GPU에 넘겨주기 위한
ResourceView선언
ModelAnimator.h
struct AnimTransform
{
using TransformArrayType = array<Matrix, MAX_MODEL_TRANSFORMS>; // 250개의 관절 정보를 담아두기
array<TransformArrayType, MAX_MODEL_KEYFRAMES> transforms; // 2차 배열
};
class ModelAnimator : public Component
{
/* 추가되는 코드*/
private:
void CreateTexture();
void CreateAnimationTransform(uint32 index);
private:
vector<AnimTransform> _animTransforms;
ComPtr<ID3D11Texture2D> _texture;
ComPtr<ID3D11ShaderResourceView> _srv;
}ModelAnimator.cpp
CreateTexture()- 모든 애니메이션의 본 변환 행렬들을 GPU용 텍스처 배열로 만들어서 쉐이더에서 바로 사용할 수 있게 패킹하는 작업
- 각 프레임의 본 행렬 데이터를 Texture2DArray 형태로 묶어주는 초기화 과정
- malloc/free와 new/delete의 차이점 : 생성자 호출의 차이 (malloc은 생성자가 필요하지 않고, new는 생성자가 필요)
- void형 포인터를 BYTE형으로 바꾸는 이유 : 포인터형이 +4를 하는 경우 값이 +4가 되는게 아닌 4칸을 이동 -> 원하는 크기만큼 포인터를 이동시키고 싶다면 항상 1바이트 짜리인 포인터로 바꿔줘야 덧셈, 뺄셈 연산을 편하게 할 수 있다.
CreateAnimationTransform()(중요!)vector<>에 특정 본의 특정 프레임의 SRT를 Transform으로 묶어서 저장 (상위 노드의 상대 Matrix)- 애니메이션 동작할때 본의 위치를 맞춰주는 작업
- 루트 기준으로 본들의 위치를 맞춰놓고, 애니메이션으로 변한 본들의 월드 위치를 계산한 다음, 차이를 구해서, 다시 로트 기준으로 돌려 메쉬를 본에 맞게 움직이도록 설정
void ModelAnimator::CreateTexture()
{
if (_model->GetAnimationCount() == 0)
return;
_animTransforms.resize(_model->GetAnimationCount());
for (uint32 i = 0; i < _model->GetAnimationCount(); i++)
CreateAnimationTransform(i);
{
D3D11_TEXTURE2D_DESC desc;
ZeroMemory(&desc, sizeof(D3D11_TEXTURE2D_DESC));
desc.Width = MAX_MODEL_TRANSFORMS * 4;
desc.Height = MAX_MODEL_KEYFRAMES;
desc.ArraySize = _model->GetAnimationCount();
desc.Format = DXGI_FORMAT_R32G32B32A32_FLOAT; // 16바이트
desc.Usage = D3D11_USAGE_IMMUTABLE;
desc.BindFlags = D3D11_BIND_SHADER_RESOURCE;
desc.MipLevels = 1;
desc.SampleDesc.Count = 1;
const uint32 dataSize = MAX_MODEL_TRANSFORMS * sizeof(Matrix);
const uint32 pageSize = dataSize * MAX_MODEL_KEYFRAMES;
void* mallocPtr = ::malloc(pageSize * _model->GetAnimationCount());
// 파편화된 데이터를 조립한다.
for (uint32 c = 0; c < _model->GetAnimationCount(); c++)
{
uint32 startOffset = c * pageSize;
BYTE* pageStartPtr = reinterpret_cast<BYTE*>(mallocPtr) + startOffset;
for (uint32 f = 0; f < MAX_MODEL_KEYFRAMES; f++)
{
void* ptr = pageStartPtr + dataSize * f;
::memcpy(ptr, _animTransforms[c].transforms[f].data(), dataSize);
}
}
// 리소스 만들기
vector<D3D11_SUBRESOURCE_DATA> subResources(_model->GetAnimationCount());
for (uint32 c = 0; c < _model->GetAnimationCount(); c++)
{
void* ptr = (BYTE*)mallocPtr + c * pageSize;
subResources[c].pSysMem = ptr;
subResources[c].SysMemPitch = dataSize;
subResources[c].SysMemSlicePitch = pageSize;
}
HRESULT hr = DEVICE->CreateTexture2D(&desc, subResources.data(), _texture.GetAddressOf());
CHECK(hr);
::free(mallocPtr);
}
// Create SRV
{
D3D11_SHADER_RESOURCE_VIEW_DESC desc;
ZeroMemory(&desc, sizeof(desc));
desc.Format = DXGI_FORMAT_R32G32B32A32_FLOAT;
desc.ViewDimension = D3D11_SRV_DIMENSION_TEXTURE2DARRAY;
desc.Texture2DArray.MipLevels = 1;
desc.Texture2DArray.ArraySize = _model->GetAnimationCount();
HRESULT hr = DEVICE->CreateShaderResourceView(_texture.Get(), &desc, _srv.GetAddressOf());
CHECK(hr);
}
}
void ModelAnimator::CreateAnimationTransform(uint32 index)
{
vector<Matrix> tempAnimBoneTransforms(MAX_MODEL_TRANSFORMS, Matrix::Identity);
// 모델 Animation가져오기
shared_ptr<ModelAnimation> animation = _model->GetAnimationByIndex(index);
//
for (uint32 f = 0; f < animation->frameCount; f++)
{
for (uint32 b = 0; b < _model->GetBoneCount(); b++)
{
// Bone 정보
shared_ptr<ModelBone> bone = _model->GetBoneByIndex(b);
Matrix matAnimation;
shared_ptr<ModelKeyframe> frame = animation->GetKeyframe(bone->name);
if (frame != nullptr)
{
ModelKeyframeData& data = frame->transforms[f];
Matrix S, R, T;
S = Matrix::CreateScale(data.scale.x, data.scale.y, data.scale.z);
R = Matrix::CreateFromQuaternion(data.rotation);
T = Matrix::CreateTranslation(data.translation.x, data.translation.y, data.translation.z);
matAnimation = S * R * T;
}
else
{
matAnimation = Matrix::Identity;
}
// 중요한 부분//
Matrix toRootMatrix = bone->transform;
Matrix invGlobal = toRootMatrix.Invert(); // 관절을 기준으로 하는 좌표계
int32 parentIndex = bone->parentIndex;
Matrix matParent = Matrix::Identity;
if (parentIndex >= 0)
{
matParent = tempAnimBoneTransforms[parentIndex];
}
tempAnimBoneTransforms[b] = matAnimation * matParent; // 애니메이션으로 틀어진 상태의 월드좌표로 넘어가는 것
// 결론
_animTransforms[index].transforms[f][b] = invGlobal * tempAnimBoneTransforms[b];
}
}
}RenderManager
- 애니메이션에 관련된 정보(실행중인 에니메이션 번호, 프레임 등)을 GPU에 넘겨주는 작업을 하기 위한 구조체와 함수 생성하기
RenderMasnager.h
// Animation
struct KeyframeDesc
{
int32 animIndex = 0;
uint32 currFrame = 0;
uint32 nextFrame = 0;
float ratio = 0.f;
float sumTime = 0.f;
float speed = 1.f;
Vec2 padding;
};
class RenderManager
{
DECLARE_SINGLE(RenderManager);
public:
void PushKeyframeData(const KeyframeDesc& desc);
private:
KeyframeDesc _keyframeDesc;
shared_ptr<ConstantBuffer<KeyframeDesc>> _keyframeBuffer;
ComPtr<ID3DX11EffectConstantBuffer> _keyframeEffectBuffer;
}RenderManager.cpp
void RenderManager::Init(shared_ptr<Shader> shader)
{
_keyframeBuffer = make_shared<ConstantBuffer<KeyframeDesc>>();
_keyframeBuffer->Create();
_keyframeEffectBuffer = _shader->GetConstantBuffer("KeyframeBuffer");
}
void RenderManager::PushKeyframeData(const KeyframeDesc& desc)
{
_keyframeDesc = desc;
_keyframeBuffer->CopyData(_keyframeDesc);
_keyframeEffectBuffer->SetConstantBuffer(_keyframeBuffer->GetComPtr().Get());
}Animation.fx
- 쉐이더쪽에도 값을 받아주는 구조체와 버퍼, 택스트 배열 선언
#define MAX_MODEL_TRANSFORMS 250
#define MAX_MODEL_KEYFRAMES 500
struct KeyframeDesc
{
int animIndex;
uint currFrame;
uint nextFrame;
float ratio;
float sumTime;
float speed;
float2 padding;
};
cbuffer KeyframeBuffer
{
KeyframeDesc Keyframes;
};
Texture2DArray TransformMap;ModelAnimator
- ImGui를 사용해서 애니메이션 사용하기
PushKeyframeData()를 통해서 쉐이더와 연결해주기
ModelAnimator.cpp
void ModelAnimator::Update()
{
// Anim Update
ImGui::InputInt("AnimIndex", &_keyframeDesc.animIndex);
_keyframeDesc.animIndex %= _model->GetAnimationCount();
ImGui::InputInt("CurrFrame", (int*)&_keyframeDesc.currFrame);
_keyframeDesc.currFrame %= _model->GetAnimationByIndex(_keyframeDesc.animIndex)->frameCount;
// 애니메이션 현재 프레임 정보
RENDER->PushKeyframeData(_keyframeDesc);
// SRV 전달
_shader->GetSRV("TransformMap")->SetResource(_srv.Get());
}결과
- 현재는 값이 변하진 않지만 ImGui창을 통해서 이후에 변경할수 있다는걸 알수 있음
애니메이션 작동시키기
- 쉐이더를 애니메이션이 동작할 수 있도록 수정
Animation.fx
matrix GetAnimationWorldMatrix(VertexTetrueNormalTangentBlend input)
{
float indices[4] = { input.blendIndices.x, input.blendIndices.y, input.blendIndices.z, input.blendIndices.w };
float weights[4] = { input.blendWeights.x, input.blendWeights.y, input.blendWeights.z, input.blendWeights.w };
int animIndex = Keyframes.animIndex;
int currFrame = Keyframes.currFrame;
float4 c0, c1, c2, c3;
matrix curr = 0;
matrix transform = 0;
for (int i = 0; i < 4; i++)
{
c0 = TransformMap.Load(int4(indices[i] * 4 + 0, currFrame, animIndex, 0));
c1 = TransformMap.Load(int4(indices[i] * 4 + 1, currFrame, animIndex, 0));
c2 = TransformMap.Load(int4(indices[i] * 4 + 2, currFrame, animIndex, 0));
c3 = TransformMap.Load(int4(indices[i] * 4 + 3, currFrame, animIndex, 0));
curr = matrix(c0, c1, c2, c3);
transform += mul(weights[i], curr);
}
return transform;
}
MeshOutput VS(VertexTetrueNormalTangentBlend input)
{
MeshOutput output;
matrix m = GetAnimationWorldMatrix(input);
//output.position = mul(input.position, BoneTransforms[BoneIndex]);
output.position = mul(input.position, m); // 로컬->월드좌표
output.position = mul(output.position, W); // 로컬->월드좌표
//output.position = mul(input.position, W); // 로컬->월드좌표
output.worldPosition = output.position.xyz;
output.position = mul(output.position, VP);
output.uv = input.uv;
output.normal = mul(input.normal, (float3x3) W);
output.tangent = mul(input.tangent, (float3x3) W);
return output;
}결과
- Pass값을 0으로 해서 RasterizerState를 끈 상태
애니메이션 자동 재생 및 보간
- 중간중간 뚝뚝 끊기는 느낌이 드는 이유가 정점의 위치를 강제로 프레임단위로 조정해주기 때문
- 이를 해결하기 위해 보간 사용
- 현재 상태와 다음 상태의 재생비율에 따라서 섞어주는 방식으로 진행
Animation.fx
matrix GetAnimationWorldMatrix(VertexTetrueNormalTangentBlend input)
{
float indices[4] = { input.blendIndices.x, input.blendIndices.y, input.blendIndices.z, input.blendIndices.w };
float weights[4] = { input.blendWeights.x, input.blendWeights.y, input.blendWeights.z, input.blendWeights.w };
int animIndex = Keyframes.animIndex;
int currFrame = Keyframes.currFrame;
int nextFrame = Keyframes.nextFrame;
float ratio = Keyframes.ratio;
float4 c0, c1, c2, c3;
float4 n0, n1, n2, n3;
matrix curr = 0;
matrix next = 0;
matrix transform = 0;
for (int i = 0; i < 4; i++)
{
c0 = TransformMap.Load(int4(indices[i] * 4 + 0, currFrame, animIndex, 0));
c1 = TransformMap.Load(int4(indices[i] * 4 + 1, currFrame, animIndex, 0));
c2 = TransformMap.Load(int4(indices[i] * 4 + 2, currFrame, animIndex, 0));
c3 = TransformMap.Load(int4(indices[i] * 4 + 3, currFrame, animIndex, 0));
curr = matrix(c0, c1, c2, c3);
n0 = TransformMap.Load(int4(indices[i] * 4 + 0, nextFrame, animIndex, 0));
n1 = TransformMap.Load(int4(indices[i] * 4 + 1, nextFrame, animIndex, 0));
n2 = TransformMap.Load(int4(indices[i] * 4 + 2, nextFrame, animIndex, 0));
n3 = TransformMap.Load(int4(indices[i] * 4 + 3, nextFrame, animIndex, 0));
next = matrix(n0, n1, n2, n3);
matrix result = lerp(curr, next, ratio);
transform += mul(weights[i], result);
}
return transform;
}ModelAnimator
- 직접 frame의 index를 움직여주는게 아닌
DeltaTime에 따라서 자동으로 진행되는 방식으로 변경
ModelAnimator.cpp
void ModelAnimator::Update()
{
if (_model == nullptr)
return;
// TODO
if (_texture == nullptr)
CreateTexture();
_keyframeDesc.sumTime += DT;
shared_ptr<ModelAnimation> current = _model->GetAnimationByIndex(_keyframeDesc.animIndex);
if (current)
{
float timePerFrame = 1 / (current->frameRate * _keyframeDesc.speed);
if (_keyframeDesc.sumTime >= timePerFrame)
{
_keyframeDesc.sumTime = 0.f;
_keyframeDesc.currFrame = (_keyframeDesc.currFrame + 1) % current->frameCount;
_keyframeDesc.nextFrame = (_keyframeDesc.currFrame + 1) % current->frameCount;
}
_keyframeDesc.ratio = (_keyframeDesc.sumTime / timePerFrame);
}
// Anim Update
ImGui::InputInt("AnimIndex", &_keyframeDesc.animIndex);
_keyframeDesc.animIndex %= _model->GetAnimationCount();
ImGui::InputFloat("Speed", &_keyframeDesc.speed, 0.5f, 4.f);
// 애니메이션 현재 프레임 정보
RENDER->PushKeyframeData(_keyframeDesc);
_shader->GetSRV("TransformMap")->SetResource(_srv.Get());
// Bone
BoneDesc boneDesc;
const uint32 boneCount = _model->GetBoneCount();
for (uint32 i = 0; i < boneCount; i++)
{
shared_ptr<ModelBone> bone = _model->GetBoneByIndex(i);
boneDesc.transforms[i] = bone->transform;
}
RENDER->PushBoneData(boneDesc);
// Transform
auto world = GetTransform()->GetWorldMatrix();
RENDER->PushTransformData(TransformDesc{ world });
const auto& meshes = _model->GetMeshes();
for (auto& mesh : meshes)
{
if (mesh->material)
mesh->material->Update();
// BoneIndex
_shader->GetScalar("BoneIndex")->SetInt(mesh->boneIndex);
uint32 stride = mesh->vertexBuffer->GetStride();
uint32 offset = mesh->vertexBuffer->GetOffset();
DC->IASetVertexBuffers(0, 1, mesh->vertexBuffer->GetComPtr().GetAddressOf(), &stride, &offset);
DC->IASetIndexBuffer(mesh->indexBuffer->GetComPtr().Get(), DXGI_FORMAT_R32_UINT, 0);
_shader->DrawIndexed(0, _pass, mesh->indexBuffer->GetCount(), 0, 0);
}

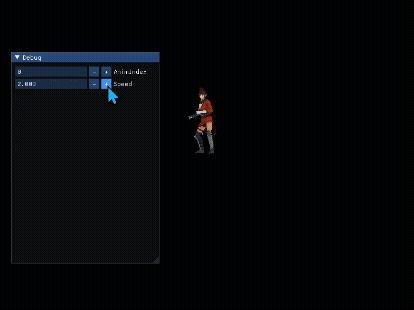

}결과
트위닝
- 트위닝 : 두 키프레임 사이의 중간 프레임을 자동으로 보간(interpolation) 해서 자연스러운 애니메이션 움직임을 만들어주는 기술
Tween.fx
- 쉐이더에서 트랜지션의 지속시간, 현재 애니메이션, 다음 애니메이션의 정도를 받아올 구조체와 버퍼 생성
- 다음 이어질 애니메이션과 보간해주도록
GetAnimationWorldMatrix()함수 수정하기
struct TweenFrameDesc
{
float tweenDuration;
float tweenRatio;
float tweenSumTime;
float padding;
KeyframeDesc curr;
KeyframeDesc next;
};
cbuffer TweenBuffer
{
TweenFrameDesc TweenFrame;
};
matrix GetAnimationWorldMatrix(VertexTetrueNormalTangentBlend input)
{
float indices[4] = { input.blendIndices.x, input.blendIndices.y, input.blendIndices.z, input.blendIndices.w };
float weights[4] = { input.blendWeights.x, input.blendWeights.y, input.blendWeights.z, input.blendWeights.w };
int animIndex[2];
int currFrame[2];
int nextFrame[2];
float ratio[2];
animIndex[0] = TweenFrame.curr.animIndex;
currFrame[0] = TweenFrame.curr.currFrame;
nextFrame[0] = TweenFrame.curr.nextFrame;
ratio[0] = TweenFrame.curr.ratio;
animIndex[1] = TweenFrame.next.animIndex;
currFrame[1] = TweenFrame.next.currFrame;
nextFrame[1] = TweenFrame.next.nextFrame;
ratio[1] = TweenFrame.next.ratio;
float4 c0, c1, c2, c3;
float4 n0, n1, n2, n3;
matrix curr = 0;
matrix next = 0;
matrix transform = 0;
for (int i = 0; i < 4; i++)
{
c0 = TransformMap.Load(int4(indices[i] * 4 + 0, currFrame[0], animIndex[0], 0));
c1 = TransformMap.Load(int4(indices[i] * 4 + 1, currFrame[0], animIndex[0], 0));
c2 = TransformMap.Load(int4(indices[i] * 4 + 2, currFrame[0], animIndex[0], 0));
c3 = TransformMap.Load(int4(indices[i] * 4 + 3, currFrame[0], animIndex[0], 0));
curr = matrix(c0, c1, c2, c3);
n0 = TransformMap.Load(int4(indices[i] * 4 + 0, nextFrame[0], animIndex[0], 0));
n1 = TransformMap.Load(int4(indices[i] * 4 + 1, nextFrame[0], animIndex[0], 0));
n2 = TransformMap.Load(int4(indices[i] * 4 + 2, nextFrame[0], animIndex[0], 0));
n3 = TransformMap.Load(int4(indices[i] * 4 + 3, nextFrame[0], animIndex[0], 0));
next = matrix(n0, n1, n2, n3);
matrix result = lerp(curr, next, ratio[0]);
// 다음 애니메이션이 있는지
if (animIndex[1] >= 0)
{
c0 = TransformMap.Load(int4(indices[i] * 4 + 0, currFrame[1], animIndex[1], 0));
c1 = TransformMap.Load(int4(indices[i] * 4 + 1, currFrame[1], animIndex[1], 0));
c2 = TransformMap.Load(int4(indices[i] * 4 + 2, currFrame[1], animIndex[1], 0));
c3 = TransformMap.Load(int4(indices[i] * 4 + 3, currFrame[1], animIndex[1], 0));
curr = matrix(c0, c1, c2, c3);
n0 = TransformMap.Load(int4(indices[i] * 4 + 0, nextFrame[1], animIndex[1], 0));
n1 = TransformMap.Load(int4(indices[i] * 4 + 1, nextFrame[1], animIndex[1], 0));
n2 = TransformMap.Load(int4(indices[i] * 4 + 2, nextFrame[1], animIndex[1], 0));
n3 = TransformMap.Load(int4(indices[i] * 4 + 3, nextFrame[1], animIndex[1], 0));
next = matrix(n0, n1, n2, n3);
matrix nextResult = lerp(curr, next, ratio[1]);
result = lerp(result, nextResult, TweenFrame.tweenRatio);
}
transform += mul(weights[i], result);
}
return transform;
}RenderManager
- Animation때와 동일하게 GPU에 보내주기 위해 구조체 선언하고 Push함수 생성하고, 생성자와 다음 애니메이션으로 교체했다면 값을 초기화해주는 함수도 생성
RenderManager.h
struct TweenDesc
{
TweenDesc()
{
curr.animIndex = 0;
next.animIndex = -1;
}
void ClearNextAnim()
{
next.animIndex = -1;
next.currFrame = 0;
next.nextFrame = 0;
next.sumTime = 0;
tweenSumTime = 0;
tweenRatio = 0;
}
float tweenDuration = 1.0f;
float tweenRatio = 0.f;
float tweenSumTime = 0.f;
float padding = 0.f;
KeyframeDesc curr;
KeyframeDesc next;
};
class RenderManager
{
DECLARE_SINGLE(RenderManager);
public:
void PushTweenData(const TweenDesc& desc);
private:
TweenDesc _tweenDesc;
shared_ptr<ConstantBuffer<TweenDesc>> _tweenBuffer;
ComPtr<ID3DX11EffectConstantBuffer> _tweenEffectBuffer;
};RenderManager.cpp
void RenderManager::Init(shared_ptr<Shader> shader)
{
_tweenBuffer = make_shared<ConstantBuffer<TweenDesc>>();
_tweenBuffer->Create();
_tweenEffectBuffer = _shader->GetConstantBuffer("TweenBuffer");
}
void RenderManager::PushTweenData(const TweenDesc& desc)
{
_tweenDesc = desc;
_tweenBuffer->CopyData(_tweenDesc);
_tweenEffectBuffer->SetConstantBuffer(_tweenBuffer->GetComPtr().Get());
}ModelAnimator
- 현재 애니메이션은 진행시키고 만약에 다음 애니메이션이 예약되어 있으면, 두 애니메이션을 섞어서 재생하도록 수정
ModelAnimator.cpp
- 코드가 길어지는 관계로 아래
bone부분은 생략
void ModelAnimator::Update()
{
if (_model == nullptr)
return;
// TODO
if (_texture == nullptr)
CreateTexture();
TweenDesc& desc = _tweenDesc;
desc.curr.sumTime += DT;
// 현재 애니메이션
{
shared_ptr<ModelAnimation> currentAnim = _model->GetAnimationByIndex(desc.curr.animIndex);
if (currentAnim)
{
float timePerFrame = 1 / (currentAnim->frameRate * desc.curr.speed);
if (desc.curr.sumTime >= timePerFrame)
{
desc.curr.sumTime = 0;
desc.curr.currFrame = (desc.curr.currFrame + 1) % currentAnim->frameCount;
desc.curr.nextFrame = (desc.curr.currFrame + 1) % currentAnim->frameCount;
}
desc.curr.ratio = (desc.curr.sumTime / timePerFrame);
}
}
// 다음 애니메이션이 예약되어 있다면
if (desc.next.animIndex >= 0)
{
desc.tweenSumTime += DT;
desc.tweenRatio = desc.tweenSumTime / desc.tweenDuration;
if (desc.tweenRatio >= 1.f)
{
// 애니메이션 교체 성공
desc.curr = desc.next;
desc.ClearNextAnim();
}
else
{
// 교체
shared_ptr<ModelAnimation> nextAnim = _model->GetAnimationByIndex(desc.next.animIndex);
desc.next.sumTime += DT;
float timePerFrame = 1.f / (nextAnim->frameRate * desc.next.speed);
if (desc.next.ratio >= 1.f)
{
desc.next.sumTime = 0;
desc.next.currFrame = (desc.next.currFrame + 1) % nextAnim->frameCount;
desc.next.nextFrame = (desc.next.currFrame + 1) % nextAnim->frameCount;
}
desc.next.ratio = desc.next.sumTime / timePerFrame;
}
}
// Anim Update
ImGui::InputInt("AnimIndex", &desc.curr.animIndex);
_keyframeDesc.animIndex %= _model->GetAnimationCount();
// 다른 애니메이션으로 골라주기 위한
static int32 nextAnimIndex = 0;
if (ImGui::InputInt("NextAnimIndex", &nextAnimIndex))
{
nextAnimIndex %= _model->GetAnimationCount();
desc.ClearNextAnim(); // 기존꺼 밀어주기
desc.next.animIndex = nextAnimIndex;
}
// 애니메이션이 없을때 나는 크레쉬를 막기위한 코드
if (_model->GetAnimationCount() > 0)
desc.curr.animIndex %= _model->GetAnimationCount();
ImGui::InputFloat("Speed", &desc.curr.speed, 0.5f, 4.f);
// 애니메이션 현재 프레임 정보
RENDER->PushTweenData(desc);
_shader->GetSRV("TransformMap")->SetResource(_srv.Get());
}결과
참고 강의
게임 클라이언트 프로그래머 준비중 (공부 및 기록용)
