인스턴싱과 드로우콜

드로우콜

• GPU에 "이 메쉬를 이 쉐이더와 이 머터리얼로 그려줘"라고 요청하는 명령 한 번을 의미. 즉, CPU-> GPU로 그리기 명령을 전달하는 단위
• CPU가 GPU에게 Draw() 명령을 보낼 때마다 발생한다.
• 예를 들어, 나무 1000개를 각각 개별로 Draw()하면 1000번의 드로우콜이 생긴다.
• 매번 CPU가 상태(쉐이더, 텍스처, 버퍼 등)를 세팅하고 명령을 보내야 되기에, 드로우콜이 많아지면 CPU 부하가 급격히 늘어나면서 성능 저하가 발생한다. (GPU는 빠른데 CPU가 병목이 되는 이유 중 하나)
• 코드 예시

_shader->DrawIndexed(0, _pass, mesh->indexBuffer->GetCount(), 0 ,0);

드로우콜은 GPU 성능보다는 CPU → GPU 명령 전달 오버헤드로 인해 병목을 만든다.

인스턴싱

• 같은 메쉬를 여러 번 그릴 때, 한 번의 드로우 콜로 여러개를 동시에 렌더링 하는 기술. 즉, "같은 모델을 100개 그려줘, 단 위치만 다르게"와 같은 상황에서 사용
• 같은 모델 (예: 같은 나무, 같은 병사)를 여러 개 렌더링할 때, 하나의 드로우콜로 여러 인스턴스를 GPU에서 반복 처리한다.
• 예시 코드

// instanceCount에 1000을 넣게 되면, 1000개의 동일 모델을 한 번에 렌더링
deviceContext->DrawIndexedInstanced(indexCount, instanceCount, 0, 0, 0);

• GPU는 각 인스턴스의 행렬(Transform Matrix), 색상, 인덱스, 오프셋 등만 다르게 적용해준다. ->이러한 데이터들은 Instance Buffer로 따로 넘겨준다.

정리

항목	드로우콜	인스턴싱
호출	횟수	객체마다 1번
CPU 오버헤드	높음	낮음
GPU 처리	동일	동일 모델을 반복
사용 예시	전부 다른 모델	같은 모델 다수
예시	1000개의 다른 나무	같은 나무 1000그루

• 언리얼에서는 InstancedStaticMeshComponent 나 HierarchicalInstancedStaticMeshComponent가 이 기능을 활용
• DirectX에서는 DrawInstanced() 나 DrawIndexedInstanced()로 구현
• 단, 머티리얼이나 셰이더가 다르면 인스턴싱 불가 (즉, 동일 렌더 상태여야 함).

실습

기본 셋팅(Demo, 쉐이더 생성)

InstancingDemo

• 100개의 구체를 랜덤한 위치에 그려주기

InstancingDemo.h

#pragma once
#include "IExecute.h"

class InstancingDemo : public IExecute
{

public:
	void Init() override;
	void Update() override;
	void Render() override;



private:
	shared_ptr<Shader> _shader;
	shared_ptr<GameObject> _camera;
	vector<shared_ptr<GameObject>> _objs;

};

InstancingDemo.cpp

#include "pch.h"
#include "InstancingDemo.h"
#include "Camera.h"
#include "CameraScript.h"
#include "Material.h"
#include "MeshRenderer.h"



void InstancingDemo::Init()
{
	RESOURCES->Init();
	_shader = make_shared<Shader>(L"19.Instancing.fx");

	// Camera
	_camera = make_shared<GameObject>();
	_camera->GetOrAddTransform()->SetPosition(Vec3{ 0.f, 0.f, -10.f });
	_camera->AddComponent(make_shared<Camera>());
	_camera->AddComponent(make_shared<CameraScript>());

	// Material
	{
		shared_ptr<Material> material = make_shared<Material>();
		material->SetShader(_shader);
		auto texture = RESOURCES->Load<Texture>(L"Veigar", L"../Resources/Textures/veigar.jpg");
		material->SetDiffuseMap(texture);
		MaterialDesc& desc = material->GetMaterialDesc();
		desc.ambient = Vec4(1.f);
		desc.diffuse = Vec4(1.f);
		desc.specular = Vec4(1.f);
		RESOURCES->Add(L"Veigar", material);
	}

	for (int32 i = 0; i < 100; i++)
	{
		auto obj = make_shared<GameObject>();
		obj->GetOrAddTransform()->SetPosition(Vec3(rand() % 10, 0, rand() % 10));
		obj->AddComponent(make_shared<MeshRenderer>());
		{
			obj->GetMeshRenderer()->SetMaterial(RESOURCES->Get<Material>(L"Veigar"));
		}
		{
			auto mesh = RESOURCES->Get<Mesh>(L"Sphere");
			obj->GetMeshRenderer()->SetMesh(mesh);
		}

		_objs.push_back(obj);
	}



	RENDER->Init(_shader);
}

void InstancingDemo::Update()
{
	_camera->Update();

	RENDER->Update();

	{
		LightDesc lightDesc;
		lightDesc.ambient = Vec4(0.f);
		lightDesc.diffuse = Vec4(0.f);
		lightDesc.specular = Vec4(0.f);
		lightDesc.direction = Vec3(1.f, 0.f, 1.f); // right, look
		RENDER->PushLightData(lightDesc);
	}

	for (auto& obj : _objs)
	{
		obj->Update();
	}
}

void InstancingDemo::Render()
{
}

Instaning.fx

#include "00.Global.fx"
#include "00.Light.fx"

struct VS_In
{
    float4 position : POSITION;
    float2 uv : TEXCOORD;
    float3 normal : NORMAL;
    float3 tangent : TANGENT;
    // INSTANCING
};


struct VS_OUT
{
    float4 position : SV_POSITION;
    float3 worldPosition : POSITION1;
    float2 uv : TEXCOORD;
    float3 normal : NORMAL;
};

VS_OUT VS(VS_In input)
{
    VS_OUT output;

    output.position = mul(input.position, W);
    output.worldPosition = output.position;
    output.position = mul(output.position, VP);
    output.uv = input.uv;
    output.normal = input.normal;

	return output;
}

float4 PS(VS_OUT input) : SV_TARGET
{
	float4 color = DiffuseMap.Sample(LinearSampler, input.uv);
	return color;
}

technique11 T0
{
    PASS_VP(P0, VS, PS)
};

효율적인지 확인하기 위한 로그

Game.cpp

• 단순하게 프레임을 찍기 위한 코드

void Game::Update()
{
	TIME->Update();
	INPUT->Update();
	ShowFps();

	GRAPHICS->RenderBegin();

	GUI->Update();

	_desc.app->Update();
	_desc.app->Render();

	GUI->Render();

	GRAPHICS->RenderEnd();
}

void Game::ShowFps()
{
	uint32 fps = GET_SINGLE(TimeManager)->GetFps();

	WCHAR text[100] = L"";
	::wsprintf(text, L"FPS : %d", fps);

	::SetWindowText(_desc.hWnd, text);
}

결과

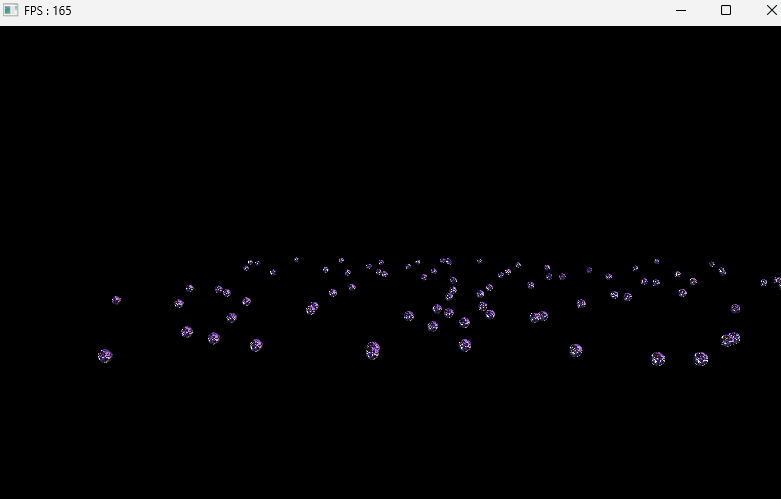

• 100개 생성했을때

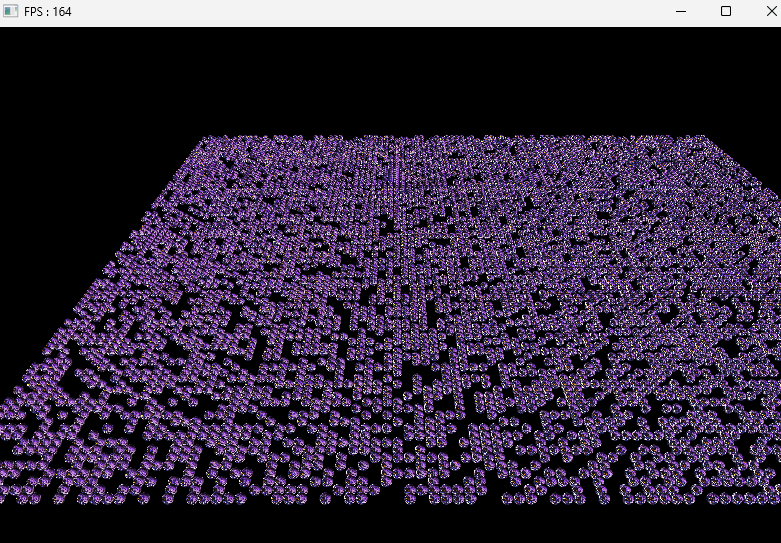

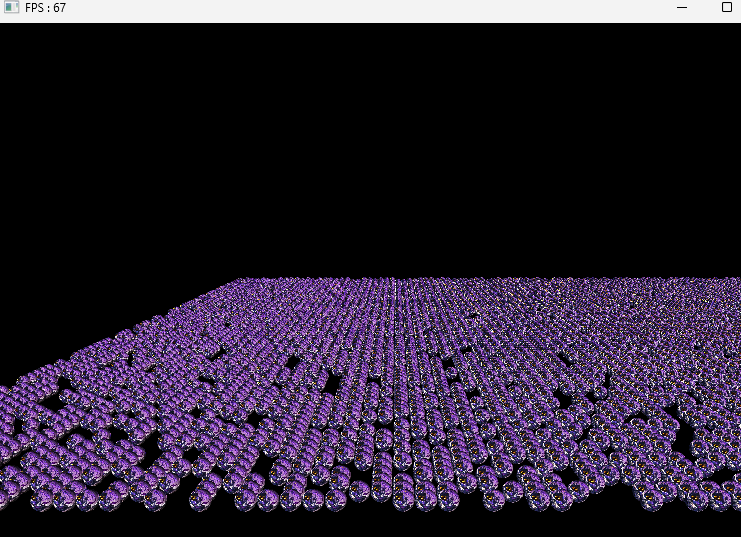

• 10000개 생성했을때

인스턴싱 사용

• 만개의 물체가 서로 다른 부분은 Transform
• 그래서 Transform을 각각 처리해주는 방식으로 진행
• 전체 복사 작업은 진행되지만, shader랑 material은 달라지지않고, World값만 변경해주는 작업

VertexBuffer

• InstanceBuffer를 슬롯 1번에 지정하기 위해 Create()에서 slot값을 받아주고, cpu, gpu정보도 넘겨주는 방식으로 수정
• PushData()를 추가해서 IASetVertexBuffer를 내부에서 해주는 방향으로 수정

class VertexBuffer
{

	template<typename T>
	void Create(const vector<T>& vertices, uint32 slot = 0, bool cpuWrite = false, bool gpuWrite = false)
	{
		_stride = sizeof(T);
		_count = static_cast<uint32>(vertices.size());

		_slot = slot;
		_cpuWrite = cpuWrite;
		_gpuWrite = gpuWrite;

		D3D11_BUFFER_DESC desc;
		ZeroMemory(&desc, sizeof(desc));
		desc.BindFlags = D3D11_BIND_VERTEX_BUFFER;
		desc.ByteWidth = (uint32)(_stride * _count);

		if (cpuWrite == false && gpuWrite == false)
		{
			desc.Usage = D3D11_USAGE_IMMUTABLE; // CPU Read, GPU Read
		}
		else if (cpuWrite == true && gpuWrite == false)
		{
			desc.Usage = D3D11_USAGE_DYNAMIC; // CPU Write, GPU Read
			desc.CPUAccessFlags = D3D10_CPU_ACCESS_WRITE;
		}
		else if (cpuWrite == false && gpuWrite == true) // CPU Read, GPU Write
		{
			desc.Usage = D3D11_USAGE_DEFAULT;
		}
		else
		{
			desc.Usage = D3D11_USAGE_STAGING;
			desc.CPUAccessFlags = D3D11_CPU_ACCESS_READ | D3D11_CPU_ACCESS_WRITE;
		}

		D3D11_SUBRESOURCE_DATA data;
		ZeroMemory(&data, sizeof(data));
		data.pSysMem = vertices.data();

		HRESULT hr = DEVICE->CreateBuffer(&desc, &data, _vertexBuffer.GetAddressOf());
		CHECK(hr);
	}

	void PushData()
	{
		DC->IASetVertexBuffers(_slot, 1, _vertexBuffer.GetAddressOf(), &_stride, &_offset);
	}

private:
	uint32 _slot = 0;
	bool _cpuWrite = false;
	bool _gpuWrite = false;
}

IndexBuffer

• 여기도 PushData()함수 추가

class IndexBuffer
{
	void PushData()
	{
		DC->IASetIndexBuffer(_indexBuffer.Get(), DXGI_FORMAT_R32_UINT, 0);
	}
}

InstancingDemo

• 모든 오브젝트의 MeshRenderer가 Update를 하는 부분을 대표적으로 한 오브젝트만 업데이트 해주는 방향으로 수정
• 각 World를 가져오는 부분을 없애고, 대표적으로 한번만 InstanceBuffer를 통해서 PushData()를 해주는 방향으로 수정

InstancingDemo.h

• Instancing에 사용할 변수 추가

class InstancingDemo : public IExecute
{

// 추가 부분
private:
	// INSTANCING
	shared_ptr<Mesh> _mesh;
	shared_ptr<Material> _material;

	vector<Matrix> _worlds;
	shared_ptr<VertexBuffer> _instanceBuffer;
};

InstancingDemo.cpp

void InstancingDemo::Init()
{
	// 위 내용은 동일해서 생략 //
	RENDER->Init(_shader);


	// INSTANCING
	_instanceBuffer = make_shared<VertexBuffer>();

	for (auto& obj : _objs)
	{
		Matrix world = obj->GetTransform()->GetWorldMatrix();
		_worlds.push_back(world);
	}
	_instanceBuffer->Create(_worlds, /*slot*/1);
}

void InstancingDemo::Update()
{
	_camera->Update();

	RENDER->Update();

	{
		LightDesc lightDesc;
		lightDesc.ambient = Vec4(0.f);
		lightDesc.diffuse = Vec4(0.f);
		lightDesc.specular = Vec4(0.f);
		lightDesc.direction = Vec3(1.f, 0.f, 1.f); // right, look
		RENDER->PushLightData(lightDesc);
	}

    /*for (auto& obj : _objs)
    {
    	obj -> update();
    }*/

	_material->Update();

	//auto world = GetTransform()->GetWorldMatrix();
	//RENDER->PushTransformData(TransformDesc{ world });

	_mesh->GetVertexBuffer()->PushData();
	_instanceBuffer->PushData();
	_mesh->GetIndexBuffer()->PushData();
    // shader->DrawIndexed(0, 0, _mesh->GetIndexBuffer()->GetCount(), 0, 0);
	_shader->DrawIndexedInstanced(0, 0, _mesh->GetIndexBuffer()->GetCount(), _objs.size());
}

Instancing.fx

• Input.world를 통해서 물체마다 world를 세팅해줄 수 있다.

struct VS_In
{
    float4 position : POSITION;
    float2 uv : TEXCOORD;
    float3 normal : NORMAL;
    float3 tangent : TANGENT;
    // INSTANCING
    matrix world : INST;
};

VS_OUT VS(VS_In input)
{
    VS_OUT output;

    output.position = mul(input.position, input.world);
    output.worldPosition = output.position;
    output.position = mul(output.position, VP);
    output.uv = input.uv;
    output.normal = input.normal;

	return output;
}

결과

• 10000개를 만들어도 프레임이 떨어지지 않는걸 확인


참고 강의
