여러 사람이 동시에 이야기 할때

여러 컴퓨터가 동시에 통신할 때

• FDM (Frequency division multiplexing)
• TDM (Time devision mutiplexing)
• WDM (Wavelength division multiplexing)

1개의 물리적 통로에 여러 개의 연결을 섞어서 보내는 기술

• 다중화(multiplexing)
• 선 1개에 여러 신호 전송 기술
• input → MUX → link , channels → DEMUX → output

---

동시에 이야기하면?

• 여러 사람들이 동시에 같은 주파수 / 시간에 이야기 한다면?

→ 소리 간섭으로 알아듣기 어려움

• 여러 사람들이 다른 주파수 / 시간에 이야기한다면?

→ 이야기를 알아들을 수 있음

ex) 여러 개의 전화기, 컴퓨터가 통신할 때

• 충남대에는 전화기가 몇대?
  • ???
  • 전화기를 연결하는 선을 어떻게 모을까? 어떻게 KT전화국에 연결할까?
    • Multiplexing기술

다중화

FDM (주파수 분할 다중화)

• 여러 사람이 동시에 이야기하는 것을 실어보내야 할 때
  • 사람 목소리는 1개의 동일한 주파수
• 주파수를 나누는 기술 아날로그

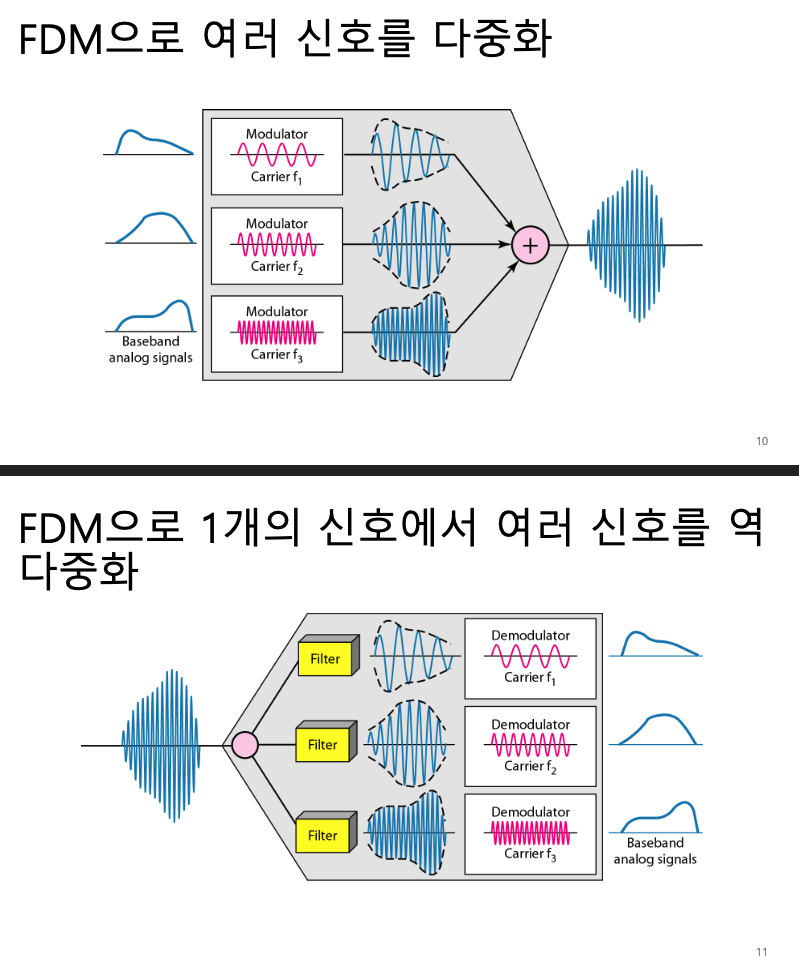

• 여러 개의 신호를 각각의 방송 주파수에 실어보내는 (변조) 기술
  • 라디오, TV
• 변형
  - WDM

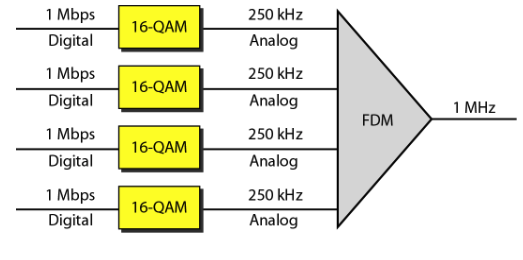

Q. 1MHz 대역폭으로 4개의 채널을 만들고 각 채널당 1Mbps 비트전송률을 지원하는 위성 무선링크가 있다. 각 채널은 위성단말기가 데이터전송을한다. FDM을 이용해서 어떻게 만들 수 있을까?

답

• 4개? 그러면 1MHz를 4개로 조각내는 것이 FDM?
• 250KHz 4개?
• 1개의 250Khz에서 1Mbps를 어떻게 만들지? : 16-QAM

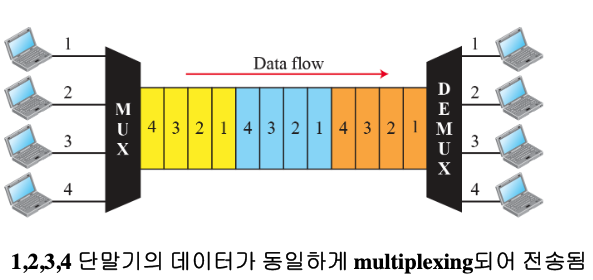

TDM (시간 분할 다중화)

• 디지털 기술
• 시간을 전송단말기에 나누어주는

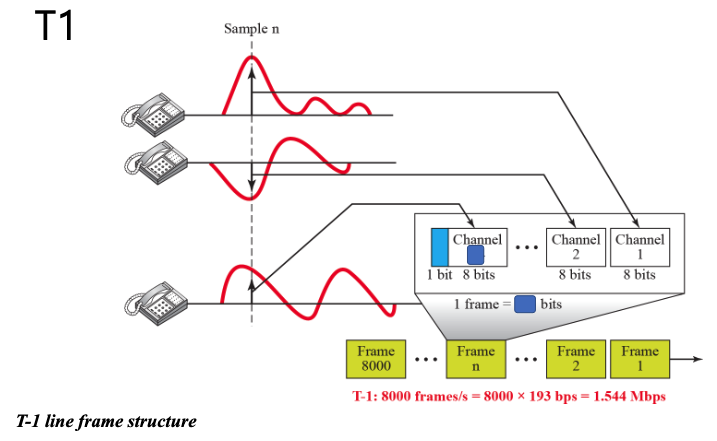

전화 TDM : T1, T3
