서론

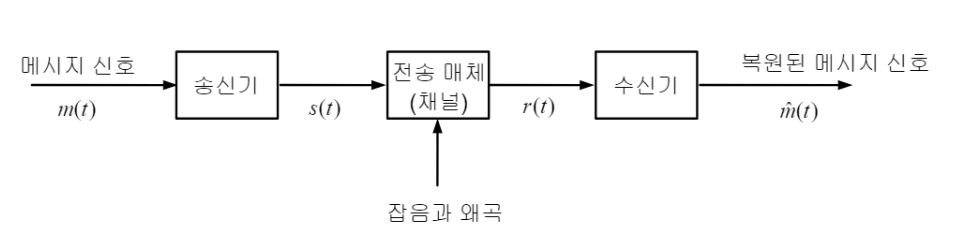

📖 통신 시스템 모델

송신기 = 보내는 사람을 통해 전송매체로 전달함
전송매체는 잡음과 왜곡이 있고 information을 전달함.

1. message signal

:시스템에 입력되는 메세지 신호

• 아날로그, 디지털
• baseband (기저대역 신호)

2. Transmitter(송신기)

: 효과적인 메세지 전송을 위해 기저대역 신호 변형시켜 채널에 실어준다.

3. Channel

:송신기의 출력이 수신기에 도달하기 위해 통과하는 메세지
ex) 전선, 동축 케이블, 무선

4. Receiver(수신기)

:채널을 통과하면서 손상된 신호를 원래의 기저대역 신호에 근사하도록 복원하는 역할

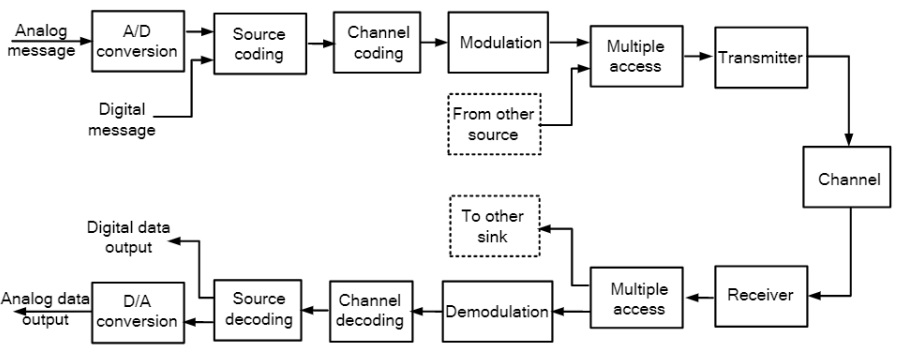

📖 전형적인 디지털 통신 시스템

디지털 통신 시스템

: 디지털 통신 메세지를 목적지로 전송.
채널의 왜곡,잡음 영향 X
이산적임

아날로그 통신 시스템

• 아날로그 메세지를 목적지로 전송
• 연속적임
• 신호로 부터 디지털 메세지 복원
• 왜곡, 간섭에 영향

A/D conversion

아날로그를 디지털로 변환

D/A conversion

디지털을 아날로그로 변환

📖 Source coding and channel coding

Source coding

• 디지털 데이터의 압축
• Bit rate를 감소하여 필요한 채널 대역폭을 줄임
• 주어진 대역폭으로 전송할 수 있는 데이터의 양 증가
• 디지털 통신에서 전송 매체의 한정된 대역폭 특성 극복 , 사용자 용량을 증가하는 목적으로 사용

Channel Coding

• 전송 과정에서 발생하는 오류를 검출하거나 정정함
• 비트 에너지를 고정시켰을 때 발생하는 오류 확률 감소
• 원하는 비트오율을 얻기 위해 필요한 에너지를 줄임
• redundant data를 삽입하므로써 전송 대역폭 증가

Modulation

• 디지털 데이터를 채널을 통해 전송하기에 적합한 연속 파형으로 변환
• baseband(square 파형) : line coding
• bandpass(sinusoidal 파형) : bandpass modulation

반송파(carrier modulatio)

• 정보는 반송파의 하나 이상의 파라미터를 변경하여 전송: 주파수 , 위상 ,진폭
• 반송파는 고주파의 정현파
• 반송파의 파라미터 중 하나는 베이스밴드 신호에 비례하여 변화.
