Game Engine Tool - GameView / SceneView

유기태·2024년 1월 19일

DirectX11 imgui

※ 해당 본몬은 ImGUI API와 Graphic library DirectX11 기준으로 쓰여진 글입니다!

1. 개발 목표

유니티 GameView와 SceneView로 나뉜 해당 이미지 뷰를 ImGUI를 통해 재현하고 싶었습니다.

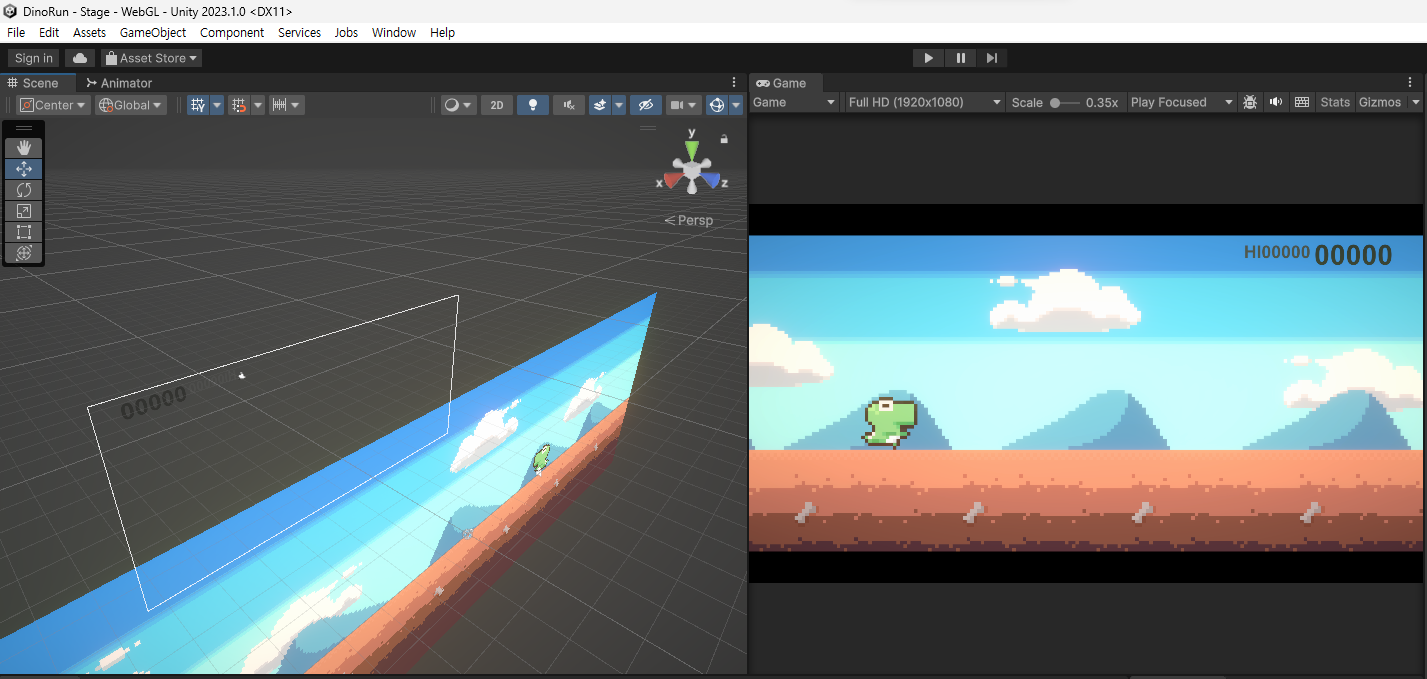

2. 결과물

※ 추후 play pause 단계 추가 예정

3. 구현 과정

1. 우선 multiviewport(유사 멀티 뷰포트 결국 렌더 타켓 텍스쳐는 한개)을 구현해줍니다.

이론적으로는 해당 drawcall을 불러주기전에 레스터라이저 단계에서 해당 렌더 타켓 텍스쳐 위치에 그려지게끔 viewport들을 생성해줍니다.

// 의사 코드는 좌우로 나뉘는 viewport을 생성하는 코드입니다.
void SetViewPorts(Vec2 vPos,Vec2 vScale)
{
	D3D11_VIED3D11_VIEWPORT vDesc = {};
	vDesc.MinDepth = 0;
	vDesc.MaxDepth = 1.f;
	vDesc.TopLeftX = vPos.x;
	vDesc.TopLeftY = vPos.y;
	vDesc.Width = vScale.x;
	vDesc.Height = vScale.y;
	DEVICE_CONTEXT->RSSetViewports(1,&Desc);
}
void Render()
{
	SetViewPorts(Vec2(0.f,0.f),Vec2(resolution.x/2.f,resolution.y/2.f));
    -> 왼쪽에 그려질 물체들에 대한 렌더(VSset->PSset->DrawCall)
    SetViewPorts(Vec2(resolution.x/2.f,0.f),Vec2(resolution.x/2.f,resolution.y/2.f));
    -> 오른쪽에 그려질 물체들에 대한 렌더(VSset->PSset->DrawCall)
	swapchain->present(0,0);
}

2. 해당 뷰를 구현하는데 있어서는 postprocess을 재현하기 위해 현재 렌더 타켓 텍스처(Texture2D)에 그려진 이미지를 Image Texture을 바인딩해 줄 수 있는 shaderresource로 copyresource해줍니다.

DX11 초기화 과정에서 생성한 SWAPCHAIN이 가지고 있는 RendertargetTexture을 임의로 생성해준 shaderresourceview가 가리키는 texture에 copy해줍니다.
결과적으로 화면에 표시될 이미지를 texture에 복사해주게 됩니다.(포스트 프로세스에서 해당 이미지를 활용한 후처리를 하기도 함)

3. 해당

2번까지 성공했다면 3번은 아주 쉽습니다. 해당 이미지를 활용하여 Imgui에 method 중에 Image method를 활용해주면 끝납니다.

void ImGui::Image(ImTextureID user_texture_id, const ImVec2& image_size, const ImVec2& uv0, const ImVec2& uv1, const ImVec4& tint_col, const ImVec4& border_col);

user_texture_id : image method을 통해 바인딩해줄 image 객체를 넣어줘여하는 파라미터입니다.
※ DirectX기준으로 texture image을 바인딩 해주는 shaderresrouceview을 사용합니다.
DirectX 기준이 아닌 다른 graphic library 기준을 보고싶다면 아래 링크를 참고하길 바랍니다.
imgui - image method examples

image_size : 해당 imgui를 통해 보여질 image을 말합니다.

uv0 : 해당 image(uv)좌표의 시작점(LeftTop)

uv1 : 해당 image(uv)좌표의 끝점(RightBottom)
