프로젝트 생성

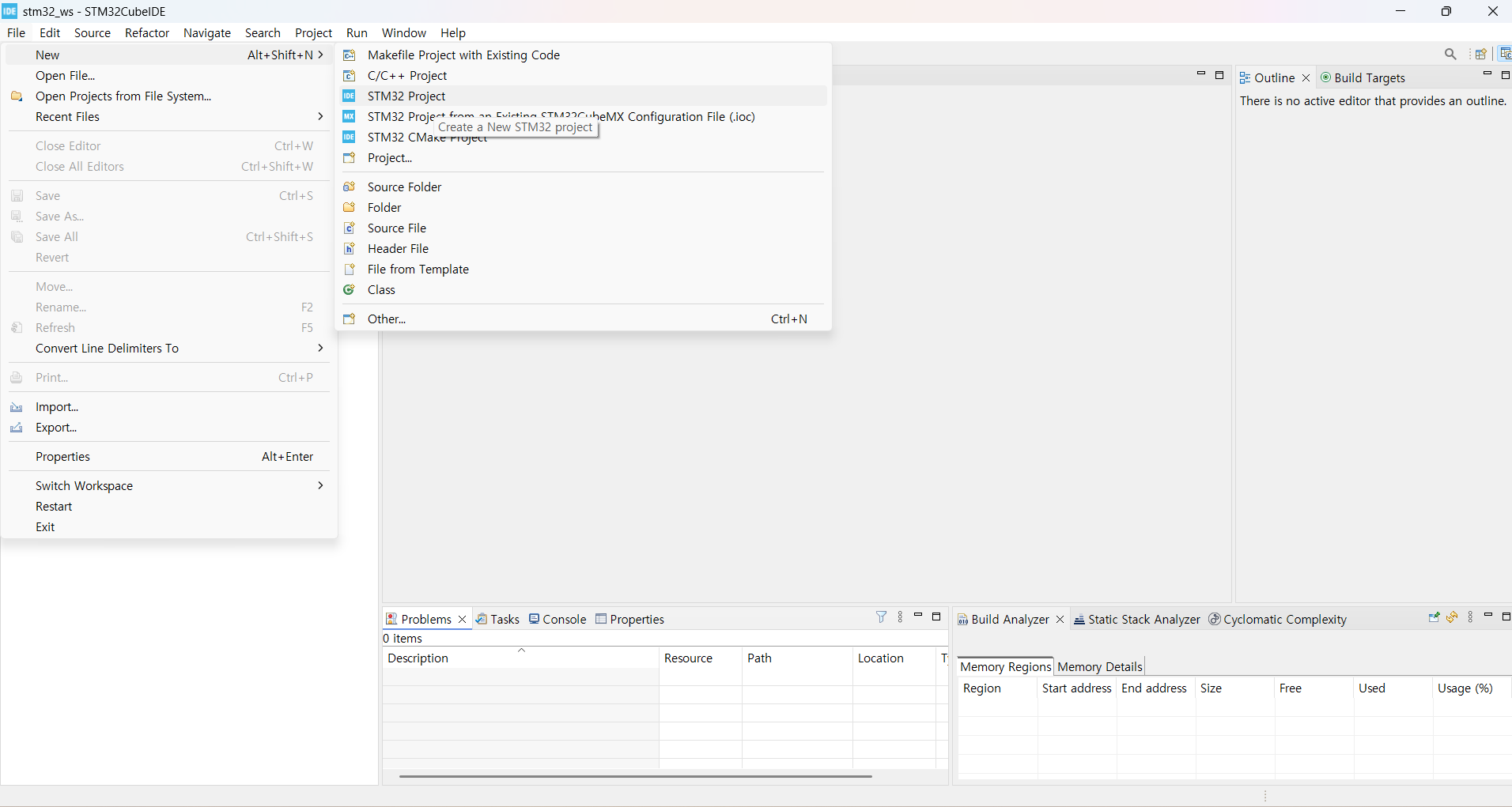

File - New - STM32 Project 에 들어간다.

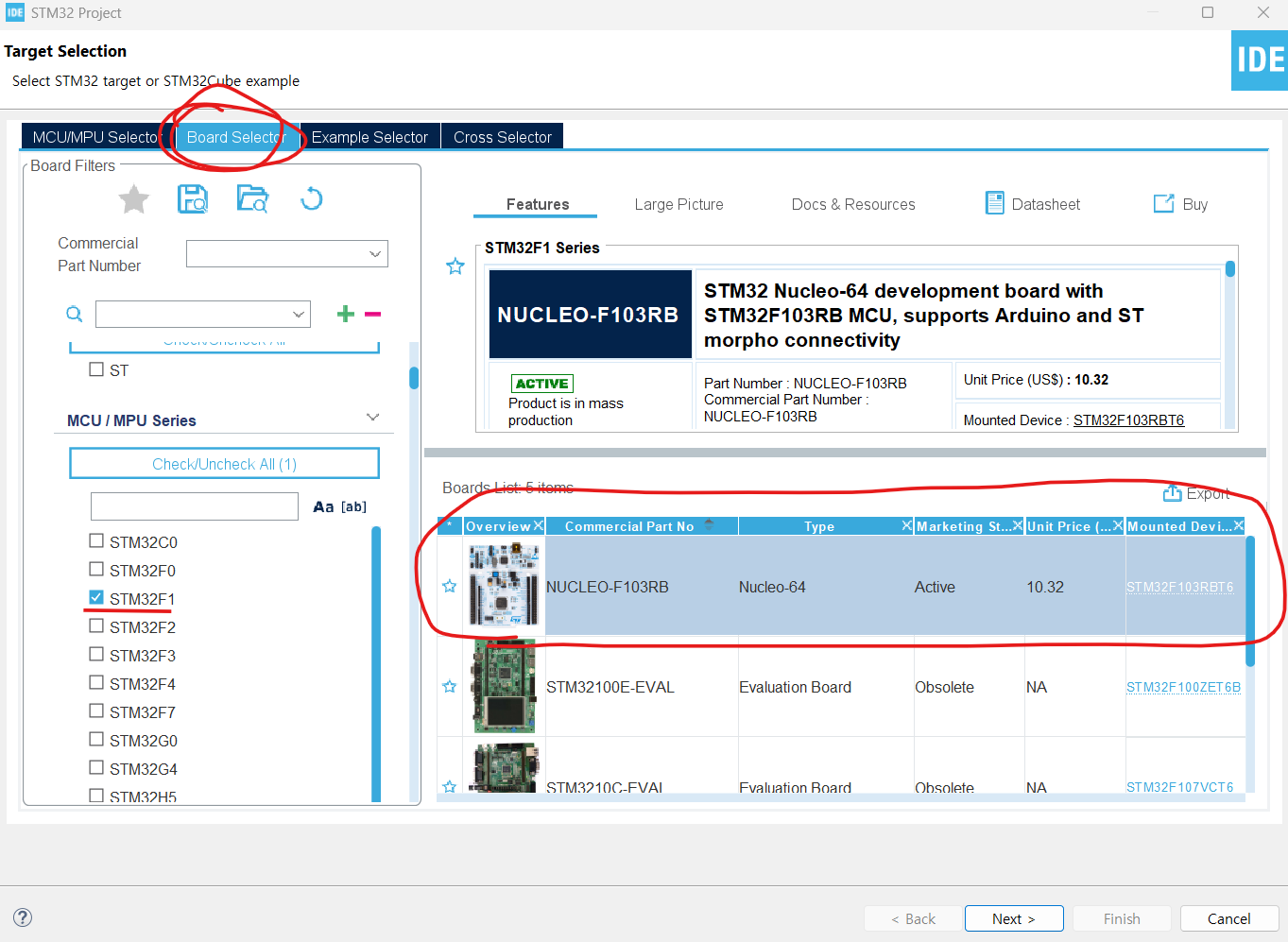

NUCLEO-F103RB에는 STM32F1 시리즈의 MCU가 들어가므로 이를 바탕으로 Boards List에서 보드를 찾아준다.

Type 에 나와있는 Nucleo-64 는 64핀 MCU를 장착한 ST Nucleo 보드 시리즈를 의미한다.

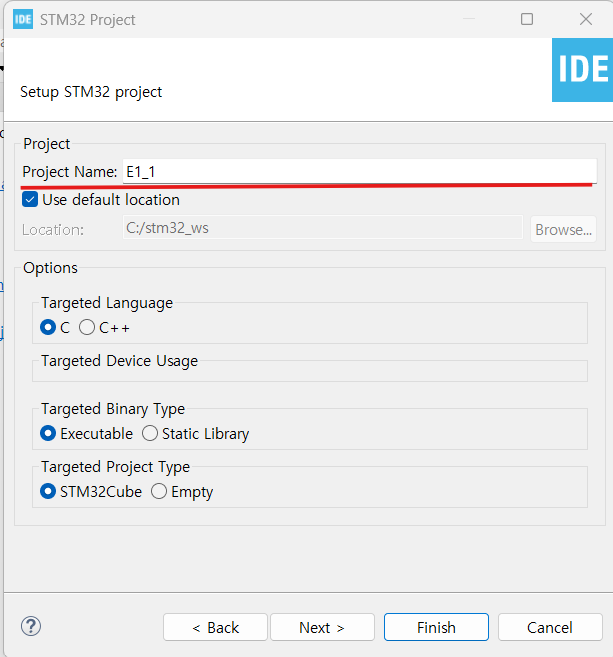

프로젝트 생성시 옵션

Project Name : 프로젝트의 명

Targeted Language

개발할 때 쓸 프로그래밍 언어를 선택하는 옵션

• C를 선택하면 .c 소스, .h 헤더 파일 위주로 프로젝트가 생성됨
• C++ 선택하면 .cpp, .hpp 구조로 프로젝트가 만들어지고, 빌드 설정도 C++에 맞게 잡힘

Targeted Binary Type

컴파일 후 어떤 실행 형태로 만들지 정하는 옵션

• Executable → MCU에 직접 올려서 실행할 .elf / .bin 생성함 (기본값)
• Static Library → 재사용할 함수 묶음을 .a(정적 라이브러리)로 만들고, 다른 프로젝트에서 링크해서 씀

Targeted Project Type

프로젝트의 기본 템플릿을 고르는 옵션

• STM32Cube → CubeMX 연동된 프로젝트, GUI로 핀 설정·클럭 설정 가능, 자동으로 HAL 드라이버 코드 생성됨(초보 추천)
• Empty → 완전 빈 프로젝트, 내가 스타트업 코드부터 다 작성해야 함(숙련자용)

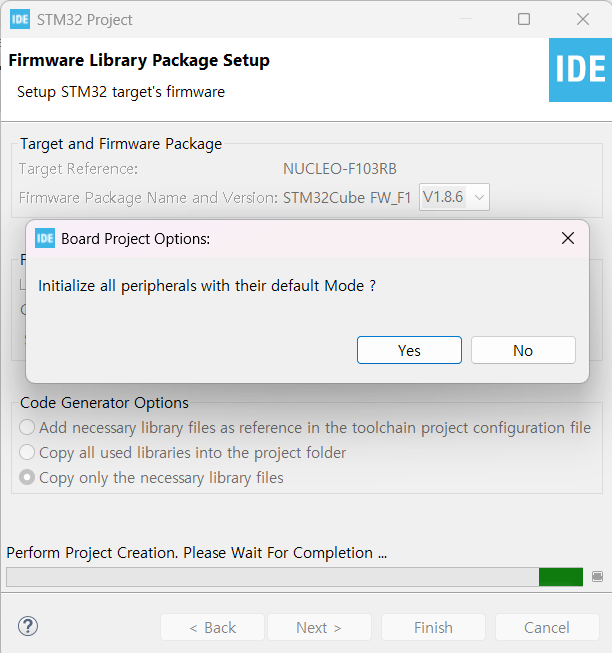

Initialize all peripherals with their default Mode?

GPIO, UART, I2C, SPI, ADC 등 모든 주변장치를 칩 데이터시트의 디폴트 상태로 자동 설정해줄지를 묻는 창이다.

여기서 기본모드는 칩이 리셋되었을 때의 초기 상태 또는 미리 정의된 안전한 초기 상태를 의미한다.

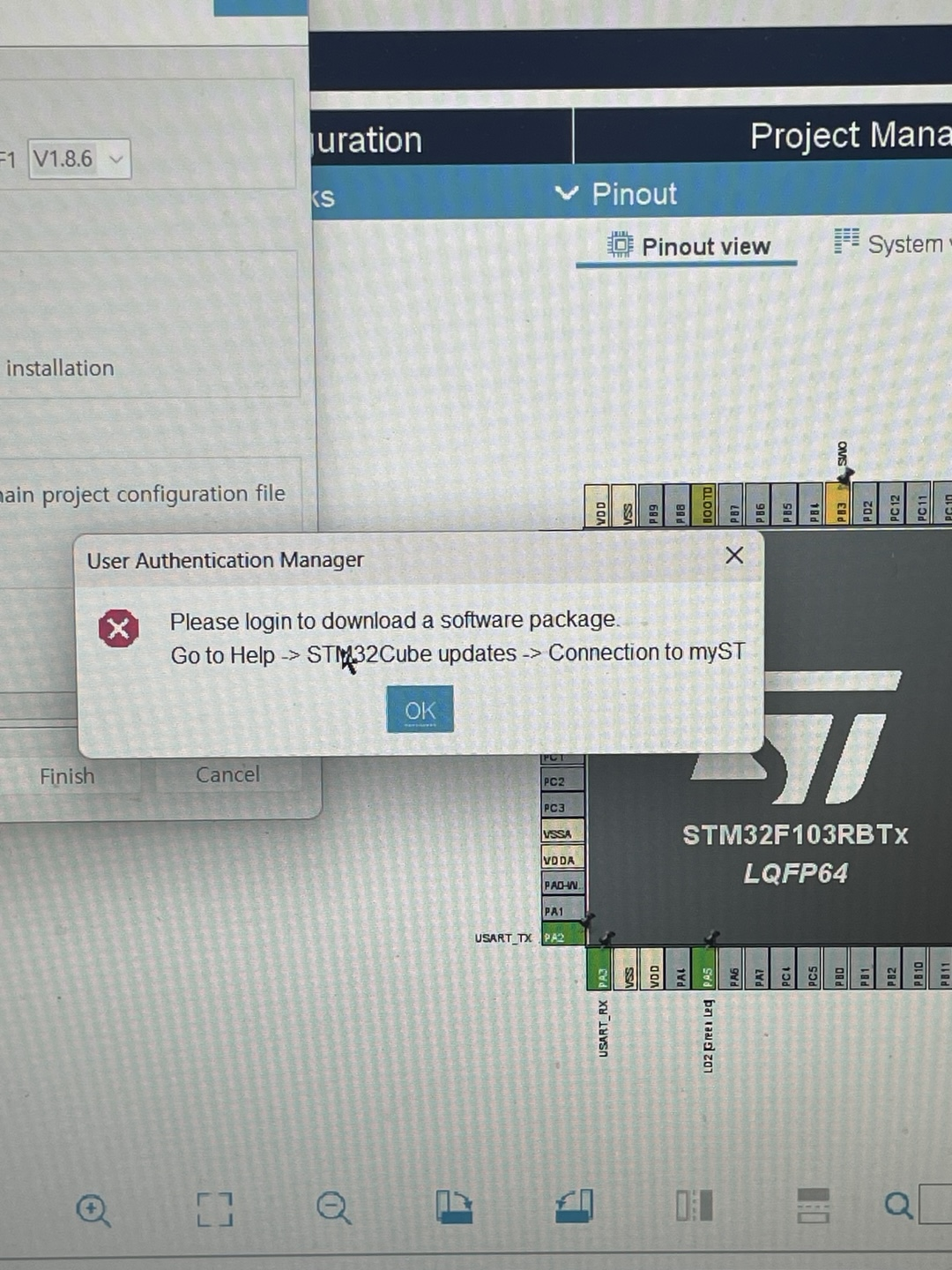

오류 ( 계정연결 )

이런 오류가 떴다. STMCubeIDE와 STMicroelectronics의 본인의 계정을 연결해줘야한다.

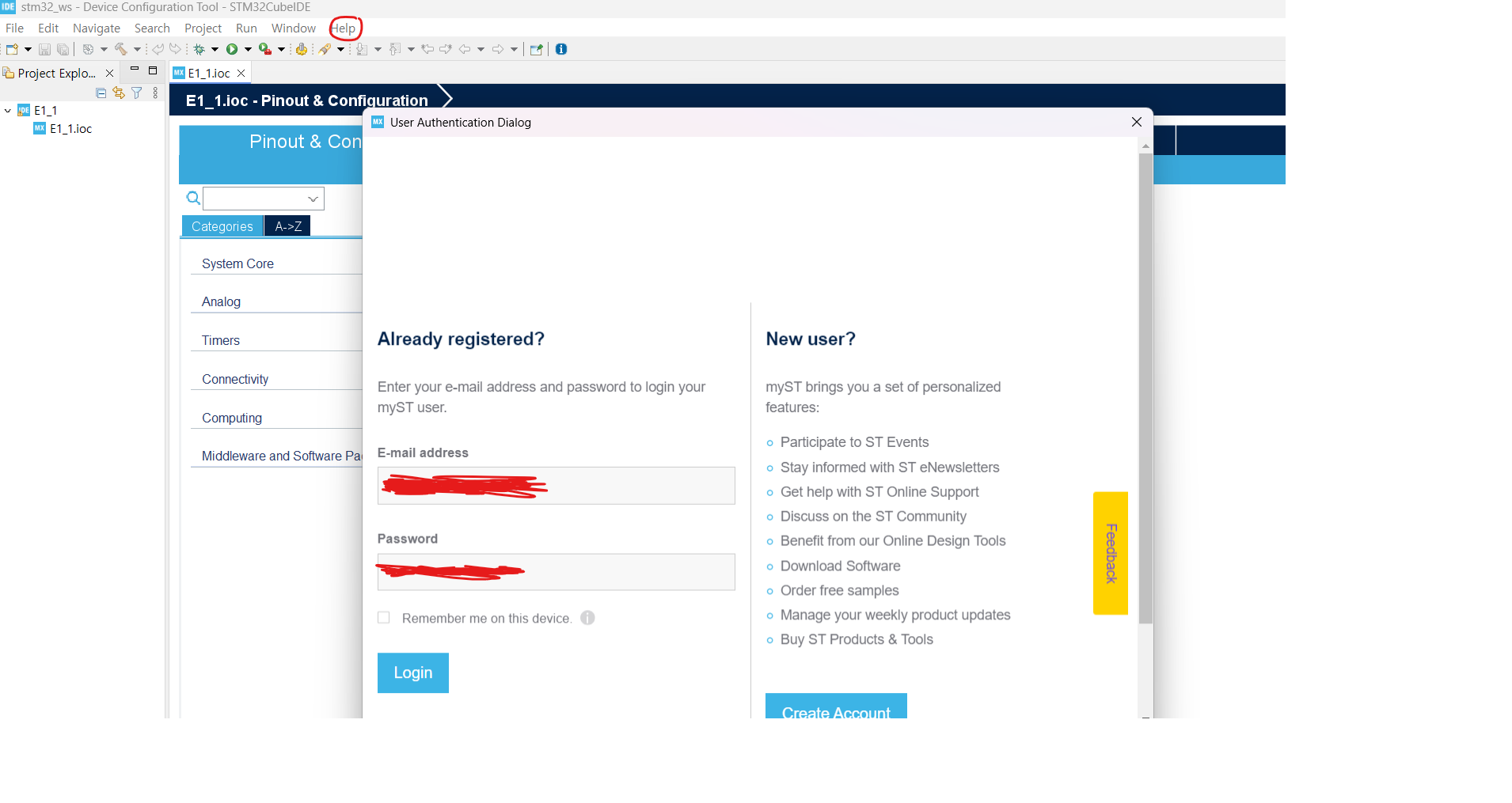

Help-STM32Cube Updates-Connetion to myST 에 들어가서 계정을 연결하면된다.

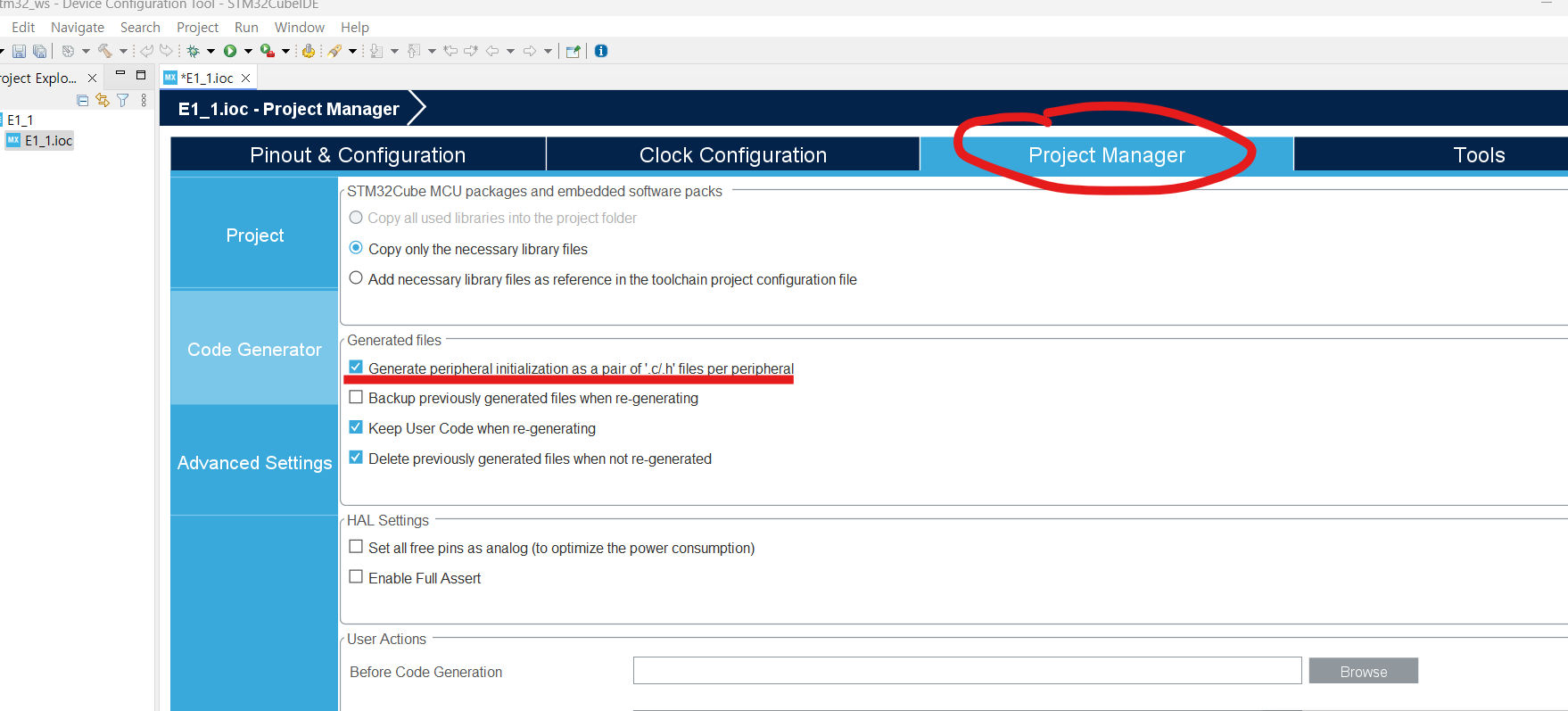

Project Manager

Create peripheral initialization as a pair of '.c/.h' files per peripheral 옵션을 체크해준다.

기본적으로 STM32CubeIDE (또는 CubeMX)에서 주변장치 초기화 코드는 main.c 등에 모두 몰아서 생성된다.

이 옵션을 켜면 각 주변장치별로 초기화 코드가 별도의 독립된 소스 파일(.c)과 헤더 파일(.h)로 분리 생성된다.

예를 들어, UART 초기화 코드는 uart.c와 uart.h 파일로 따로 만들어지고, SPI 초기화 코드는 spi.c와 spi.h 처럼 각각 분리됩니다.

ST-LINK 설정

SWD(serial wire debug) 인터페이스를 사용하기위해 ST-LINK에게 SWD 인터페이스를

사용한다고 알려줘야한다.

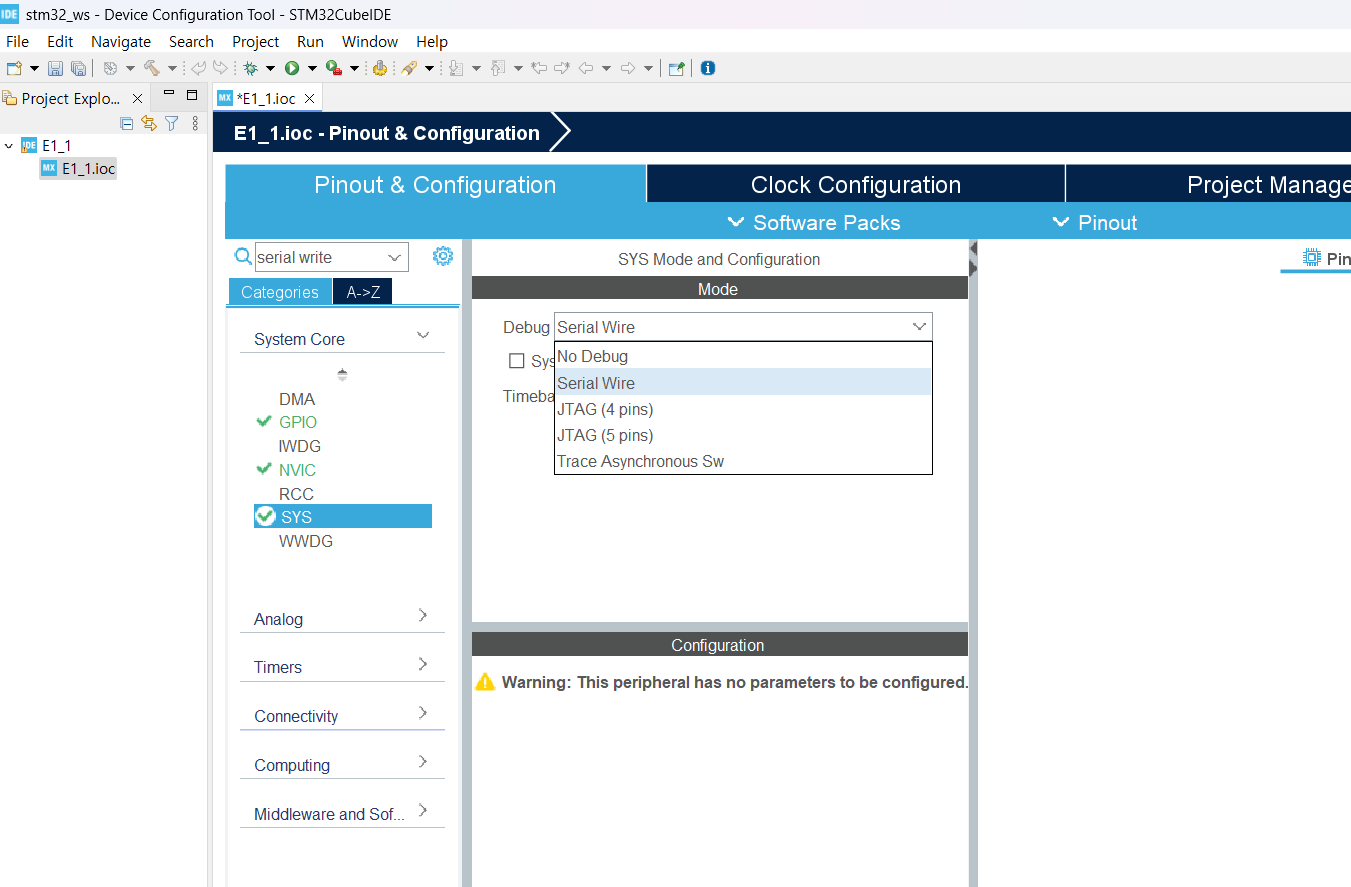

Pinout & Configuration - Categories - System core - SYS 들어가서 Debug를 Serial Wire (SWD)로 설정한다.
