1. 저항 없이 다이오드 사용하는 경우

-5+0.7 이므로 KVL 위배이다.

도선 내부에는 아주 작은 미세한 저항이 있다.

옴의 법칙에 의하여 이 내부 저항에도 전압이 걸리게된다.

I=V/R=5/0.000000000xxxx...= (아주 큰 전류) 이므로

해당 회로에 아주 큰 전류가 흐르게 될 것이다.

이럴 땐 그냥 직렬로 저항을 하나 달아주면 된다.

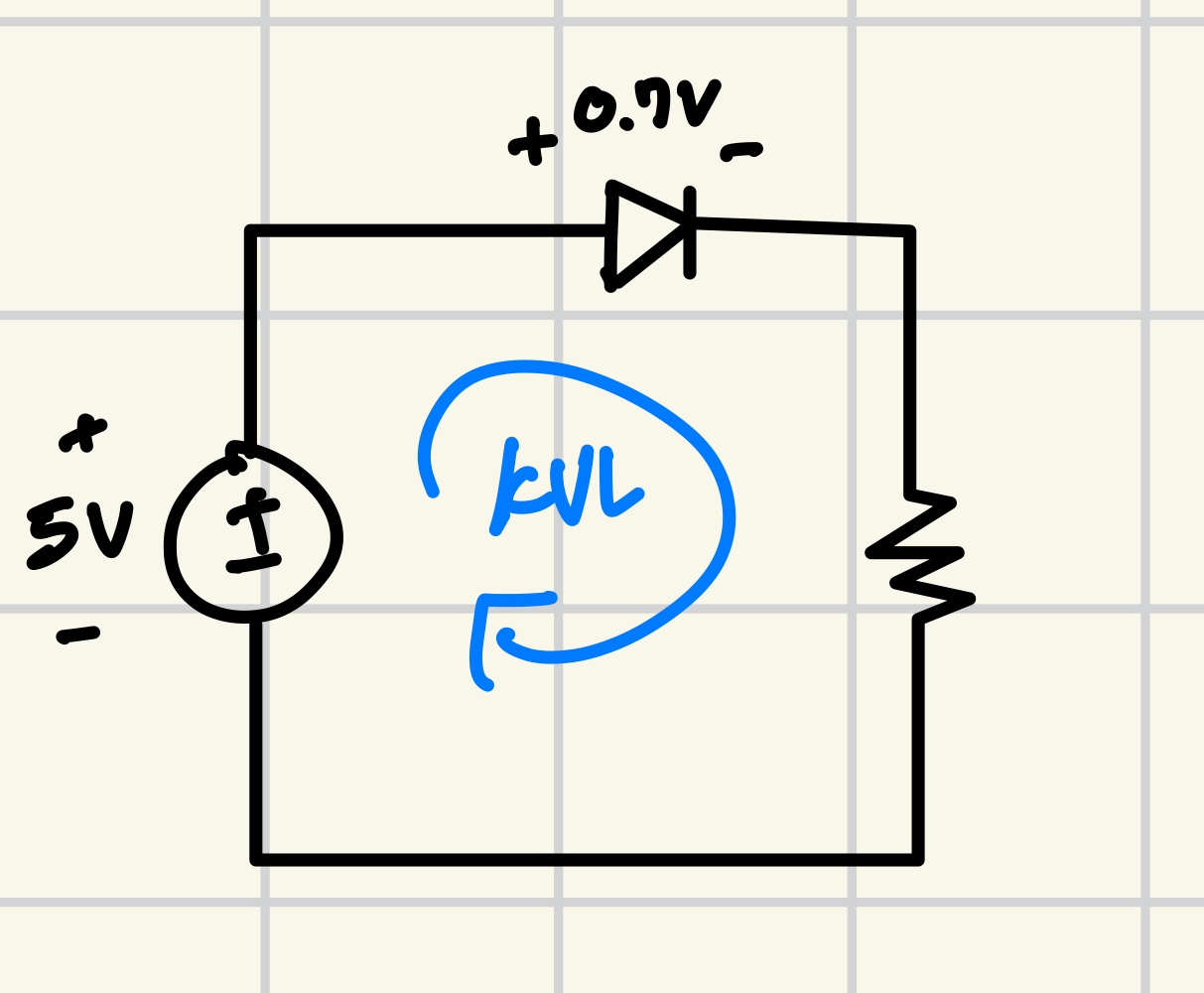

2. 저항과 함께 다이오드 사용하는 경우

이처럼 저항을 달아주면, KVL을 준수하게되고, 결과적으로 과전류 문제도 해결된다.

추가적으로 발광 다이오드를 사용한다면, 저항값을 통해 전류를 조절함으로서 발광 다이오드의 밝기도 조절이 가능하다.
