CHAP01. DB모델링개요
- 모델링
- 말 그대로 모델을 만드는 작업을 뜻함. 즉, 현실 세계를 단순화 시켜 표현하는 기법
- 엔티티 (== table)
- 업무의 관심 대상이 되는 정보를 갖고 있거나 그에 대한 정보를 관리할
필요가 있는 유형, 무형의 사물(개체) (유형, 무형, 문서, 이력, 코드)
- 업무의 관심 대상이 되는 정보를 갖고 있거나 그에 대한 정보를 관리할
- 속성 (== column)
- 엔티티에서 관리해야 할 최소 단위 정보 항목(관심이 있는 항목)을 말하며
엔티티는 하나 이상의 속성을 포함 (기본, 유도, 설계)
- 엔티티에서 관리해야 할 최소 단위 정보 항목(관심이 있는 항목)을 말하며
- 인스턴스 (== row)
- 엔티티의 속성으로 실제로 구현된 하나의 값
- 엔티티 조건
- 업무의 관심 대상이 되는 사물이어야 된다.
- 마땅한 속성을 소유해야 된다.
- 두 개 이상의 인스턴스를 소유해야된다.
- 속성 명명규칙
- 속성의 의미가 분명히 드러나게 작성할 것 (명확)
- 해당 업무에서 사용하는 이름 부여할 것
- 서술식(수식어, 소유격) X, 약어 X
- 엔티티에서 유일하게 식별 가능하도록 지정할 것 (중복 X)
- 관계
- 두 엔티티 사이의 관련성을 나타냄 (관계는 데이터를 매개로 한 업무의 흐름과 데이터의 흐름을 규명함)
- 카디널리티
- 각 엔티티에 속해 있는 인스턴스들 간에 수적으로 어떤 관계에 있는지를 나타냄
- 종류로는 1:1, 1:N, M:N의 관계가 있다.
- 주식별자(PK)
- 엔티티 내 각 인스턴스를 구별하는 기준이 되는 속성
- 엔티티 내 각 인스턴스를 구별하는 기준이 되는 속성
- 외래식별자(FK)
- 관계가 있는 엔티티 간의 연결고리 역할을 하는 속성
- 관계가 있는 엔티티 간의 연결고리 역할을 하는 속성
- 개념적 설계
- 요구분석 단계에서 정의된 핵심 개체와 그들 간의 관계를 바탕으로 ERD를 생성하는 과정
- 논리적 설계
- 개념 설계에서 추상화된 데이터를 구체화하여 개체, 속성을 테이블화하고 상세화 하는 과정
(상세화 과정 : 정규화, 식별자 확정, M:M 관계 해소, 참조 무결성 규칙 정의)
- 개념 설계에서 추상화된 데이터를 구체화하여 개체, 속성을 테이블화하고 상세화 하는 과정
- 물리적 설계
- 논리적 설계의 산출물인 ERD의 요소들을 관계형 데이터베이스의 요소들로 전환하는 과정
CHAP02_1. 개념적모델링_Entity 도출하기
CHAP02_2. 개념적모델링_ERD

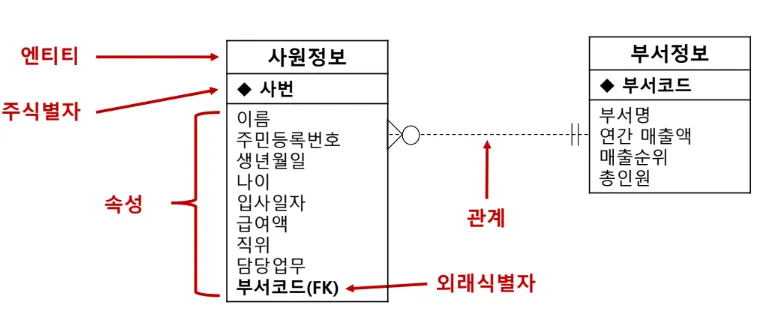

ERD란?
- ERD란, 개체 관계도라고도 불리며 요구분석사항에서 얻어낸 엔티티와 속성들을
그림으로 그려내어 그 관계를 도출한 것
ERD 표기법 (관계)
- 엔티티 간의 부모-자식 관계
- 상호 관계가 있는 두 엔티티 중에서 어느 쪽의 정보가 먼저 생성이 되는가에 따라 결정
- 부모 엔티티의 정보가 있어야지만 존재할 수 있는 것이 자식 엔티티

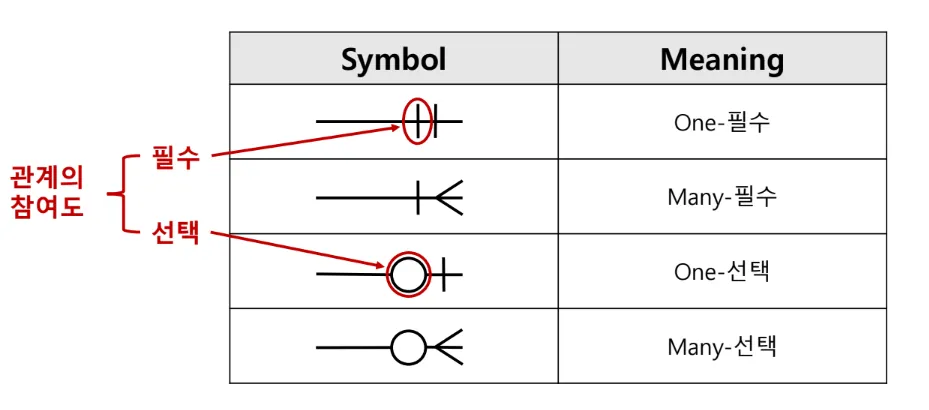

- 참여도
- 참여도에는 필수(mandatory), 선택(optional) 두 가지로 존재
- 어떤 기준이 되는 엔티티가 있을 때 반드시 대응되는 엔티티가 존재해야 한다면 필수,
존재 할 수도, 하지 않을 수도 있다면 선택
- 카디널리티
- 두 개의 엔티티 간 관계에서 엔티티에 속해 있는 인스턴스들을 수적으로 표현한 것
- 인스턴스가 1개와 대응된다면 ‘ ‘ 로 표시 다수와 대응된다면 ‘ ‘ 로 표시
- 카디널리티와 참여도에 따른 관계의 종류
- 1:1 관계
- X에 속하는 하나의 인스턴스는
Y에 속하는 하나의 인스턴스에만 연결되며, - Y에 속하는 하나의 인스턴스도
X에 속하는 하나의 인스턴스에만 연결될 때
- X에 속하는 하나의 인스턴스는

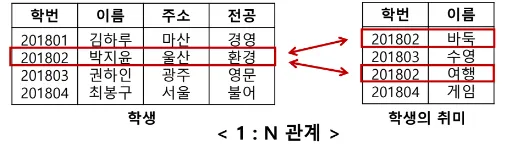

- 1:N 관계
- X에 속하는 하나의 인스턴스는
Y에 속하는 여러 인스턴스에 연결되며, - Y에 속하는 하나의 인스턴스는
X에 속하는 하나의 인스턴스만 연결될 때
- X에 속하는 하나의 인스턴스는

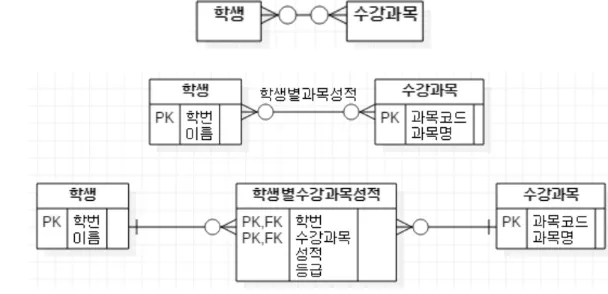

- M:N관계
- X에 속하는 한 인스턴스는 Y에 속하는 여러 인스턴스와 연결될 수 있으며,
Y에 속하는 한 인스턴스도 X에 속하는 여러 인스턴스와 연결될 수 있을 때 - M:N 관계는 덜 완성된 모습으로 데이터 구조에 있어서 어떠한 실제적 방법으로도 구현이
불가능하다. (따라서 M:N관계는 해소해 주어야 한다.)
- X에 속하는 한 인스턴스는 Y에 속하는 여러 인스턴스와 연결될 수 있으며,
⇒ 학생별수강과목성적 = 해소 테이블
⇒ 중간에 해소 테이블을 추가함으로써 M:N 관계를 1:N 관계로 바꿔준다
- 식별관계
- 부모의 PK를 자식이 PK로 가짐
- 즉, 자식이 독립적으로 존재할 수 없게 되는 것
- ⇒ FK이면서 PK역할을 함 → 이를 PFK라고 부름

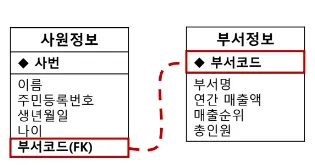

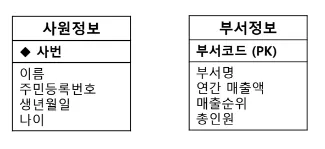

- 비식별관계
- 부모 PK를 자식이 FK로 가짐
- 독립적으로 자식테이블이 존재할 수 있다.
- 즉, FK를 지우면 되기 때문
CHAP03_논리적모델링
논리적 모델링 단계
- 개념적 모델링을 끝내고 정규화 과정을 통해서 테이블을 상세화함
정규화
정규화
- 관계형 데이터베이스에서 데이터를 구조화 하는 작업
정규화의 목적
- 데이터의 중복을 방지하고 보다 효율적으로 데이터를 저장하기 위함
- 삽입, 삭제, 갱신 이상의 발생 가능성을 줄이기 위함.
⇒ 나의 데이터 베이스에 이상한 데이터가 들어오지 못하게 완전무결한 상태를 만드는 것
정규화 예시
- 원자값
- 더이상 쪼갤 수 없는 단위

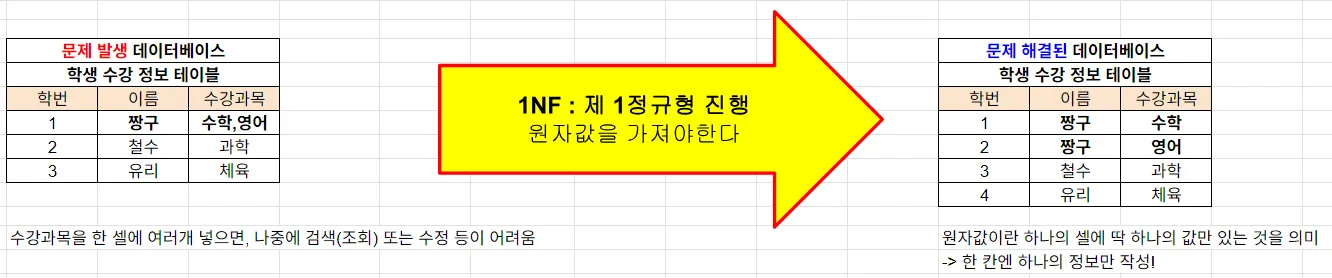

제 1정규형
- 원자값을 가져야 한다
- 한 셀에 하나의 값만 들어가야 한다.

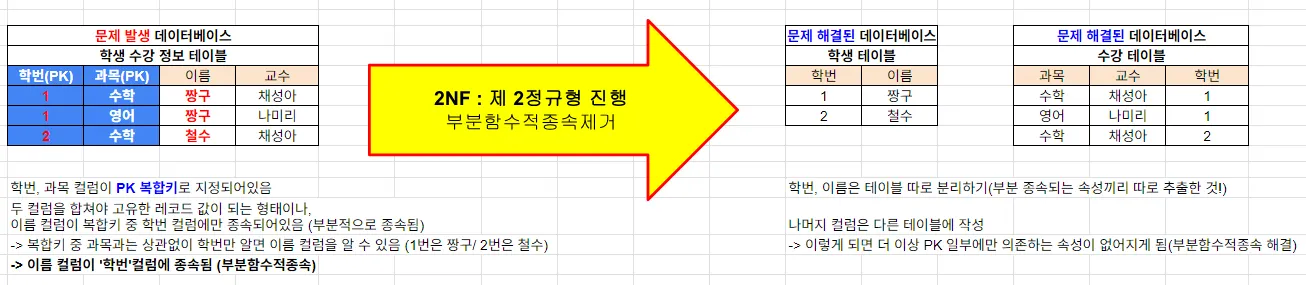

제 2정규형
- 부분함수적종속제거
- 복합키
- 둘중에 하나라도 다르면 다른 것
- 둘다 같아야 같은 것
- 학번, 과목으로 학생을식별할 수 있는 것인데, 학번만으로도 학생을 식별할 수 있음
- 이를 부분적으로 종속된다는 의미

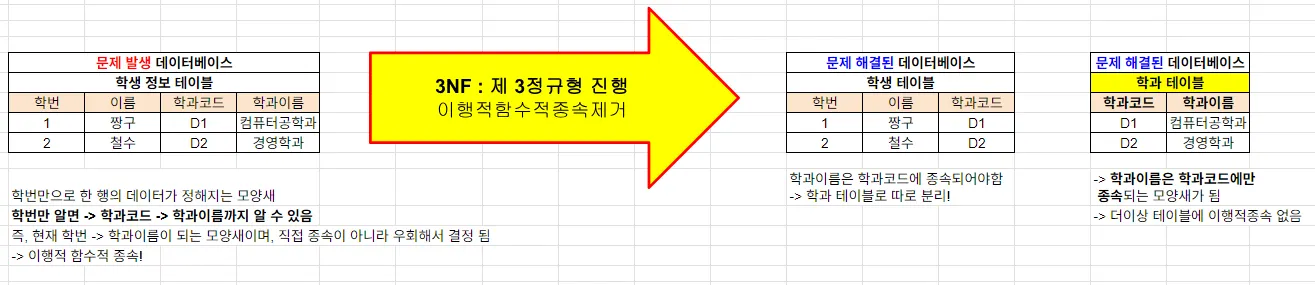

제 3정규형
- 이행적함수적종속제거
- 학번을 알면 학과 이름을 알 수 있는 형태임
- 즉, 학번은 곧 학과 이름이 된다는 것
- 테이블을 나누고 나면
- 학번 1번이 컴퓨터공학과가 되는게 아님

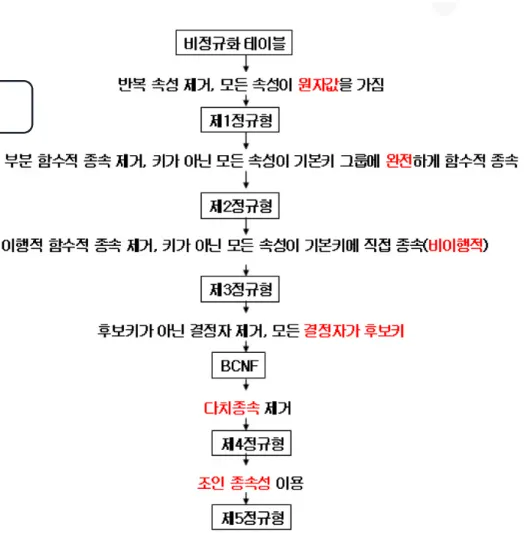

핵심 정리
정규형 정리
- 제 1정규형
- 칸마다 1개 값만 작성
- 제 2정규형
- 기본키 전부에 의존해야한다
- 제 3정규형
- 간접적으로 우회해서 데이터를 알게하지 말고, 직접적인 관계만 남기기
정규화의 목적
- 중복 제거
- 수정 용이
- 검색 용이
- 데이터 일관성

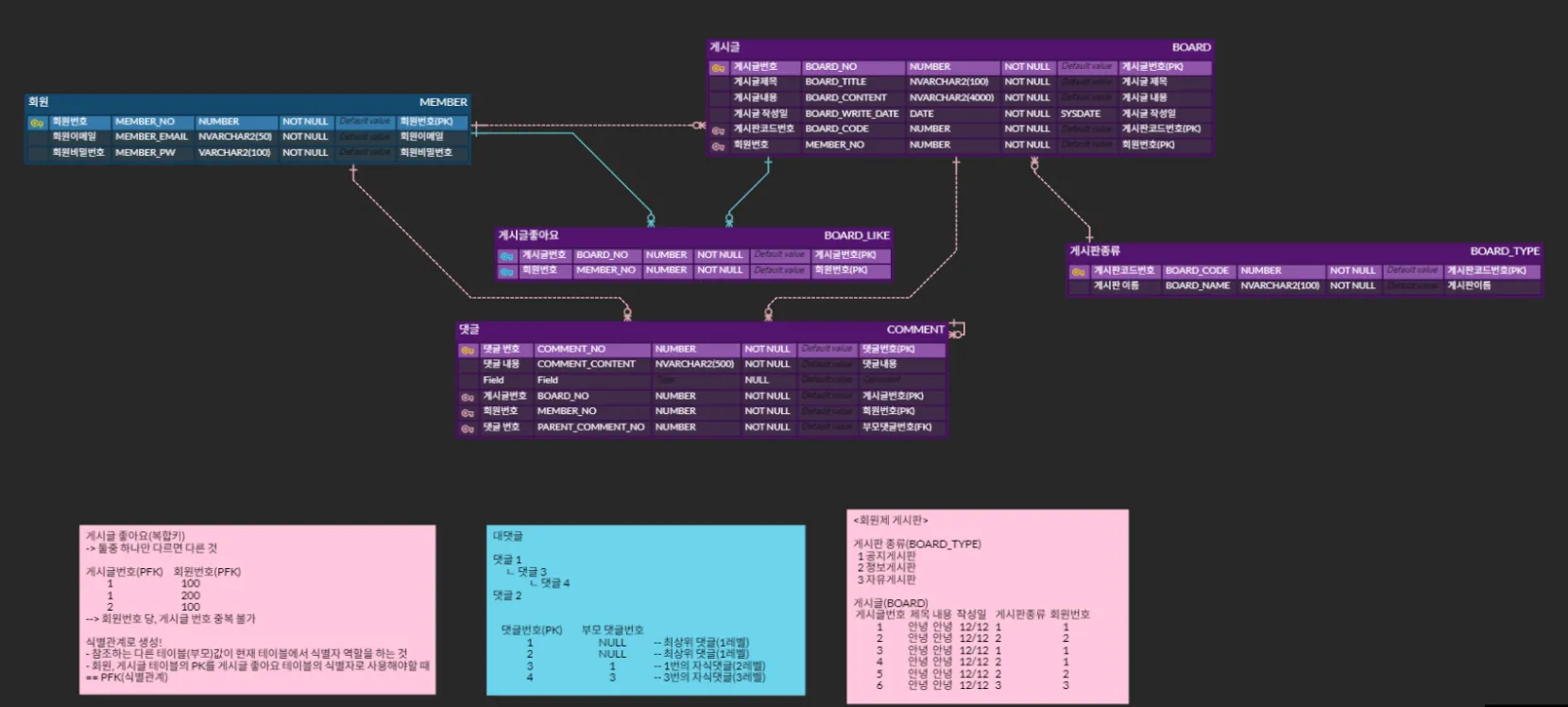

erdcloud

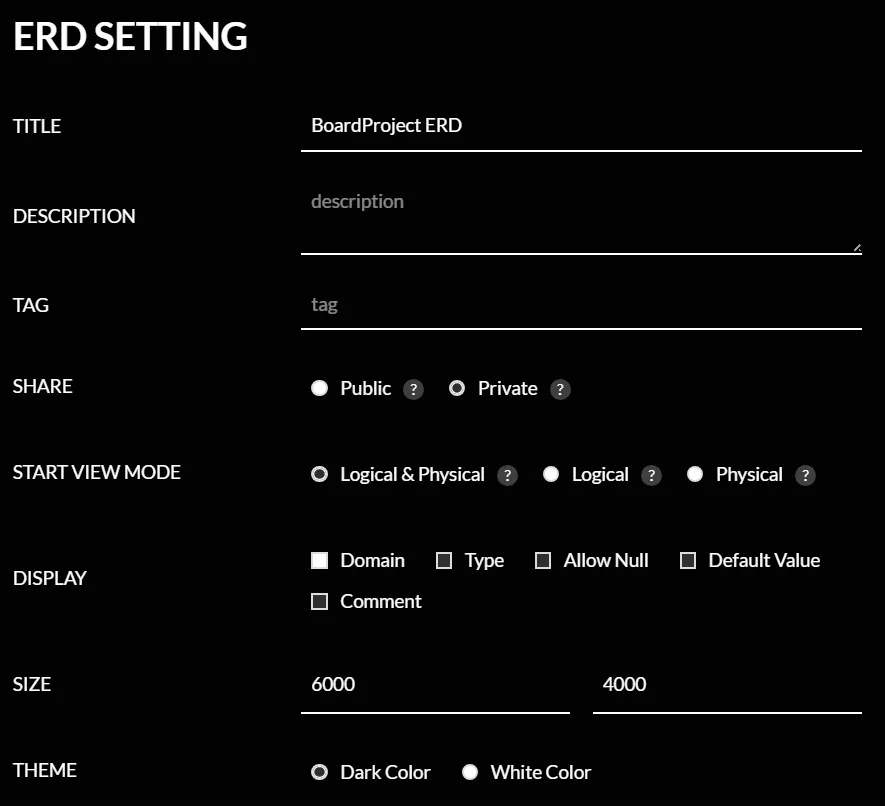

기본설정
⇒ domain 빼고 다 선택

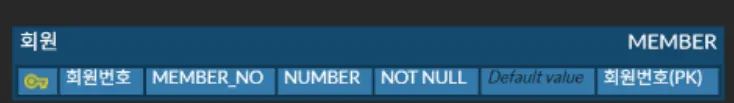

테이블 생성
- 단축키 N
- 노란색은 PK
⇒ 왼쪽은 식별할 수 있는 이름, 오른쪽은 실제 테이블명- 테이블 정의

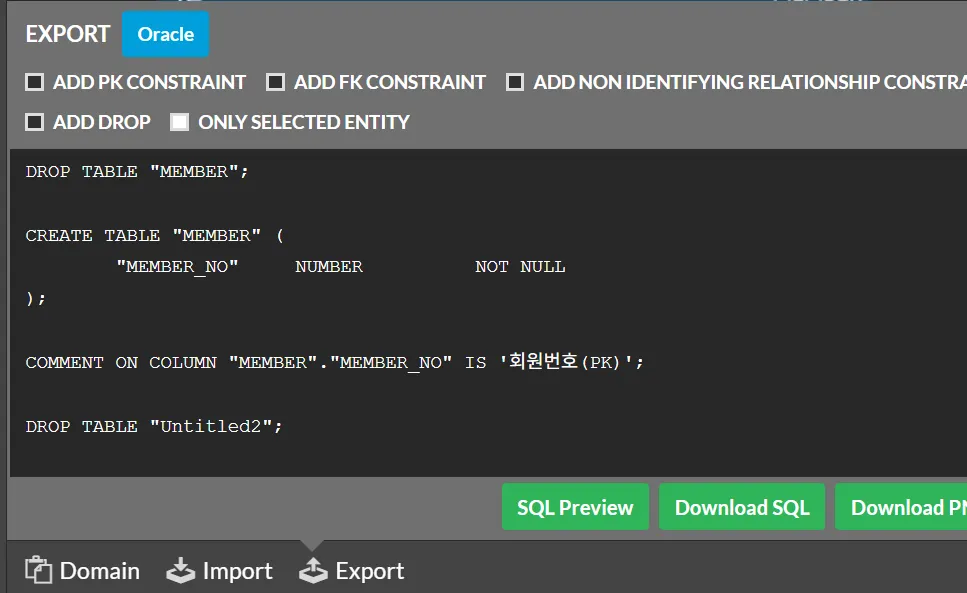

- EXPORT

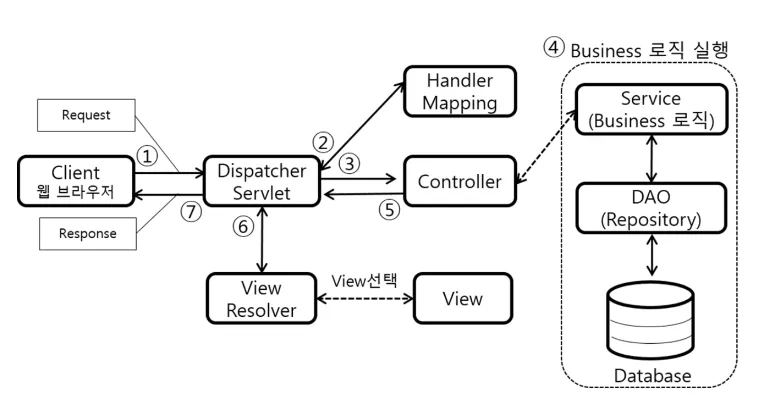

Interceptor
- client가 보낸 요청을 Dispatcher Servlet에게 전달될 때 중간에 가로채서 어떤 요청으로 보내줄 지 결정해주는 것
- 컨트롤러에 보낼 때, 가로채서 다른일을 할 수도 있음
- view를 선택할때도 응답화면이 완성된 다음에도 코드를 추가하겠다, 기능을 추가하겠다는 일을 해주는 것
- ⇒ 즉, 2, 3, 5, 6에서 인터셉트가 발생함
Interceptor 개념
Interceptor : 요청/응답/뷰 완성 후 이때, 무언가(요청, 응답, 뷰)를 가로채는 객체 (Spring에서 지원)
*
* * HandlerInterceptor 인터페이스를 상속받아서 구현해야 한다
* - preHandle(전처리) 3번 : pre는 previous, DispatcherServlet -> Controller 사이 수행
* - postHandle(후처리) 5번 : Controller -> DispatcherServlet 사이에서 수행
* - afterCompletion (뷰 완성후) 6번: ViewResolver -> DispatcherServlet에게
* "이런 화면으로 응답해줘!" 라고 할 때 수행되는 것BoardTypeInterceptor.java
package edu.kh.project.common.interceptor;
import java.util.ArrayList;
import java.util.List;
import java.util.Map;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.web.servlet.HandlerInterceptor;
import org.springframework.web.servlet.ModelAndView;
import edu.kh.project.board.model.service.BoardService;
import jakarta.servlet.ServletContext;
import jakarta.servlet.http.HttpServletRequest;
import jakarta.servlet.http.HttpServletResponse;
/**
* Interceptor : 요청/응답/뷰 완성 후 이때, 무언가(요청, 응답, 뷰)를 가로채는 객체 (Spring에서 지원)
*
* * HandlerInterceptor 인터페이스를 상속받아서 구현해야 한다 - preHandle(전처리) 3번 : pre는
* previous, DispatcherServlet -> Controller 사이 수행 - postHandle(후처리) 5번 :
* Controller -> DispatcherServlet 사이에서 수행 - afterCompletion (뷰 완성후) 6번:
* ViewResolver -> DispatcherServlet에게 이런 화면으로 응답해줘 라고 할 때 수행되는 것
*
*/
public class BoardTypeInterceptor implements HandlerInterceptor {
// HandlerInterceptor를 상속받았는데 왜 빨간줄이 안뜨는지
// => 내부적으로 보면 추상메소드처럼 안보임
// => default를 붙이면 정의를 할 수도 있음
// => 인터셉트에서 빨간줄이 안뜨는 것, 즉 추상메소드 형태가 아니기 때문
// 전처리 : 요청이 Controller로 들어오기 전 실행되는 메서드
@Autowired // 의존성 주입(DI) -> BoardService타입과 일치하거나, 상속관계인 객체(Bean)을 주입받음
private BoardService service;
@Override
public boolean preHandle(HttpServletRequest request, HttpServletResponse response, Object handler)
throws Exception {
// DB에 접근해서 board_type을 가져와서 화면에 뿌려줄 것
// boardType을 DB에서 얻어오기
// boardTypeList 형태로 가져오기
// 모든 페이지를 돌아다니면서 화면상에 boardType이 뿌려져야 함
// 서버가 켜지자마자 db에서 데이터를 가져와서 뿌려줘야하므로, application scope에 저장
// application scope :
// - 서버 시작 ~ 종료 시 까지 유지되는 Servlet 내장 객체
// - 서너 배에 딱 한개만 존재하는 객체다 --> 모든 클라이언트가 공용으로 사용
// application scope 객체 얻어오기
ServletContext application = request.getServletContext();
// application scope에 "boardTypeList"가 없을 경우
if (application.getAttribute("boardTypeList") == null) {
// boardTypeList 조회 서비스 호출
List<Map<String, Object>> boardTypeList = service.selectBoardTypeList();
// 첫 요청이 들어와서 application에 실어두면, 두번 째부터는 실행을 안해줘도 됌
// 조회 결과를 application scope에 추가
application.setAttribute("boardTypeList", boardTypeList);
}
return HandlerInterceptor.super.preHandle(request, response, handler);
}
// 후처리 : 요청이 처리된 후, 뷰가 렌더링 되기 전에 실행되는 메서드
// 즉, 응답을 가지고 DispatcherServlet에게 돌아가기 전
// 전처리에서 모든 작업이 끝났기 때문에, 후처리에서 할게 없다.
@Override
public void postHandle(HttpServletRequest request, HttpServletResponse response, Object handler,
ModelAndView modelAndView) throws Exception {
HandlerInterceptor.super.postHandle(request, response, handler, modelAndView);
}
// 뷰 완성 후 : 뷰 렌더링이 끝난 후 실행되는 메서드
// 뷰를 다 뿌리고나서 할게 없기 때문에 놔두면 된다.
@Override
public void afterCompletion(HttpServletRequest request, HttpServletResponse response, Object handler, Exception ex)
throws Exception {
HandlerInterceptor.super.afterCompletion(request, response, handler, ex);
}
}
InterceptorConfig
package edu.kh.project.common.config;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
import org.springframework.web.servlet.config.annotation.InterceptorRegistry;
import org.springframework.web.servlet.config.annotation.WebMvcConfigurer;
import edu.kh.project.common.interceptor.BoardTypeInterceptor;
@Configuration // 서버가 켜지면 Bean으로 등록되고, 내부 메서드가 수행
// 인터셉터가 어떤 요청을 가로챌지 설정하는 클래스
public class InterceptorConfig implements WebMvcConfigurer {
// WebMvcConfigurer : registry에서 사용, 즉 어떤 경로에서 사용하겠다는 의미
// => FileConfig에서 사용함
@Bean // 인터셉터 클래스 Bean 등록
// 개발자가 수동으로 만든 객체지만, 관리는 Spring Container가 수행하겠다는 의미
public BoardTypeInterceptor boardTypeInterceptor() {
return new BoardTypeInterceptor();
}
// 동작할 인터셉터 객체를 추가하는 메서드
@Override
public void addInterceptors(InterceptorRegistry registry) {
// Bean으로 등록된 BoardTypeInterceptor를 얻어와서 등록하기위한 절차
registry.addInterceptor(boardTypeInterceptor()).addPathPatterns("/**").excludePathPatterns("/css/**");
// addPathPatterns("/**")
// /** : / 이하 모든 요청을 의미, 모든 요청을 가로채서, boardTypeInterceptor가 돌아가게끔 할 것
// excludePathPatterns("/css/**", "/js/**", "/images/**", "/favicon.ico")
// 가로채고싶지 않은 요청 정의
}
}
⇒ log.debug로 리스트를 가져온 것을 확인할 수 있다.

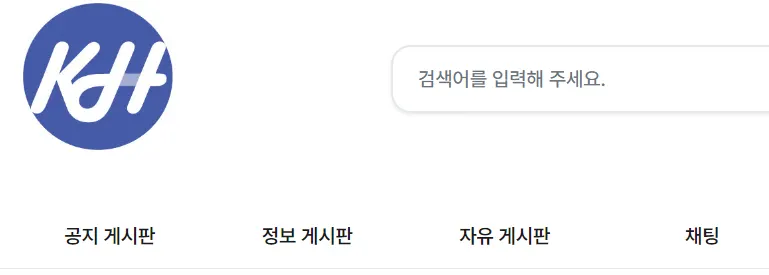

결과 화면
