L3 Switch_Packet Tracer

Packet tracer_switch

- Switch

(   )을/를 이용해서 스위칭을 한다.

스위칭이란? -> 어느 포트로 나갈지 결정을 내려주는 것

-L2 스위치(Layer 2 , 2계층)
(MAC 주소)를 이용해서 스위칭을 한다.

-L3 스위치(Layer3, 3계층)
L3스위치는 L2스위치의 기능을 포함
(IP, MAC주소)를 이용해서 스위칭한다.

-L4
L4스위치는 L3스위치의 기능을 포함
(Port번호, IP, MAC주소)를 이용해서 스위칭을 한다.

-L7
L7스위치는 L4스위치의 기능을 포함
(프로세스, Port번호, IP, MAC주소)를 이용해서 스위칭을 한다.

- L2 Switch

MAC주소를 이용해서 스위칭한다.
MAC 주소를 확인하고 어떤 포트로 나갈 것인지 결정

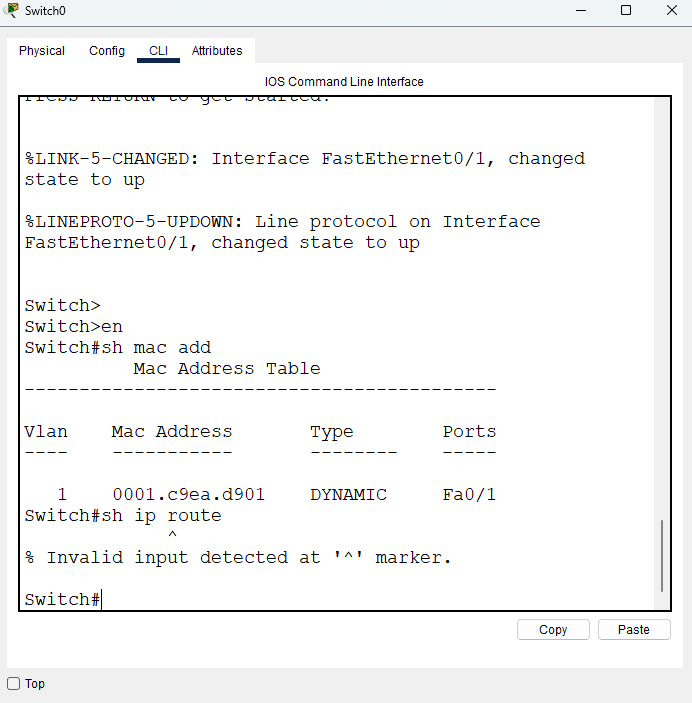

Switch>en
Switch#sh mac add

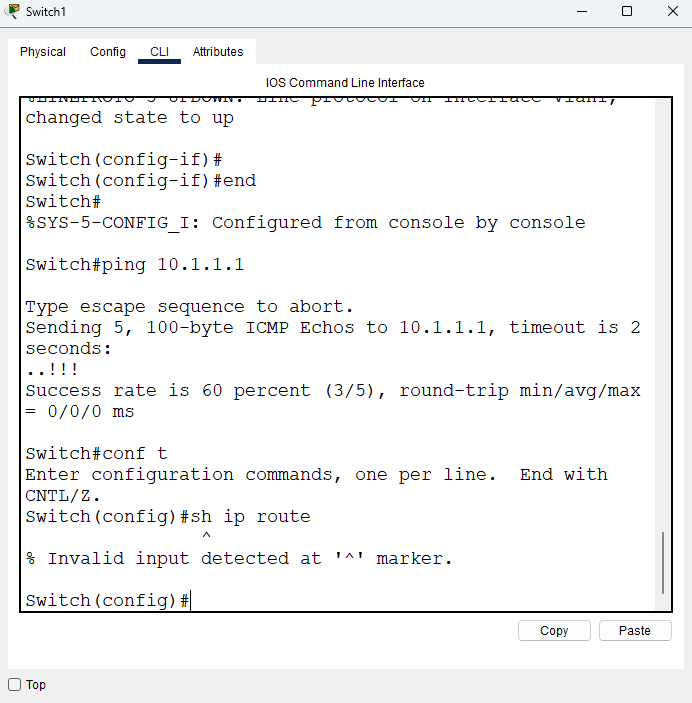

Switch#sh ip route

MAC 주소는 확인이 가능하지만

int vlan 1로 IP 주소를 할당해도 라우팅 테이블을 통해 찾아가서 ping이 되는 것은 아니다.
->L2 스위치는 라우팅 테이블은 확인할 수 없다.

- L3 Switch

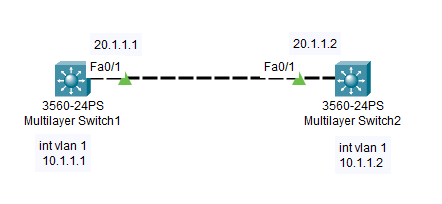

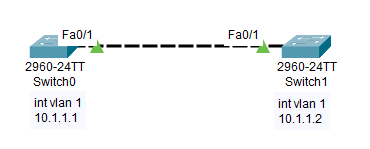

int vlan 1 10.1.1.1
int vlan 1 10.1.1.2
->Switch 역할로 사용

interface f0/1 20.1.1.1
interface f0/1 20.1.1.2
->Router 역할로 사용

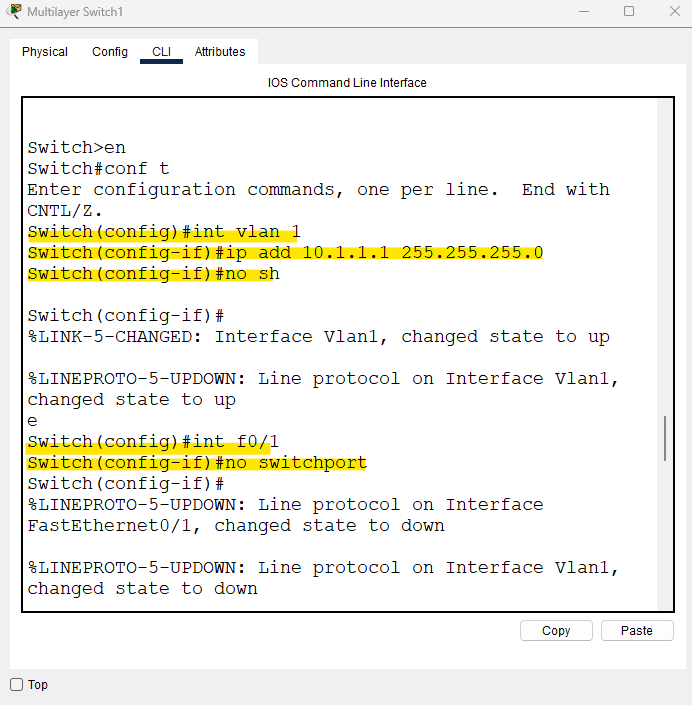

Switch>en
Switch#conf t

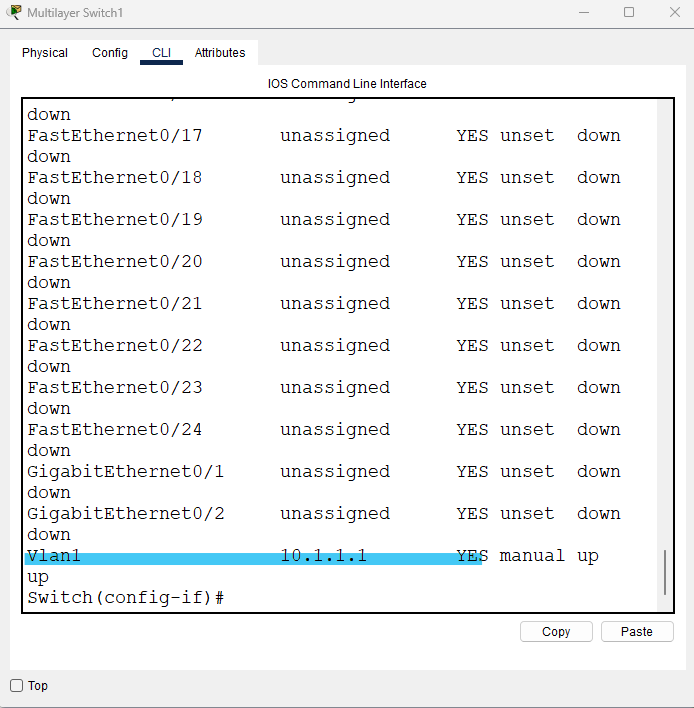

Switch(config)#int vlan 1
Switch(config-if)#ip add 10.1.1.1 255.255.255.0
Switch(config-if)#no sh

Switch 역할로써 사용할 vlan 1 IP 주소 할당

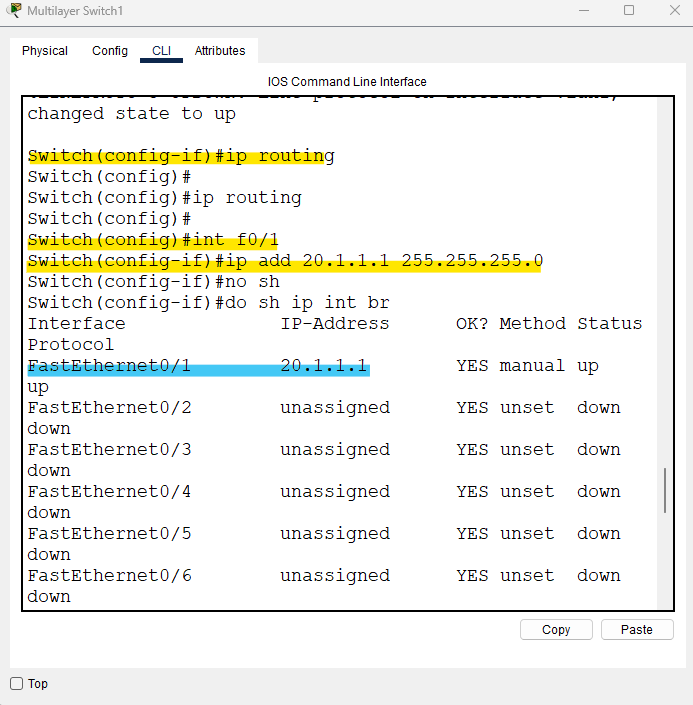

Switch(config)#int f0/1
Switch(config-if)#no switchport
Switch(config-if)#ip routing
Switch(config-if)#ip add 20.1.1.1 255.255.255.0
Switch(config-if)#no sh

interface f0/1은 router 역할로써 IP 주소 할당

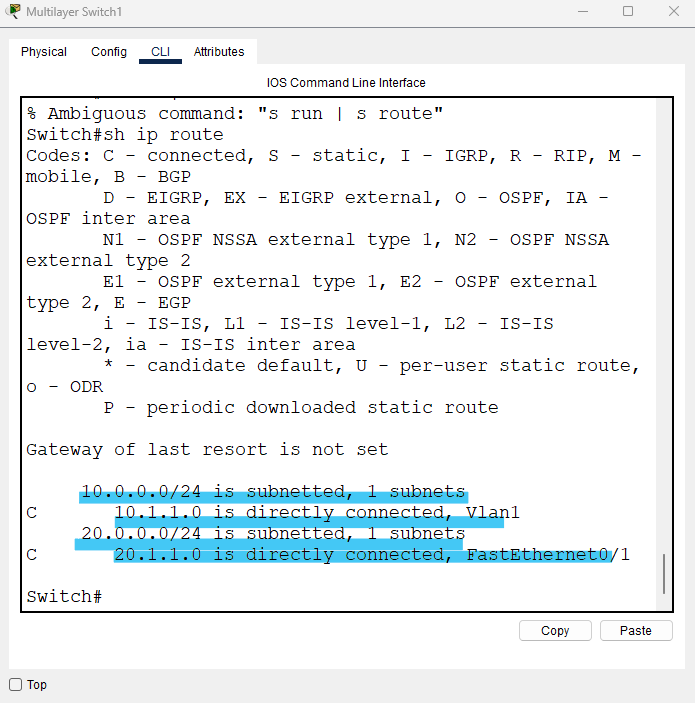

L2 스위치와 다르게 ip route 확인 가능

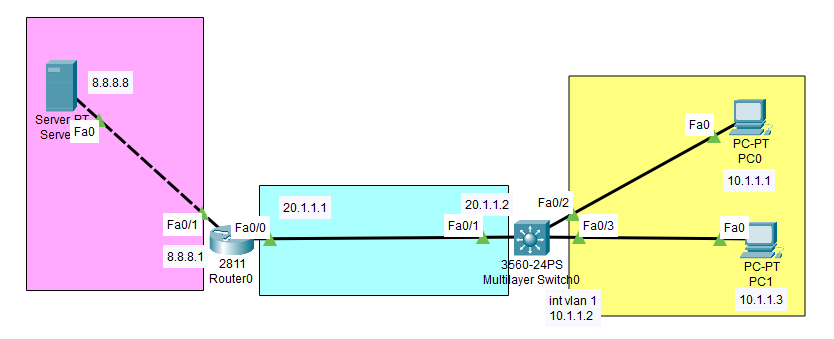

- 실습

PC0, PC1에서 ping 8.8.8.8 성공하기

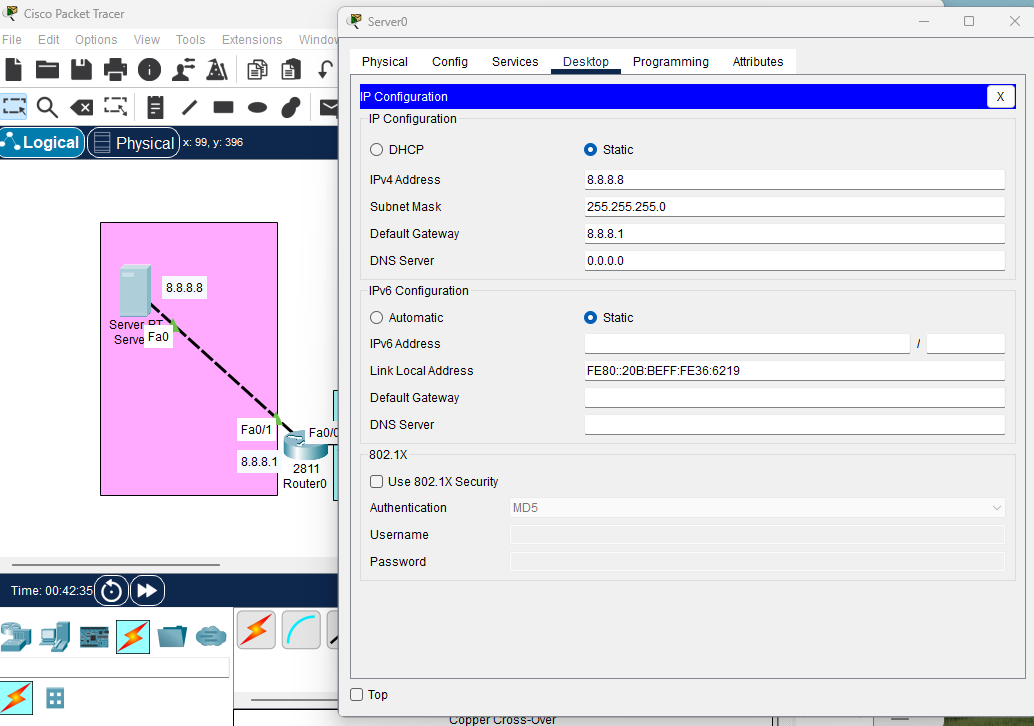

• Server IP 설정

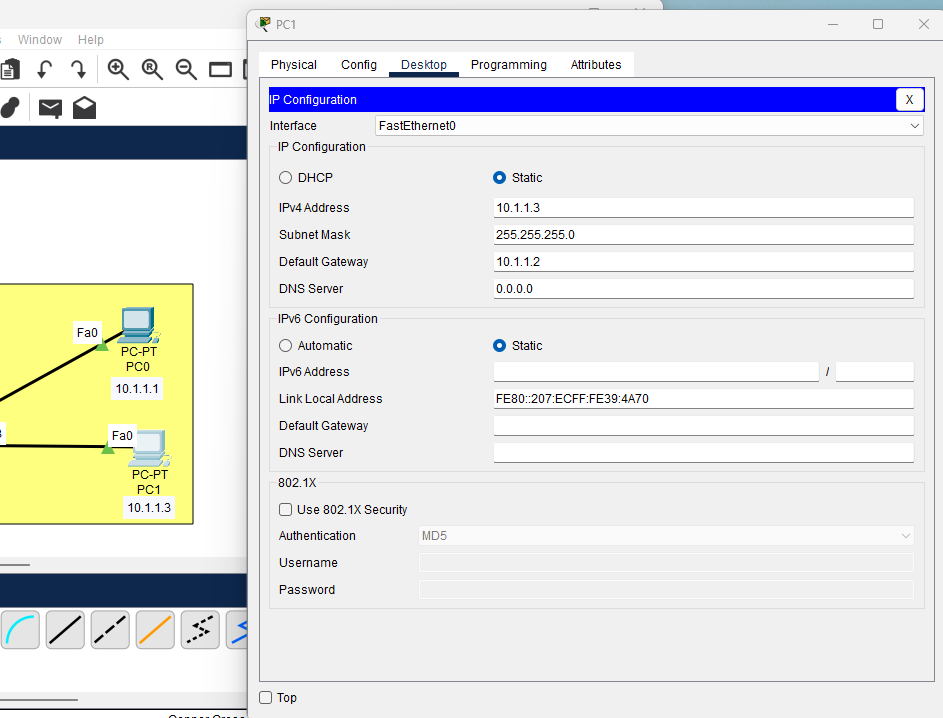

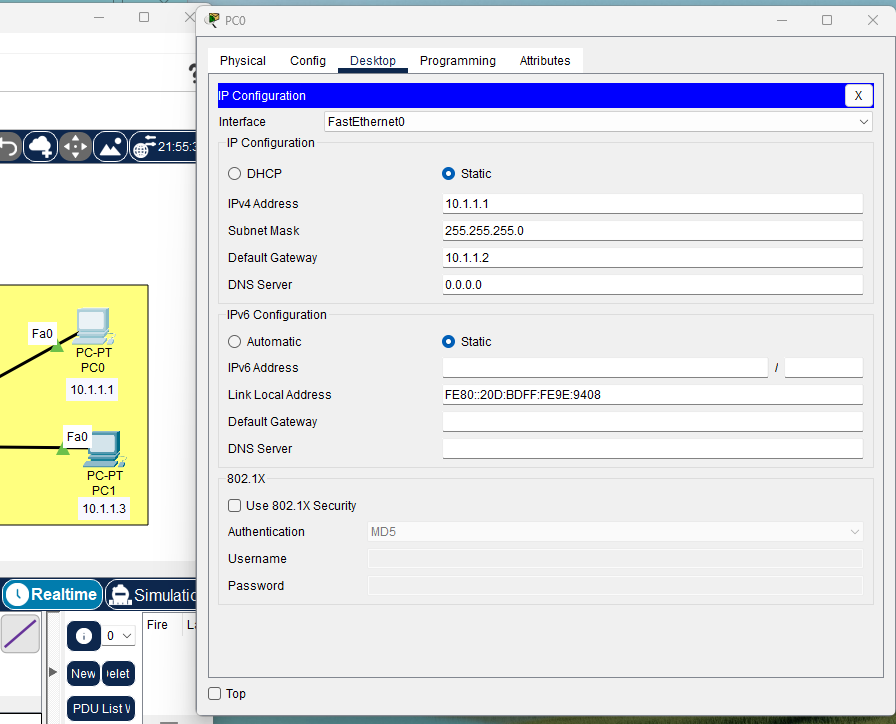

• PC1, PC2 IP 설정

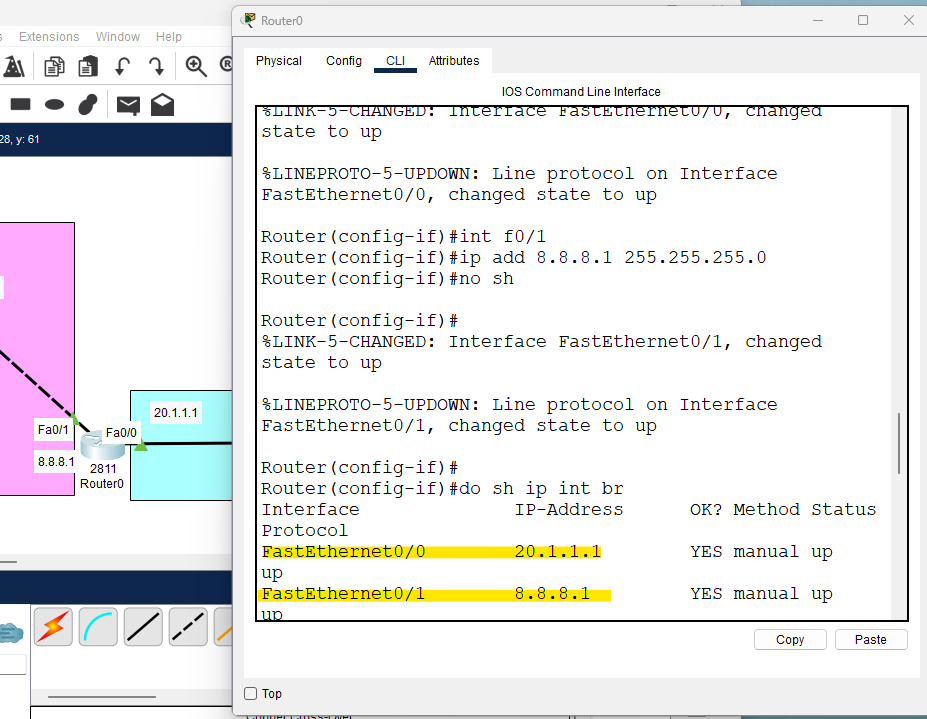

• Router IP 설정


  Router>en
  Router#conf t
  Router(config)#int f0/0
  Router(config-if)#ip add 20.1.1.1 255.255.255.0
  Router(config-if)#no sh
  Router(config-if)#int f0/1
  Router(config-if)#ip add 8.8.8.1 255.255.255.0
  Router(config-if)#no sh

• L3 Switch 설정



Switch>en
Switch#conf t

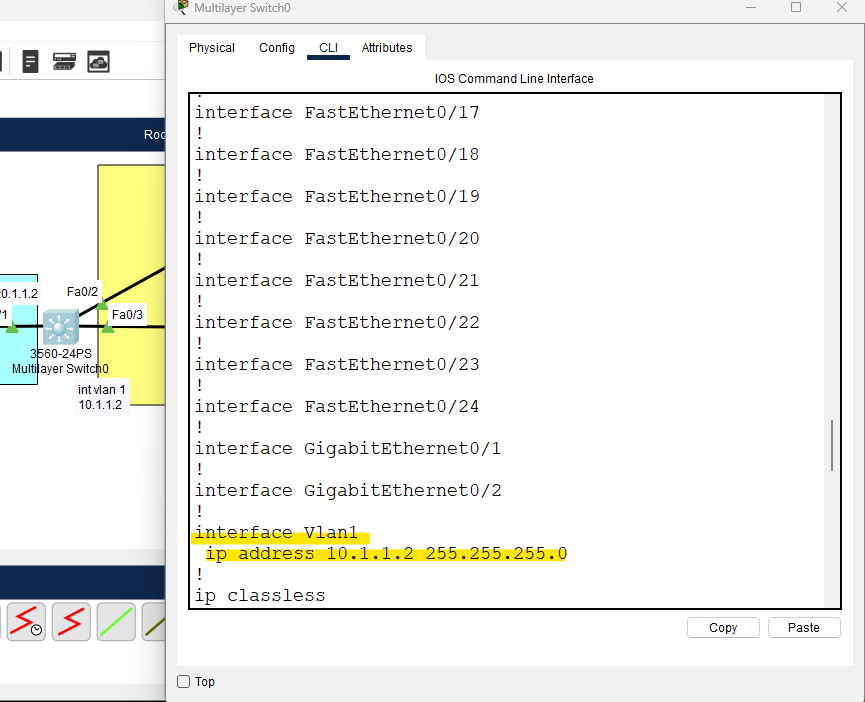

Switch(config)#int vlan 1
Switch(config-if)#ip add 10.1.1.2 255.255.255.0
Switch(config-if)#no sh

Switch 역할로써 int vlan 1 설정

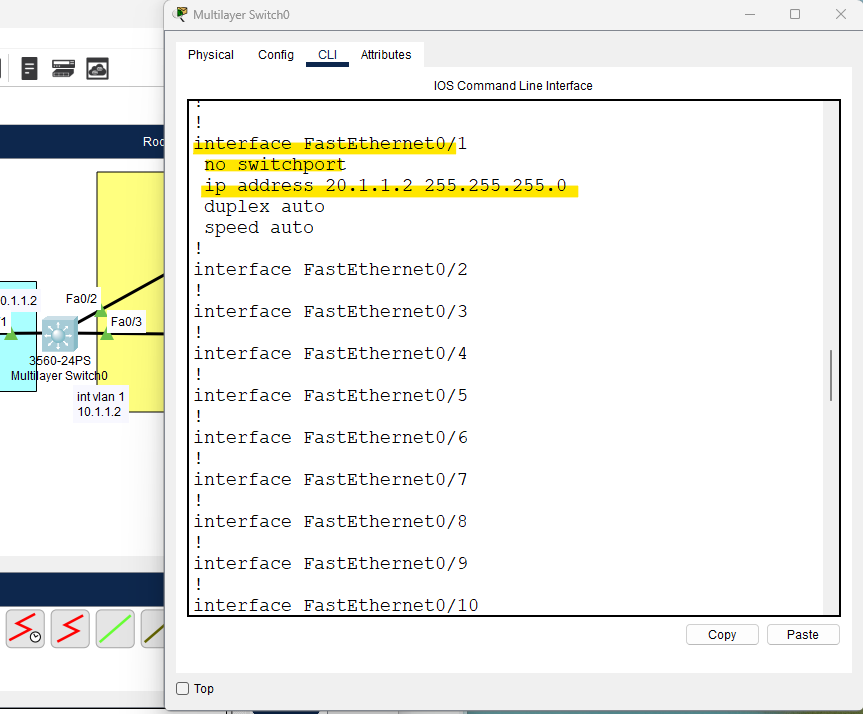

Switch(config)#int f0/1
Switch(config-if)#no switchport
Switch(config-if)#ip routing
Switch(config-if)#ip add 20.1.1.2 255.255.255.0
Switch(config-if)#no sh

Router 역할로써 interface f0/1 설정

• ip route 설정
  -Switch

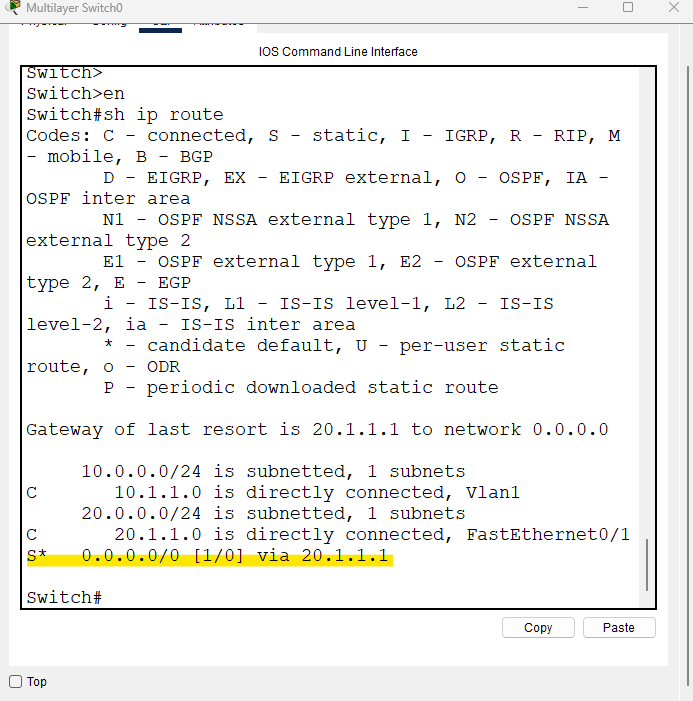

Switch(config)#ip route 0.0.0.0 0.0.0.0 20.1.1.1

-Router

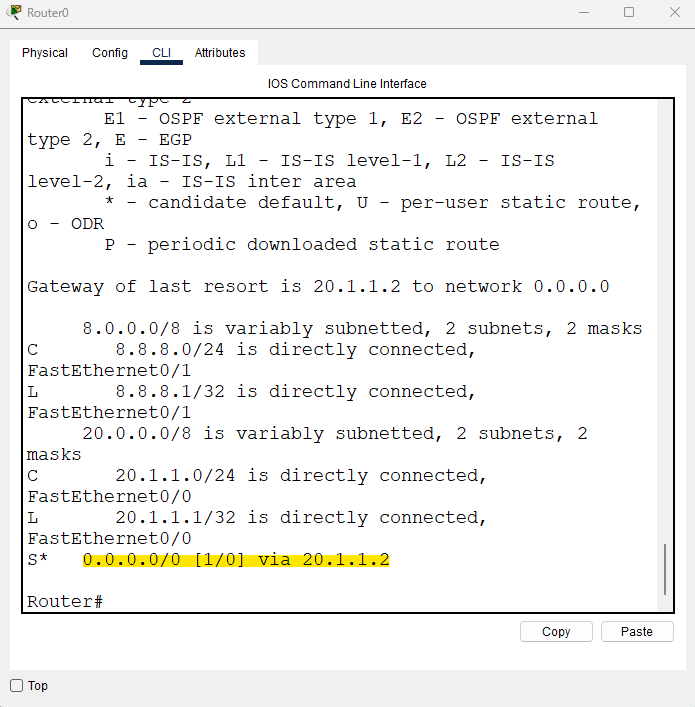

Router(config)#ip route 0.0.0.0 0.0.0.0 20.1.1.2

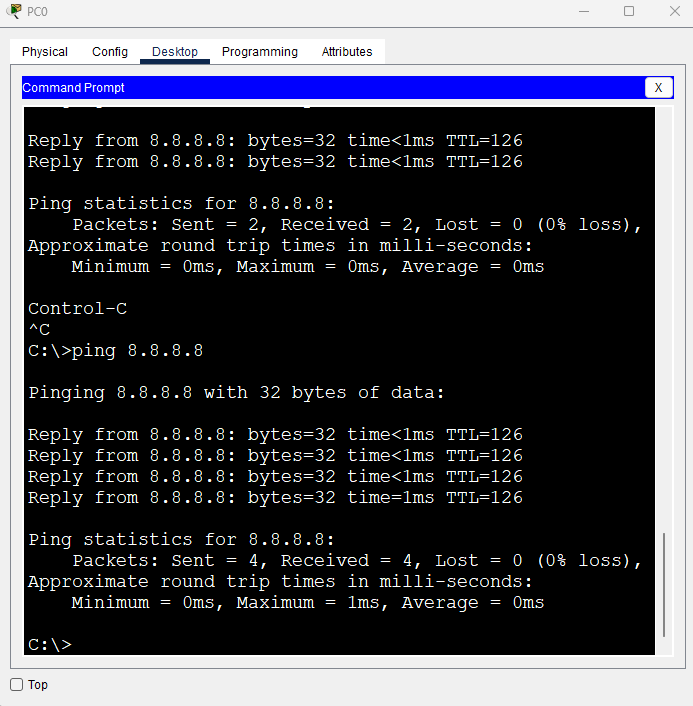

• PC0, PC1에서 8.8.8.8 ping test
  -PC0

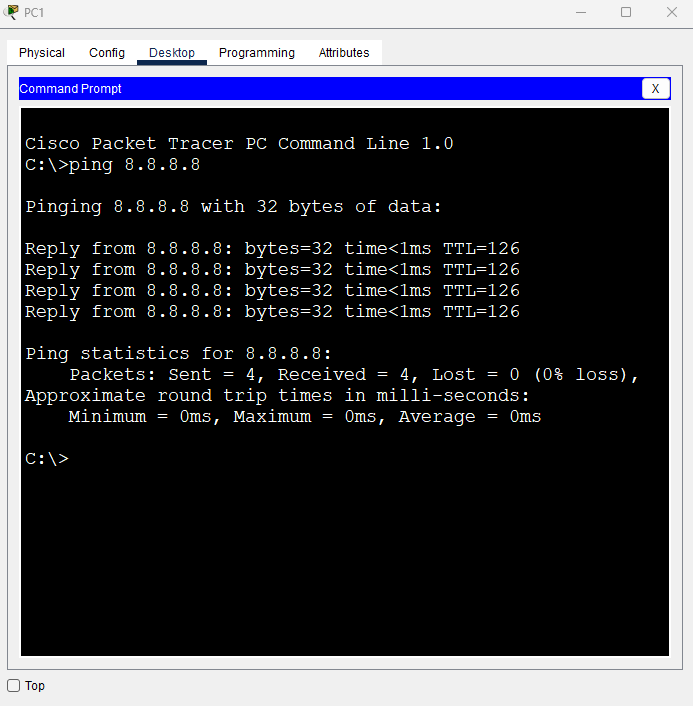

-PC1
