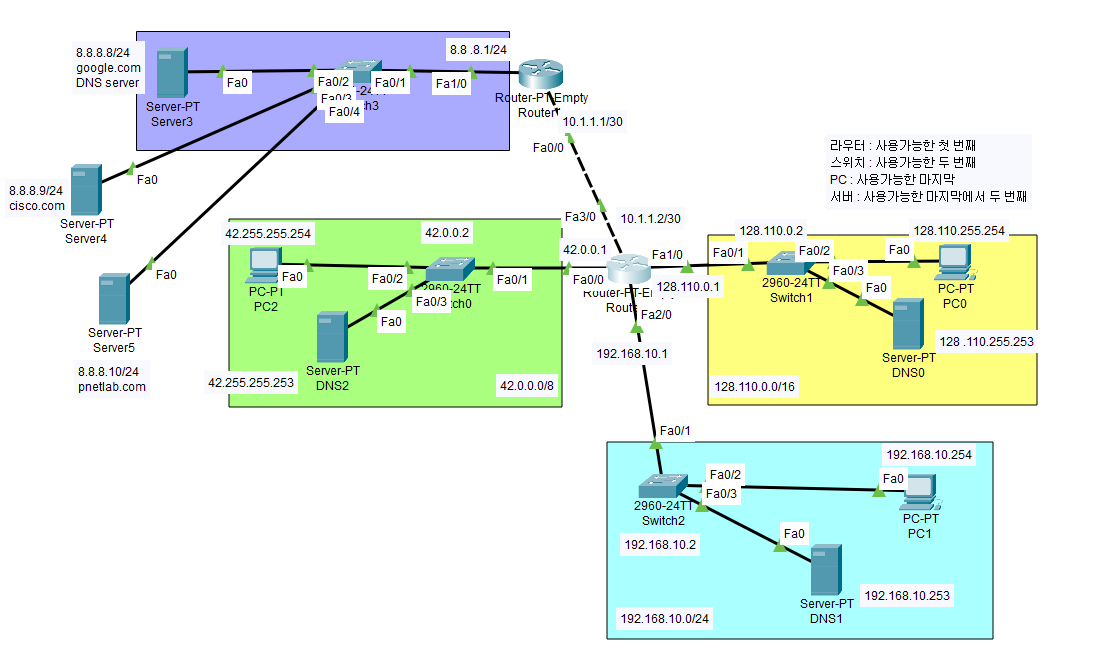

Static route 설정으로 DNS Server 연결하기

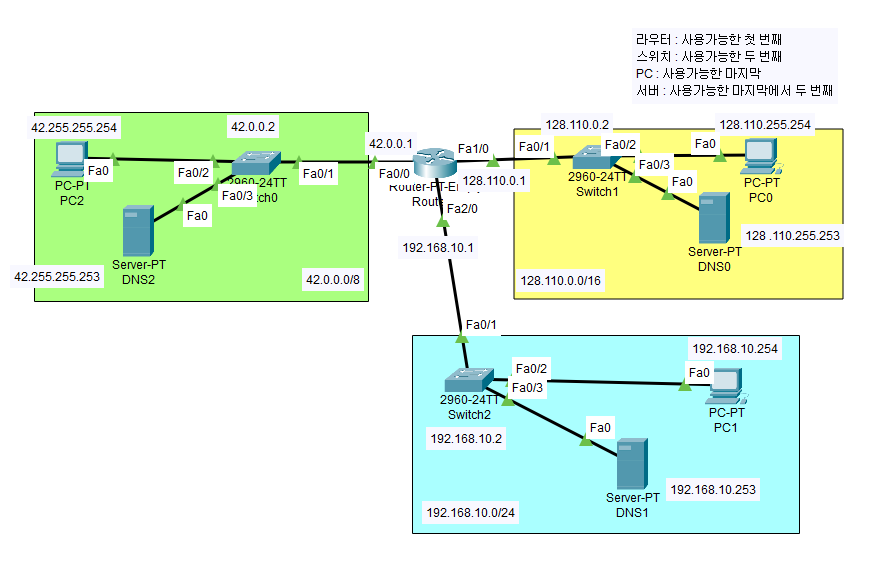

- 서로 다른 네트워크 영역을 가진 3개 구역을 한 개의 Router에 연결
조건
Router : 사용가능한 첫 번째 IP
Switch : 사용가능한 두 번째 IP
PC : 사용가능한 마지막 IP
Sever : 사용가능한 마지막에서 두 번째 IP- 42.0.0.0/8 네트워크 영역 IP 설정하기
Router
Router>en
Router#conf t
Router(config)#int f0/0
Router(config-if)#ip add 42.0.0.1 255.0.0.0
Router(config-if)#no sh
Switch
Switch>en
Switch#conf t
Switch(config)#int vlan 1
Switch(config-if)#ip add 42.0.0.2 255.0.0.0
Switch(config-if)#no sh

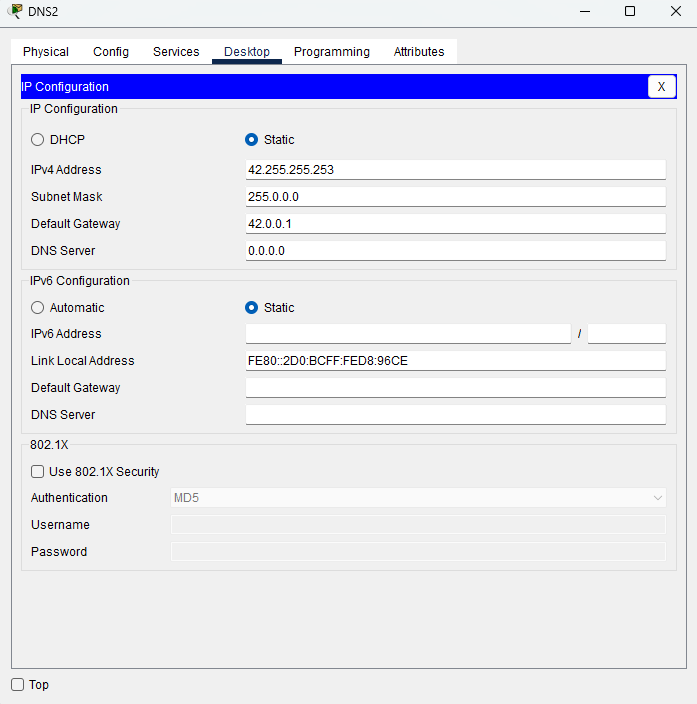

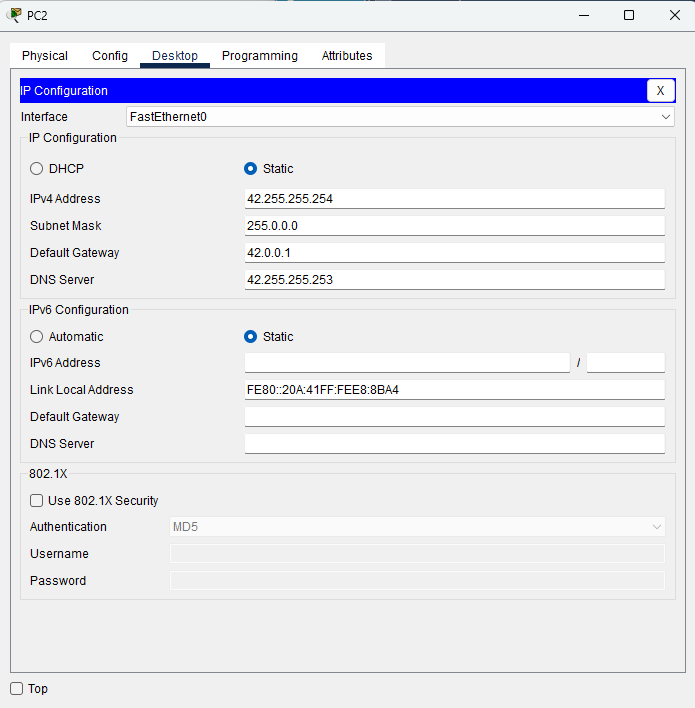

PC
Server

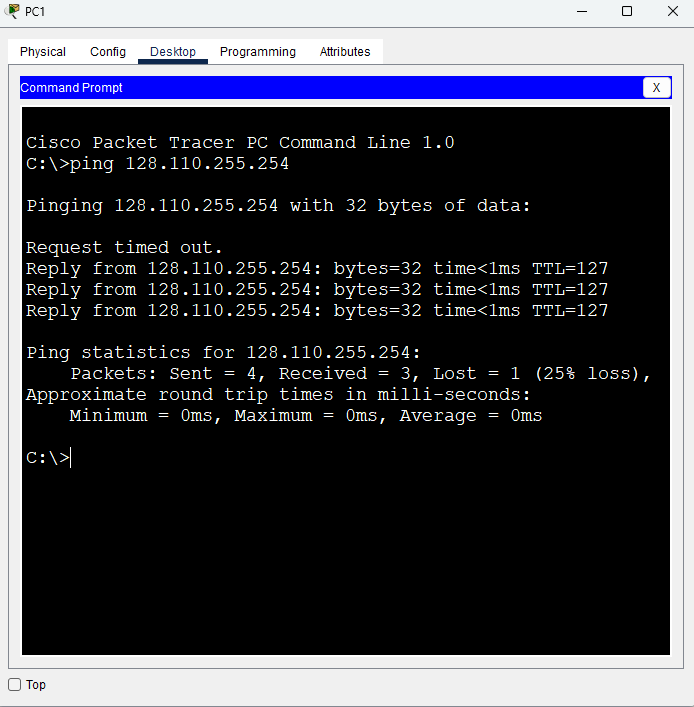

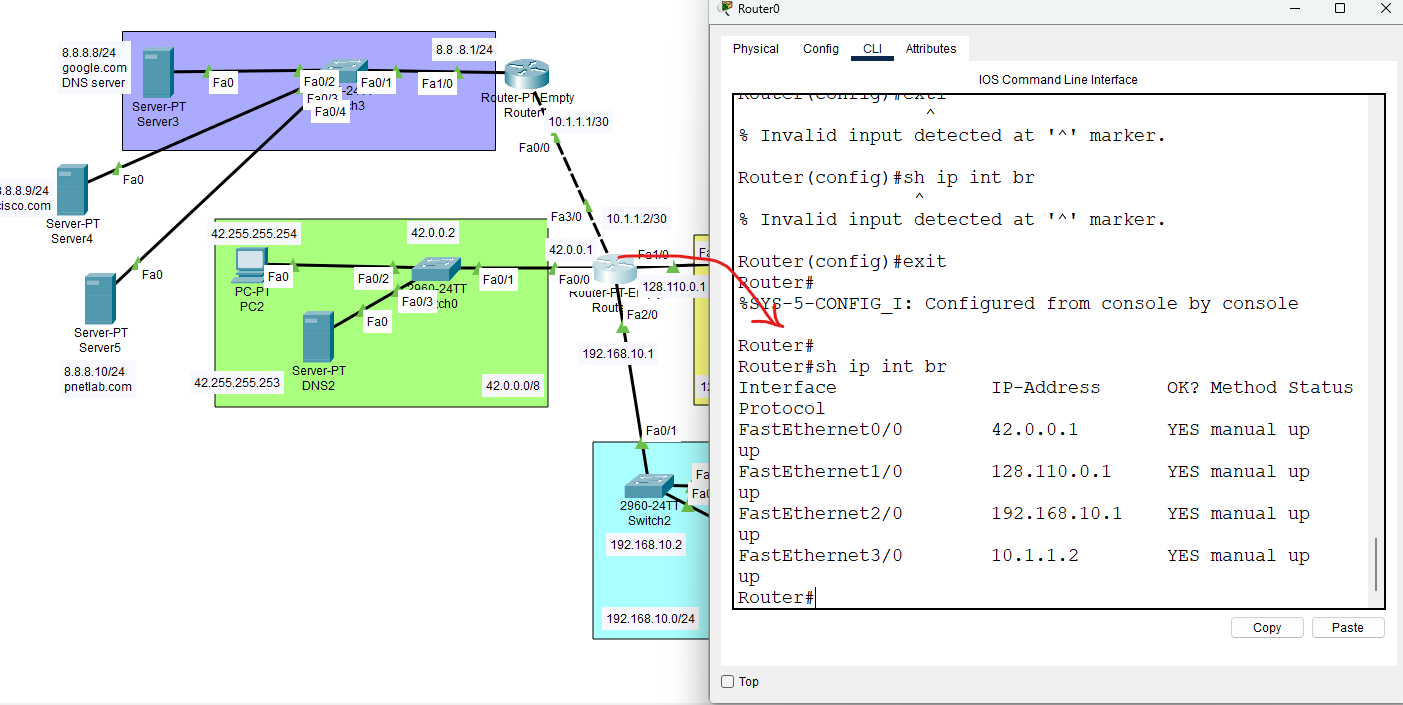

나머지 128.110.0.0/16 , 192.168.10.0/24 영역도 IP 설정Ping test로 연결 확인
- 각 IP 설정 후 Router 추가
Router0 -> IP 추가

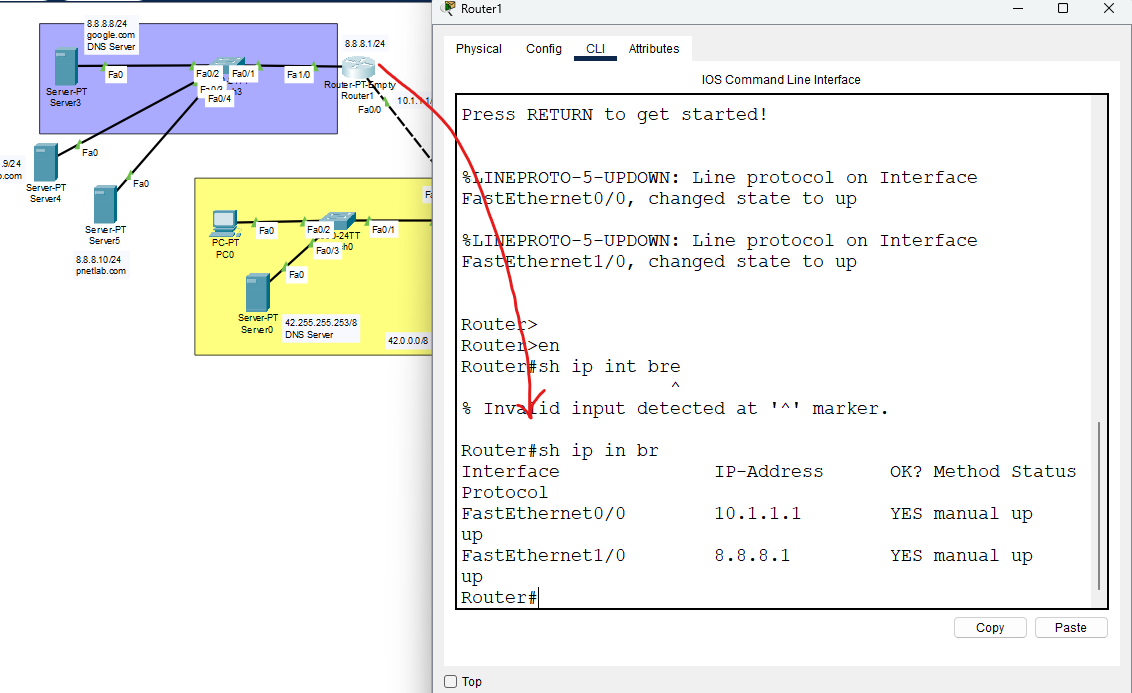

추가된 Router1 -> IP 주소 설정
- DNS 서버 설정

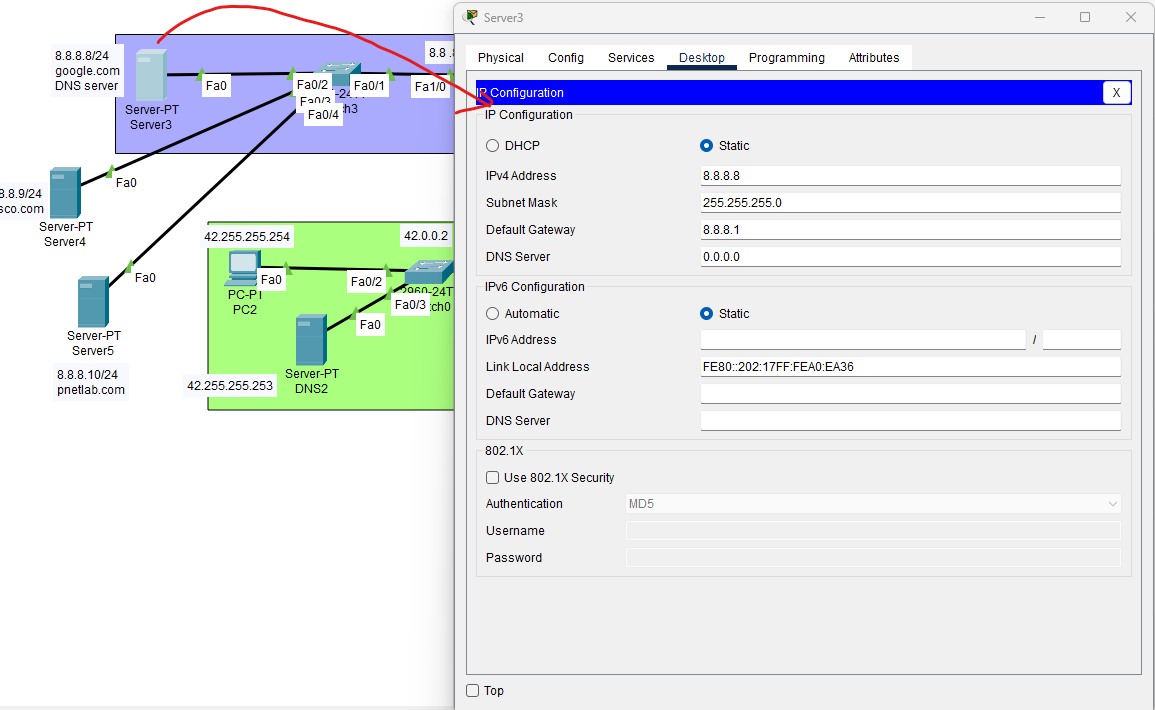

IP 주소 설정

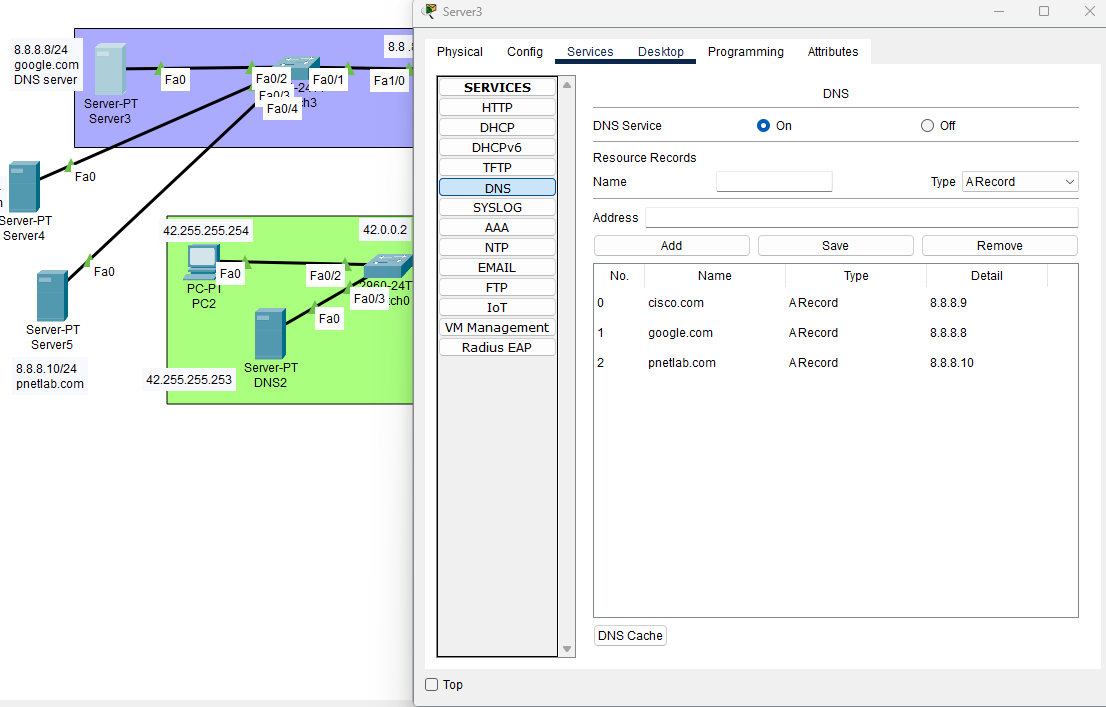

나머지 8.8.8.9/24 , 8.8.8.10/24도 IP 주소 설정DNS 정보 입력
8.8.8.8/24 -> google.com
8.8.8.9/24 -> cisco.com
8.8.8.10/24 -> pnetlab.com
각 IP주소와 DNS를 8.8.8.8/24에 입력PC에 연결된 DNS 서버에도 8.8.8.8 정보

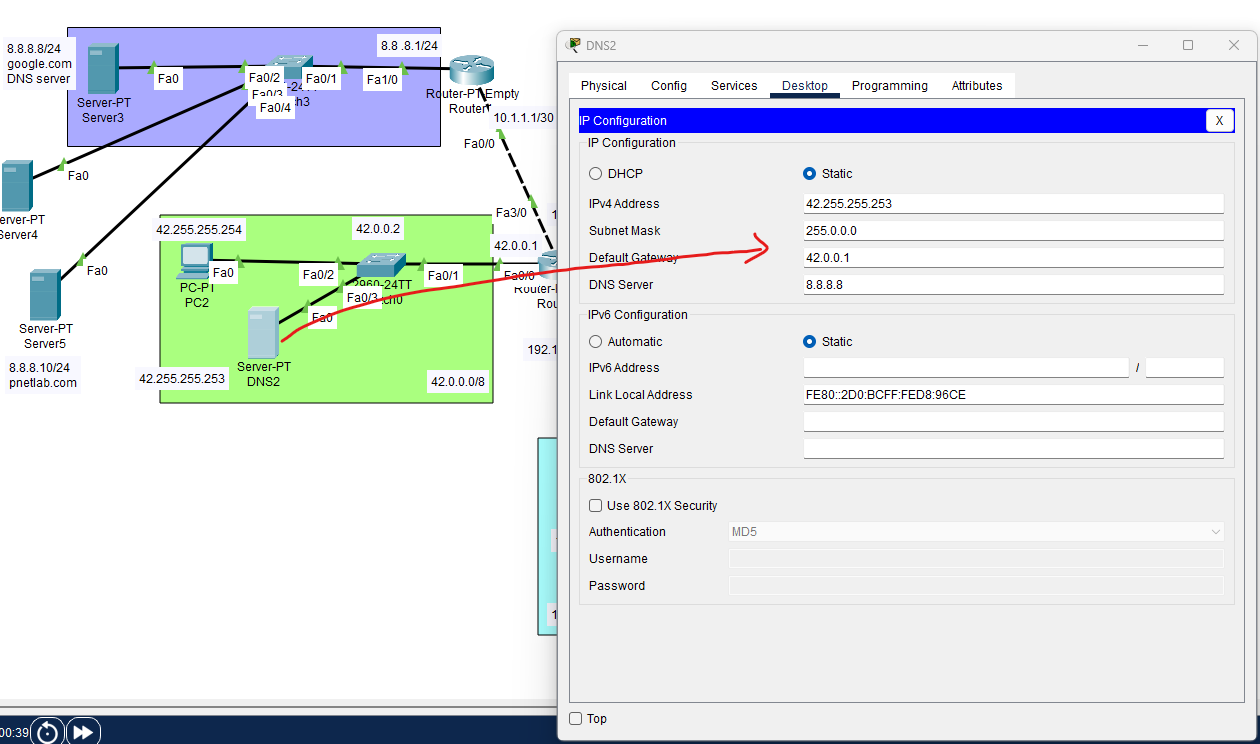

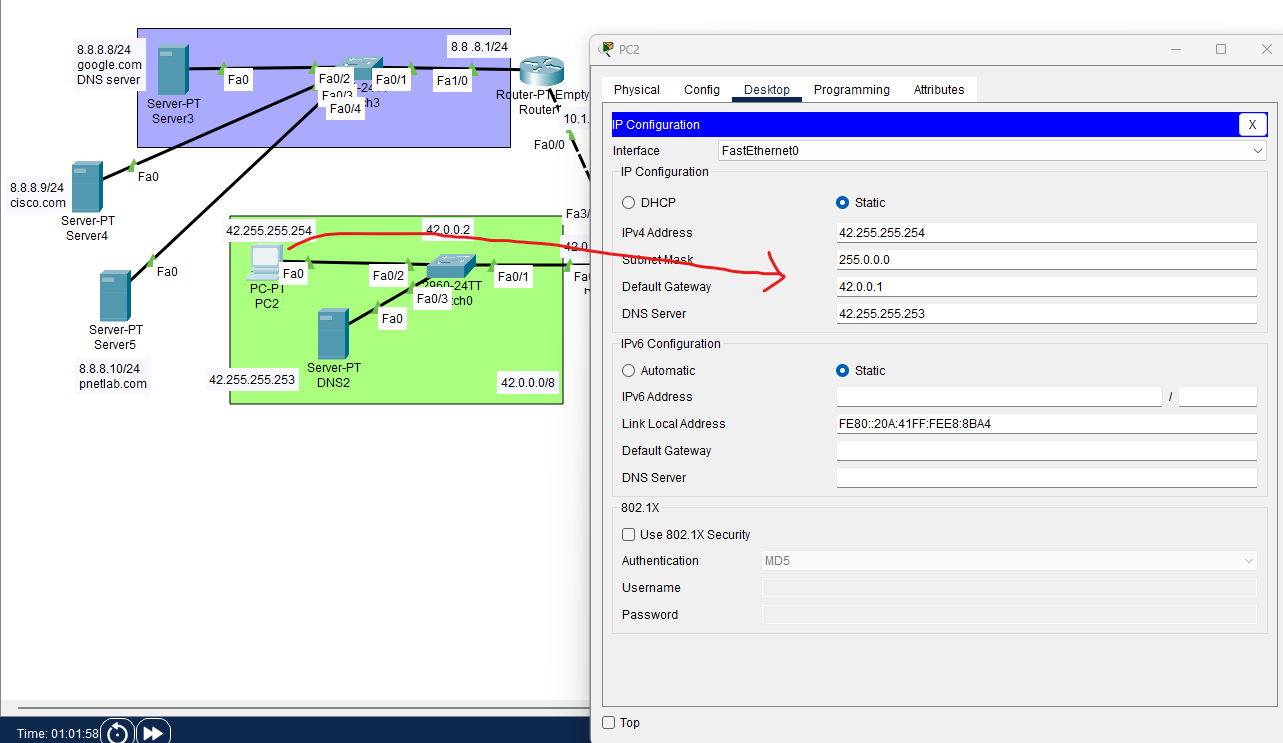

PC는 해당 네트워크 내에 있는 DNS Server 주소 입력
- Static route 설정하기
Static route 설정 전에 Router0 -> Router1 8.8.8.0/24 경로를 모르고 있기 때문에 route를 설정해 줘야함
설정해야 할 route
Router0 -> Router1 8.8.8.0/24
Router1 -> Router0 42.0.0.0/8
Router1 -> Router0 128.110.0.0/16
Router1 -> Router0 192.168.10.0/24
경로 설정 방법
Router(config)#ip route 가야할 네트워크 영역 서브넷 마스크 next-hop-ip- Router 0
Router>en
Router#conf t
Router(config)#ip route 8.8.8.0 255.255.255.0 10.1.1.1
ip route 8.8.8.0 255.255.255.0 10.1.1.1
8.8.8.0 : 가야할 네트워크 영역
255.255.255.0 : 가야할 네트워크 영역의 서브넷 마스크
10.1.1.1 : 바로 앞에 있는 라우터 IP - Static route 설정 확인
Router#sh run | s route
-
Router1
Router>en
Router#conf t
Router(config)#ip route 42.0.0.0 255.0.0.0 10.1.1.2
Router(config)#ip route 128.110.0.0 255.255.0.0 10.1.1.2
Router(config)#ip route 192.168.10.0 255.255.255.0 10.1.1.2 -

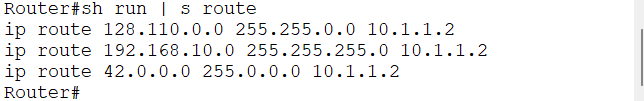

Static route 설정 확인
- Default route 설정하는 방법
- Router 0
Router>en
Router#conf t
Router(config)#ip route 0.0.0.0 0.0.0.0 10.1.1.1 - Router 1
Router>en
Router#conf t
Router(config)#ip route 0.0.0.0 0.0.0.0 10.1.1.2
default route로 설정하게 되면 앞선 방법 처럼 자세하게 명시하지 않아도 됨- Ping test

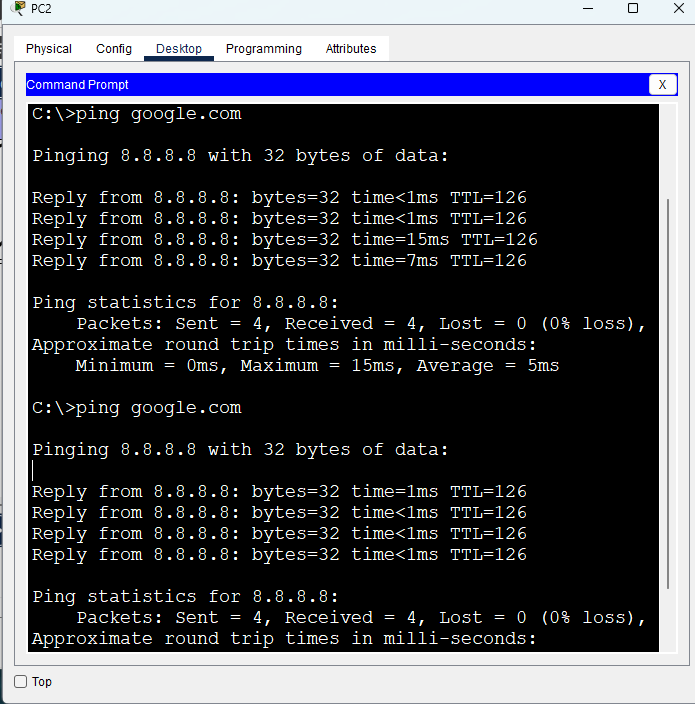

각 PC에서 도메인 주소로 접속 가능여부 확인
DNS Server 설정과 Stactic route 설정을 통해 각 장비(PC)에서 도메인 주소로 연결 가능한 것을 확인할 수 있음
