GLBP (Gateway Load Balancing Protocol)
상세 개념 및 설명 블로그
https://blog.naver.com/hcw83/221392208763
설정 과정 블로그
https://peemangit.tistory.com/24
개념
- HSRP, VRRP를 좀 더 발전시킨 프로토콜 (CISCO 전용)
- GW 이중화 및 별도의 설정 없이 load balancing
- 하나의 가상 GW와 GLBP 프로토콜 라우터마다 가상의 MAC 주소를 할당(부하 분산)
- GLBP Group 당 최대 4개의 가상 MAC 주소 사용 가능
동작 과정
- 하나의 GLBP group에서 하나의 router가 AVG(Active Virtual Gateway)로 선출
- AVG를 제외한 나머지는 AVF(Active Virtual Forwarder)로 설정
- AVF 중에서도 standby를 하나 선출, 그 외에는 listen 모드
- AVG가 다운되면 standby 상태의 AVF는 AVG로 변경
- listen 상태의 AVF 중 standby 라우터 선출
- priority 값이 높은 라우터가 AVG가 됨(default 100)
- priority 값이 같다면? Interface IP addr이 높은 라우터가 AVG가 됨
AVG
- AVF에 가상 MAC 주소 할당하는 역할
- PC, Server 등 host에서 보내는 GW 주소에 대한 ARP 요청에 대해 AVF에 할당한 가상 MAC 주소들을 알려주어 자동으로 load balancing 형성

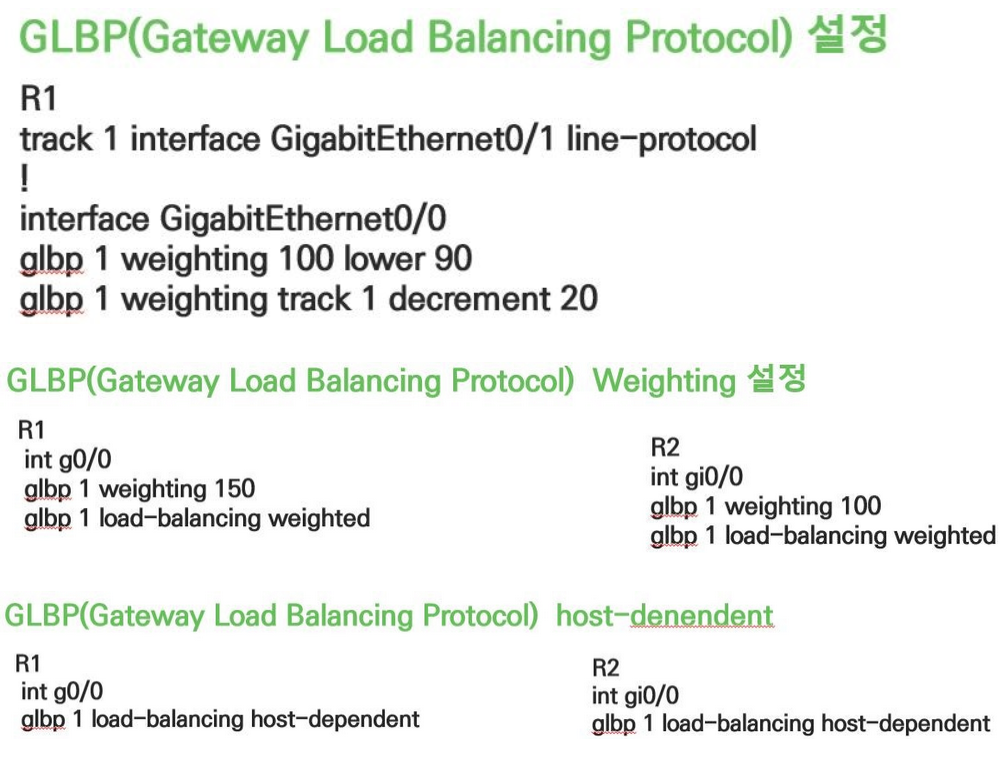

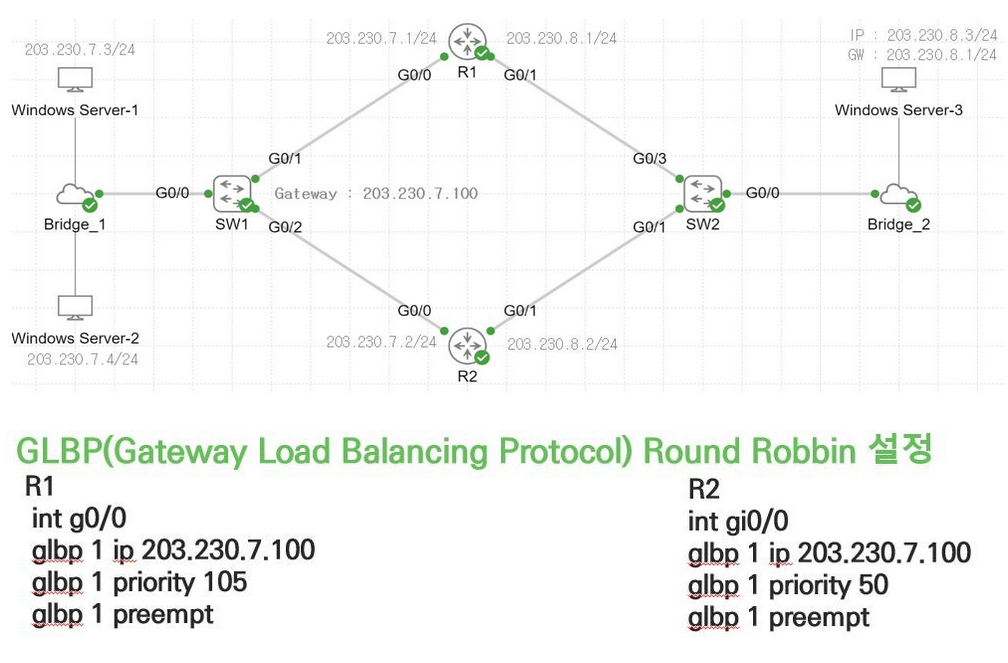

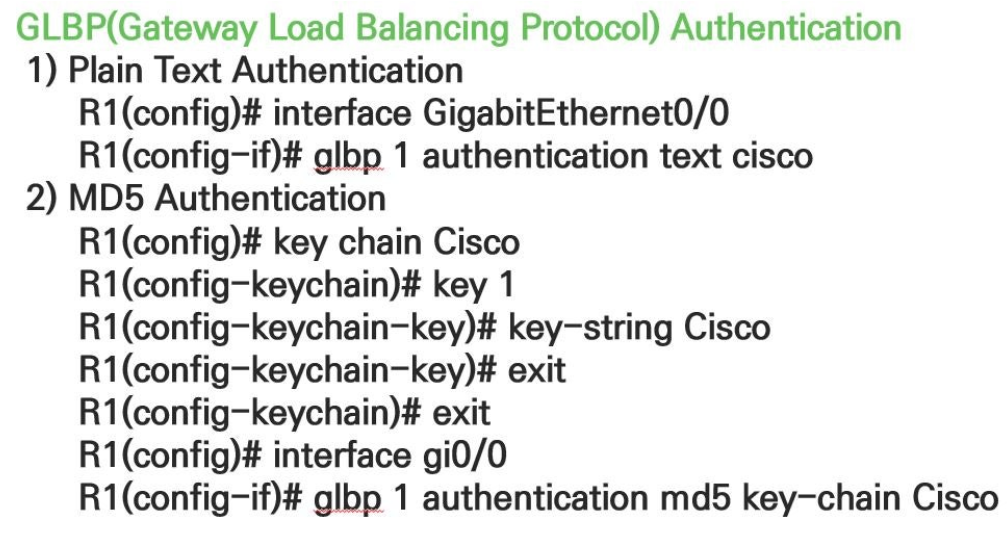

강의자료 (설정 명령어)
- host dependent는 기기에 가상의 MAC 주소를 고정하여 계속 같은 주소를 할당받도록 설정하는 명령어
- 즉, 위의 명령어를 입력하면 기기는 늘 같은 MAC 주소를 받음

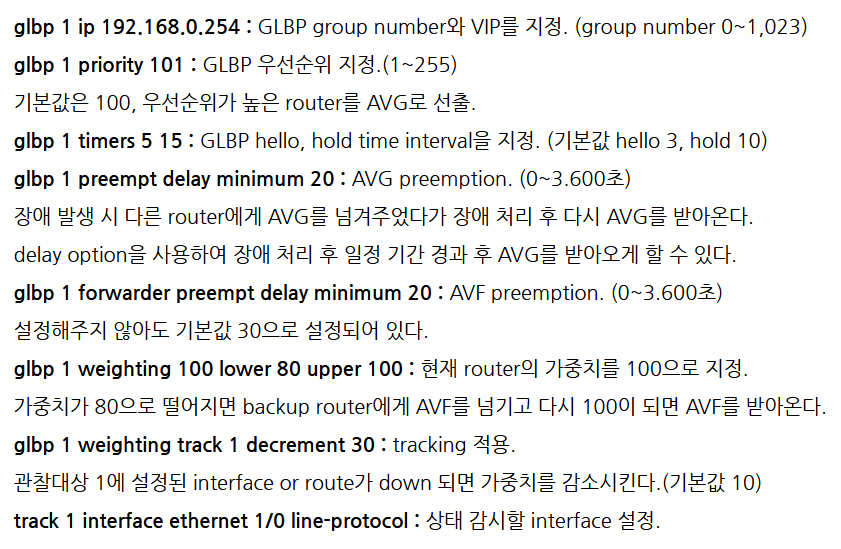

- 각 명령어들에 대한 설명
show glbp
- 라우터 설정 확인 명령어
show glbp brief
- 현재 할당된 MAC 주소와 glbp 프로토콜에 따른 가상 MAC 주소와 Forwader의 정보를 확인하기 위한 명령어
VTP (VLAN Trunking Protocol)
VTP 개념 간단 정리 블로그
https://light-touch-fish.tistory.com/19
VTP 설정 블로그
https://slrspdla1.tistory.com/44
개념
- 트렁크 포트로 연결된 스위치끼리 VLAN을 동기화하는 기술
- 3가지의 모드 존재
- Server
- vlan 생성 및 삭제 기능을 지님
- 스위치의 기본 설정
- Domain이 따로 설정되어 있지 않음
- Client
- 서버로부터 vlan 정보 수신, vlan 생성 삭제 불가능 (오직 정보 수신만 가능)
- Transparent
- 독립적인 vlan 생성 및 삭제 가능 / Server에서 오는 vlan의 정보를 전달만 할 뿐, 동기화하지 않음
- Server
유의사항
- 반드시 두 스위치를 연결하는 포트의 모드는 트렁크 모드여야 함
- 트렁크 모드를 유지하고 있을 경우에만 VLAN 정보가 동기화 됨
- 패스워드 설정 -> 도메인 설정 -> 모드 설정 순서로 설정해야 안전
- 1개 이상의 서버 또는 Transparent 모드가 있어야 VTP 설정 가능
- VTP-DOMAIN과 PASSWORD가 모두 일치해야 동기화 가능
- Server로 사용하고 싶은 스위치가 있다면 REVISION NUMBER를 높게 설정해야 함
- 만약 토폴로지에 2개의 Server로 설정된 스위치가 있다면, REVISION NUMBER가 더 큰 스위치가 Server의 역할을 함
설정
윈도우즈 방화벽
참고 자료
윈도우즈 서버
IIS를 통한 http, ftp 설정
- 간단한 설정 방법 참고 블로그
https://hackersstudy.tistory.com/16
