AlexNet 핵심 키워드

총 8개의 층(5개의 conv층 + 3개의 fc층)
ReLU
GPU 2대 병렬처리
Local response norm
overlapping pooling
dropout
augmentation

AlexNet

https://bskyvision.com/418 을 보고 공부

출처 : https://bskyvision.com/421

그림을 보면서 이해하는게 가장 빠른 것 같다. 빨간 선으로 이어진 8개의 레이어(앞 부분의 5개 컨볼루션 레이어, 뒷 부분의 3개 full-connected 레이어 확인 가능) 가 있다. 그 중 3번째 컨볼루션 레이어는 전 단계 두 채널의 특성맵들과 모두 연결되어 있는 특징이 있다.

입력값 227 x 227 x 3 (RGB 컬러 이미지) - 그림의 224는 잘못된 입력된 부분

1. 첫번째 레이어(컨볼루션)

96개의 필터커널, 11 x 11 x 3 사이즈, stride 4, zero-padding 사용하지 않음 => 96장의 55 x 55 x 96 특성맵
ReLU 함수로 활성화
3 x 3 overlapping max pooing, stride 2 => 27 x 27 x 96 특성맵
local response normalization : 특성맵의 차원을 변화시키지 않기 때문에, 특성맵 크기 유지 (27 x 27 x 96)

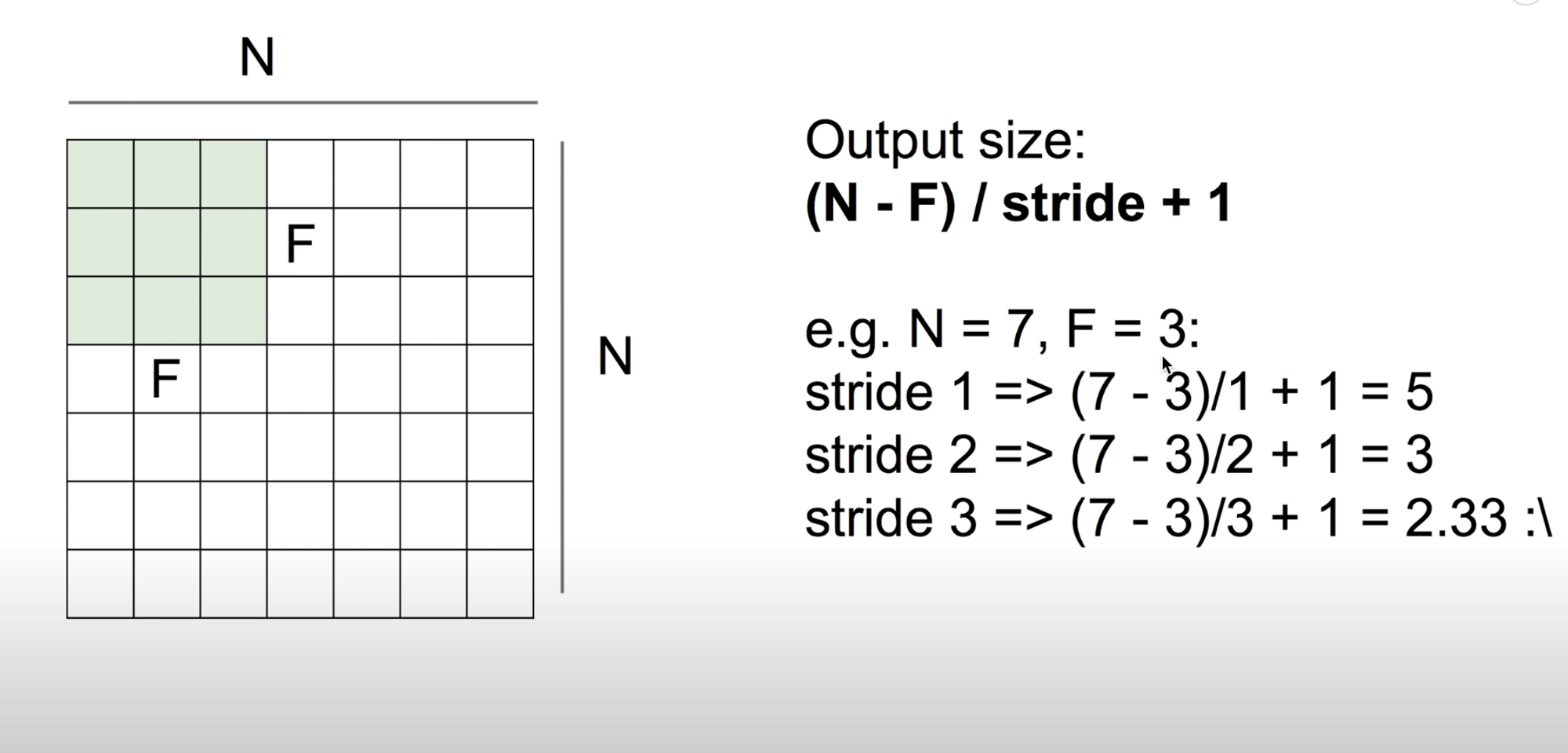

1-1. 특성맵 계산

첫번째 레이어를 예시로 들면,
(227-11) /4 +1=55 또는 227-11 ⇒ 216+4 ⇒ 220 ⇒ 220/4 ⇒ 55 와 같은 흐름으로 계산할 수 있다.
출처 : https://poloclub.github.io/cnn-explainer/ , 출처2

1-2. LRN(Local Response Normalization)

https://taeguu.tistory.com/29 를 보고 공부
LRN(Local Response Noramlization) layer implement the lateral inhibition.
lateral inhibition(측면 억제)는 신경생리학 용어로, 한 영역에 있는 신경 세포가 상호 간 연결되어 있을 때 그 자신의 축색이나 자신과 이웃 신경세포를 매개하는 중간신경세포(interneuron)을 통해 이웃에 있는 신경 세포를 억제하려는 경향을 말한다.

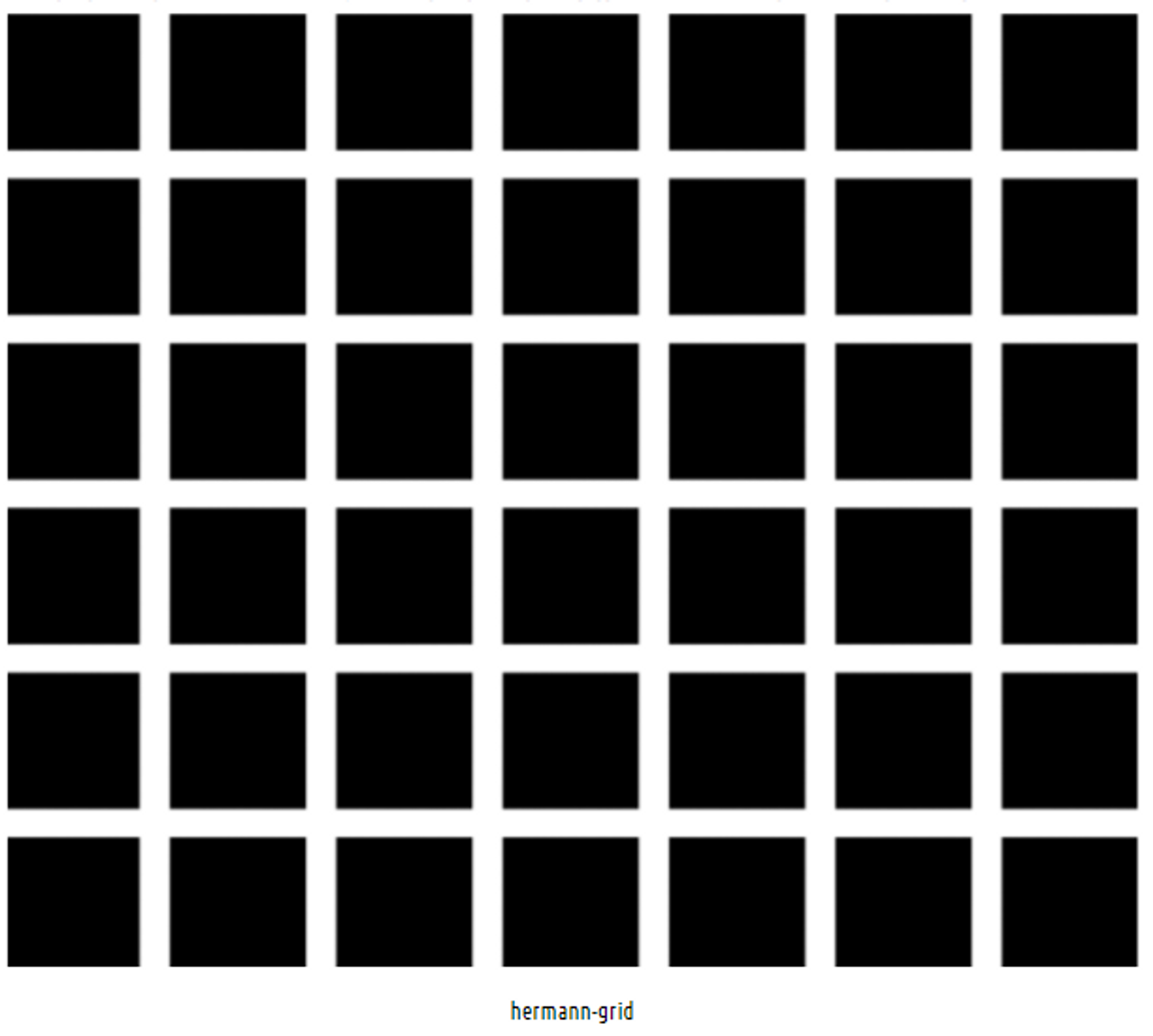

이 개념을 이해하기 위해서 측면 억제의 유명한 그림인 헤르만 격자를 참고한다.

검은 사각형 안에 흰색의 선이 지나가는데, 신기한 것은 흰색의 선에 집중하지 않으면 회색의 점이 보인다. 이 현상은 측면 억제에 의해 발생한다. 흰색으로 둘러싸인 측면에서 억제를 발생시키기 때문에 흰색이 더 반감되어 보인다.

출처 : https://www.notion.so/likelion-aischool/4f77be87d2c042b2b746c098136bf80a

1-3. AlexNet이 측면 억제를 사용한 이유

ReLu 사용을 위해서 측면 억제를 사용했다. ReLu는 양수의 방향으로는 입력의 값을 그대로 사용한다. → CONV 나 POOLING 시 매우 높은 하나의 픽셀 값이 주변의 픽셀에 영향을 미치게 된다. → 이 부분을 방지하기 위해 다른 ActivationMap 의 같은 위치에 있는 픽셀끼리 정규화를 해준다. 이 개념이 AlexNet에서 사용되는 LRN이다.

텐서플로우에서 LRN 을 사용하려면 th.nn.local_response_normalization 을 통해 사용할 수 있지만 현재는 Batch Normalization을 사용한다.

이미지 출처 :https://gwoolab.tistory.com/57

2. 2~5번째 레이어(Convolution Layer)

두번째 레이어(컨볼루션 레이어)

256개의 5 x 5 x 48 커널, stride 1, zero-padding 2 => 27 x 27 x 256 특성맵
Relu 함수
3 x 3 Overlapping max pooing, stride 2 => 13 x 13 x 256 특성맵
local response normalization, 13 x 13 x 256

세번째 레이어(컨볼루션 레이어)

384개의 3 x 3 x 256 커널, stride 1, zero-padding 1 => 13 x 13 x 384 특성맵
ReLU 함수

네번째 레이어(컨볼루션 레이어)

384개의 3 x 3 x 192 커널, stride 1, zero-padding 1 => 13 x 13 x 384 특성맵
ReLU 함수

다섯번째 레이어(컨볼루션 레이어)

256개의 3 x 3 x 192 커널, stride 1, zero-padding 1 => 13 x 13 x 256 특성맵
ReLU 함수
3 x 3 overlapping max pooing, stride 2 => 6 x 6 x 256 특성맵

2-1. Overlapping max pooling

풀링은 컨볼루션을 통해 얻은 특성맵의 크기를 줄인다.(output 이 압축되어서 나온다.) pooling을 할 때 겹치지 않게 하는게 일반적이다. AlexNet은 max pooling 쓰면서도 stride가 커널사이즈보다 작게 하는 overlapping pooling 을 사용했다.

LeNet-5는 non-overlapping 평균 풀링
AlexNet은 overlapping 최대 풀링

overlapping max pooling 이미지 출처 : https://bskyvision.com/421

3. 6~9번째 레이어(Fully Connected Layer)

여섯번째 레이어(Fully Connected)

6 x 6 x 256 특성맵을 flatten => 6 x 6 x 256=9216 차원의 벡터
여섯번째 레이어의 4096개의 뉴런과 fully connected
ReLU 함수

일곱번째 레이어(Fully Connected)

4096개의 뉴런이 전 단계의 4096개의 뉴런과 fully connected
ReLU 함수

여덟번째 레이어(Fully Connected)

1000개의 뉴런이 전 단계의 4096개의 뉴런과 fully connected
1000개 뉴런 출력값에 softmax 함수 적용 => 1000개 클래스 각각에 속할 확률 나타냄

4. 추가 개념(ReLU, dropout, data aumentation)

ReLU

LeNet-5 에서 사용한 Tanh 함수와 비슷한 정확도를 유지하면서 속도는 6배 빠르다.
AlexNet 이후로는 활성화 함수로 ReLU 함수를 선호한다.

dropout

dropout 이란 fully-connected layer 의 뉴런 중 일부를 생략하면서 학습을 진행하며, 과적합을 막기 위한 규제 기술의 일종
몇몇 뉴런의 값을 0으로 바꾼다.
0으로 바뀐 뉴런들은 forward pass 와 back propagation 에 영향을 미치지 않는다.
훈련시에만 적용하고, test 시에는 모든 뉴런을 적용한다.

drop out 이미지 출처 :https://bskyvision.com/421

data augmentation(데이터 증강)

과적합을 막기 위한 방법으로 dropout 외에 사용된 방법
하나의 이미지를 가지고 여러 장의 비슷한 이미지를 만들며 데이터 양을 늘린다.
좌우 반전, crop 등을 활용

AlexNet 특징

LeNet 의 32 x 32의 1채널 이미지 와 AlexNet의 227 x 227 의 3채널 이미지

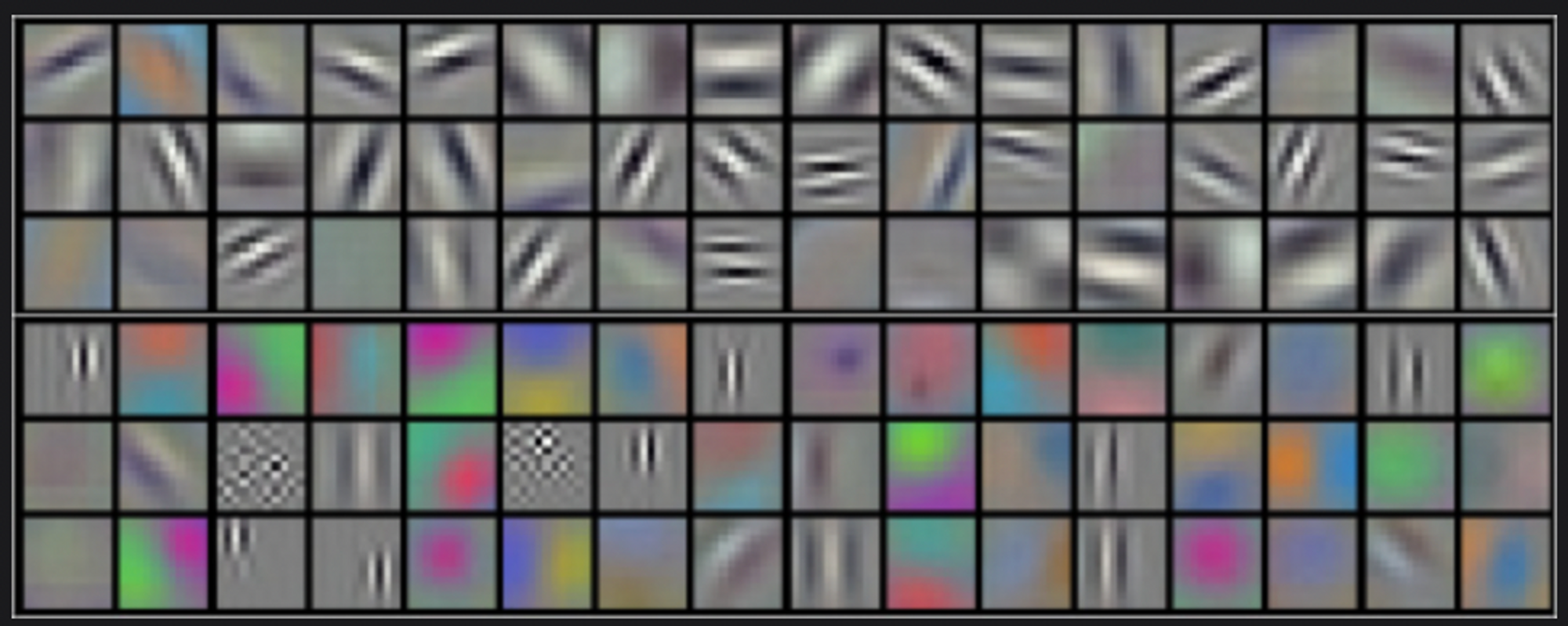

첫번째 컨볼루션 레이어를 거치며, GPU-1 에서는 컬러와 상관 없는 정보를 추출하기 위해 kernel 이 학습되고(high-level feature), GPU-2 에서는 컬러와 관련된 정보를 추출하기 위해 kernel 이 학습(low-level feature)

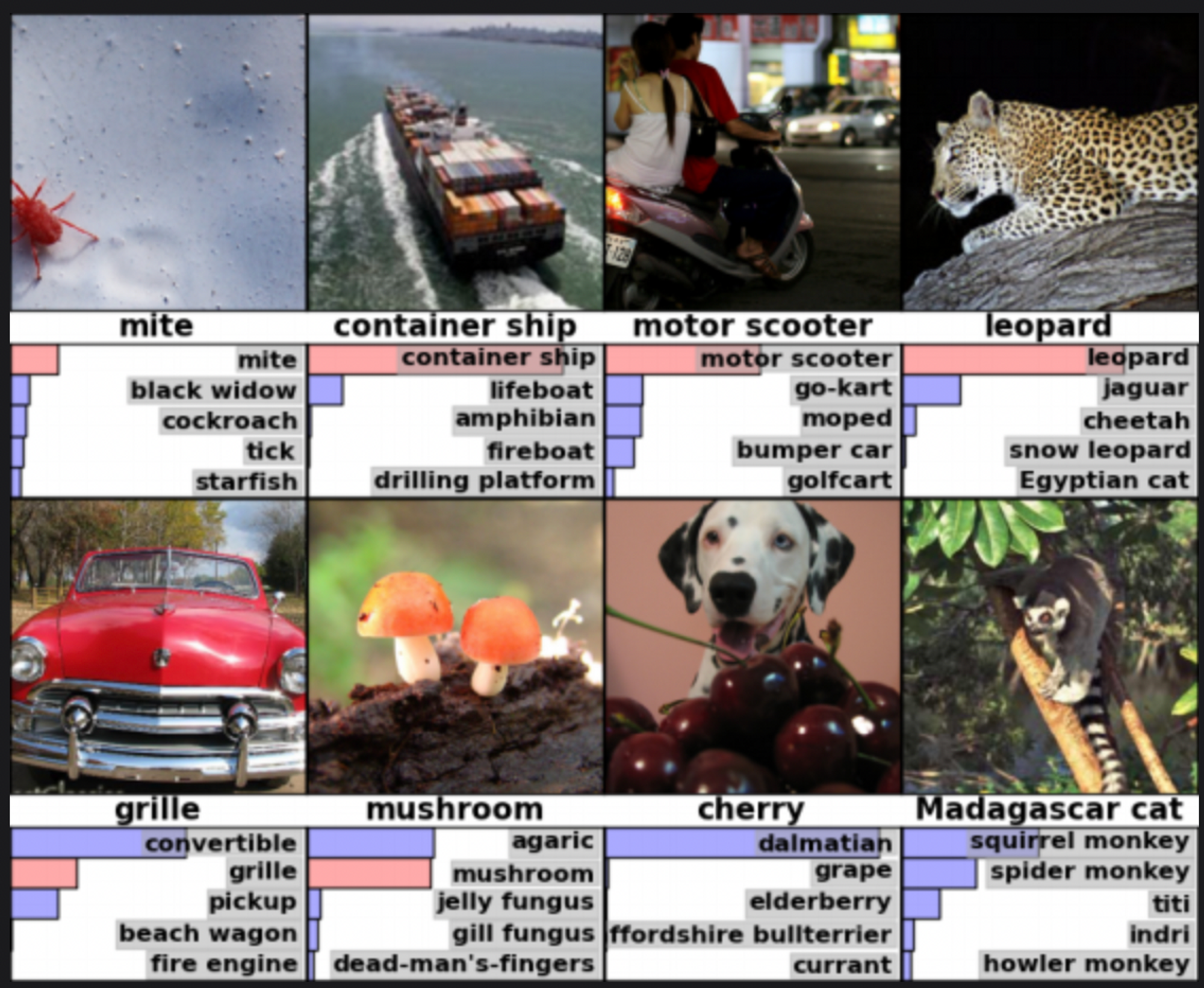

정답 맞추지 못한 경우에도 정답 후보 군을 확인하면 실제로 사람이 혼동할 법한 답을 정답으로 고르는 것을 확인할 수 있다.
