class diagram 개념

class diagram?

• UML중 하나로 소프트웨어 설계를 위해 사용
  (UML : 도메인을 모델로 표현해주는 대표적 모델링 언어)
• 정적 다이어그램에 해당
• 클래스 구성 요소 및 클래스 간의 관계 표현을 위해 사용
• 의존 관계가 명확히 보임

구성 요소

1. 클래스

• 동일 속성 및 행위를 수행하는 객체 집합
• 붕어빵틀
• 변화의 기본 단위

2. 관계

전체 객체 : 다른 객체의 기능을 사용하는 객체
부분 객체 : 전체 객체에게 사용되는 객체

3. 접근자

1. • : pulbic
   • 모든 클래스에 접근 가능한 메서드 / 속성

   언제 사용?

   • 크랠스 외부에서 해당 메서드나 속성에 접근해야 할 때
   • API와 같이 외부에서 호출할 수 있도록 공개된 메서드 / 속성일때

   일반적 이용 사례

   • 인터페이스 : 외부에서 사용하는 모든 기능을 메서드 정의
   • 사용자 입력 : 외부로부터 데이터를 받거나 기반한 동작을 할 때

   대표 이용 예시

   • 공개 API
     외부에서 사용할 모든 기능에 대해 공용 메서드를 제공
     ex) 로그인 시스템의 login() 메서드는 반드시 public

     class User {
         public String name;

         public void login() {
             System.out.println(name + " logged in.");
         }
     }

     User user = new User();
     user.name = "Alice";
     user.login(); // "Alice logged in."

     	```

   • Getter/Setter
     외부에서 객체의 속성을 간접적으로 변경 / 조회 가능
     get 및 set 메서드를 public으로 설정

         public String getName() {
         return name;
     }

     public void setName(String name) {
         this.name = name;
     }


2. • : private
   • 해당 클래스 내부에서만 접근 가능한 메서드 / 속성
   • 외부 클래스나 상속받은 자식 클래스에서는 접근 가능

   언제 사용?

   • 내부 구현 : 외부에서 접근 / 수정할 필요가 없을때
   • 데이터 보호가 필요할때
   • 데이터를 간접적으로 조작하는 메서드 제공
     => 중요 데이터를 외부에서 직접 수정하는것을 방지

   일반적 이용 사례

   • 데이터 보호 : 중요정보 수정을 못하도록 할때
     => 비밀번호, 계좌 정보...

   • 메서드 숨김 : 외부에서 사용하지 않는 내부 로직 감출때

   대표적 이용 예시

   • 데이터 보호
     은행 계좌의 잔액을 private으로 설정
     => 외부에서 직접 변경할 수 없도록
     => deposit() 같은 메서드로만 간접 접근 허용

      class BankAccount {
          private double balance; // 외부 접근 불가

          public void deposit(double amount) {
              if (amount > 0) {
                  balance += amount;
              }
          }

          public double getBalance() {
              return balance; // 안전한 방식으로 접근 가능
          }
      }

      BankAccount account = new BankAccount();
      account.deposit(500); // 가능
      // account.balance = 1000;
      // Error : private 변수에 직접 접근 불가
      System.out.println(account.getBalance()); // 500


   • 비밀번호 검증
     비밀번호 검증 메서드 / 속성은 외부에 노출되지 않도록 private으로 설정

     private String password;

     private boolean validatePassword(String inputPassword) {
         return this.password.equals(inputPassword);
     }


3. protected

   • 클래스 내부와 상속받는 자식 클래스에 접근 가능
   • 외부 클래스에서는 접근 불가

   언제 사용?

   • 자식 클래스에서 메서드 / 속성을 재사용 혹은 확장
     => 클래스 외부에서는 감춤

   • 상위 클래스 정의 동작을 하위 클래스에서 변경 허용
     => 클래스 설계시 상속 구조를 고려해 사용

   일반적 이용 사례

   • 상속에서 재사용 : 부모 클래스의 메서드나 속성 재사용
   • 메서드 확장 : 자식 클래스에서 동작을 일부 수정 / 추가

4. 3줄 설명

Public : 외부에서 사용해야 하는 모든 메서드와 속성

Private : 외부에 숨겨야 하는 중요한 정보와 내부 구현

Protected : 상속 구조에서 자식 클래스에게만 공유하고 싶은 메서드나 속성

4. 연결

diagram 작성 순서

1. 시스템 역할 / 주요 기능 간단히 정리

   • 이 시스템에서 사용자는 어떤걸 할 수 있을까?
     ex) to-do list => 저장 / 수정 / 상태변경 / 삭제 ...

2. 객체 찾기 => 명사 찾기 => er-diagram 속 entity

   • ex) 사용자 => to-do list에 접근
     to-do => 사용자가 관리하는 작업

3. 속성 정의 => 어떤 데이터? => 변수 => er-diagram 속 attribute

   • 어떤 데이터를 포함하지?
     ex) 사용자 => userId, userName과 같은 데이터 저장함

4. 동작 정의 => 메서드 => 동사 => er-daigram 속 relationship

   • 이 객체가 어떤 행동을 하지?
     ex) user => login, logout, changePassword ...

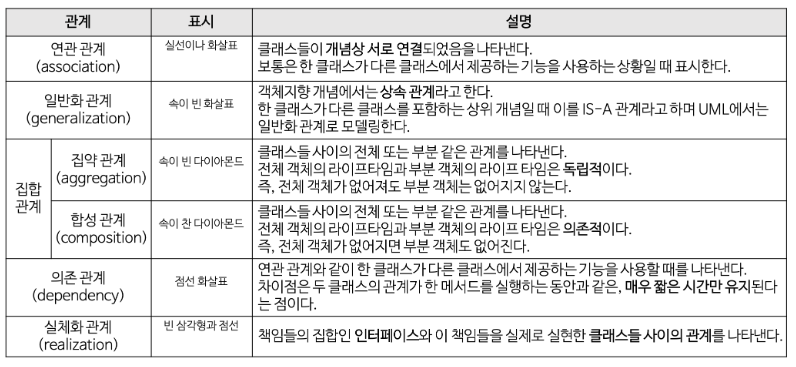

5. 관계 설정하기

   • 서로 어떤 관계를 가지지?

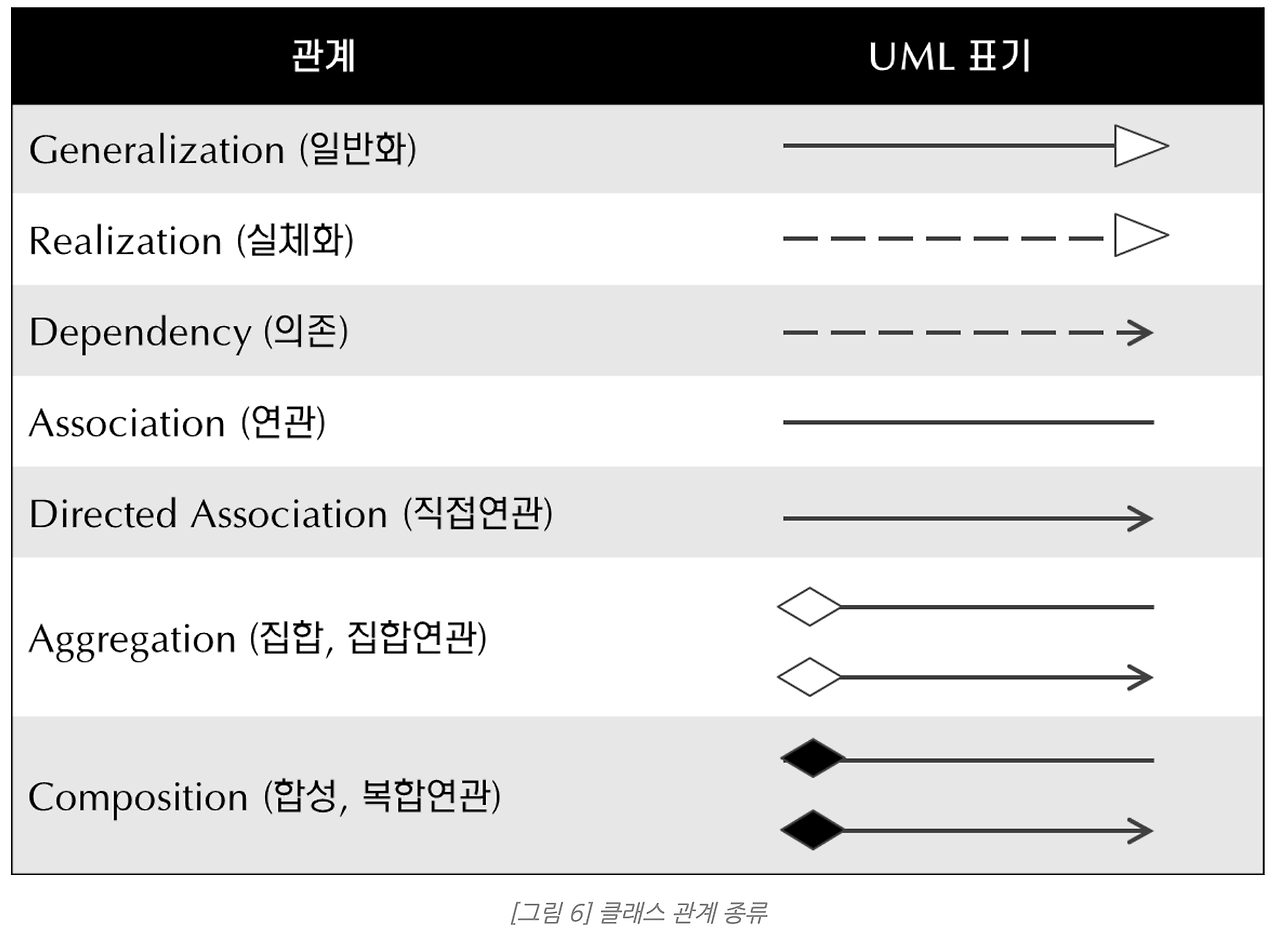

   • 연관 관계
     ex) 사용자 -> 여러개의 To-Do 보유 가능

   • 집합 관계
     독립적으로 존재 가능 but 포함됨
     ex) Theme <- Sample To-Do 포함되어있음

   • 합성 관계
     집합과는 다르게 서로 의존적인 관계
     ex) 집 - 방

   • 상속 관계
     한 클래스가 다른 클래스의 속성 ; 메서드 상속
     ex) 사용자 -> 관리자 사용자의 특성을 상속받아 권한 추가

6. 접근 제어자 설정

   • Public (+): 외부에서 접근 가능
   • Private (-): 클래스 내부에서만 접근 가능
   • Protected (#): 자식 클래스에서 접근 가능

7. 클래스 다이어그램 생성

   • 클래스명
   • 속성 목록
   • 메서드 목록
