Block Storage (1)

임채민·2025년 8월 27일

NHN Cloud SE Study

목록 보기

4/6

사전 준비사항

NHN Cloud 계정 및 프로젝트 생성

실습용 인스턴스 1대 (Ubuntu 또는 CentOS/Rocky)

관리자 권한 (sudo)

1) 블록 스토리지 생성 및 인스턴스 연결

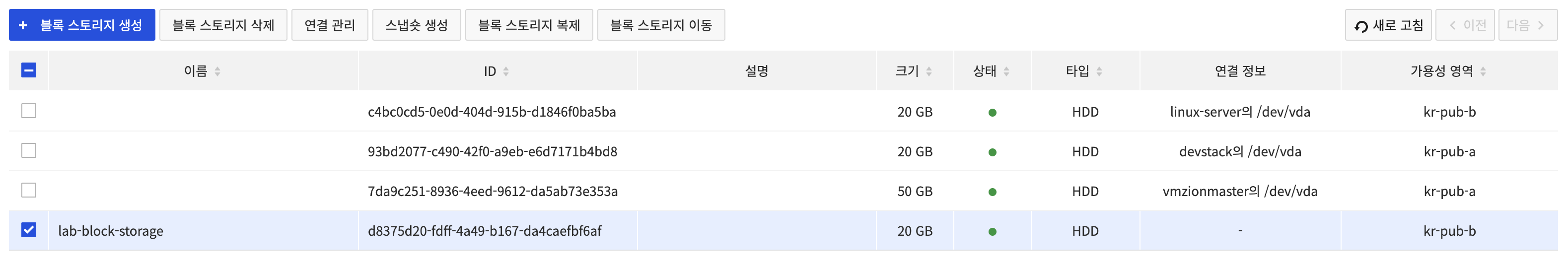

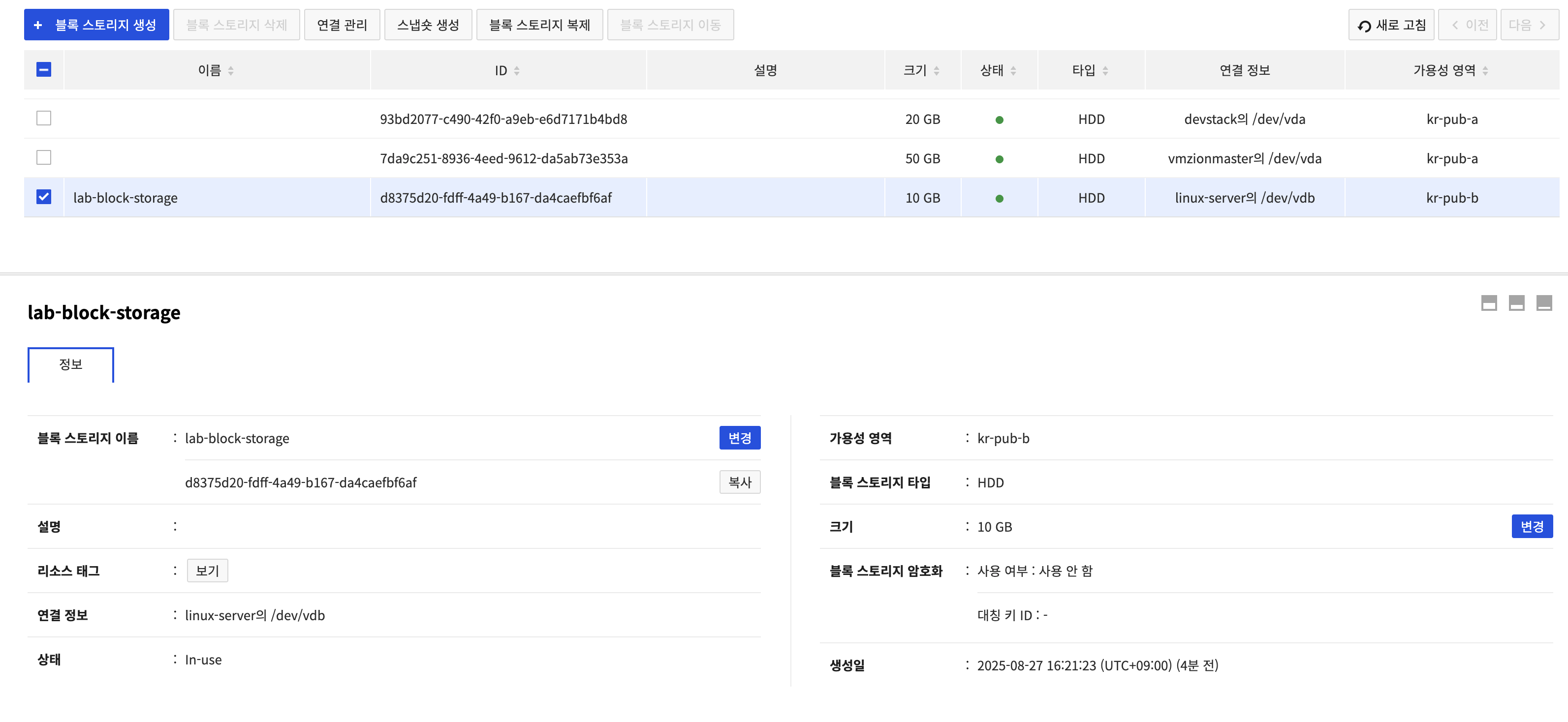

1-1. 블록 스토리지 생성 및 연결

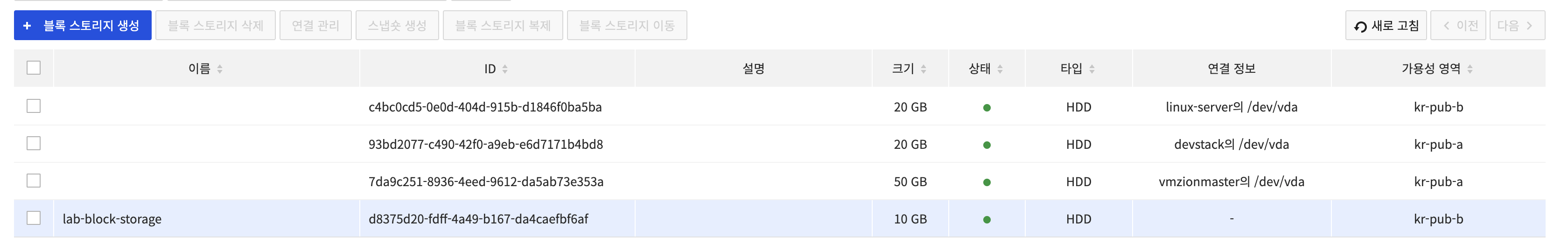

lab-block-storage 라는 이름의 10GB 블록 스토리지 생성
linux-server 인스턴스에 연결할 것이므로 가용성 영역은 kr-pub-b 선택

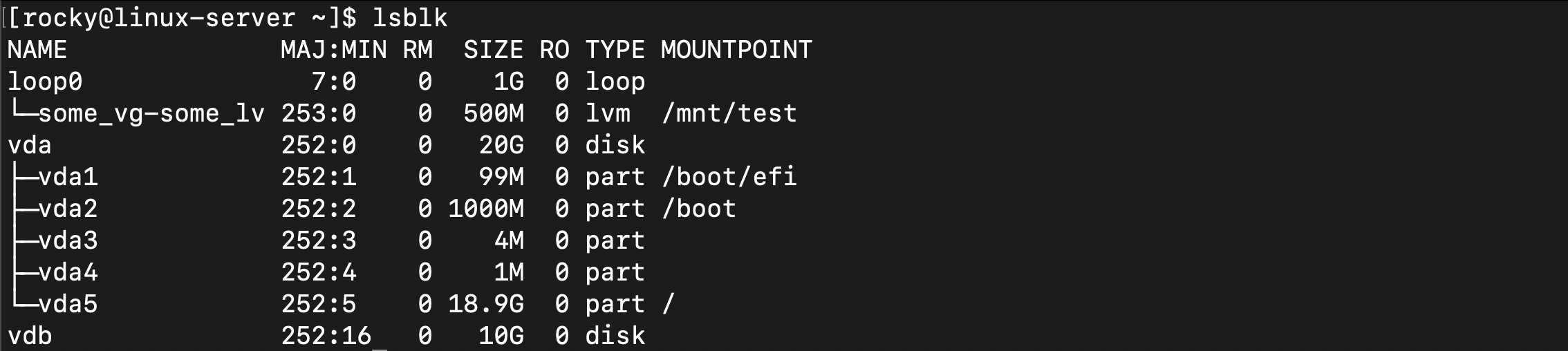

1-2. 연결 확인

vda 는 20GB 크기의 시스템 메인 디스크로, vda1~5로 파티션되어 있음
vdb 는 추가로 연결한 블록 스토리지 (10GB)
- 현재 마운트되어 있지 않은 상태로, 필요시 파티셔닝해서 추가 저장공간으로 사용 가능

2) 블록 스토리지 파티션 및 파일시스템 생성

2-1. 파티션 생성

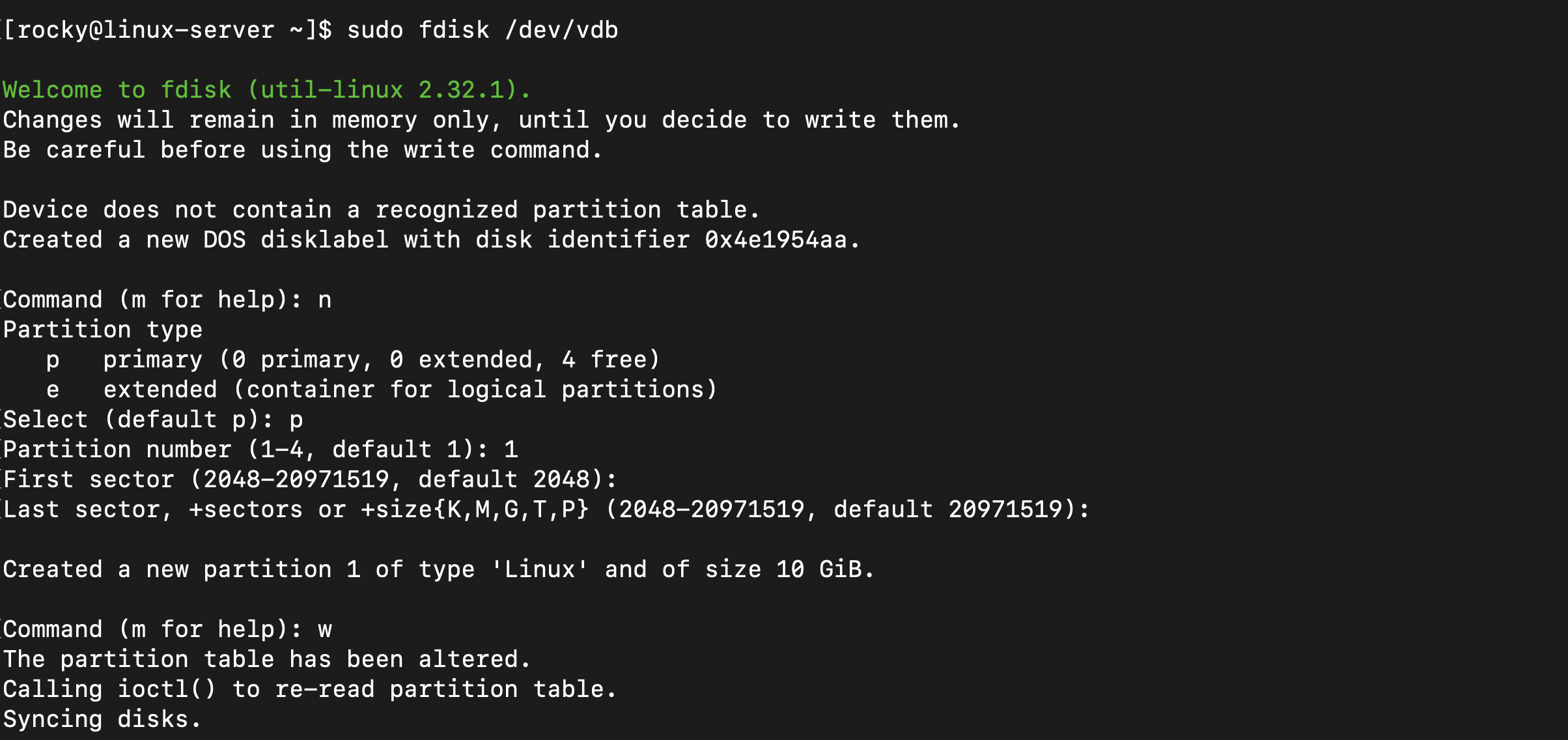

아래는 /dev/vdb 디스크에 새로운 파티션을 만드는 과정이다.

n : 새 파티션 생성

p : Primary 파티션 (기본 파티션 타입)

1 : 파티션 번호 1번

첫 번째 Enter : 기본 시작 위치 사용

두 번째 Enter : 전체 디스크 사용 (10GB 모두)

위 과정을 거치면 /dev/vdb1 이라는 10GB 파티션이 생성된다.

현재 /dev/vdb 는 비어있는 상태이므로 안전하지만, 일반적으로 이 작업은 디스크를 초기화기 때문에 기존 데이터가 있다면 모두 삭제된다.
파티션 생성 후에는 보통 파일시스템을 만들고(mkfs) 마운트하는 과정이 이어진다.

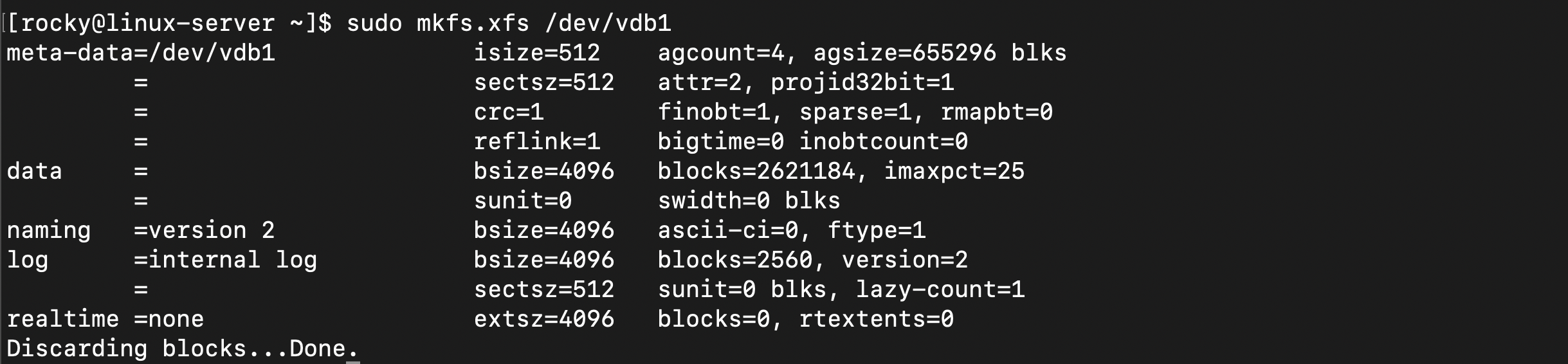

2-2. 파일시스템 생성

RHEL 8부터 XFS가 기본 파일시스템이기 때문에 XFS를 만드는 것이 좋다(고 판단했다.)

2-3. 파일시스템 정보 확인

[rocky@linux-server ~]$ sudo blkid /dev/vdb1
/dev/vdb1: UUID="60570f8a-1d2a-4f71-bb01-53188017f208" BLOCK_SIZE="512" TYPE="xfs" PARTUUID="4e1954aa-01"

3) 블록 스토리지 마운트/언마운트

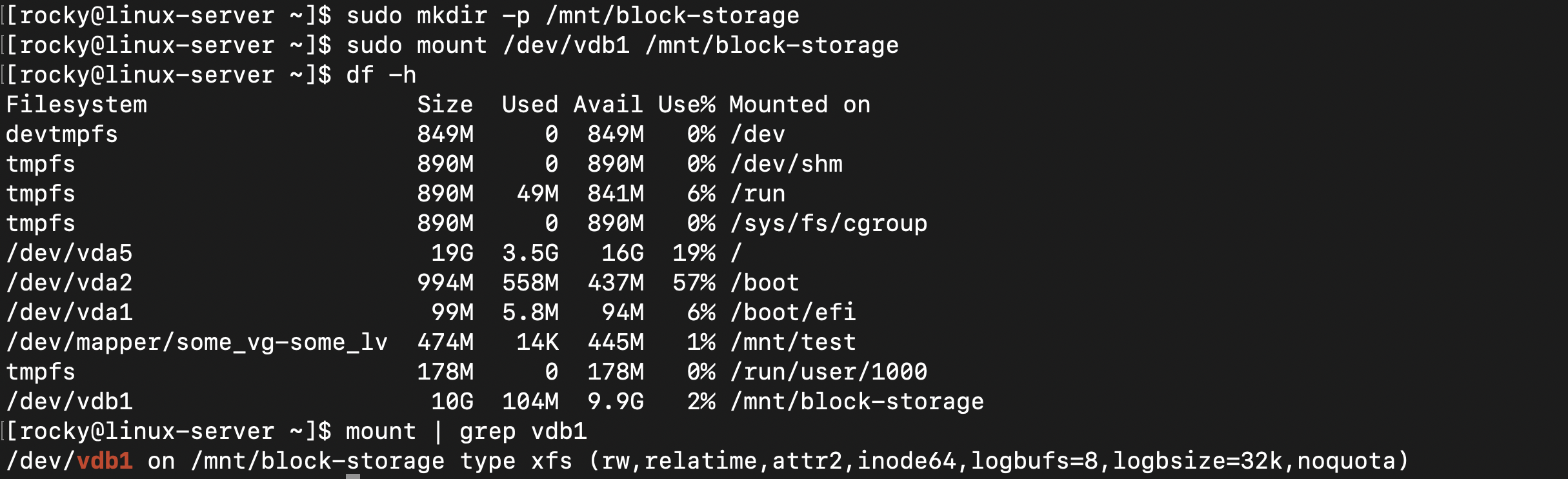

3-1. 마운트 포인트 생성

/dev/vdb1 이 /mnt/block-storage 에 정상적으로 마운트됨
- 10GB 용량 중 현재 104MB 사용 (XFS 메타데이터)

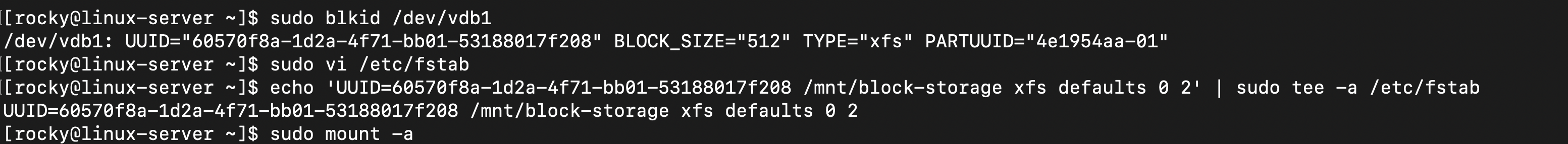

3-2. 영구 마운트 설정

파일시스템의 고유 식별자(UUID) 확인
- /dev/vdb1 은 하드웨어 변경 시 바뀔 수 있지만, UUID는 절대 변하지 않음
시스템 재부팅 후에도 자동으로 마운트되도록 설정
/etc/fstab 는 부팅 시 자동으로 마운트할 파일시스템 목록을 저장하는 파일

[rocky@linux-server ~]$ df -h | grep block-storage
/dev/vdb1                     10G  104M  9.9G   2% /mnt/block-storage
[rocky@linux-server ~]$ cat /etc/fstab | grep block-storage
UUID=60570f8a-1d2a-4f71-bb01-53188017f208 /mnt/block-storage xfs defaults 0 2

이제 10GB 블록 스토리지가 영구적으로 시스템에 통합되어 사용 가능해졌다.

언마운트하려면?

sudo umount /mnt/block-storage
또는
sudo umount /dev/vdb1

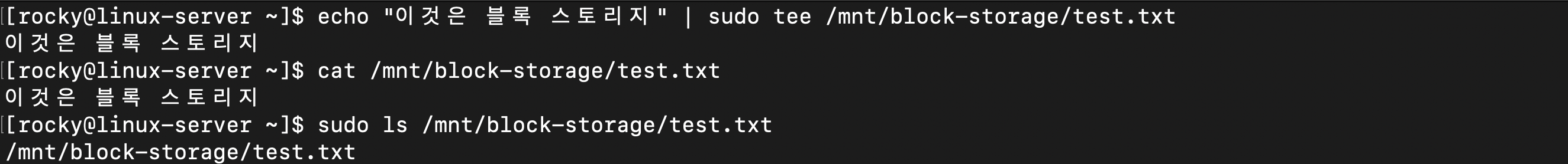

3-3. 테스트 파일 생성

새로운 10GB 디스크에 한글 텍스트 저장 및 읽기 성공
마운트 포인트 /mnt/block-storage 가 올바르게 연결됨

4) 용량 확장 및 파티션 리사이징

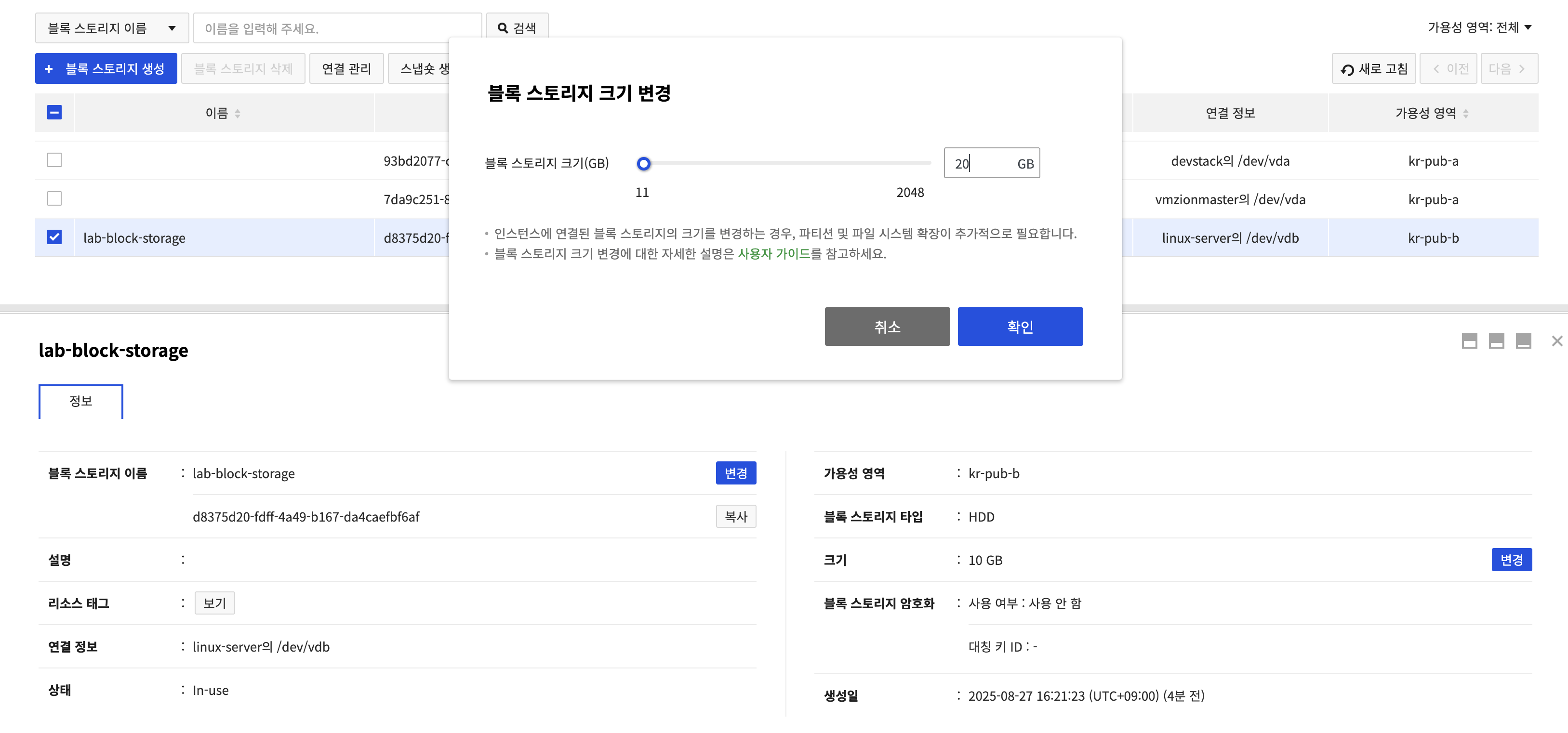

4-1. NHN Cloud 콘솔에서 용량 확장

기존 10GB로 잡아뒀던 /dev/vdb 블록 스토리지의 용량을 20GB로 확장시켜보았다.

총 디스크 용량은 20GB로 확장되었고, 위에서 파티셔닝한 /mnt/block-storage 가 10GB로 표시된다. (나머지 10GB는 파티션되지 않은 상태)

인스턴스에서 파티션 리사이징하려면?
sudo umount /mnt/block-storage   # 언마운트 후
sudo fdisk /dev/vdb              # 파티션 확장

추가로 남은 10GB를 사용하려면 파티션 크기를 20GB로 확장하거나 vd2 파티션을 10GB로 별도 생성하면 된다.

4-2. 파일시스템 확장

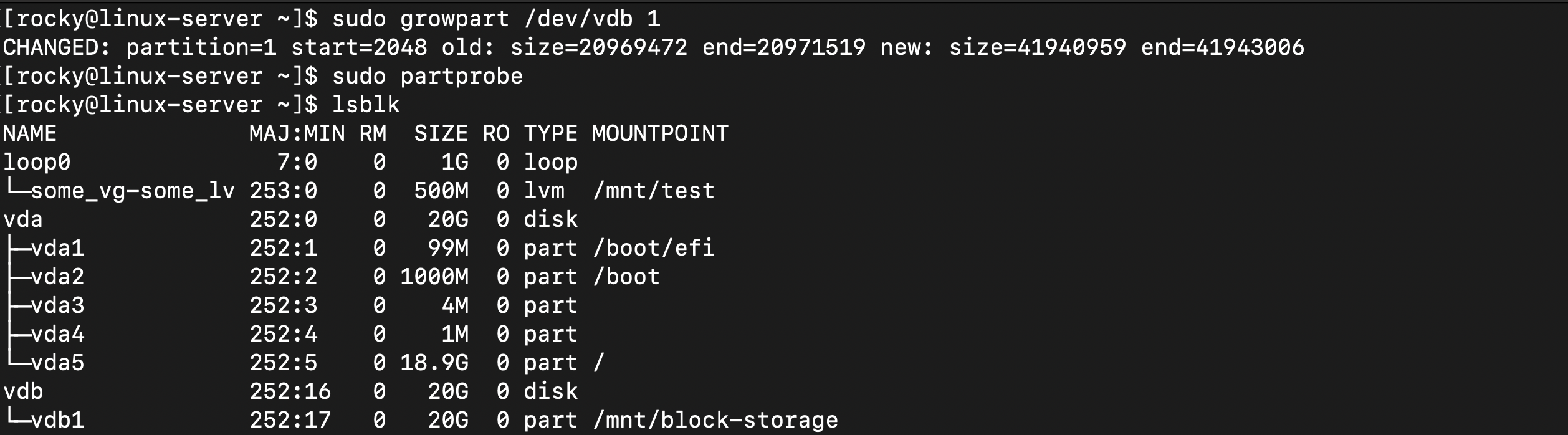

현재 디스크는 20GB이지만 파티션이 10GB로 제한되어 있기 때문에 growpart 명령으로 파티션부터 확장하였다.

파티션 크기가 정확히 2배로 확장됨
lsblk에서 vdb1 이 20G로 표시되는 것을 확인

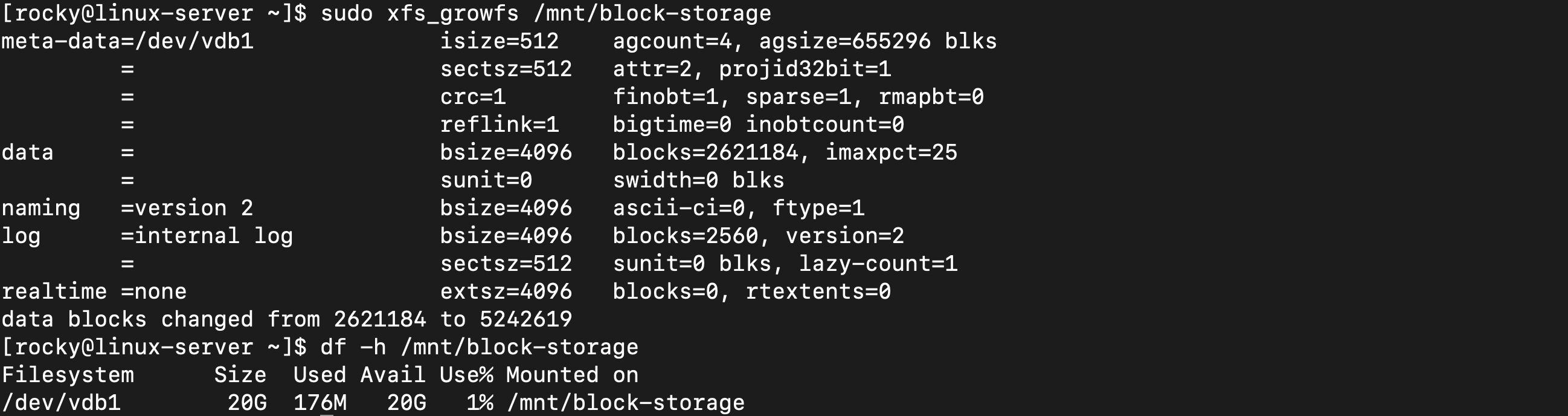

XFS 파일시스템이 블록 수 2배 증가 (2,621,184 → 5,242,619)
사용 가능한 용량 약 20GB 확인

이제 추가로 확장한 10GB 저장공간을 사용 가능한 상태가 되었다.

5) 스냅샷 생성 및 복구 시나리오 실습

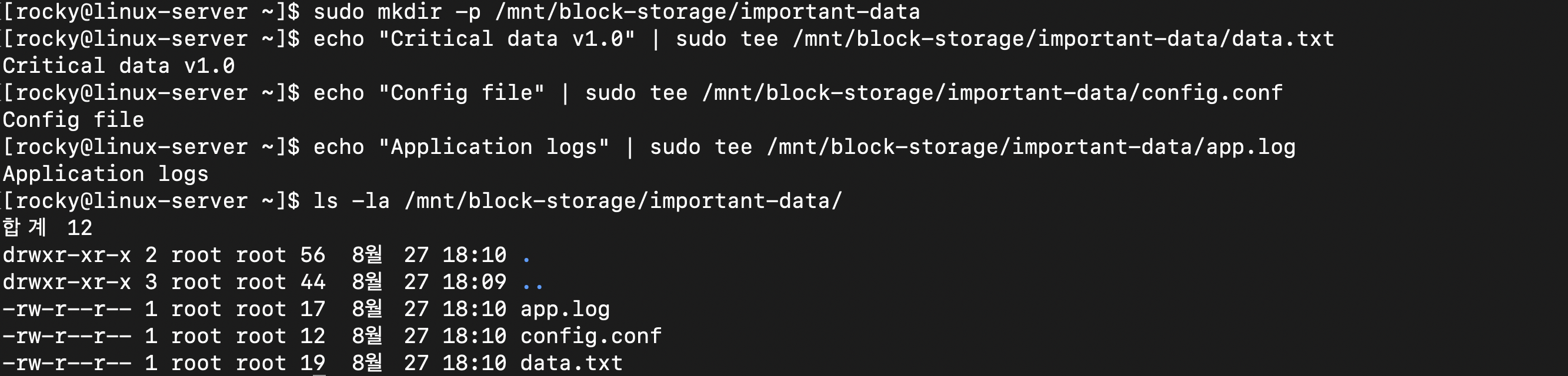

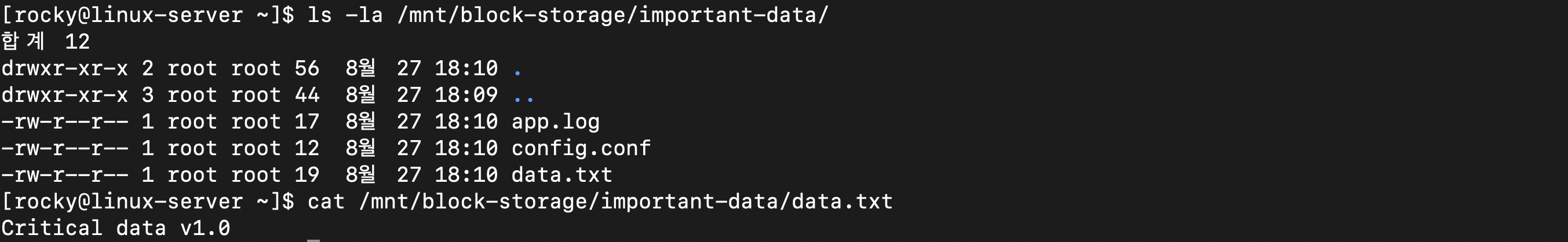

5-1. 테스트 데이터 준비

생성된 데이터 구조는 아래와 같다.

/mnt/block-storage/important-data/
├── data.txt      (19 bytes) - "Critical data v1.0"
├── config.conf   (12 bytes) - "Config file"
└── app.log       (17 bytes) - "Application logs"

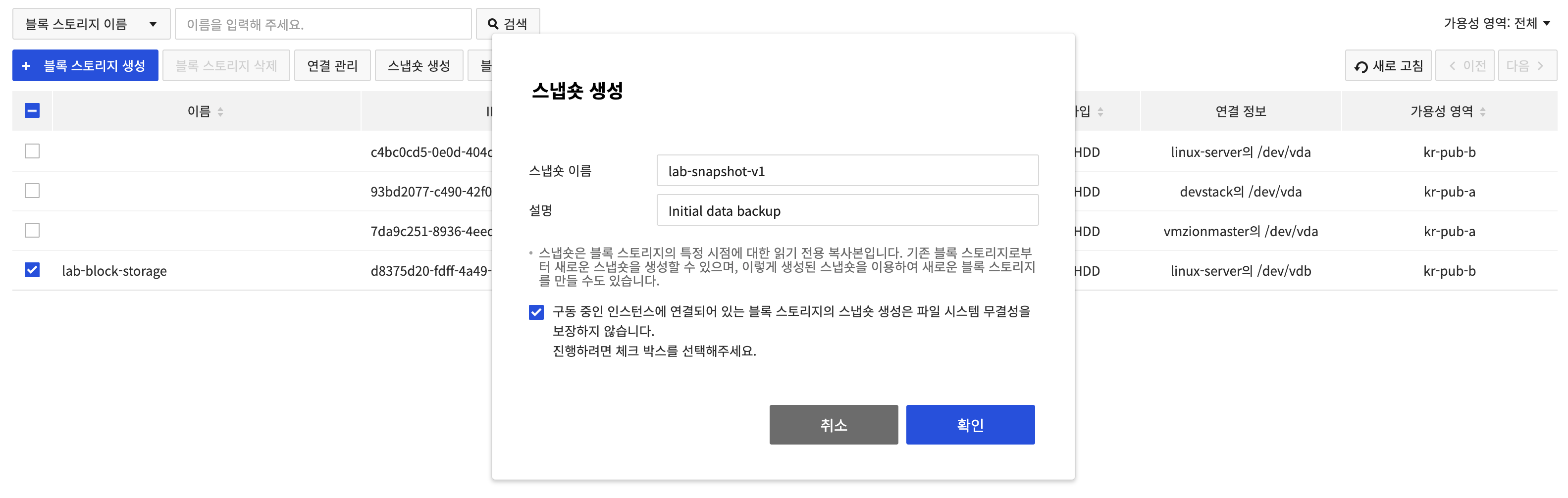

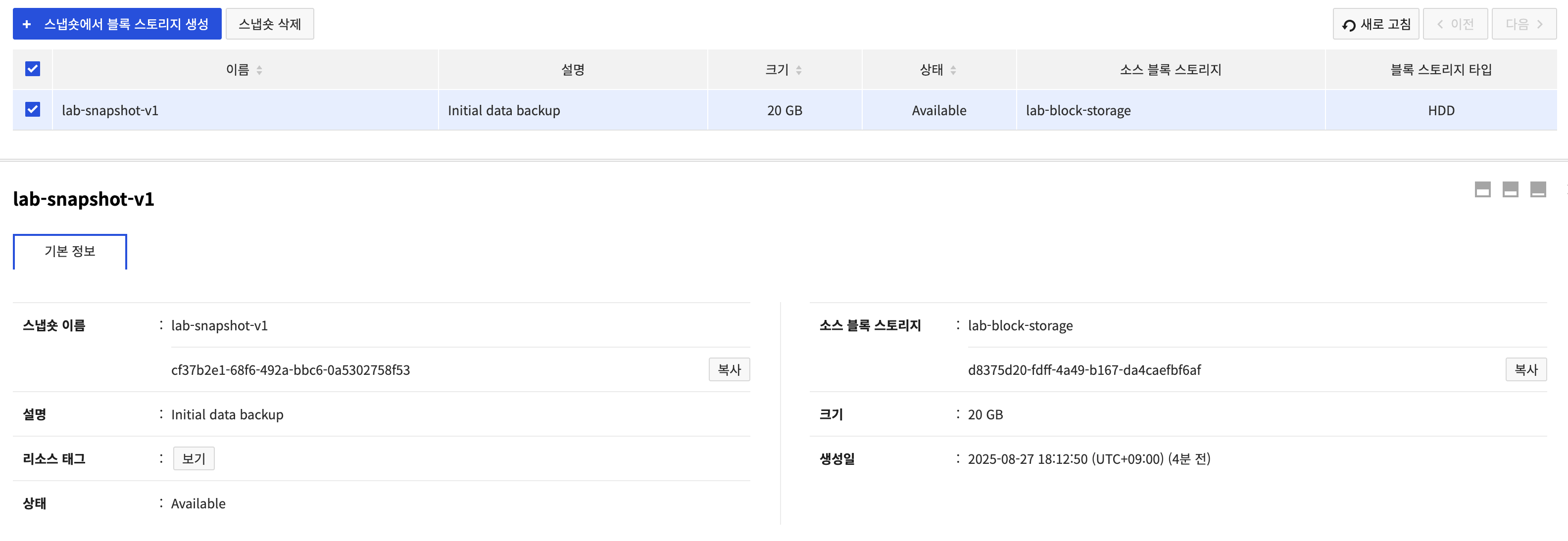

5-2. 스냅샷 생성

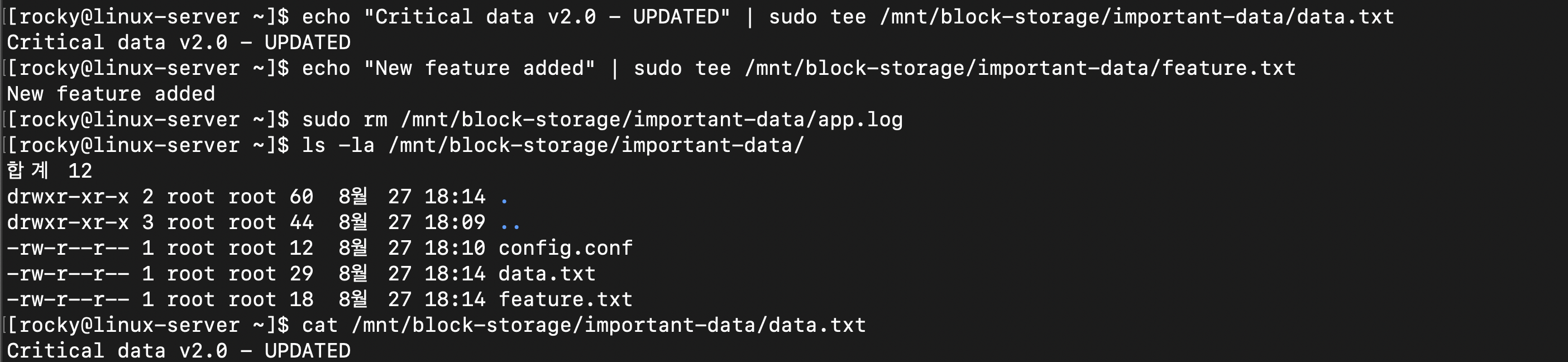

5-3. 데이터 변경 시뮬레이션

/mnt/block-storage/important-data/
├── config.conf   (12 bytes) - "Config file" [변경 없음]
├── data.txt      (29 bytes) - "Critical data v2.0 - UPDATED" [수정됨]
└── feature.txt   (18 bytes) - "New feature added" [새로 생성]

app.log는 삭제됨
