VPN

민콕이·2026년 3월 25일

VPN - Virtual Private Network

가상 사설 네트워크 -> Tunneling + Encrytion
Public Network를 Priavte Network처럼 사용하기 위한 기술
본사/지사(or 외부) 각각의 Network를 연결하여 하나의 전용선처럼 연결
Tunneling을 통해 논리적인 연결을 생성 인증/암호화/접근제어 등을 통해 보안성을 높임

구성 방법

VPN 전용 장비

VPN용으로 제작된 전용 H/W를 이용하여 구축

장점: 확장이 용이
단점: 별도의 H/W를 구매해야한다. (초기 구축 비용이 높다)

Router

Router(Access Server)에서 지원하는 VPN 기능을 이용하여 구축

장점: 별도의 장비 구입이 필요하지 않고, Topology의 변화가 없다.
단점: Router 자체 성능에 따라 VPN 성능이 결정. Router 자체의 보안 문제가 VPN에 영향을 준다.

Firewall

Firewall에 지원하는 VPN 기능을 이용하여 구축

장점: 별도의 장비 구입 없이 기존 장비로 구축하기 때문에 관리 및 유지보수가 용이
단점:병목현상(bottleneck) 발생 가능

터널링(Tunneling)

물리적으로 떨어진 특정 장소들을 논리적으로 하나로 연결하는 기술

송신측 : Data Encapsulation
수신측 : Data Decapsulation (De-Encapsulation)

목적

Protocol이 호환되지 않는 Network를 통해 Data를 전달
ex) IPX는 IP망에서 통신이 불가(Routing X)

Tunnel로 전달되는 Data를 암호화하여 보안을 높임

기능

Packet 암호화

암호화 키 관리 -> 협상을 통해서 지정
Tunneling 생성 관리

용어 정리

Passenger Protocol

원본 데이터를 담고 있는 Protocol

Encapsulation Protocol

src 에서 dst로 data를 전달할 때 Encapsulation/Decapsulation을 수행하는 Protocol
Layer2 Tunneling Protocol → PPTP, L2TP, L2F …
Layer3 Tunneling Protocol → Cisco GRE, 표준 GRE, IPsec(ESP) …

Carrier Protocol

Tunneling Protocol로 재 Encapsulation된 Data의 물리적인 src와 dst 정보를 지정하기 위해 추가되는 Protoco
Tunneling된 data를 물리적인 Network로 전송하기 위해 사용
모든 장비에서 지원하는 범용적인 Layer3 Protocol을 사용 (IP)

GRE

GRE (Generic Routing Encapsulation)

CISCO에서 개발한 Tunneling Protocol -> 산업 표준으로 사용됨
다양한 Passenger Protocol을 Encapsulation하여 전달
단순한 Tunneling 기능만 제공 -> 암호화 x

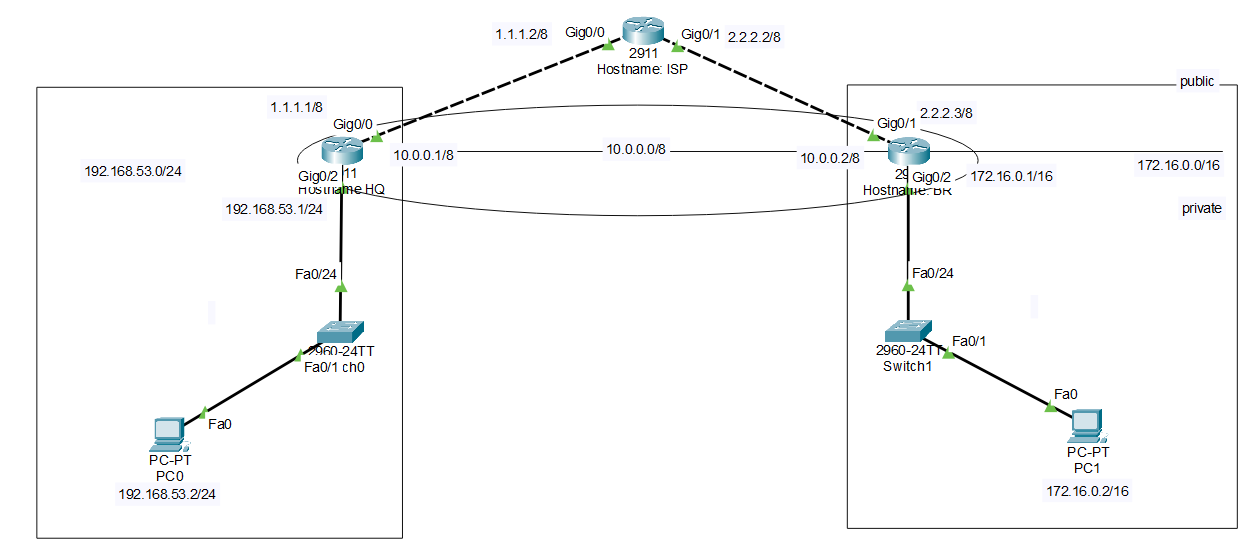

GRE 실습

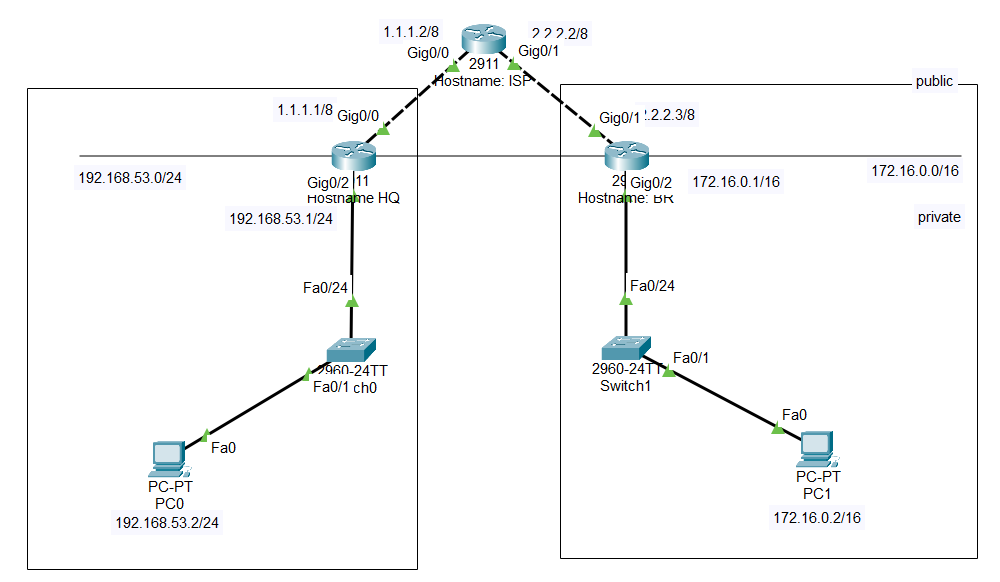

hostname
R0 - ISP / R1 - HQ / R2 - BR

기본 라우팅 작업

HQ(config)#ip route 0.0.0.0 0.0.0.0 1.1.1.2
BR(config)#ip route 0.0.0.0 0.0.0.0 2.2.2.2

ISP(config)#ip route 192.168.53.0 255.255.255.0 1.1.1.1
ISP(config)#ip route 172.16.0.0 255.255.0.0 2.2.2.3

터널링 작업

HQ(config)#interface tunnel 0
HQ(config-if)#tunnel mode gre ip
HQ(config-if)#tunnel source g0/0
HQ(config-if)#tunnel destination 2.2.2.3
HQ(config-if)#ip address 10.0.0.1 255.0.0.0

BR(config)#interface tunnel 0
BR(config-if)#tunnel mode gre ip
BR(config-if)#tunnel source g0/0
BR(config-if)#tunnel destination 1.1.1.1
BR(config-if)#ip address 10.0.0.2 255.0.0.0

Tunnel로 Routing
HQ(config)#ip route 172.16.0.0 255.255.0.0 10.0.0.2
BR(config)#ip route 192.168.53.0 255.255.255.0 10.0.0.1

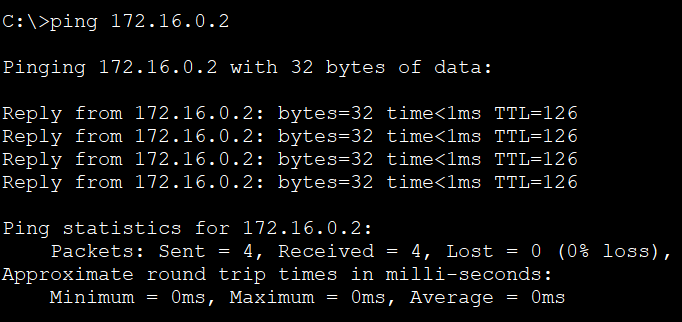

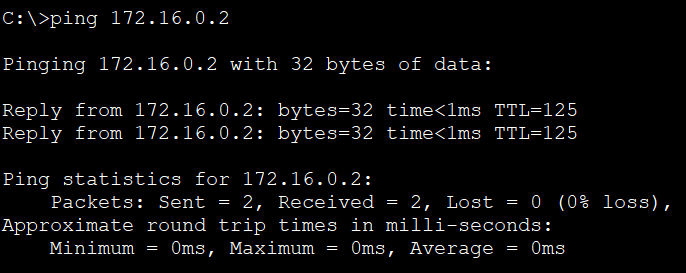

Before

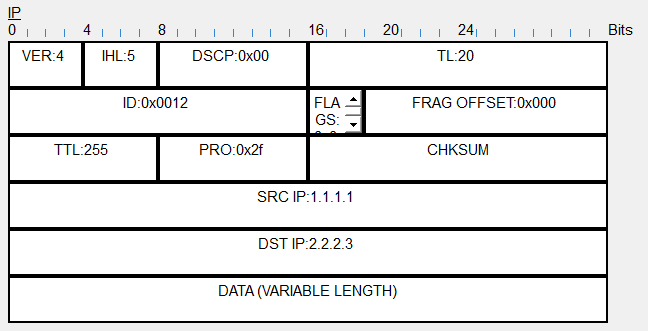

After

TTL 값이 변경된것을 볼 수 있습니다

IPSec (IP Security)

Network Layer에서 동작하는 IP망에서 사용하는 표준 보안 Protocol

3계층 Tunneling을 위한 방식
protocol suite : 여러개의 Protocol의 집합 (AH, ESP ..)
- AH : 무결성 / ESP : 무결성 + 기밀성
암호화 알고리즘을 위한 키 결정, 인증키 협상
- Protocol
- 무조건
IPSec에서 사용하는 알고리즘
- 기밀성
  - 대칭키 알고리즘 → DES, 3DES, AES
  - Key 교환 알고리즘 → DH1, DH2, DH5
- 무결성
  - HMAC-MD5, HMAC-SHA-1
- 인증
  - PSK, 인증
Tunneling Mode
- Transport Mode : 통신 대상이 암호화에 대한 설정
- Tunnel Mode : 통신 대상에 암호화 설정 X

PPP, PPTP

PPP

VPN 인증, 암호화
Point-to-Point Protocol, 두 지점간 데이터 전송을 목적으로 사용하는 Protocol
Layer2에서 동작
인증 방식 : PAP, CHAP 같은 인증 Protocol 내장
- PAP (Password Authentication Protocol) : 단순 사용자명/비밀번호를 평문으로 전송
- CHAP (Challenge Handshake Authentication Protocol) : 암호화된 Challenge/Response 방식

PPTP

PPTP
- Point-to-Point Tunneling Protocol
- Layer2에서 동작(MS에서 개발)
- no-ip protocol들이 ip망에서 이동하도록 지원 → 별도의 IP헤더를 사용해서 Routing (Carrier)

실습 - IPSec Transport Mode

secpol.msc

IP 보안 정책 > IP 보안 정책 만들기
> IP 보안 정책 이름 : IPSec ICMP
> 보안 통신 요청 : 기본 응답 규칙 활성화 체크 해제된 상태로 진행
> IP 보안 정책 마법사 완료

IP 보안 정책 > IPSec ICMP 우클릭 > 속성
> 추가 마법사 사용 체크 해제 > 추가
> IP 필터 목록 > 추가 > 추가 마법사 시용 체크 해제 > 추가 > 새 IP 필터 목록 체크
> 원본/대상 주소 : 모든 주소, 프로토콜 : ICMP > 확인 > 확인
> 필터 동작 > 추가 마법사 사용 체크 해제 > 추가
> 보안 방법 > 보안 협상 > 추가 > 무결성 및 암호화 > 확인 > 적용 > 확인 > 새 필터 동작 체크
> 인증 방법 > 편집 > 이 문자열 사용 : ipsec@<<원하는번호>>
> 확인 > 적용 > 확인
> 적용 > 확인
> IPSec ICMP 우클릭 > 할당

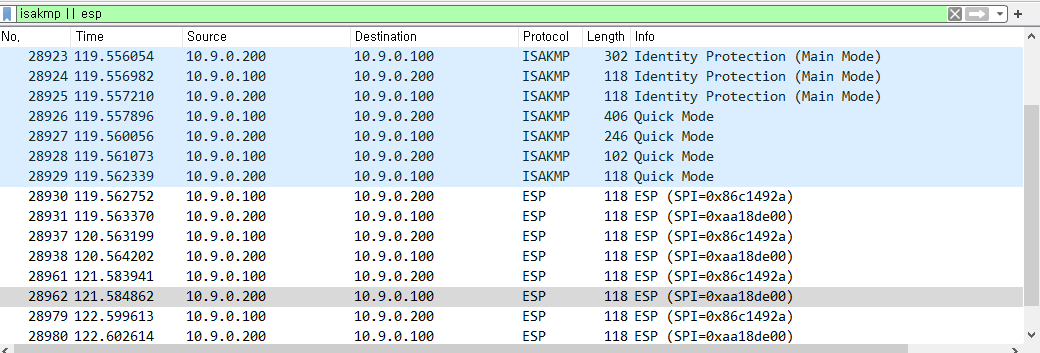

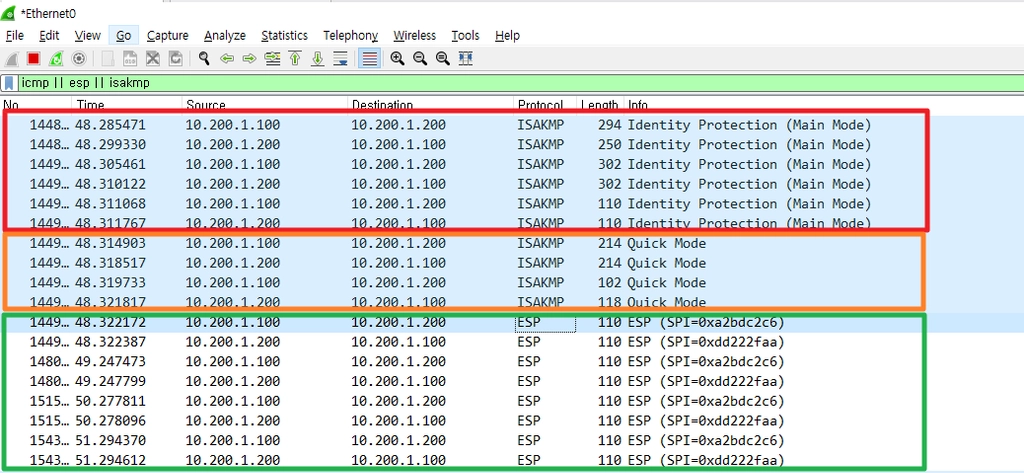

wireshark icmp || esp || isakmp 로 필터 걸고 새로 패킷 잡기
다시 ping 보내서 패킷 확인

ISAKMP : 암호화 준비 과정, 협상 Protocol
- Main Mode : 통신 대상 확인
- Quick Mode : 암호화 Key 생성
ESP : 실제 암호화된 상태로 통신
- icmp는 encapsulation되어 보이지 않는다.

실습 - IPSec Tunnel Mode

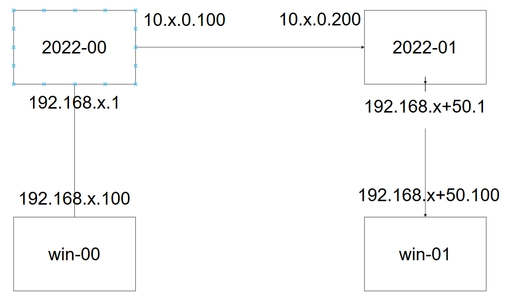

VM 구성

- window server 2022 - 00
    - vmnet0 : 10.x.0.100
    - vmnet1 : 192.168.x.1
- window server 2022 - 01
    - vmnet0 : 10.x.0.200
    - vmnet1 : 192.168.x+50.1
- window 10 - 00
    - vmnet1 : 192.168.x.100
- window 10 - 01
    - vmnet1 : 192.168.x+50.100

2022-00

방화벽 활성
인바운드 규칙 - IPv4 규칙 사용
연결 보안 규칙 → 새 보안 규칙

규칙 종류: 터널
터널 종류 : 사용자 지정 구성
요구사항 : 인바운드및 아웃바운드에 대한 인증 필요
터널 끝점
	끝점 1에 있는 컴퓨터~~ : 추가 > 작업중인 서버의 vmnet1에 설정한 대역
	끝점 1 가장 가까운 끝점 : 편집 > 작업중인 서버의 vmnet0에 설정한 IP
	끝점 2 가장 가까운 끝점 : 편집 > 연결할 서버의 vmnet0에 설정한 IP
	끝점 2에 있는 컴퓨터~~ : 추가 > 연결할 서버의 vmnet1에 설정한 대역
인증 방식
	고급 > 사용자 지정 > 첫번째 인증 방법 추가 > 미리 공유한 키(PSK) : ipsec@<<원하는번호>> > 확인
이름 : IPSec Tunnel Mode

> 마침

라우팅 활성화

관리도구 > 서버 관리자 > 역할 및 기능 추가 > 역할 또는 기능 기반 설치 > 서버풀에서 서버 선택
> 원격 액세스 체크  >  기능 : 그대로  >
원격 액세스
> 역할 서비스 라우팅 체크 , DirectAccess 도 같이 체크됨
> 필요한 경우 다시 시작 체크 후 설치

관리 도구
> 라우팅 및 원격액세스 >> 라우팅 및 원격 액세스 구성 및 사용
구성 : 사용자 지정 구성
사용자 지정 구성 : LAN Routing 선택

PPTP

TCP 1723, GRE 47
암호화 : MS-CHAP v1/v2, 매우 취약함
구성 단계
- TCP 1723 port로 제어 연결을 연다
- GRE Protocol을 통해 Data Tunneling
- CHAP 방식으로 암호화 - 로그인 정보가 확인됨.

실습

VM 구성

win2022(Gateway), win10(Host) → G to H (Remote Access VPN)

win2022 - vmnet0(10.x.0.150), vmnet1(192.168.x.1)
win10 - vmnet0(10.x.1.150)

2022) VPN 기능 설정

관리도구 > 서버 관리자 > 역할 및 기능 추가 > 역할 또는 기능 기반 설치 > 서버풀에서 서버 선택
> 원격 액세스 체크  >  기능 : 그대로  >
원격 액세스
> 역할 서비스 라우팅 체크 , DirectAccess 도 같이 체크됨
> 필요한 경우 다시 시작 체크 후 설치

관리도구 > 서버 관리자 > 도구 > 라우팅 및 액세스 설정 > 2022-00(로컬) 우클릭 > 라우팅 및 원격 액세스 구성 및 사용
> VPN 액세스 및 NAT 선택 > VPN 연결 Ethernet0 선택
> IP 주소 할당: 지정한 주소 범위에서 > 주소 범위 할당: 192.168.x.1 ~ 192.168.x.50
> 이름 및 주소 변환 서비스 : 나중에 설치
> 다중 원격 액세스 서버 관리 : 아니요,~~ 선택
> DHCP 릴레이 에이전트 속성 ~~ : 확인
> 마침
> 2022-00(로컬) 우클릭 > 속성 > 보안 > 인증 방법 > MS-CHAP v2만 남기고 확인

win+r > lusrmgr.msc > 사용자 > 사용자 추가
> 이름 : vpnuser / 암호 : P@ssw0rd / 암호 변경 체크 해제, 기간 만료 없음 체크
> vpnuser 우클릭 속성 > 전화 접속 로그인 > 액세스 허용

win10) VPN 연결 설정

관리도구 > 서버 관리자 > 역할 및 기능 추가 > 역할 또는 기능 기반 설치 > 서버풀에서 서버 선택
> 원격 액세스 체크  >  기능 : 그대로  >
원격 액세스
> 역할 서비스 라우팅 체크 , DirectAccess 도 같이 체크됨
> 필요한 경우 다시 시작 체크 후 설치

관리도구 > 서버 관리자 > 도구 > 라우팅 및 액세스 설정 > 2022-00(로컬) 우클릭 > 라우팅 및 원격 액세스 구성 및 사용
> VPN 액세스 및 NAT 선택 > VPN 연결 Ethernet0 선택
> IP 주소 할당: 지정한 주소 범위에서 > 주소 범위 할당: 192.168.x.1 ~ 192.168.x.50
> 이름 및 주소 변환 서비스 : 나중에 설치
> 다중 원격 액세스 서버 관리 : 아니요,~~ 선택
> DHCP 릴레이 에이전트 속성 ~~ : 확인
> 마침
> 2022-00(로컬) 우클릭 > 속성 > 보안 > 인증 방법 > MS-CHAP v2만 남기고 확인

win+r > lusrmgr.msc > 사용자 > 사용자 추가
> 이름 : vpnuser / 암호 : P@ssw0rd / 암호 변경 체크 해제, 기간 만료 없음 체크
> vpnuser 우클릭 속성 > 전화 접속 로그인 > 액세스 허용

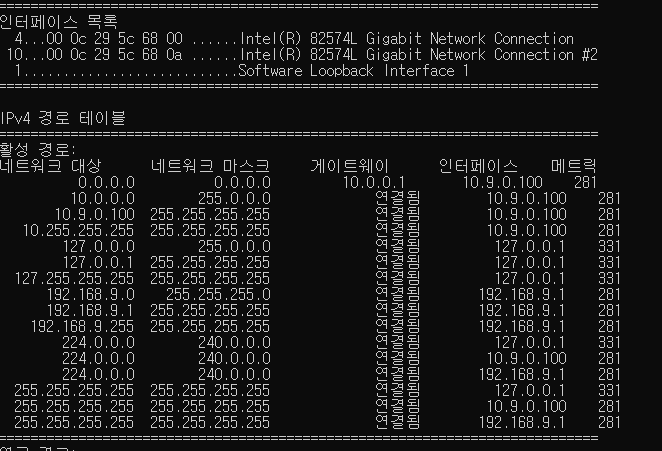

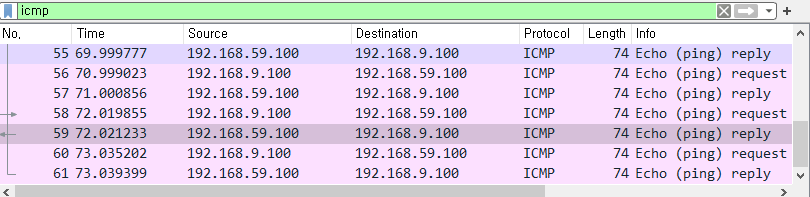

결과

L2TP

L2F + PPTP
PPTP의 단점인 보안을 향상 시킨 Protocol (+확장성)
로그인 전까지 암호화가 되지 않는다.
구성 단계
- IPSec으로 인증 (Pre-Shared-Key)
- 암호화
- PPP로 사용자 인증

실습 - Windows VPN Gateway

PPTP 실습 구성이 되어있는 상태로 진행

2022) VPN 설정 변경

관리도구 > 서버 관리자 > 도구 > 라우팅 및 액세스 설정
> 2022-00(로컬) 우클릭 > 속성 > 보안 > L2TP/IKEv2 ~~ 체크 > 미리 공유한 키: ipsec@<<원하는번호>>

win10) VPN 연결 정보 변경

설정 > 네트워크 및 인터넷 > VPN > VPN 연결 > 고급 설정
> 편집 > VPN 종류 : L2TP~~ 미리 공유한키 > 미리 공유한 키 : ipsec@<<원하는번호>>
> 사용자 이름: vpnuser / 암호 : P@ssw0rd > 저장

설정 > 네트워크 및 인터넷 > VPN > VPN 연결 > 연결

실습 - Linux VPN Gateway

VM 구성

ubuntu22.04(Gateway), win10(Host) → G to H (Remote Access VPN)

ubuntu22.04 - vmnet0(10.x.0.150), vmnet1(192.168.x.1)

win10 - vmnet0(10.x.1.150)

ub2204) VPN 기능 구성 (PPTP)

# Routing 관련 패키지 설치
apt update
apt install -y iptables-persistent

# pptp 설치
apt install -y pptpd

# pptpd 설정
vi /etc/pptpd.conf
localip 192.168.x+50.1
remoteip 192.168.x+50.100-200

vi /etc/ppp/chap-secrets
vpnuser * P@ssw0rd *

cp /etc/ppp/pptpd-options /etc/ppp/pptpd-options.bak
vi /etc/ppp/pptpd-options
name pptpd
refuse-pap
refuse-chap
refuse-mschap
require-mschap-v2
require-mppe-128
ms-dns 8.8.8.8
ms-dns 8.8.4.4
proxyarp
lock
nobsdcomp

# pptpd 실행
systemctl start pptpd

win10) VPN 연결

설정 > 네트워크 및 인터넷 > 네트워크 및 공유 센터
> 새 연결 또는 네트워크 설정
> 회사에 연결 > 내 인터넷 연결 사용
> 인터넷 주소 : ub2204의 IP > 만들기

ncpa.cpl
vpn 연결 우클릭 > 속성 > 보안
> VPN 종류 : PPTP / 인증 - 다음 프로토콜 허용 : MS-CHAP만 선택 > 확인

설정 > 네트워크 및 인터넷 > VPN > VPN 연결 > 고급 설정
> 편집 > 사용자 이름: vpnuser / 암호 : P@ssw0rd > 저장

설정 > 네트워크 및 인터넷 > VPN > VPN 연결 > 연결

cmd

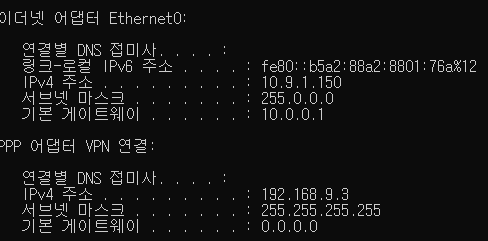

ipconfig > ppp 어뎁터 확인
ping 8.8.8.8 로 외부 통신 확인

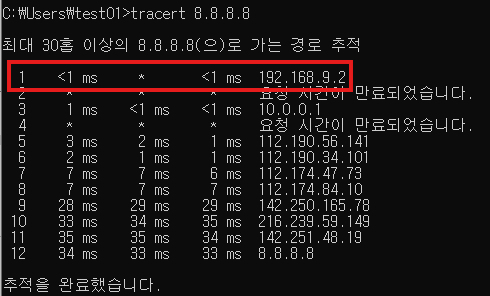

tracert 8.8.8.8로 어느 환경에서 통신하는지 확

ub2204) VPN 기능 구성 (L2TP)

# PPTPD 중지
systemctl stop pptpd

# 패키지 설치
apt install -y strongswan xl2tpd ppp lsof

# IPSec 설정
cp /etc/ipsec.conf /etc/ipsec.conf.bak
vi /etc/ipsec.conf
config setup
    charondebug="ike 2, knl 2, cfg 2, net 2, esp 2, dmn 2, mgr 2"

conn L2TP-PSK
    keyexchange=ikev1
    type=transport
    authby=secret
    ike=aes256-sha1-modp1024
    esp=aes256-sha1
    left=10.x.0.150
    leftid=10.x.0.150
    leftprotoport=17/1701
    right=%any
    rightprotoport=17/%any
    auto=add

# IPSec PSK 설정
vi /etc/ipsec.secrets
%any %any : PSK "ipsec@출석번호"

# L2TP 설정
cp /etc/xl2tpd/xl2tpd.conf /etc/xl2tpd/xl2tpd.conf.bak
vi /etx/xl2tpd/xl2tpd.conf
[global]
port = 1701

[lns default]
ip range = 192.168.x+50.10-192.168.x+50.25
local ip = 192.168.x+50.1
require chap = yes
refuse pap = yes
require authentication = yes
name = L2TP-VPN
ppp debug = yes
pppoptfile = /etc/ppp/options.xl2tpd
length bit = yes

# ppp 설정
vi /etc/ppp/chap-secrets
vpnuser * P@ssw0rd *

vi /etc/ppp/options.xl2tpd
require-mschap-v2
ms-dns 8.8.8.8
ms-dns 1.1.1.1
asyncmap 0
auth
hide-password
debug
name l2tpd
proxyarp
lcp-echo-interval 30
lcp-echo-failure 4

# service 시작
systemctl restart strongswan-starter
systemctl restart xl2tpd
