[kubespray] cluster.yaml

이번엔 kubespray에서 k8s를 설치하는 cluster.yaml 동작 중심으로 설치 과정을 재정리

---

플레이북 호출 구조

/root/kubespray/cluster.yml
    └── playbooks/cluster.yml (import)
            ├── boilerplate.yml
            ├── internal_facts.yml
            ├── install_etcd.yml
            └── 각종 Role 실행

cat /root/kubespray/cluster.yml
---
- name: Install Kubernetes
  ansible.builtin.import_playbook: playbooks/cluster.yml

---

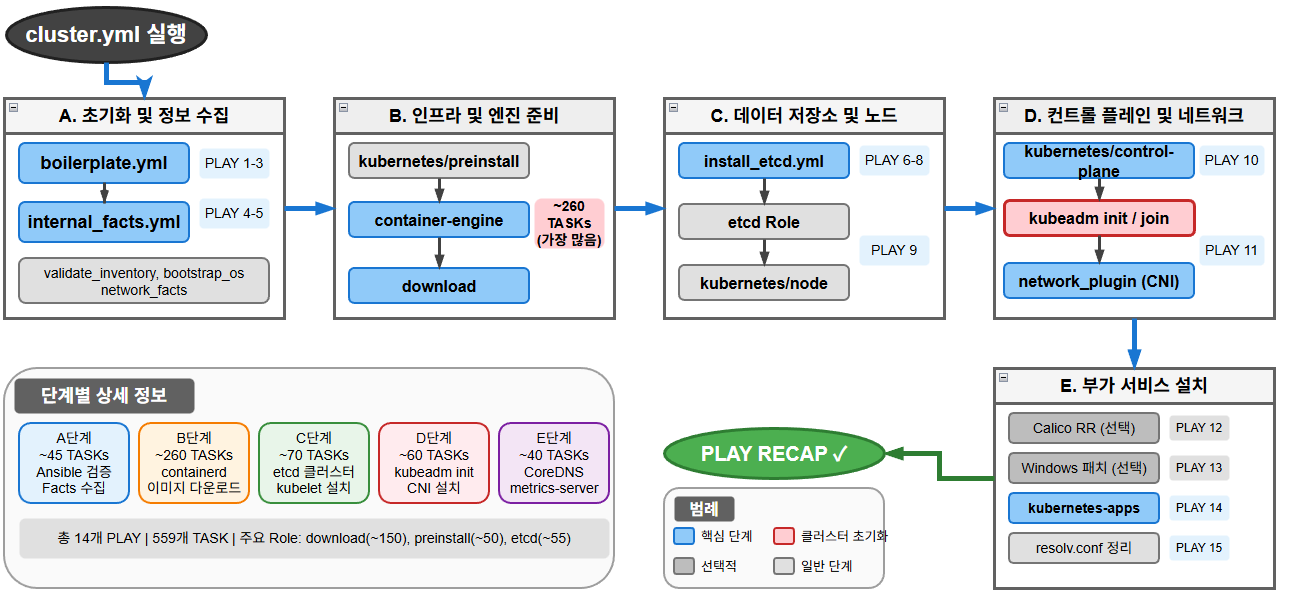

전체 설치 흐름 요약

cluster.yml은 5개의 논리적 단계(A~E)로 구성되며, 각 단계는 명확한 목적을 가진다.

단계	목적	핵심 Role	PLAY
A	초기화 및 정보 수집	validate_inventory, bootstrap_os, network_facts	1~5
B	인프라 및 엔진 준비	kubernetes/preinstall, container-engine, download	5
C	데이터 저장소 및 노드 구성	etcd, kubernetes/node	6~9
D	컨트롤 플레인 및 네트워크	kubernetes/control-plane, kubernetes/kubeadm, network_plugin	10~11
E	부가 서비스 설치	kubernetes-apps, metrics_server, helm	12~15

---

cluster.yml 전체 구조와 PLAY 매핑

단계	cluster.yml 섹션	실행되는 PLAY	대상 호스트
A	import_playbook: boilerplate.yml	PLAY 1~3: Ansible 버전 확인, Inventory 검증, Bastion SSH	localhost, all
A	import_playbook: internal_facts.yml	PLAY 4~5: Bootstrap hosts, Gather facts	all
B	Prepare for etcd install	(PLAY 5 계속) preinstall, container-engine, download	k8s_cluster:etcd
C	import_playbook: install_etcd.yml	PLAY 6~8: etcd 준비, worker 추가, etcd 설치	etcd, k8s_cluster
C	Install Kubernetes nodes	PLAY 9: K8s 노드 설치	k8s_cluster
D	Install the control plane	PLAY 10: Control Plane 설치	kube_control_plane
D	Invoke kubeadm and install a CNI	PLAY 11: kubeadm init/join, CNI 설치	k8s_cluster
E	Install Calico Route Reflector	PLAY 12: Calico RR (선택)	calico_rr
E	Patch Kubernetes for Windows	PLAY 13: Windows 패치 (선택)	kube_control_plane[0]
E	Install Kubernetes apps	PLAY 14: 애드온 설치	kube_control_plane
E	Apply resolv.conf changes	PLAY 15: DNS 설정 정리	k8s_cluster

---

PLAY 전체 목록 (14개)

순번	PLAY 이름	단계	설명
1	Check Ansible version	A	Kubespray 지원 Ansible 버전 확인 (2.17.3 <= version < 2.18.0)
2	Inventory setup and validation	A	inventory 정합성 검증: kube_control_plane, etcd 그룹 존재 여부, etcd 홀수 노드, CIDR 유효성
3	Install bastion ssh config	A	Bastion(점프 호스트) SSH 설정. 미사용 시 skip
4	Bootstrap hosts for Ansible	A	모든 노드를 Ansible 실행 가능 상태로 준비: Python, sudo, 기본 패키지
5	Gather facts	A	Ansible fact 수집. 이후 조건 분기에 사용
6	Prepare for etcd install	C	etcd user 생성, 디렉터리, 방화벽/포트, 인증서 경로 준비
7	Add worker nodes to the etcd play if needed	C	kube_node + etcd 겸용 노드를 etcd PLAY에 추가
8	Install etcd	C	etcd binary 설치, TLS 인증서 생성, systemd 등록, 클러스터 구성
9	Install Kubernetes nodes	C	모든 노드에 kubelet 등 공통 컴포넌트 설치
10	Install the control plane	D	control-plane 노드 구성: kubeadm init, API server, scheduler
11	Invoke kubeadm and install a CNI	D	kubeadm join, CNI 플러그인 설치
12	Install Calico Route Reflector	E	Calico BGP RR 설정. Calico BGP 미사용 시 skip
13	Patch Kubernetes for Windows	E	Windows 노드 지원 패치. Linux-only 시 skip
14	Install Kubernetes apps	E	CoreDNS, metrics-server, Helm 등 애드온 설치
15	Apply resolv.conf changes now that cluster DNS is up	E	클러스터 DNS 안정화 후 노드 DNS 설정 정리

---

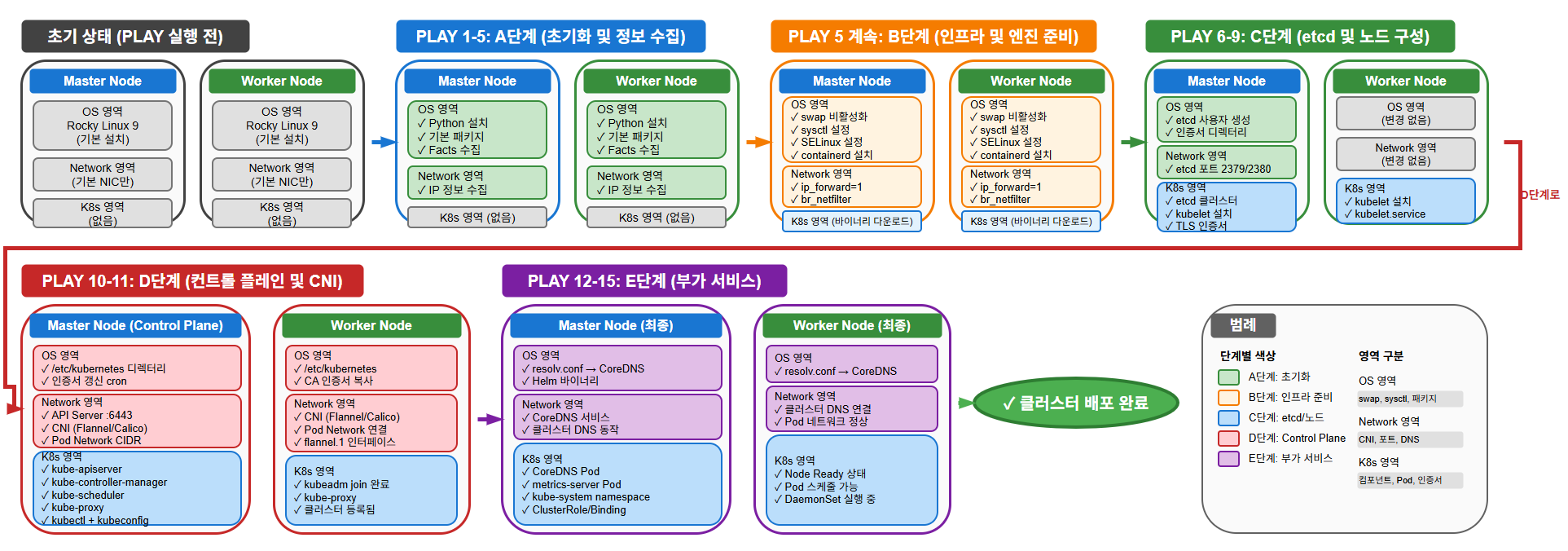

cluster.yaml 관점 설치 흐름도

각 PLAY별로 각 노드(Master/Worker)와 영역(OS/Network/K8s)에서 변화 과정 추적

각 단계별 Master/Worker 노드의 3개 영역 업데이트 내용:

단계	OS 영역	Network 영역	K8s 영역
A	Python, 기본 패키지, Facts 수집	IP 정보 수집	(없음)
B	swap 비활성화, sysctl, containerd	ip_forward, br_netfilter	바이너리 다운로드
C	etcd 사용자, 인증서 디렉터리	etcd 포트 2379/2380	etcd 클러스터, kubelet, TLS
D	/etc/kubernetes, 인증서 갱신 cron	API Server :6443, CNI, Pod CIDR	apiserver, controller, scheduler, kube-proxy
E	resolv.conf → CoreDNS, Helm	CoreDNS 서비스, 클러스터 DNS	CoreDNS Pod, metrics-server, ClusterRole

---

A. 초기화 및 정보 수집 (Boilerplate & Facts)

모든 노드에 공통적으로 필요한 설정을 적용하고, 각 서버의 사양 정보를 수집하여 이후 설치 단계에서 변수로 활용한다.

※ 보일러플레이트(Boilerplate)?

• 컴퓨터 프로그래밍에서 최소한의 변경으로 여러 곳에서 재사용되며, 반복적으로 비슷한 형태를 띄는 표준화된 코드 블록

호출 구조

- name: Common tasks for every playbooks
  import_playbook: boilerplate.yml

- name: Gather facts
  import_playbook: internal_facts.yml

PLAY 1: Check Ansible version

순번	Role	TASK 이름	설명
1	-	Check 2.17.3 <= Ansible version < 2.18.0	Ansible 버전 범위 검증
2	-	Check that python netaddr is installed	Python netaddr 모듈 설치 확인
3	-	Check that jinja is not too old (install via pip)	Jinja2 버전 확인

PLAY 2: Inventory setup and validation

순번	Role	TASK 이름	설명
4	dynamic_groups	Match needed groups by their old names or definition	그룹 매칭 및 정의
5	validate_inventory	Stop if removed tags are used	제거된 태그 사용 시 중지
6	validate_inventory	Stop if kube_control_plane group is empty	control-plane 그룹 비어있으면 중지
7	validate_inventory	Stop if etcd group is empty in external etcd mode	외부 etcd 모드에서 etcd 그룹 비어있으면 중지
8	validate_inventory	Stop if unsupported version of Kubernetes	지원하지 않는 K8s 버전이면 중지
9	validate_inventory	Stop if known booleans are set as strings	boolean 값이 문자열로 설정되면 중지
10	validate_inventory	Stop if even number of etcd hosts	etcd 호스트가 짝수면 중지 (홀수 권장)
11	validate_inventory	Guarantee that enough network address space is available for all pods	Pod용 네트워크 주소 공간 충분한지 확인
12	validate_inventory	Check that kube_service_addresses is a network range	Service CIDR이 네트워크 범위인지 확인
13	validate_inventory	Check that kube_pods_subnet is a network range	Pod CIDR이 네트워크 범위인지 확인
14	validate_inventory	Check that kube_pods_subnet does not collide with kube_service_addresses	Pod/Service CIDR 충돌 확인
15	validate_inventory	Check that ipv4 IP range is enough for the nodes	IPv4 범위가 노드에 충분한지 확인
16	validate_inventory	Stop if unsupported options selected	지원하지 않는 옵션 선택 시 중지
17	validate_inventory	Ensure minimum containerd version	containerd 최소 버전 확인

PLAY 3: Install bastion ssh config

Bastion(점프 호스트) 미사용 시 대부분 skip된다.

PLAY 4: Bootstrap hosts for Ansible

순번	Role	TASK 이름	설명
18	bootstrap_os	Fetch /etc/os-release	OS 릴리즈 정보 가져오기
19	bootstrap_os	Include tasks	OS별 태스크 포함
20	bootstrap_os	Gather host facts to get ansible_distribution_version	배포판 버전 정보 수집
21	bootstrap_os	Add proxy to yum.conf or dnf.conf if http_proxy is defined	프록시 설정 추가 (RedHat 계열)
22	bootstrap_os	Check presence of fastestmirror.conf	fastestmirror 설정 확인
23	system_packages	Gather OS information	OS 정보 수집
24	system_packages	Remove legacy docker repo file	레거시 docker repo 파일 제거
25	system_packages	Manage packages	패키지 관리
26	bootstrap_os	Create remote_tmp for it is used by another module	remote_tmp 디렉터리 생성
27	bootstrap_os	Gather facts	fact 수집
28	bootstrap_os	Assign inventory name to unconfigured hostnames	hostname 미설정 시 inventory 이름 할당
29	bootstrap_os	Ensure bash_completion.d folder exists	bash_completion.d 폴더 생성

PLAY 5: Gather facts

순번	Role	TASK 이름	설명
30	network_facts	Gather ansible_default_ipv4	기본 IPv4 정보 수집
31	network_facts	Set fallback_ip	fallback IP 설정
32	network_facts	Gather ansible_default_ipv6	기본 IPv6 정보 수집
33	network_facts	Set fallback_ip6	fallback IPv6 설정
34	network_facts	Set main access ip	메인 접근 IP 설정 (IPv4/IPv6 스택 옵션 기반)
35	network_facts	Set main ip	메인 IP 설정
36	network_facts	Set main access ips (mixed ips for dualstack)	듀얼스택용 혼합 IP 설정
37	network_facts	Set main ips (mixed ips for dualstack)	듀얼스택용 메인 IP 설정
38	-	Gather minimal facts	최소 fact 수집
39	-	Gather necessary facts (network)	네트워크 fact 수집
40	-	Gather necessary facts (hardware)	하드웨어 fact 수집
41	adduser	User | Create User Group	사용자 그룹 생성
42	adduser	User | Create User	사용자 생성

---

B. 인프라 및 엔진 준비 (Prepare for etcd & container-engine)

방화벽, 커널 파라미터, Swap 비활성화 등 K8s 설치를 위한 OS 최적화를 수행하고, 컨테이너 런타임과 필요한 바이너리/이미지를 다운로드한다.

호출 구조

- name: Prepare for etcd install
  hosts: k8s_cluster:etcd
  gather_facts: false
  any_errors_fatal: "{{ any_errors_fatal | default(true) }}"
  environment: "{{ proxy_disable_env }}"
  roles:
    - { role: kubespray_defaults }
    - { role: kubernetes/preinstall, tags: preinstall }
    - { role: "container-engine", tags: "container-engine", when: deploy_container_engine }
    - { role: download, tags: download, when: "not skip_downloads" }

Role별 주요 기능

Role	기능	주요 작업
kubespray_defaults	공통 변수 로드	Kubespray 전체에서 사용하는 경로, 버전 등 변수 로드
kubernetes/preinstall	OS 최적화	방화벽, 커널 파라미터, Swap 비활성화, 디렉터리 생성
container-engine	컨테이너 런타임 설치	containerd, runc, crictl, nerdctl 설치 및 설정
download	바이너리/이미지 다운로드	kubeadm, kubectl, kubelet, CNI, 컨테이너 이미지 다운로드

kubernetes/preinstall Role TASK

순번	TASK 이름	설명
43	Check if /etc/fstab exists	/etc/fstab 존재 확인
44	Remove swapfile from /etc/fstab	fstab에서 swap 항목 제거
45	Mask swap.target (persist swapoff)	swap.target 마스킹으로 swap 영구 비활성화
46	Disable swap	swap 비활성화
47	Check resolvconf	resolvconf 확인
48	Check existence of /etc/resolvconf/resolv.conf.d	resolvconf 디렉터리 존재 확인
49	Check status of /etc/resolv.conf	resolv.conf 상태 확인
50	Fetch resolv.conf	resolv.conf 가져오기
51	NetworkManager | Check if host has NetworkManager	NetworkManager 존재 확인
52	Check systemd-resolved	systemd-resolved 확인
53	Set default dns if remove_default_searchdomains is false	기본 DNS 설정
54	Set dns facts	DNS fact 설정
55	Check if kubelet is configured	kubelet 설정 여부 확인
56	Check if early DNS configuration stage	초기 DNS 설정 단계 확인
57	Target resolv.conf files	resolv.conf 파일 대상 지정
58	Check if /etc/dhclient.conf exists	dhclient.conf 존재 확인
59	Check if /etc/dhcp/dhclient.conf exists	dhcp/dhclient.conf 존재 확인
60	Target dhclient hook file for Red Hat family	RedHat용 dhclient hook 파일 지정
61	Check /usr readonly	/usr 읽기전용 확인
62	Stop if non systemd OS type	systemd 아닌 OS면 중지
63	Stop if the os does not support	지원하지 않는 OS면 중지
64	Stop if memory is too small for control plane nodes	control-plane 노드 메모리 부족하면 중지
65	Stop if memory is too small for nodes	노드 메모리 부족하면 중지
66	Stop if cgroups are not enabled on nodes	cgroups 미활성화면 중지
67	Stop if ip var does not match local ips	IP 변수가 로컬 IP와 불일치하면 중지
68	Stop if access_ip is not pingable	access_ip에 ping 불가면 중지
69	Stop if bad hostname	잘못된 hostname이면 중지
70	Stop if /etc/resolv.conf has no configured nameservers	nameserver 미설정이면 중지
71	Create kubernetes directories	kubernetes 디렉터리 생성
72	Create other directories of root owner	root 소유 기타 디렉터리 생성
73	Check if kubernetes kubeadm compat cert dir exists	kubeadm 호환 인증서 디렉터리 존재 확인
74	Create kubernetes kubeadm compat cert dir	kubeadm 호환 인증서 디렉터리 생성
75	Create cni directories	CNI 디렉터리 생성
76	NetworkManager | Ensure NetworkManager conf.d dir	NetworkManager conf.d 디렉터리 확인
77	NetworkManager | Prevent NetworkManager from managing K8S interfaces	NetworkManager가 K8s 인터페이스 관리 방지
78	NetworkManager | Add nameservers to NM configuration	NetworkManager에 nameserver 추가
79	Set default dns if remove_default_searchdomains is false	기본 DNS 설정
80	NetworkManager | Add DNS search to NM configuration	NetworkManager에 DNS search 추가
81	NetworkManager | Add DNS options to NM configuration	NetworkManager에 DNS 옵션 추가
82	Confirm selinux deployed	SELinux 배포 확인
83	Set selinux policy	SELinux 정책 설정
84	Clean previously used sysctl file locations	이전 sysctl 파일 위치 정리
85	Stat sysctl file configuration	sysctl 파일 설정 상태 확인
86	Change sysctl file path to link source if linked	심볼릭 링크면 소스 경로로 변경
87	Make sure sysctl file path folder exists	sysctl 파일 경로 폴더 존재 확인
88	Enable ip forwarding	IP 포워딩 활성화
89	Check if we need to set fs.may_detach_mounts	fs.may_detach_mounts 설정 필요 여부 확인
90	Ensure kubelet expected parameters are set	kubelet 예상 파라미터 설정 확인
91	Disable fapolicyd service	fapolicyd 서비스 비활성화
92	Check if we are running inside a Azure VM	Azure VM 내부 실행 여부 확인

container-engine Role TASK

순번	서브 Role	TASK 이름	설명
93	validate-container-engine	check if fedora coreos	Fedora CoreOS 확인
94	validate-container-engine	set is_ostree	is_ostree 설정
95	validate-container-engine	Ensure kubelet systemd unit exists	kubelet systemd unit 존재 확인
96	validate-container-engine	Populate service facts	서비스 fact 수집
97	validate-container-engine	Check if containerd is installed	containerd 설치 여부 확인
98	validate-container-engine	Check if docker is installed	docker 설치 여부 확인
99	validate-container-engine	Check if crio is installed	crio 설치 여부 확인
100	containerd-common	check if fedora coreos	Fedora CoreOS 확인
101	containerd-common	set is_ostree	is_ostree 설정
102	runc	check if fedora coreos	Fedora CoreOS 확인
103	runc	set is_ostree	is_ostree 설정
104	runc	Uninstall runc package managed by package manager	패키지 관리자로 설치된 runc 제거
105	runc	Download runc binary	runc 바이너리 다운로드
106	runc	Prep_download | Set a few facts	다운로드 준비 fact 설정
107	runc	Download_file | Set pathname of cached file	캐시 파일 경로 설정
108	runc	Download_file | Create dest directory on node	노드에 대상 디렉터리 생성
109	runc	Download_file | Download item	파일 다운로드
110	runc	Download_file | Extract file archives	파일 아카이브 추출
111	runc	Copy runc binary from download dir	다운로드 디렉터리에서 runc 바이너리 복사
112	runc	Remove orphaned binary	고아 바이너리 제거
113	crictl	Install crictl	crictl 설치
114	crictl	Download crictl	crictl 다운로드
115	crictl	Prep_download | Set a few facts	다운로드 준비 fact 설정
116	crictl	Download_file | Set pathname of cached file	캐시 파일 경로 설정
117	crictl	Download_file | Create dest directory on node	노드에 대상 디렉터리 생성
118	crictl	Download_file | Download item	파일 다운로드
119	crictl	Download_file | Extract file archives	파일 아카이브 추출
120	crictl	Extract_file | Unpacking archive	아카이브 압축 해제
121	crictl	Install crictl config	crictl 설정 설치
122	crictl	Copy crictl binary from download dir	crictl 바이너리 복사
123	nerdctl	Download nerdctl	nerdctl 다운로드
124	nerdctl	Prep_download | Set a few facts	다운로드 준비 fact 설정
125	nerdctl	Download_file | Set pathname of cached file	캐시 파일 경로 설정
126	nerdctl	Download_file | Create dest directory on node	노드에 대상 디렉터리 생성
127	nerdctl	Download_file | Download item	파일 다운로드
128	nerdctl	Download_file | Extract file archives	파일 아카이브 추출
129	nerdctl	Extract_file | Unpacking archive	아카이브 압축 해제
130	nerdctl	Copy nerdctl binary from download dir	nerdctl 바이너리 복사
131	nerdctl	Create configuration dir	nerdctl 설정 디렉터리 생성
132	nerdctl	Install nerdctl configuration	nerdctl 설정 설치
133	containerd	Download containerd	containerd 다운로드
134	containerd	Prep_download | Set a few facts	다운로드 준비 fact 설정
135	containerd	Download_file | Set pathname of cached file	캐시 파일 경로 설정
136	containerd	Download_file | Create dest directory on node	노드에 대상 디렉터리 생성
137	containerd	Download_file | Download item	파일 다운로드
138	containerd	Download_file | Extract file archives	파일 아카이브 추출
139	containerd	Unpack containerd archive	containerd 아카이브 압축 해제
140	containerd	Generate systemd service for containerd	containerd.service 생성
141	containerd	Ensure containerd directories exist	containerd 디렉터리 존재 확인
142	containerd	Generate default base_runtime_spec	기본 base_runtime_spec 생성
143	containerd	Store generated default base_runtime_spec	base_runtime_spec 저장
144	containerd	Write base_runtime_specs	base_runtime_specs 작성
145	containerd	Copy containerd config file	containerd config.toml 복사
146	containerd	Create registry directories	레지스트리 디렉터리 생성
147	containerd	Write hosts.toml file	hosts.toml 파일 작성
148	containerd	Ensure containerd is started and enabled	containerd 시작 및 활성화

download Role TASK (주요 항목)

순번	TASK 이름	설명
149	Prep_download | Set a few facts	다운로드 준비 fact 설정
150	Prep_download | Register docker images info	docker 이미지 정보 등록
151	Prep_download | Create staging directory on remote node	스테이징 디렉터리 생성
152	Download | Get kubeadm binary and list of required images	kubeadm 및 필요 이미지 목록 가져오기
153	Prep_kubeadm_images | Download kubeadm binary	kubeadm 바이너리 다운로드
154	Prep_kubeadm_images | Copy kubeadm binary to system path	kubeadm 시스템 경로로 복사
155	Prep_kubeadm_images | Create kubeadm config	kubeadm 설정 생성
156	Prep_kubeadm_images | Generate list of required images	필요 이미지 목록 생성
157	Prep_kubeadm_images | Parse list of images	이미지 목록 파싱
158	Prep_kubeadm_images | Convert list of images to dict	이미지 목록 dict 변환
159	Download | Download files / images	파일/이미지 다운로드 실행
160~	(반복) Download_file / Download_container 시리즈	kubectl, kubelet, CNI, helm 등 다운로드

다운로드 대상 바이너리:

바이너리	설명
kubeadm	클러스터 초기화 도구
kubectl	CLI 클라이언트
kubelet	노드 에이전트
CNI plugins	네트워크 플러그인
calicoctl	Calico CLI (Calico 사용 시)
etcdctl, etcdutl	etcd 관리 도구
helm	패키지 매니저
crictl	CRI 디버깅 도구

다운로드 대상 컨테이너 이미지:

이미지	설명
kube-apiserver	API 서버
kube-controller-manager	컨트롤러 매니저
kube-scheduler	스케줄러
kube-proxy	kube-proxy
pause	인프라 컨테이너
coredns	클러스터 DNS
flannel / calico	CNI 플러그인
metrics-server	메트릭 서버
dns-node-cache	노드 로컬 DNS 캐시

---

C. 데이터 저장소 및 노드 구성 (Etcd & K8s Nodes)

Kubernetes의 상태 정보를 저장하는 etcd 클러스터를 구축하고, 모든 노드에 kubelet 등 기초 컴포넌트를 설치한다.

호출 구조

- name: Install etcd
  vars:
    etcd_cluster_setup: true
    etcd_events_cluster_setup: "{{ etcd_events_cluster_enabled }}"
  import_playbook: install_etcd.yml

- name: Install Kubernetes nodes
  hosts: k8s_cluster
  gather_facts: false
  any_errors_fatal: "{{ any_errors_fatal | default(true) }}"
  environment: "{{ proxy_disable_env }}"
  roles:
    - { role: kubespray_defaults }
    - { role: kubernetes/node, tags: node }

PLAY 6: Prepare for etcd install

순번	Role	TASK 이름	설명
251	-	Gathering Facts	fact 수집
252	-	Check if nodes needs etcd client certs	네트워크 플러그인에 따른 etcd 클라이언트 인증서 필요 여부
253	adduser	User | Create User Group	etcd 사용자 그룹 생성
254	adduser	User | Create User	etcd 사용자 생성

PLAY 7: Add worker nodes to the etcd play if needed

순번	Role	TASK 이름	설명
255	adduser	User | Create User Group	사용자 그룹 생성
256	adduser	User | Create User	사용자 생성

PLAY 8: Install etcd

순번	Role	TASK 이름	설명
257	etcd	Check etcd certs	etcd 인증서 확인
258	etcd	Check_certs | Register certs on first etcd node	첫 번째 etcd 노드에서 기존 인증서 등록
259	etcd	Check_certs | Set default value for sync_certs, gen_certs	sync_certs, gen_certs 기본값 false 설정
260	etcd	Check certs | Register ca and etcd admin/member certs on etcd hosts	etcd 호스트에 CA 및 admin/member 인증서 등록
261	etcd	Check certs | Register ca and etcd node certs on kubernetes hosts	kubernetes 호스트에 CA 및 노드 인증서 등록
262	etcd	Check_certs | Set 'gen_certs' to true (1/2)	인증서 없으면 gen_certs=true (1/2)
263	etcd	Check_certs | Set 'gen_certs' to true (2/2)	인증서 없으면 gen_certs=true (2/2)
264	etcd	Checkcerts | Set 'gen*_certs' groups	인증서 생성 필요 노드 추적용 그룹 설정
265	etcd	Check_certs | Set 'etcd_member_requires_sync'	CA/member 인증서 없거나 체크섬 불일치 시 동기화 필요
266	etcd	Check_certs | Set 'sync_certs' to true	sync_certs=true 설정
267	etcd	Generate etcd certs	etcd 인증서 생성
268	etcd	Gen_certs | create etcd cert dir	etcd 인증서 디렉터리 생성
269	etcd	Gen_certs | create etcd script dir	etcd 스크립트 디렉터리 생성
270	etcd	Gen_certs | write openssl config	openssl 설정 작성
271	etcd	Gen_certs | copy certs generation script	인증서 생성 스크립트 복사
272	etcd	Gen_certs | run cert generation script for etcd and control plane	etcd 및 control-plane용 인증서 생성
273	etcd	Gen_certs | run cert generation script for all clients	모든 클라이언트용 인증서 생성
274	etcd	Gen_certs | check certificate permissions	인증서 권한 확인
275	etcd	Trust etcd CA	etcd CA 신뢰 설정
276	etcd	Gen_certs | target ca-certificate store file	CA 인증서 저장소 파일 지정
277	etcd	Gen_certs | add CA to trusted CA dir	신뢰 CA 디렉터리에 CA 추가
278	etcd	Gen_certs | update ca-certificates (RedHat)	ca-certificates 업데이트
279	etcd	Trust etcd CA on nodes if needed	필요시 노드에서 etcd CA 신뢰 설정
280	etcd	Gen_certs | Get etcd certificate serials	etcd 인증서 시리얼 가져오기
281	etcd	Set etcd_client_cert_serial	etcd_client_cert_serial 설정
282	etcdctl_etcdutl	Download etcd binary	etcd 바이너리 다운로드
283	etcdctl_etcdutl	Extract_file | Unpacking archive	아카이브 압축 해제
284	etcdctl_etcdutl	Copy etcd binary	etcd 바이너리 복사
285	etcdctl_etcdutl	Copy etcdctl and etcdutl binary	etcdctl, etcdutl 바이너리 복사
286	etcdctl_etcdutl	Create etcdctl wrapper script	etcdctl 래퍼 스크립트 생성
287	etcd	Install etcd	etcd 설치
288	etcd	Get currently-deployed etcd version	현재 etcd 버전 확인
289	etcd	Restart etcd if necessary	필요시 etcd 재시작
290	etcd	Install | Copy etcd binary from download dir	etcd 바이너리 설치
291	etcd	Configure etcd	etcd 설정
292	etcd	Configure | Check if etcd cluster is healthy	etcd 클러스터 건강 상태 확인
293	etcd	Configure | Refresh etcd config	etcd 설정 새로고침
294	etcd	Refresh config | Create etcd config file	etcd 설정 파일 생성
295	etcd	Configure | Copy etcd.service systemd file	etcd.service 파일 복사
296	etcd	Configure | reload systemd	systemd 리로드
297	etcd	Configure | Ensure etcd is running	etcd 실행 확인
298	etcd	Configure | Wait for etcd cluster to be healthy	etcd 클러스터 건강 대기
299	etcd	Configure | Check if member is in etcd cluster	멤버 클러스터 소속 확인
300	etcd	Refresh etcd config	etcd 설정 새로고침
301	etcd	Refresh etcd config again for idempotency	멱등성을 위해 재실행

etcd 인증서 처리 흐름

1. 첫 번째 etcd 노드에서 인증서 존재 여부 확인
2. 인증서 없으면 gen_certs 플래그 설정
3. openssl config 작성 후 인증서 생성 스크립트 실행
4. 생성 인증서: ca.crt/key, server.crt/key, peer.crt/key, admin.crt/key, member.crt/key
5. CA 인증서를 신뢰 저장소에 추가
6. 다른 노드에 동기화 필요 시 sync_certs 플래그 설정

PLAY 9: Install Kubernetes nodes

순번	Role	TASK 이름	설명
302	kubernetes/node	Set kubelet_cgroup_driver_detected fact for containerd	containerd용 cgroup driver 감지
303	kubernetes/node	Set kubelet_cgroup_driver	kubelet cgroup driver 설정
304	kubernetes/node	Ensure /var/lib/cni exists	/var/lib/cni 존재 확인
305	kubernetes/node	Install | Copy kubelet binary from download dir	kubelet 바이너리 설치
306	kubernetes/node	Ensure nodePort range is reserved	nodePort 범위 예약 확인
307	kubernetes/node	Verify if br_netfilter module exists	br_netfilter 모듈 존재 확인
308	kubernetes/node	Verify br_netfilter module path exists	br_netfilter 모듈 경로 확인
309	kubernetes/node	Enable br_netfilter module	br_netfilter 모듈 활성화
310	kubernetes/node	Persist br_netfilter module	br_netfilter 부팅 시 자동 로드
311	kubernetes/node	Check if bridge-nf-call-iptables key exists	bridge-nf-call-iptables 키 확인
312	kubernetes/node	Enable bridge-nf-call tables	bridge-nf-call 테이블 활성화
313	kubernetes/node	Set kubelet api version to v1beta1	kubelet API 버전 설정
314	kubernetes/node	Write kubelet environment config file (kubeadm)	kubelet 환경 설정 파일 작성
315	kubernetes/node	Write kubelet config file	kubelet 설정 파일 작성
316	kubernetes/node	Write kubelet systemd init file	kubelet.service 파일 작성
317	kubernetes/node	Enable kubelet	kubelet 서비스 활성화

---

D. 컨트롤 플레인 및 네트워크 (Control Plane & CNI)

마스터 노드에 API 서버, 스케줄러 등을 설정하고, kubeadm으로 클러스터를 구성하며, CNI를 설치하여 파드 간 통신을 가능하게 한다.

호출 구조

- name: Install the control plane
  hosts: kube_control_plane
  gather_facts: false
  any_errors_fatal: "{{ any_errors_fatal | default(true) }}"
  environment: "{{ proxy_disable_env }}"
  roles:
    - { role: kubespray_defaults }
    - { role: kubernetes/control-plane, tags: control-plane }
    - { role: kubernetes/client, tags: client }
    - { role: kubernetes-apps/cluster_roles, tags: cluster-roles }

- name: Invoke kubeadm and install a CNI
  hosts: k8s_cluster
  gather_facts: false
  any_errors_fatal: "{{ any_errors_fatal | default(true) }}"
  environment: "{{ proxy_disable_env }}"
  roles:
    - { role: kubespray_defaults }
    - { role: kubernetes/kubeadm, tags: kubeadm }
    - { role: kubernetes/node-label, tags: node-label }
    - { role: kubernetes/node-taint, tags: node-taint }
    - { role: kubernetes-apps/common_crds }
    - { role: network_plugin, tags: network }

PLAY 10: Install the control plane

순번	Role	TASK 이름	설명
318	kubernetes/control-plane	Pre-upgrade | Delete control plane manifests if etcd secrets changed	etcd 시크릿 변경 시 매니페스트 삭제
319	kubernetes/control-plane	Create kube-scheduler config	kube-scheduler 설정 생성
320	kubernetes/control-plane	Install | Copy kubectl binary from download dir	kubectl 설치
321	kubernetes/control-plane	Install kubectl bash completion	kubectl 자동완성 설치
322	kubernetes/control-plane	Set kubectl bash completion file permissions	파일 권한 설정
323	kubernetes/control-plane	Check which kube-control nodes are already members	기존 클러스터 멤버 확인
324	kubernetes/control-plane	Set fact first_kube_control_plane	첫 번째 control-plane 노드 설정
325	kubernetes/control-plane	Kubeadm | Check if kubeadm has already run	kubeadm 실행 여부 확인
326	kubernetes/control-plane	Kubeadm | aggregate all SANs	인증서 SAN 목록 집계
327	kubernetes/control-plane	Kubeadm | Create kubeadm config	kubeadm 설정 파일 생성
328	kubernetes/control-plane	Kubeadm | Initialize first control plane node (1st try)	kubeadm init 실행
329	kubernetes/control-plane	Create kubeadm token for joining nodes with 24h expiration	join 토큰 생성 (24시간 만료)
330	kubernetes/control-plane	Set kubeadm_token	kubeadm_token 설정
331	kubernetes/control-plane	Kubeadm | Join other control plane nodes	다른 control-plane 노드 join
332	kubernetes/control-plane	Set kubeadm_discovery_address	kubeadm_discovery_address 설정
333	kubernetes/control-plane	Upload certificates so they are fresh and not expired	인증서 업로드
334	kubernetes/control-plane	Parse certificate key if not set	인증서 키 파싱
335	kubernetes/control-plane	Wait for k8s apiserver	API 서버 대기
336	kubernetes/control-plane	Check already run	실행 완료 확인
337	kubernetes/control-plane	Kubeadm | Remove taint for control plane node with node role	taint 제거 (필요시)
338	kubernetes/control-plane	Include kubeadm secondary server apiserver fixes	보조 서버 apiserver 수정
339	kubernetes/control-plane	Update server field in component kubeconfigs	컴포넌트 kubeconfig server 필드 업데이트
340	kubernetes/control-plane	Include kubelet client cert rotation fixes	kubelet 인증서 rotation 수정
341	kubernetes/control-plane	Fixup kubelet client cert rotation 1/2	rotation 수정 1/2
342	kubernetes/control-plane	Fixup kubelet client cert rotation 2/2	rotation 수정 2/2
343	kubernetes/control-plane	Install script to renew K8S control plane certificates	인증서 갱신 스크립트 설치
344	kubernetes/control-plane	Renew K8S control plane certificates monthly 1/2	월간 인증서 갱신 1/2
345	kubernetes/control-plane	Renew K8S control plane certificates monthly 2/2	월간 인증서 갱신 2/2
346	kubernetes/client	Set external kube-apiserver endpoint	외부 API 서버 엔드포인트 설정
347	kubernetes/client	Create kube config dir	~/.kube 디렉터리 생성
348	kubernetes/client	Copy admin kubeconfig to user home	admin.conf를 ~/.kube/config로 복사
349	kubernetes/client	Wait for k8s apiserver	API 서버 대기
350	kubernetes-apps/cluster_roles	Kubernetes Apps | Wait for kube-apiserver	API 서버 대기
351	kubernetes-apps/cluster_roles	Add ClusterRoleBinding to admit nodes	노드 승인용 ClusterRoleBinding 추가
352	kubernetes-apps/cluster_roles	Apply workaround to allow all nodes with cert O=system:nodes	노드 등록 워크어라운드
353	kubernetes-apps/cluster_roles	Remove old webhook ClusterRole	이전 webhook ClusterRole 제거
354	kubernetes-apps/cluster_roles	Remove old webhook ClusterRoleBinding	이전 webhook ClusterRoleBinding 제거
355	kubernetes-apps/cluster_roles	PriorityClass | Copy k8s-cluster-critical-pc.yml	PriorityClass 파일 복사
356	kubernetes-apps/cluster_roles	PriorityClass | Create k8s-cluster-critical	PriorityClass 생성

PLAY 11: Invoke kubeadm and install a CNI

순번	Role	TASK 이름	설명
357	kubernetes/kubeadm	Set kubeadm_discovery_address	discovery 주소 설정
358	kubernetes/kubeadm	Check if kubelet.conf exists	kubelet.conf 존재 확인
359	kubernetes/kubeadm	Check if kubeadm CA cert is accessible	kubeadm CA 인증서 접근 확인
360	kubernetes/kubeadm	Fetch CA certificate from control plane node	CA 인증서 가져오기
361	kubernetes/kubeadm	Check if discovery kubeconfig exists	discovery kubeconfig 존재 확인
362	kubernetes/kubeadm	Get current resourceVersion of kube-proxy configmap	kube-proxy configmap resourceVersion
363	kubernetes/kubeadm	Update server field in kube-proxy kubeconfig	kube-proxy kubeconfig server 필드 업데이트
364	kubernetes/kubeadm	Get new resourceVersion of kube-proxy configmap	새 resourceVersion 확인
365	kubernetes/kubeadm	Set ca.crt file permission	ca.crt 파일 권한 설정
366	kubernetes/kubeadm	Restart all kube-proxy pods	kube-proxy pod 재시작
367	kubernetes/node-label	Kubernetes Apps | Wait for kube-apiserver	API 서버 대기
368	kubernetes/node-label	Set role node label to empty list	role 노드 레이블 초기화
369	kubernetes/node-label	Set inventory node label to empty list	inventory 노드 레이블 초기화
370	kubernetes/node-taint	Set role and inventory node taint to empty list	taint 초기화
371	network_plugin/cni	CNI | make sure /opt/cni/bin exists	/opt/cni/bin 존재 확인
372	network_plugin/cni	CNI | Copy cni plugins	CNI 플러그인 복사
373	network_plugin/flannel	Flannel | Create Flannel manifests	Flannel 매니페스트 생성
374	network_plugin/flannel	Flannel | Start Resources	Flannel DaemonSet 배포
375	network_plugin/flannel	Flannel | Wait for flannel subnet.env file presence	subnet.env 파일 대기

---

E. 부가 서비스 설치 (Apps & DNS)

Ingress Controller, Storage Provisioner 등 클러스터 운영에 필요한 앱들을 배포하고, 최종적으로 노드의 DNS가 클러스터 내부 DNS를 바라보도록 수정한다.

호출 구조

- name: Install Calico Route Reflector
  hosts: calico_rr
  roles:
    - { role: network_plugin/calico/rr, tags: ['network', 'calico_rr'] }

- name: Patch Kubernetes for Windows
  hosts: kube_control_plane[0]
  roles:
    - { role: win_nodes/kubernetes_patch, tags: ["control-plane", "win_nodes"] }

- name: Install Kubernetes apps
  hosts: kube_control_plane
  roles:
    - { role: kubespray_defaults }
    - { role: kubernetes-apps/external_cloud_controller, tags: external-cloud-controller }
    - { role: kubernetes-apps/policy_controller, tags: policy-controller }
    - { role: kubernetes-apps/ingress_controller, tags: ingress-controller }
    - { role: kubernetes-apps/external_provisioner, tags: external-provisioner }
    - { role: kubernetes-apps, tags: apps }

- name: Apply resolv.conf changes now that cluster DNS is up
  hosts: k8s_cluster
  roles:
    - { role: kubespray_defaults }
    - { role: kubernetes/preinstall, when: "dns_mode != 'none' and resolvconf_mode == 'host_resolvconf'", tags: resolvconf, dns_late: true }

PLAY 12: Install Calico Route Reflector

Calico BGP 미사용 환경이면 skip된다.

PLAY 13: Patch Kubernetes for Windows

순번	Role	TASK 이름	설명
376	win_nodes/kubernetes_patch	Ensure that user manifests directory exists	사용자 매니페스트 디렉터리 확인
377	win_nodes/kubernetes_patch	Check current nodeselector for kube-proxy daemonset	kube-proxy nodeselector 확인
378	win_nodes/kubernetes_patch	Apply nodeselector patch for kube-proxy daemonset	nodeselector 패치 적용

Linux-only 환경이면 skip된다.

PLAY 14: Install Kubernetes apps

순번	Role	TASK 이름	설명
379	kubernetes-apps/ansible	Kubernetes Apps | Wait for kube-apiserver	API 서버 대기
380	kubernetes-apps/ansible	Kubernetes Apps | CoreDNS	CoreDNS 배포
381	kubernetes-apps/helm	Helm | Gather os specific variables	OS별 변수 수집
382	kubernetes-apps/helm	Helm | Install PyYaml	PyYaml 설치
383	kubernetes-apps/helm	Helm | Download helm	helm 다운로드
384	kubernetes-apps/helm	Prep_download | Set a few facts	다운로드 준비
385	kubernetes-apps/helm	Download_file | Download item	helm 다운로드
386	kubernetes-apps/helm	Extract_file | Unpacking archive	아카이브 압축 해제
387	kubernetes-apps/helm	Helm | Copy helm binary from download dir	helm 설치
388	kubernetes-apps/helm	Helm | Get helm completion	helm completion 가져오기
389	kubernetes-apps/helm	Helm | Install helm completion	helm 자동완성 설치
390	kubernetes-apps/metrics_server	Metrics Server | Delete addon dir	애드온 디렉터리 삭제
391	kubernetes-apps/metrics_server	Metrics Server | Create addon dir	애드온 디렉터리 생성
392	kubernetes-apps/metrics_server	Metrics Server | Templates list	템플릿 목록
393	kubernetes-apps/metrics_server	Metrics Server | Create manifests	매니페스트 생성
394	kubernetes-apps/metrics_server	Metrics Server | Apply manifests	metrics-server 배포

kubernetes-apps Role별 기능

Role	기능	설명
external_cloud_controller	클라우드 컨트롤러	cloud-controller-manager 외부 실행 (베어메탈은 비활성)
policy_controller	정책 컨트롤러	PodSecurity Admission, OPA/Gatekeeper 연계
ingress_controller	Ingress 컨트롤러	NGINX Ingress, HAProxy Ingress, Traefik 등
external_provisioner	스토리지 프로비저너	CSI provisioner, NFS provisioner, Ceph 등
kubernetes-apps	핵심 앱	CoreDNS, Metrics Server, Local Path Provisioner, Helm

PLAY 15: Apply resolv.conf changes now that cluster DNS is up

순번	Role	TASK 이름	설명
395	adduser	User | Create User Group	사용자 그룹 생성
396	adduser	User | Create User	사용자 생성
397	kubernetes/preinstall	Check resolvconf	resolvconf 확인
398	kubernetes/preinstall	Check existence of /etc/resolvconf/resolv.conf.d	디렉터리 존재 확인
399	kubernetes/preinstall	Check status of /etc/resolv.conf	resolv.conf 상태 확인
400	kubernetes/preinstall	Fetch resolv.conf	resolv.conf 가져오기
401	kubernetes/preinstall	NetworkManager | Check if host has NetworkManager	NetworkManager 확인
402	kubernetes/preinstall	Check systemd-resolved	systemd-resolved 확인
403	kubernetes/preinstall	Set default dns	기본 DNS 설정
404	kubernetes/preinstall	Set dns facts	DNS fact 설정
405	kubernetes/preinstall	Check if kubelet is configured	kubelet 설정 확인
406	kubernetes/preinstall	Check if early DNS configuration stage	DNS 설정 단계 확인
407	kubernetes/preinstall	Target resolv.conf files	resolv.conf 대상 지정
408	kubernetes/preinstall	NetworkManager | Ensure NetworkManager conf.d dir	conf.d 디렉터리 확인
409	kubernetes/preinstall	NetworkManager | Prevent NetworkManager from managing K8S interfaces	K8s 인터페이스 관리 방지
410	kubernetes/preinstall	NetworkManager | Add nameservers to NM configuration	CoreDNS IP를 nameserver로 추가
411	kubernetes/preinstall	NetworkManager | Add DNS search to NM configuration	클러스터 도메인을 search에 추가
412	kubernetes/preinstall	NetworkManager | Add DNS options to NM configuration	DNS 옵션 추가

---

Role별 TASK 수 분포

Role	TASK 수 (대략)	단계	주요 기능
download	~150	B	바이너리/이미지 다운로드 (가장 많음)
kubernetes/preinstall	~50	A, B, E	시스템 사전 설정, swap, sysctl
container-engine/*	~55	B	containerd, runc, crictl, nerdctl
etcd	~55	C	etcd 인증서 생성, 클러스터 구성
kubernetes/control-plane	~30	D	kubeadm init, control-plane 구성
kubernetes/node	~15	C	kubelet 설치, br_netfilter
kubernetes/kubeadm	~12	D	worker join, kube-proxy 설정
network_plugin/*	~8	D	CNI 플러그인 (Flannel/Calico)
kubernetes-apps/*	~20	E	CoreDNS, metrics-server, Helm
validate_inventory	~13	A	inventory 검증
bootstrap_os	~12	A	OS 부트스트랩
adduser	~8	A, C, E	사용자/그룹 생성

---

정리

Kubespray는 559개의 TASK를 14개 PLAY로 구조화하여 실행한다.

핵심 포인트:

1. download Role이 가장 많은 TASK 차지 - 바이너리와 컨테이너 이미지 다운로드가 핵심
2. 검증 TASK가 많음 - 설치 실패를 사전에 방지하기 위한 철저한 검증
3. 멱등성 보장 - 동일 TASK 반복 실행해도 결과 동일하도록 설계
4. 조건부 실행 - bastion, Windows, Calico 등 환경에 따라 skip 처리

각 단계의 Role과 TASK를 이해하면 설치 실패 시 로그에서 문제 지점을 빠르게 파악할 수 있다.
