Ether-channel
장비를 2개의 물리적 회선으로 연결할 경우 루핑 방지를 위해 STP가 하나의 포트를 blocking 할 것이다. 이때 ether-channel은 두 개의 회선을 장비가 하나의 회선인 것 처럼 받아들이게 하여, 하나의 회선만 연결되어 있다고 판단하므로 당연히 STP또한 적용되지 않음.
bandwidth의 확장으로 스위치 기반 네트워크 트래픽 흐름에 긍정적인 역할을 한다.
회선의 이중화로 인해 한 쪽 링크가 끊어져도 대역폭만 감소할 뿐 서비스 연속성에는 문제가 없다.
Ehter-Channel protocol
- PAgP (Port Aggregation Protocol)
- Cisco 전용 프로토콜로 최대 8개의 물리적 포트를 하나의 논리적 포트로 묶어서 사용 가능하다.

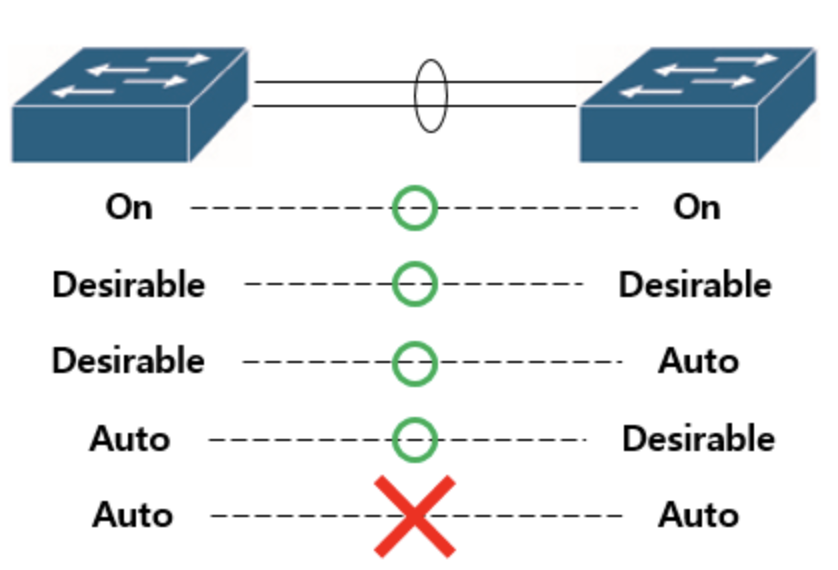

- 협상 방식에는 desirable(능동)과 auto(수동)이 있다.
능동 : 상대방 인터페이스로 PAgP 패킷을 정기적으로 전송하며 협상
수동 : 상대방이 전송하는 PAgP를 수신할 때까지 대기
On : PAgP 또는 LACP를 사용하지 않고 이더채널을 정적으로 시작. 반드시 상대방도 수동 On 모드로 동작해야 한다.
- LACP (Link Aggregation Protocol)
- 표준(IEEE) 프로토콜이고 최대 16개의 물리적 포트를 묶을 수 있다.
- 협상 방식에는 active(능동)과 passive(수동)이 있다.
능동 : 상대방 인터페이스로 LACP 패킷을 정기적으로 전송하며 협상
수동 : 상대방이 전송하는 LACP 패킷을 수신할 때 까지 대기
활성 (On) : PAgP 또는 LACP를 사용하지 않고 이더채널을 정적으로 시작. 반드시 상대방도 수동 On 모드로 동작해야 한다.
🫧 ☁️ 🌙 👩🏻•💻 🌿 🐱 🖱 🍟 🚀 ⭐️ 🧸 🍀 💗
