Layered Architecture

Layered Architecture

애플리케이션을 세 가지 주요 계층으로 나누어 구조화하는 방법으로 각 계층은 특정한 책임을 갖고 있으며, 계층 간에는 명확한 역할 분담이 이루어져 코드의 재사용성, 유지보수성, 확장성을 높이는 데 도움을 준다.

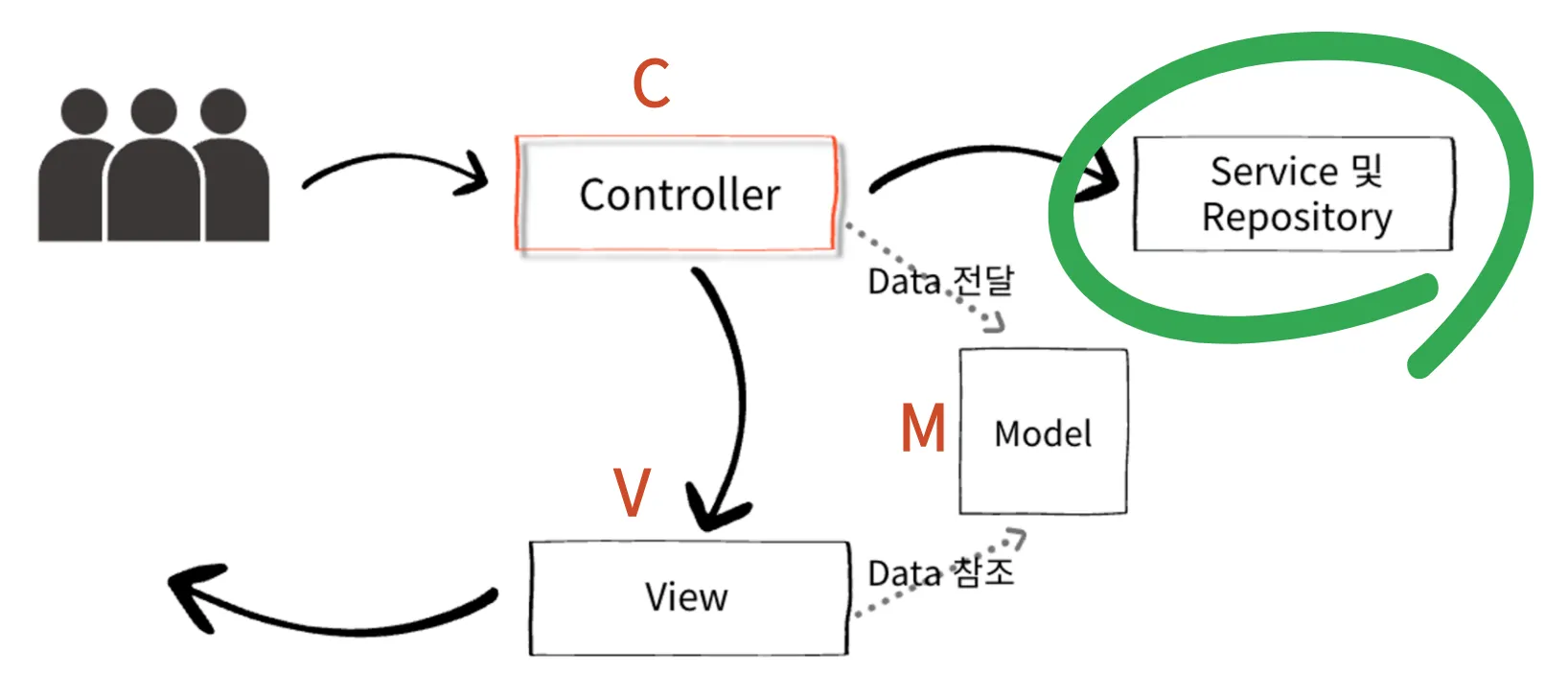

- MVC패턴

• 기존의 MVC 패턴에서 Controller는 역할이 무수히 많다.
  1. 요청에 대한 처리
  2. 예외처리
  3. View Template 응답 or Data 응답
  4. 비지니스 로직 처리
  5. DB 상호작용
• 문제점
  • Controller에서 요청에 대한 모든 처리를 수행한다. 즉, 책임이 너무 많다.
  • 기능 추가, 수정, 삭제 등의 유지보수가 힘들어진다.
  • 코드의 재사용성이 떨어진다. 메서드로 분리하여도 메서드를 호출하는 중복 코드가 발생한다.

- Layered Architecture 구조

• Presentation Layer

  • 사용자의 요청을 받고 응답하는 역할을 수행한다.
  • 화면을 응답하거나 데이터를 응답하는 API를 정의한다.

• Business Layer(Service Layer)

  • 비지니스 로직을 수행한다.
  • 요청을 해석하여 Repository Layer에 전달한다.
  • 일반적으로 하나의 비지니스 로직은 하나의 트랜잭션으로 동작한다.

• Data Access Layer(Repository Layer)

  • 데이터베이스와 연동되어 실제 데이터를 관리한다.

• 용어 설명
  - DTO(Data Transfer Object)
  - 계층간 데이터 전달을 위해 사용되는 객체이다.
  - Model
  - Entity
  - JPA에서는 Entity라는 형태로 데이터를 반환한다.
  - DAO(Data Access Object)

  Layered Architecture 적용



1.Controller

• 클라이언트의 요청을 받는 역할을 수행한다.
• 요청에 대한 처리를 Service Layer에 전달한다.
• Service에서 처리 완료된 결과를 클라이언트에 응답한다.
• 사용하는 Annotation : @Controller, @RestController

2. Service

• 사용자의 요청 사항을 처리한다.
• DB와 상호작용이 필요한 경우, Repository Layer에게 요청한다.
• 사용하는 Annotation: @Service

3. Repository

• DB와 상호작용을 수행한다.
  • Connection 연결, 해제
  • CRUD 작업 처리
• 사용하는 Annotation: @Repository

4. DTO(Data Transfer Object)

• 계층간 데이터 전달을 위해 사용된다.
• 요청 데이터를 처리하는 객체는 일반적으로 RequestDto로 명명한다.
• 응답 데이터를 처리하는 객체는 일반적으로 ResponseDto로 명명한다.
