실습 목표

본 실습에서는 AWS에서 Application Load Balancer(ALB) 를 생성하고 EC2 인스턴스를 대상으로 트래픽을 분산하는 방법을 학습한다.

실습을 통해 다음 내용을 이해한다.

• Load Balancer의 역할
• Target Group의 개념
• EC2 인스턴스를 대상으로 트래픽 분산
• ALB DNS를 이용한 웹 서비스 접속

---

실습 아키텍처

Internet
    │
    │
Application Load Balancer (이니셜-alb-web)
    │
    │
Target Group (이니셜-tg-web)
    │
    │
EC2 Instance (이니셜-ec2-web)

Load Balancer는 외부에서 들어오는 트래픽을 받아 Target Group에 등록된 EC2 인스턴스로 전달하는 역할을 한다.

---

1. Security Group 생성

ALB에서 사용할 보안 그룹을 생성한다.

EC2 콘솔 → 보안 그룹(Security Groups) → 보안 그룹 생성

아래 정보를 입력한다.

Security Group Name	VPC Name	Rule	Port	Protocol	Source
이니셜-sg-alb	이니셜-vpc-ap-01	Inbound	80	HTTP	0.0.0.0/0
		Inbound	443	HTTPS	0.0.0.0/0

설정 후 보안 그룹 생성(Create Security Group) 클릭

---

2. Load Balancer Target Group 생성

Load Balancer는 직접 EC2로 트래픽을 보내지 않고 Target Group을 통해 전달한다.

EC2 콘솔 → Target Groups → Create Target Group

다음 정보를 입력한다.

기본 설정

대상 유형

Instance

대상 그룹 이름

이니셜-tg-web

프로토콜

HTTP

포트

80

VPC

이니셜-vpc-ap-01

설정 후 Next 클릭

---

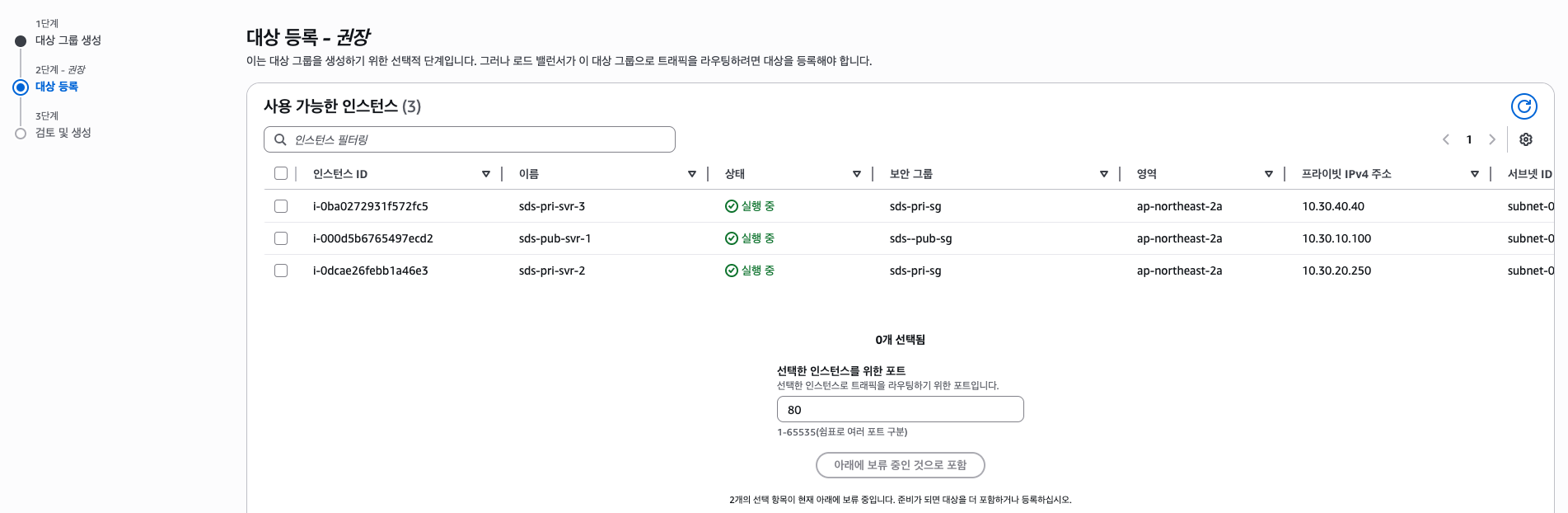

2.1 Target 등록

Target Group에 EC2 인스턴스를 등록한다.

등록 대상

이니셜-ec2-web

포트

80

설정 후

아래에 보류 중인 것으로 포함

버튼 클릭

그 다음

Create Target Group

버튼 클릭

---

3. Load Balancer 생성

EC2 콘솔 → Load Balancers → Create Load Balancer

다음 중 선택

Application Load Balancer

---

3.1 기본 설정

Load Balancer 이름

이니셜-alb-web

Scheme

Internet-facing

IP address type

IPv4

네트워크 매핑

VPC

이니셜-vpc-ap-01

---

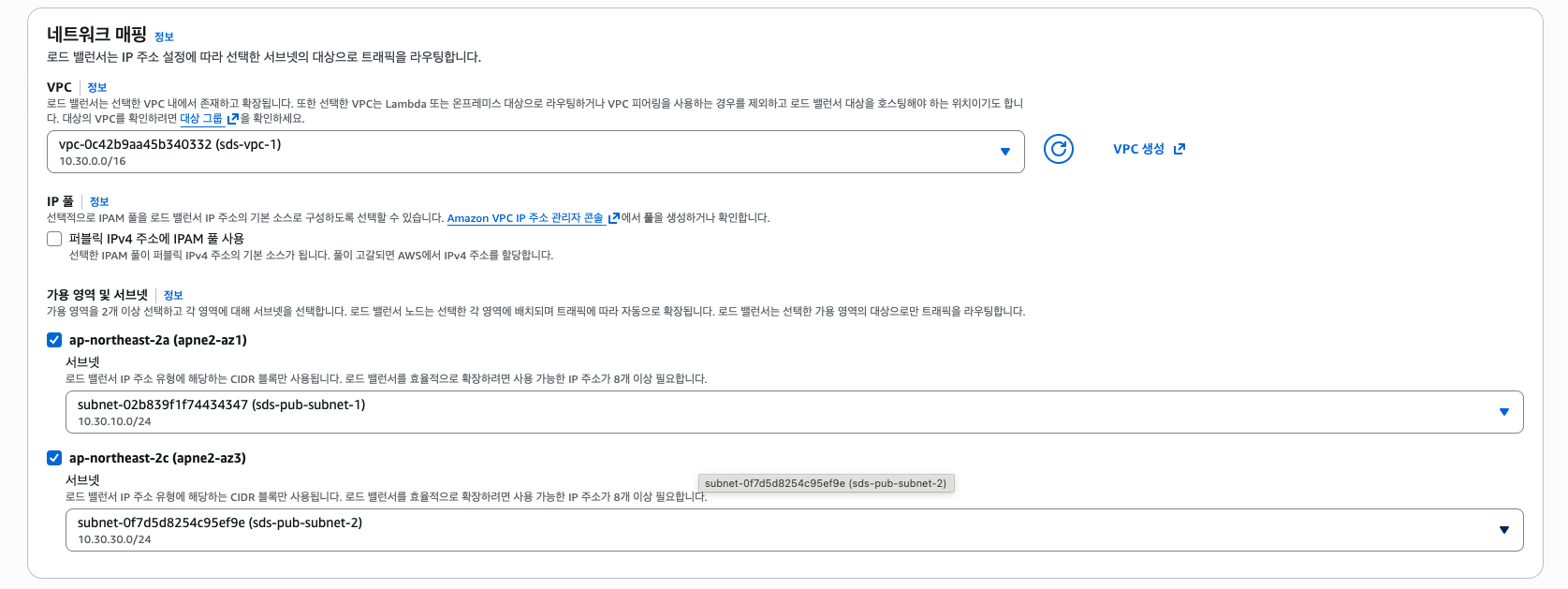

3.2 가용 영역 설정

두 개 이상의 AZ를 선택해야 고가용성이 확보된다.

AZ 설정

ap-northeast-2a → 이니셜-sub-pub-01
ap-northeast-2c → 이니셜-sub-pub-02

---

3.3 Security Group 설정

다음 보안 그룹 선택

이니셜-sg-alb

---

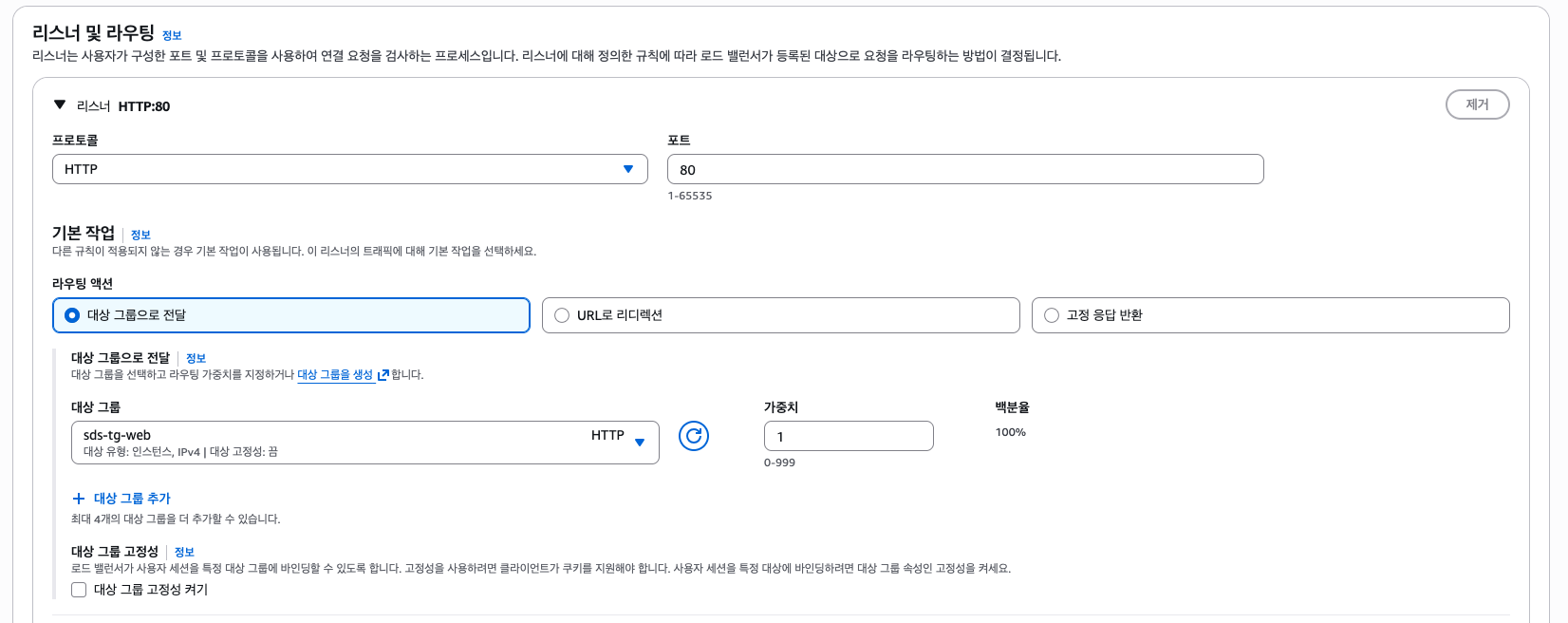

3.4 Listener 설정

리스너 설정

Protocol

HTTP

Port

80

Default action

이니셜-tg-web

설정 완료 후

Create Load Balancer

클릭

---

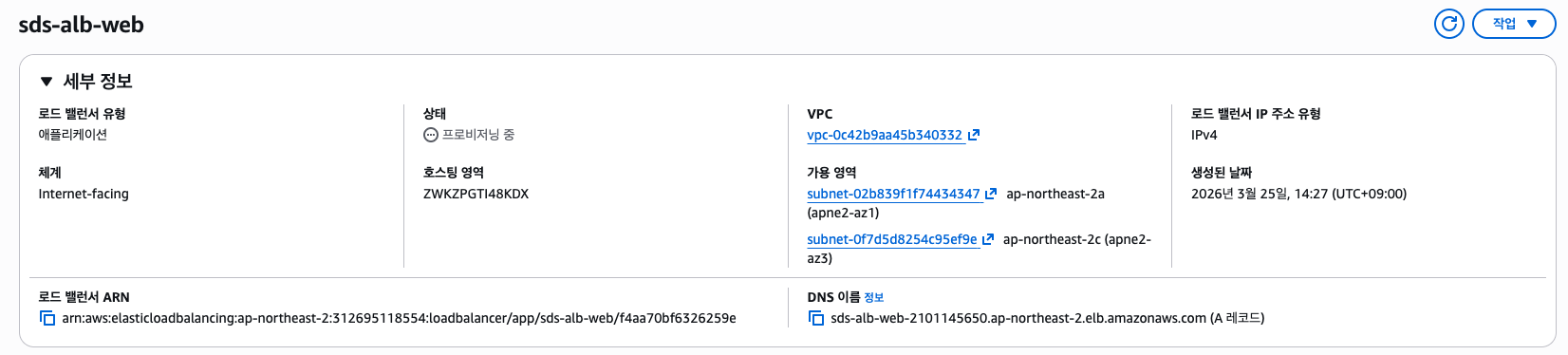

4. Load Balancer DNS 확인

Load Balancer 생성이 완료되면 DNS 주소가 자동으로 생성된다.

EC2 콘솔 → Load Balancers

다음 Load Balancer 선택 (ALB : Application Load Balancer)

이니셜-alb-web

DNS name

예시

이니셜-alb-web-123456.ap-northeast-2.elb.amazonaws.com

---

5. 웹 서비스 접속 테스트

브라우저에서 다음 주소 입력

http://ALB-DNS주소

예시

http://이니셜-alb-web-123456.ap-northeast-2.elb.amazonaws.com

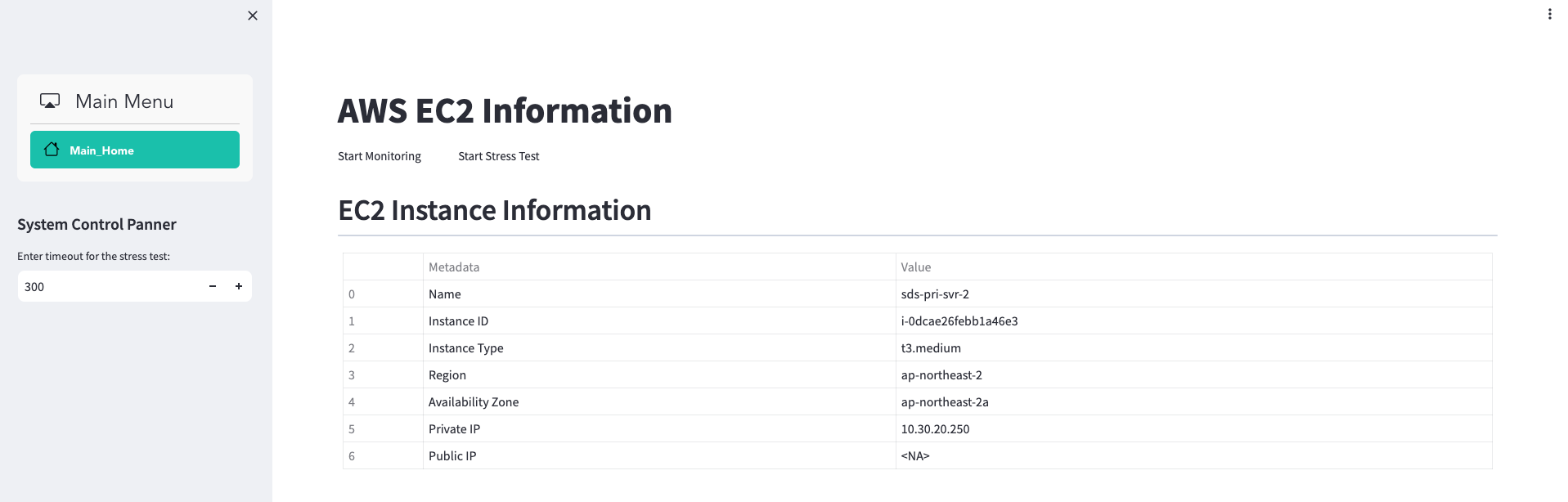

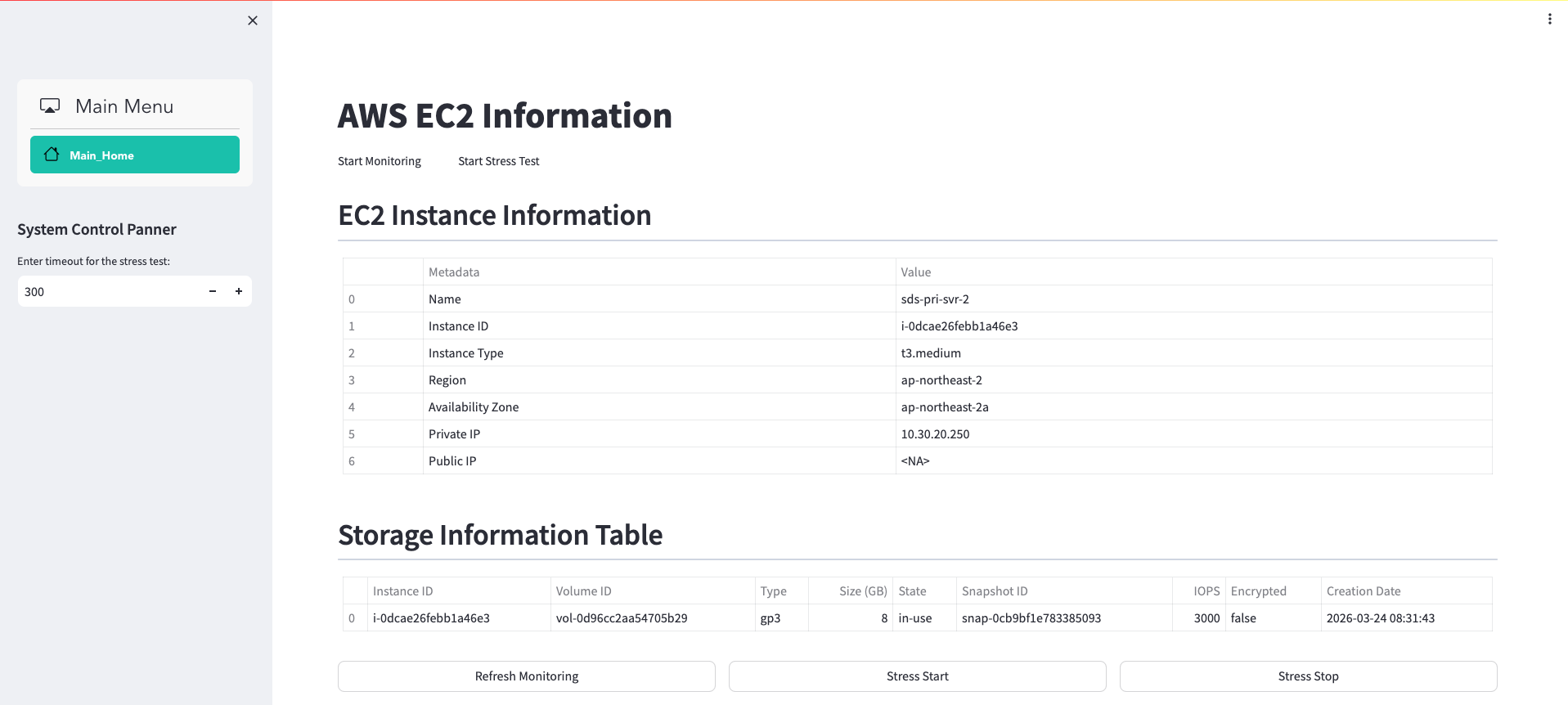

정상적으로 설정되었다면 EC2 웹 서버 페이지가 출력된다.

---

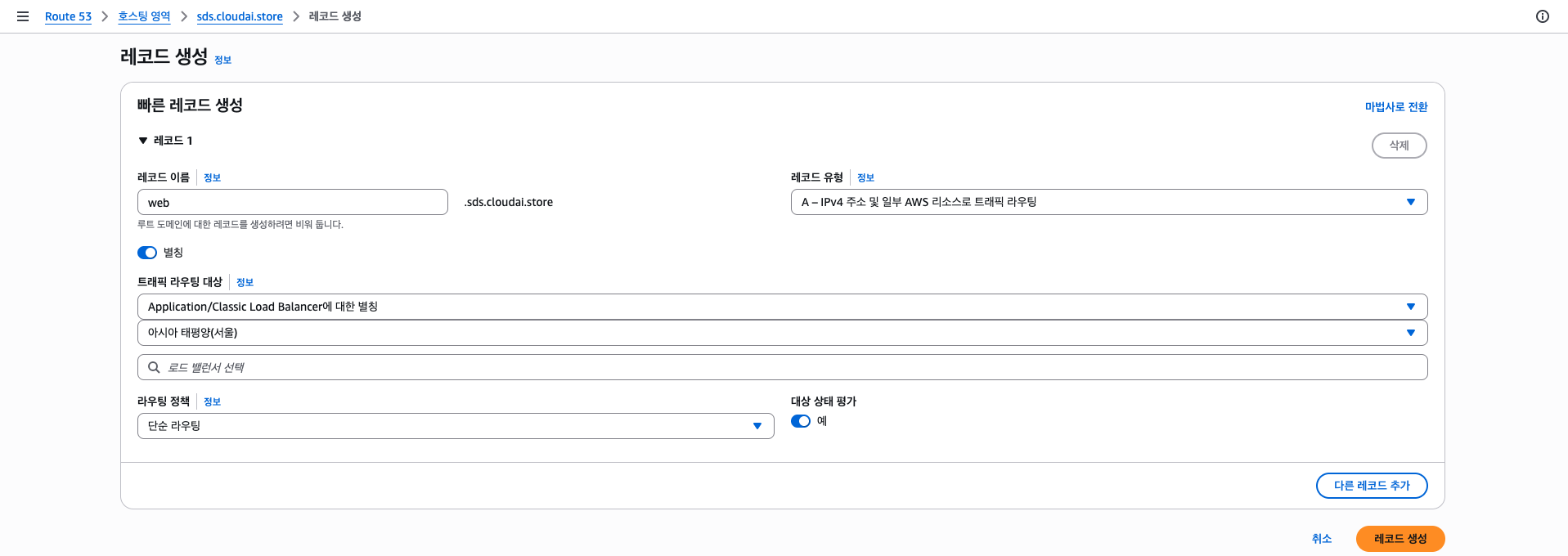

route53에 레코드 등록

http://web.sds.cloudai.store/ 로 접속

---

동작 원리 정리

사용자가 웹 브라우저로 요청을 보내면 다음 순서로 동작한다.

Client
   │
   │ HTTP Request
   ▼
Application Load Balancer
   │
   │ Target Group
   ▼
EC2 Web Server

Load Balancer는 여러 서버로 트래픽을 분산하여 다음과 같은 장점을 제공한다.

• 서버 부하 분산
• 고가용성
• 확장성 확보
• 장애 서버 자동 제외

---

실습 검증

다음 항목을 확인한다.

1️⃣ Load Balancer 상태

Active

2️⃣ Target Group 상태

Healthy

3️⃣ 웹 접속 정상 여부

ALB DNS 접속 시 웹 페이지 출력

---

정리

이번 실습에서 수행한 작업

1. Security Group 생성
2. Target Group 생성
3. EC2 인스턴스 등록
4. Application Load Balancer 생성
5. DNS 주소를 이용한 웹 서비스 접속 확인

Application Load Balancer는 AWS에서 가장 많이 사용하는 L7 Load Balancer이며 다음과 같은 기능을 제공한다.

• HTTP/HTTPS 트래픽 처리
• Path 기반 라우팅
• Host 기반 라우팅
• Auto Scaling 연동

---
