배경

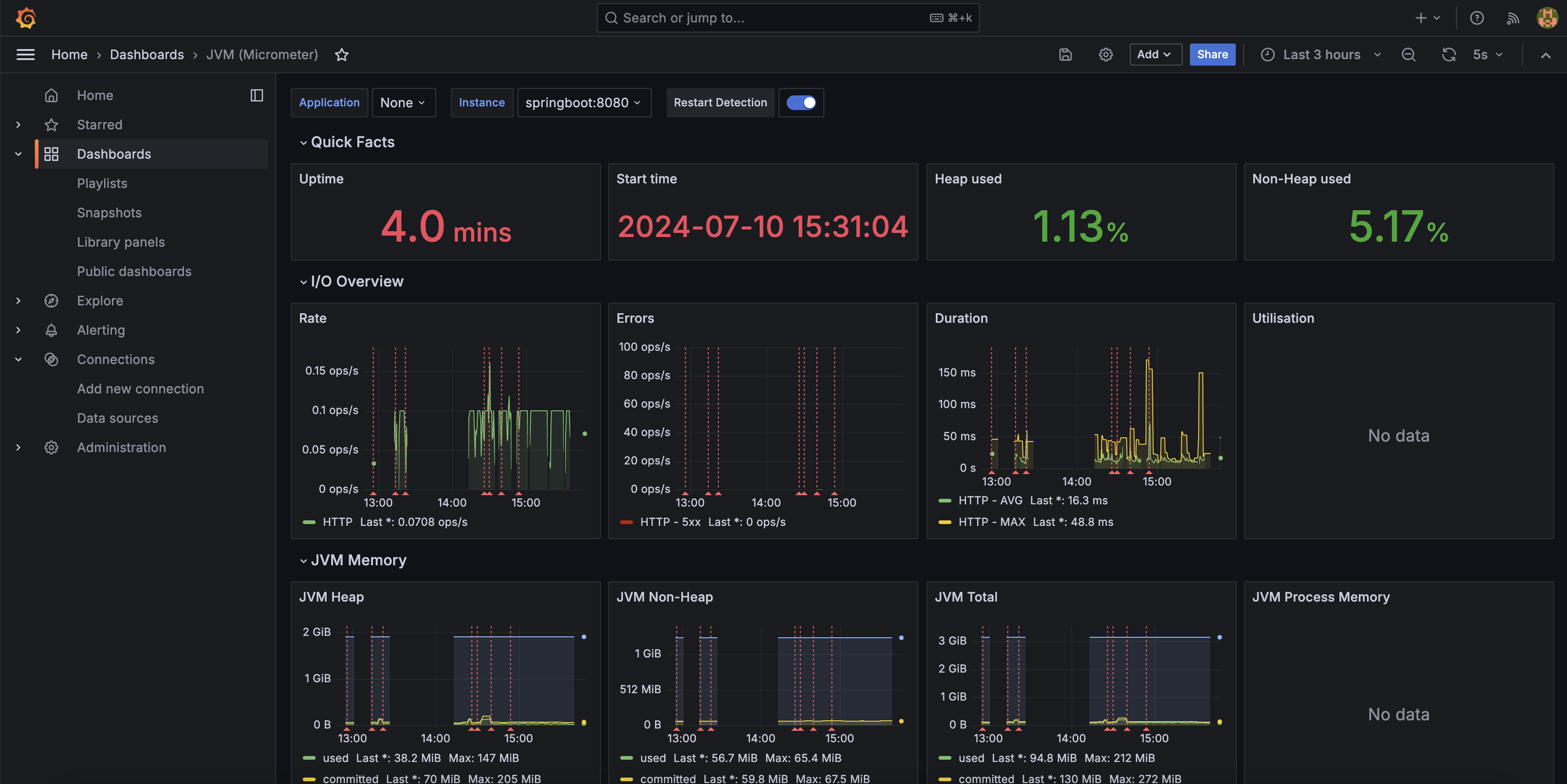

springboot, mysql, prometheus, grafana를 활용하여
스프링부트 서버 메트릭을 수집하고 모니터링하는 프로젝트 진행중
보다 손쉽게 서버를 다루기 위하여 docker를 사용하였다.

문제점

매번 컨테이너를 하나 하나 생성하고 관리함에 있어서 불편함이 있었다.
(이 컨테이너가 단 4개가 아닌 1억개라고 상상해봐라.)

해결책

docker compose를 이용하여 여러개의 컨테이너를 한번에 생성, 관리하도록 해보자.

결론부터 말하면 docker-compose.yml 파일 내용은 아래와 같다.

networks:
  2024_summer_coding:
    name: 2024_summer_coding_network
    driver: bridge
    ipam:
      config:
        - subnet: 172.18.0.0/16
          gateway: 172.18.0.1
    labels:
      com.docker.compose.network: '2024_summer_coding'
      com.docker.compose.project: '2024_summer_coding'
    external: false


services:
  mysqldb:
    image: mysql:latest
    container_name: mysqldb
    environment:
      MYSQL_ROOT_PASSWORD: 'dl-13579'
      MYSQL_DATABASE: '2024_summer_coding'
    volumes:
      - ./mysql-data:/var/lib/mysql
    ports:
      - 3306:3306
    networks:
      - 2024_summer_coding

  springboot:
    image: springboot:latest
    container_name: springboot
    environment:
      SPRING_DATASOURCE_URL: jdbc:mysql://mysqldb:3306/2024_summer_coding?useSSL=false&useUnicode=true&serverTimezone=Asia/Seoul&allowPublicKeyRetrieval=true
      SPRING_DATASOURCE_USERNAME: root
      SPRING_DATASOURCE_PASSWORD: dl-13579
      SPRING__PROFILES_ACTIVE: docker
    ports:
      - 8080:8080
    networks:
      - 2024_summer_coding
    depends_on:
      - mysqldb

  prometheus:
    image: prom/prometheus:latest
    container_name: prometheus
    volumes:
      - ./prometheus-data:/prometheus
      - ./prometheus:/etc/prometheus
    ports:
      - 9090:9090
    networks:
      - 2024_summer_coding
    depends_on:
      - springboot

  grafana:
    image: grafana/grafana:latest
    container_name: grafana
    volumes:
      - ./grafana-data:/var/lib/grafana
    ports:
      - 3000:3000
    networks:
      - 2024_summer_coding
    depends_on:
      - prometheus

과정중 트러블슈팅

1. 네트워크는 어떻게 설정되는 것일까?

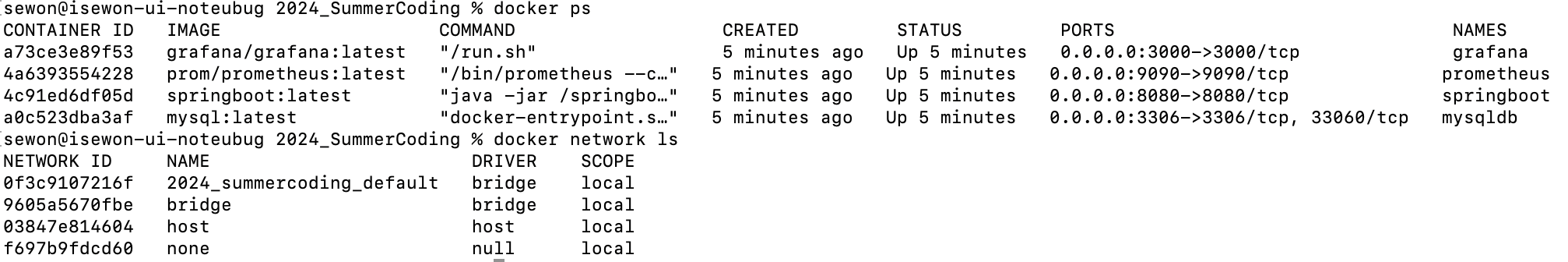

컨테이너들을 실행시키고 네트워크를 확인해보면
'2024_summercoding_default'라는 bridge가 자동으로 생성되었음을 확인할 수 있다.

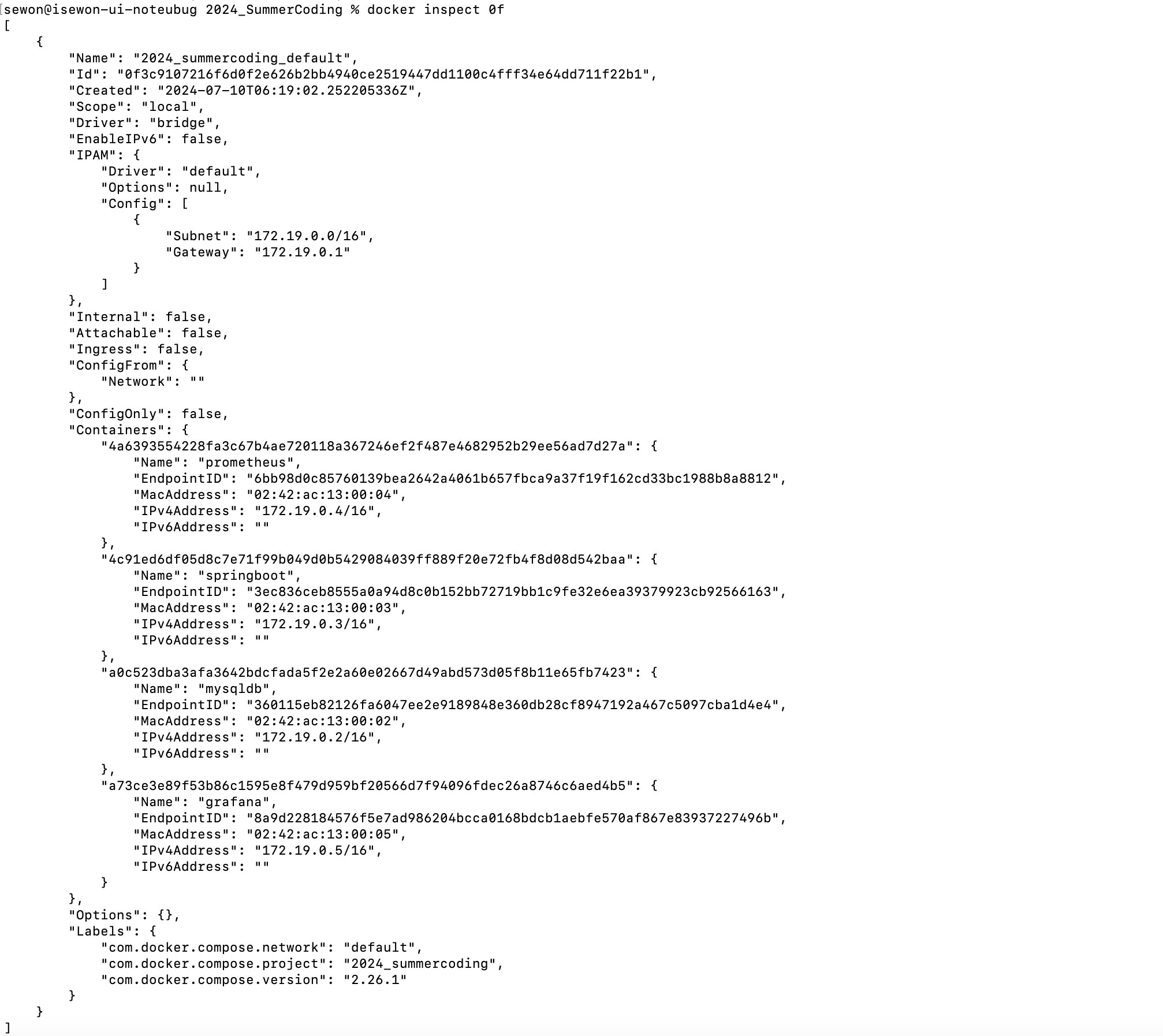

inspect 명령으로 확인해보면 아래와 같이 자동으로 사설망 주소를 받고 같은 네트워크 내에서 컨테이너들이 실행되었음을 확인할 수 있다.

따라서 별도의 설정 없이도 컨테이너들이 잘 동작하지만 다른 디바이스를 쓰거나 커스텀이 필요할때는 따로 정의하여 사용하여야한다.

2. mysql 데이터와 프로메테우스 메트릭이 자꾸 사라지네?

아래는 초기에 내가 작성한 docker-compose.yml 이다.
보면 알겠지만 mysqldb와 프로메테우스에대한 적절한 volume 설정이 누락되어있다.
도커 볼륨은 도커 컨테이너와 호스트 사이에서 데이터를 영속적으로 저장하고 공유하기 위해 사용되는 메커니즘이다.
그래서 볼륨 설정이 없으면 매 실행마다 db가 날아가고 메트릭이 초기화 되었던 것이다.

services:
  mysqldb:
    image: mysql:latest
    container_name: mysqldb
    environment:
      MYSQL_ROOT_PASSWORD: 'dl-13579'
      MYSQL_DATABASE: '2024_summer_coding'
    ports:
      - 3306:3306

  springboot:
    image: springboot:latest
    container_name: springboot
    environment:
      SPRING_DATASOURCE_URL: jdbc:mysql://mysqldb:3306/2024_summer_coding?useSSL=false&useUnicode=true&serverTimezone=Asia/Seoul&allowPublicKeyRetrieval=true
      SPRING_DATASOURCE_USERNAME: root
      SPRING_DATASOURCE_PASSWORD: dl-13579
      SPRING__PROFILES_ACTIVE: docker
    ports:
      - 8080:8080

  prometheus:
    image: prom/prometheus:latest
    container_name: prometheus
    volumes:
      - ./prometheus-data:/prometheus
    ports:
      - 9090:9090

  grafana:
    image: grafana/grafana:latest
    container_name: grafana
    ports:
      - 3000:3000

이제 호스트에 원하는 이름으로 폴더를 생성하고, 컨테이너 내부의 적절한 경로와 연결해주면 된다.

services:
  mysqldb:
    image: mysql:latest
    container_name: mysqldb
    environment:
      MYSQL_ROOT_PASSWORD: 'dl-13579'
      MYSQL_DATABASE: '2024_summer_coding'
    volumes:
      - ./mysql-data:/var/lib/mysql #여기
    ports:
      - 3306:3306

  springboot:
    image: springboot:latest
    container_name: springboot
    environment:
      SPRING_DATASOURCE_URL: jdbc:mysql://mysqldb:3306/2024_summer_coding?useSSL=false&useUnicode=true&serverTimezone=Asia/Seoul&allowPublicKeyRetrieval=true
      SPRING_DATASOURCE_USERNAME: root
      SPRING_DATASOURCE_PASSWORD: dl-13579
      SPRING__PROFILES_ACTIVE: docker
    ports:
      - 8080:8080

  prometheus:
    image: prom/prometheus:latest
    container_name: prometheus
    volumes:
      - ./prometheus-data:/prometheus #여기
      - ./prometheus:/etc/prometheus #여기
    ports:
      - 9090:9090

  grafana:
    image: grafana/grafana:latest
    container_name: grafana
    volumes:
      - ./grafana-data:/var/lib/grafana #여기
    ports:
      - 3000:3000

다음과 같이 volumes: 에 적절히 설정해주면 재실행후에도 데이터가 잘 남아있음을 확인할 수 있다.

추가

1. 쉘 스크립트를 작성하여 부가 과정 자동화

아래는 내가 작성한 runner.sh 파일이다.
실행 권한을 주고 ./runner.sh로 실행하면 모든 컨테이너들이 잘 실행됨을 확인할 수 있다.

#!/bin/bash

# 명령이 0이 아닌 종료값을 가질때 즉시 종료
set -e

echo "Starting all docker containers..."
docker-compose up -d

echo "Pruning unused Docker images..."
docker image prune -f

echo "Containers are up and running."
docker-compose ps -a

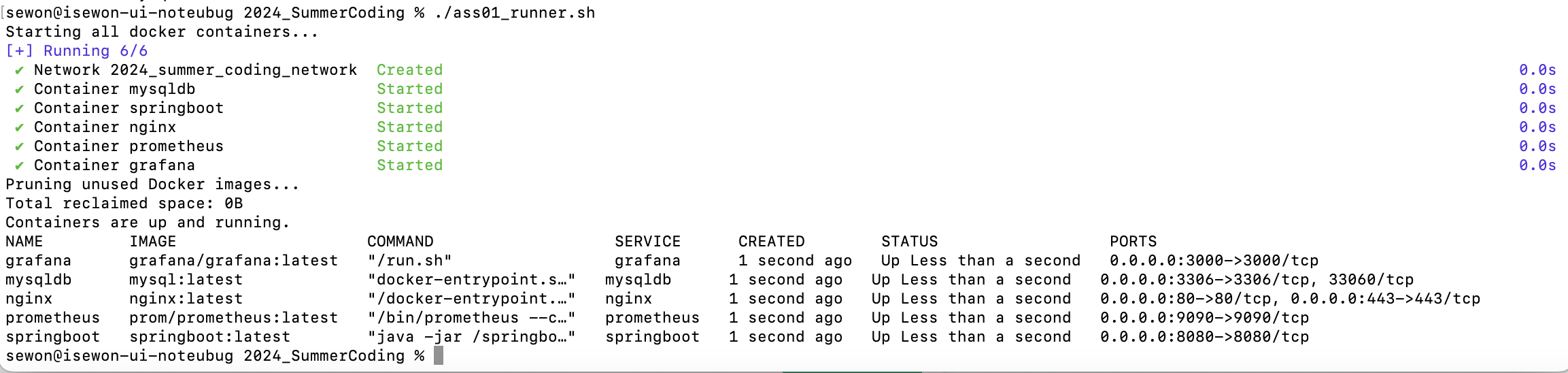

실행결과

2. 추가적으로 스프링부트 이미지를 생성하는것도 번거로워서 자동화

먼저 다음과같은 Dockerfile 을 준비해야한다.

FROM openjdk:17
ARG JAR_FILE=build/libs/ass1-0.0.1-SNAPSHOT.jar
COPY ${JAR_FILE} springboot.jar
EXPOSE 8080
ENTRYPOINT ["java","-jar","/springboot.jar"]

아래는 자동화를 위한 쉘 스크립트이다.

#!/bin/bash

set -e

cd ./ass/2024-Ass-System-Design-SummerCoding

echo "Building Spring Boot application..."
./gradlew build -x test || { echo 'gradlew build failed'; exit 1; }

echo "Building Docker image..."
docker build -t springboot . || { echo 'docker build failed'; exit 1; }
# springboot는 이미지 이름을 지정한 것이다.

echo "Pruning unused Docker images..."
docker image prune -f

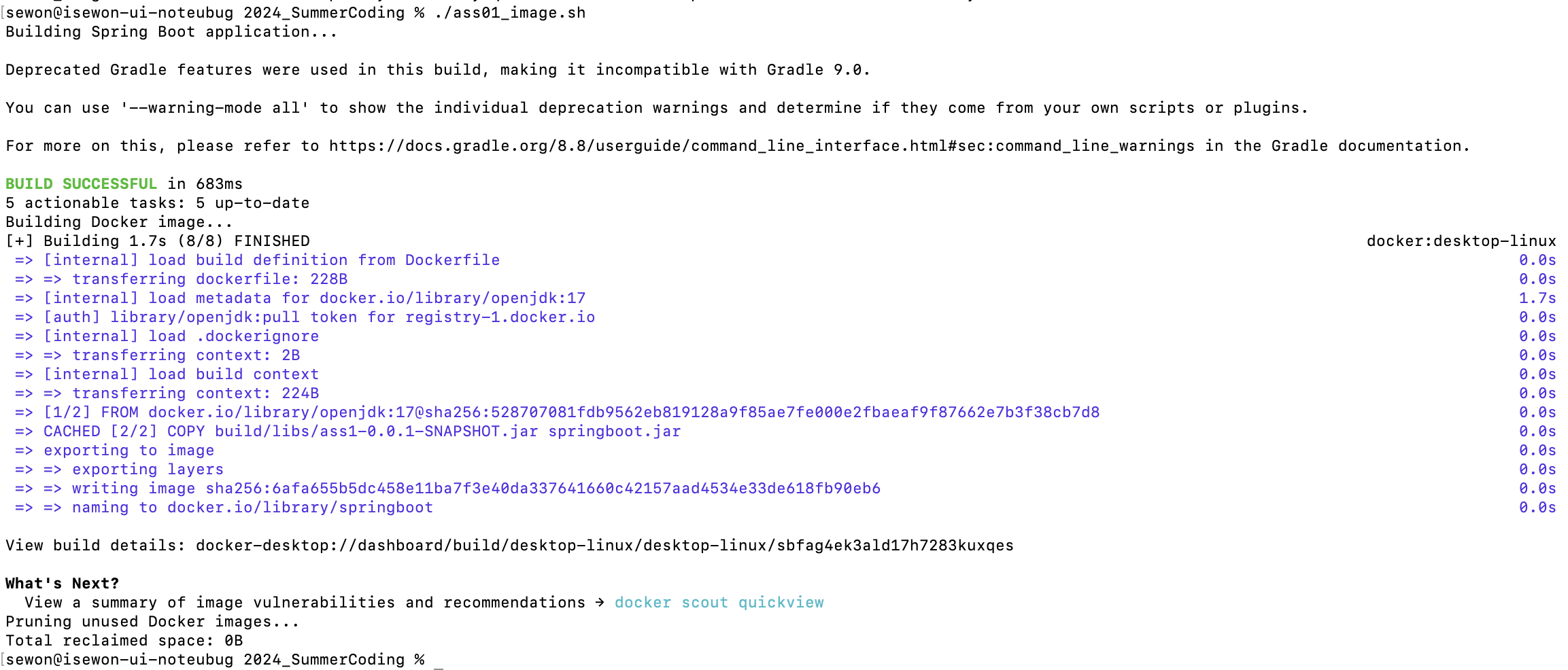

실행결과

결론

docker compose를 이용하니 기존의 번거로웠던 문제들이 해결되고, 추가적으로 스크립트문으로 자동화해보니 더욱 생성, 관리가 편리하고 확장성에 용이하다고 느껴졌다.

확장성 말나온김에 nginx도 붙여보자.

우선 docker pull 로 nginx 이미지를 가져온다.

기존코드 docker-compose.yml 아래부분에 해당 코드를 추가

  nginx:
    image: nginx:latest
    container_name: nginx
    volumes:
      - ./nginx/nginx.conf:/etc/nginx/nginx.conf
      - ./nginx/conf.d/:/etc/nginx/conf.d
    ports:
      - 80:80
      - 443:443
    networks:
      - 2024_summer_coding
    depends_on:
      - springboot

볼륨으로 연결한 nginx.conf에 적절히 reverse_proxy 설정
(80포트로 들어온 요청을 스프링부트 서버인 8080포트로 보내줘야한다.)

user  nginx;
worker_processes  auto;

error_log  /var/log/nginx/error.log notice;
pid        /var/run/nginx.pid;


events {
    worker_connections  1024;
}


http {
    include       /etc/nginx/mime.types;
    default_type  application/octet-stream;

    upstream springboot {
        server springboot:8080; # 서비스 이름으로 작성
    }

    server{
        listen 80;
        location / {
            proxy_pass http://springboot;
            proxy_set_header Host $host;
            proxy_set_header X-Real-IP $remote_addr;
            proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        }
    }

    log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
                      '$status $body_bytes_sent "$http_referer" '
                      '"$http_user_agent" "$http_x_forwarded_for"';

    access_log  /var/log/nginx/access.log  main;

    sendfile        on;
    #tcp_nopush     on;

    keepalive_timeout  65;

    #gzip  on;

    include /etc/nginx/conf.d/*.conf;
}

끝이다.

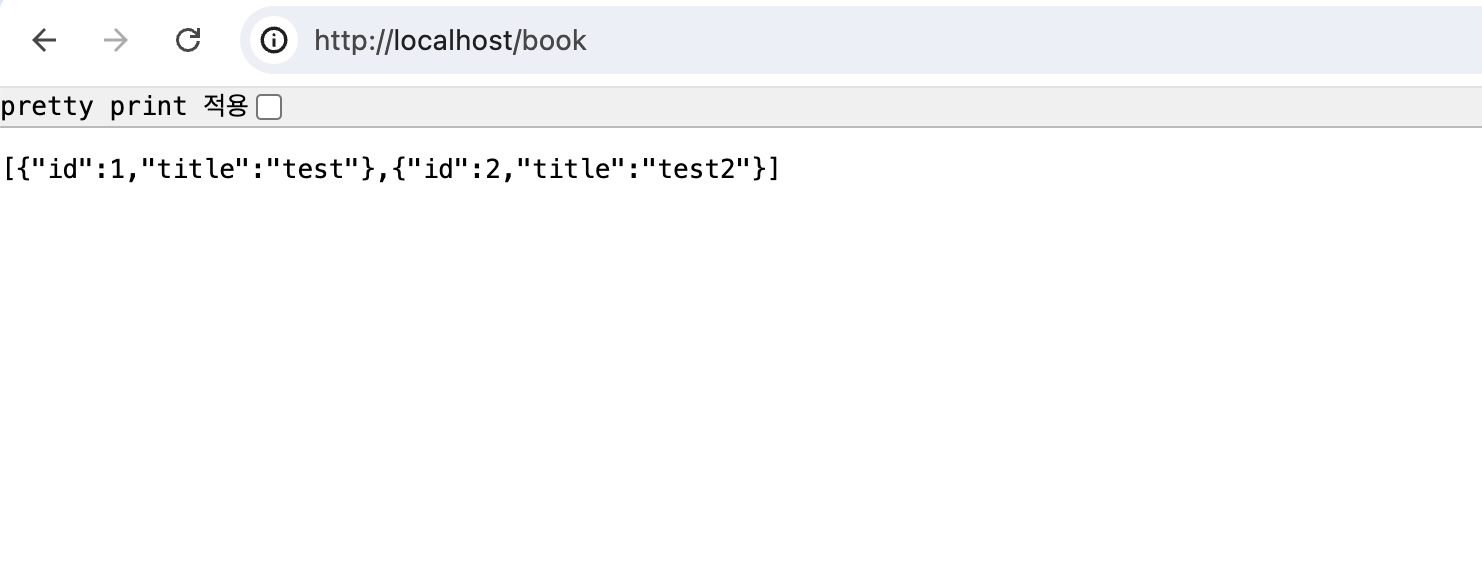

아래와 같이 80포트로 접근해도 springboot 서버 rest api로 잘 접근함을 확인할 수 있다.

+a

아까 docker-compose.yml 파일의 해당 부분을 보고 의문이 들었을 수 있다.

      SPRING__PROFILES_ACTIVE: docker

스프링부트에서 active profile을 설정하는 역할로
스프링부트 내에서 local과 docker로 yml 파일을 분리해둬서 해당 설정을 추가했다.

application-docker.yml 파일은 다음과 같다.

spring:
  application:
    name: ass1
  datasource:
    driver-class-name: com.mysql.cj.jdbc.Driver
    url: ${SPRING_DATASOURCE_URL}
    username: ${SPRING_DATASOURCE_USERNAME}
    password: ${SPRING_DATASOURCE_PASSWORD}

management:
  endpoints:
    web:
      exposure:
        include: health, info, prometheus, metrics

local의 경우 application-local.yml로 생성하여 사용하면 된다.
