VI. Database Design Using the E-R Model

Modeling

• 데이터베이스는
  • entity들의 모음과
  • entity간의 relationship으로 모델링될 수 있다.
• entity: 다른 객체와 구분되는 객체 (특정 학생)
• entity는 attribute를 가짐
• entity set은 같은 타입을 갖는(같은 property를 공유하는) entity들의 입합
  • relation과 동치
  • 모든 학생의 집합, 부서, 등,,

Relationship Sets

• relationship은 몇몇 entity간의 관계를 의미함.
• relationship set은 $n\ge 2$개의 entity간 수학적 관계를 의미함.

• 예를 들어 $(44553, 22222) \in advisor$

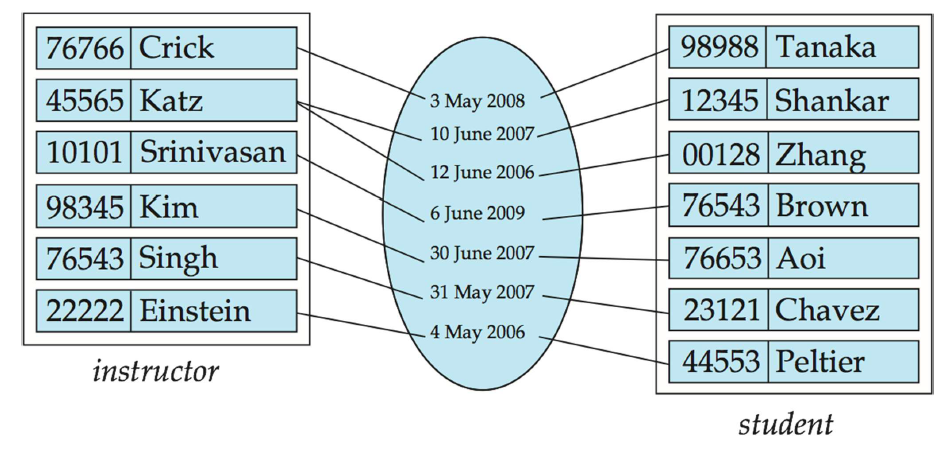

• relationship set도 attribute를 가질 수 있음.
• 예를 들어, 강사와 학생 사이에 설정된 지도교수 관계에는 학생이 지도교수의 지도를 받기 시작한 시점을 추적하는 '날짜' 속성이 있을 수 있음.

Degree of a Relationship Set

• binary relationship : 두개의 entity set간 결합
• 대부분의 relationship은 binary임
  • 두개를 초과하는 entity set은 흔치 않음
    • 학생들이 교수자의 지도 하에 연구 프로젝트를 진행

Attributes

• entity는 attribute들의 집합으로 나타낼 수 있음
• Domain: 각 attribute에게 허용된 값들의 집합

Mapping Cardinality Constraints

• Mapping Cardinality
  • relationship에서 다른 entity와 연관된 entity의 수
  • binary relationship set을 묘사하는데 유용함
• One to one
• One to many
• Many to one
• Many to many

Keys for Relationship Sets

• primary key들의 조합은 relationship set의 super key가 됨.

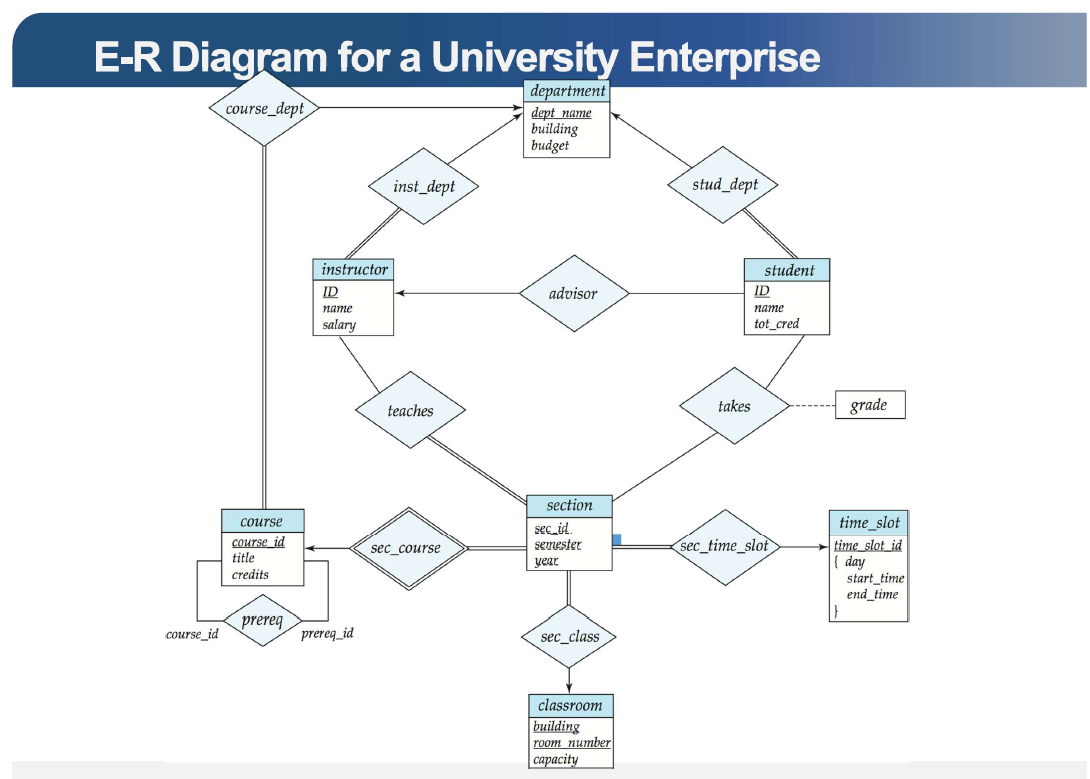

E-R Diagrams

• 직사각형은 각 entity set을 의미함
• 마름모는 relationship set을 의미함
• attribute들은 entity 직사각형 안에 나열됨
• primary key는 밑줄로 표현함

Attributes

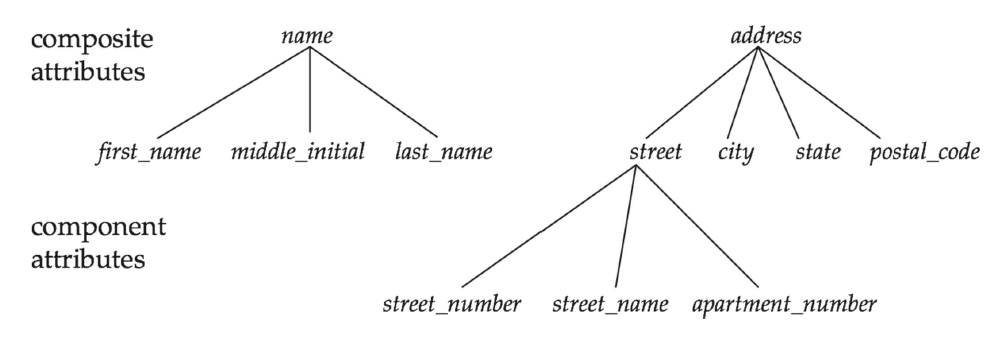

• composite attribute는 각각의 분리된 attribute로 나누어서 표현함.

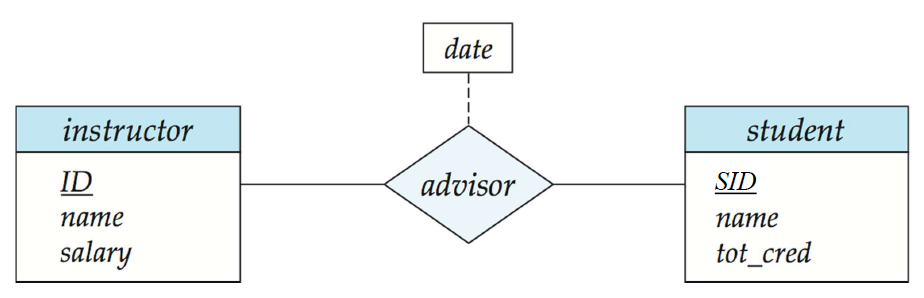

Relationship Sets with Attributes

Roles

• relationship의 entity set들은 서로 다를 필요가 없음

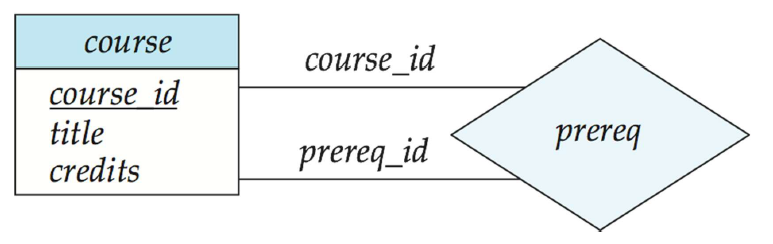

• 위에서 course_id와 prereq_id는 role이라고 불림.

Cardinality Constraints

• 방향 선 ($\rarr$) 은 one을 나타냄
• 무방향 선 ($-$)은 many를 나타냄

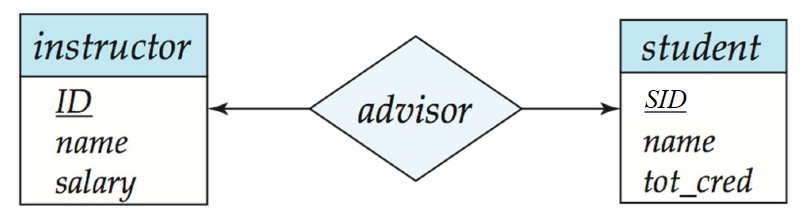

One-to-one Relationship

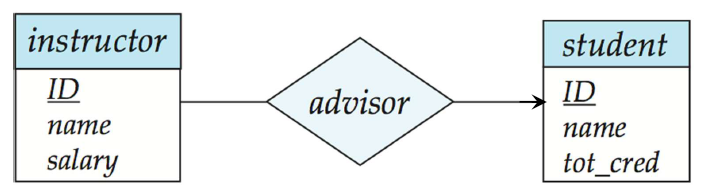

One-to-many Relationship

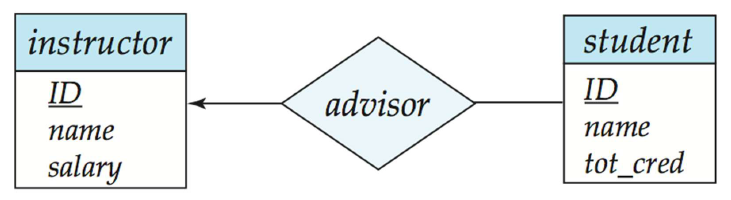

Many-to-one Relationship

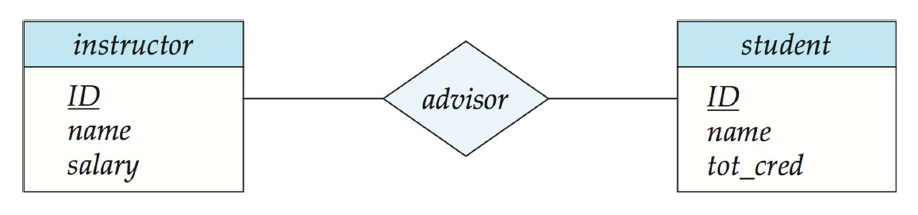

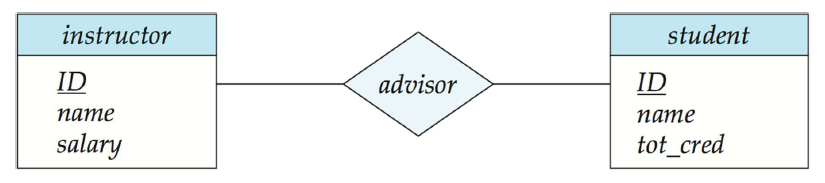

Many-to-many Relationship

Participation

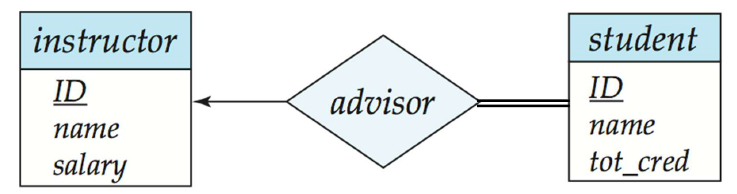

Total participation

두줄로 나타냄. entity set의 각 entity는 적어도 한 relationshipdㅔ 포함된다는 뜻.

partial participation은 total participation의 반대

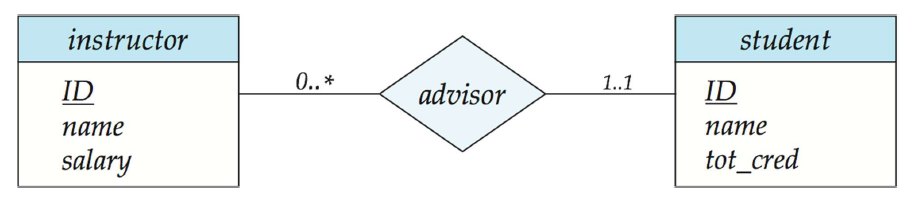

Alternative Notation

Ternary Relationship

• ternary relationship에서는 한개 초과의 화살표가 허용되지 않음
• 예를 들어 R->B, R->C화살표는 다음을 의미할 수 있음
  • 각 A entity가 B, C의 unique한 entity와 연관됨
  • 또는 (A,B)가 C의 unique한 entity, (A,C)가 B의 unique한 entity와 연관됨

• 이러한 혼동을 막기 위해 화살표는 최대 1개로 제한함.

Weak Entity Set

• ERD에서 entity set은 다른 entityset과 직접 연결될 수 없음. 반드시 중간 relationship set이 필요함.
  • 그러나 항상 불가능한건 아님.
• 만약 relationship table을 둔다면, 한 entity set의 primary key가 불필요하게 중복저장될 수 있음
• primary key가 없는 entity set을 weak entity set이라 부름.
• weak entity set은 identifying entity set에 의존함
  • total one-tomany로 연관됨

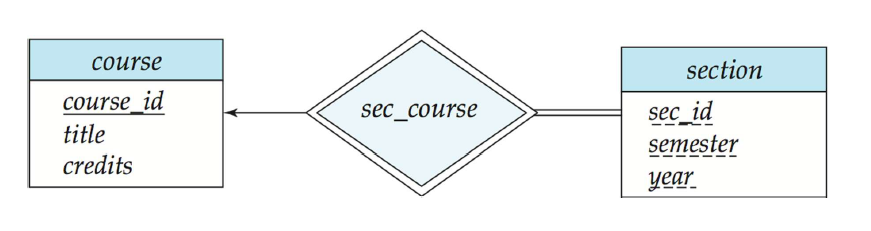

  • identifying relationship은 double diamond로 표현함.
• 부분키 또는 discriminator는 점선 밑줄로 표현함.
