0. D3 Library 설치
npm install d3
npm install -D @types/d31. svg 요소 선택 및 selection 객체 생성
-
svg를 추가해서 차트를 그리게 되는데 이를 위해 useRef로 svg 요소를 넣을 DOM을 선택해주고 select() 메서드를 통해 svgRef를 가리키는 selection 객체를 생성한다.
-
컴포넌트가 렌더링 된 이후에 ref에 접근하기 위해 이후에 작성할 d3의 모든 코드는 useEffect 안에 작성한다.
import { useEffect, useRef } from 'react';
import * as d3 from 'd3';
function LineChart() {
const svgRef = useRef<SVGSVGElement | null>(null);
const width = 1000;
const height = 400;
const margin = { top: 20, right: 30, bottom: 30, left: 40 };
useEffect(() => {
// selection 객체
const svg = d3.select(svgRef.current).attr('viewBox', `0,0,${width},${height}`);
}, []);
return (
<>
<h1> Line Chart </h1>
<svg ref={svgRef} />
</>
);
}
export default LineChart;select(selector)
- selector와 일치하는 첫번째 요소를 선택한다.
- selector와 일치하는 요소가 없으면 빈 selection을 반환한다. 여러 요소가 selector와 일치하는 경우 일치하는 첫 번째 요소(in document order)만 선택된다.
const svg = d3.select("p");
selection.attr(name, value)
- value가 지정된 경우 지정된 name을 가진 속성(attribute)을 선택한 요소의 value로 설정하고 이 selection을 반환한다.
selection.attr("color", "red")
- value가 지정되지 않을 경우 selection의 첫 번째 요소에 대해 지정된 속성(attribute)의 값을 반환한다. (selection에 요소가 하나만 있을 때 유용)
selection.attr("color") // "red"
1) string 타입인 x축 데이터를 Date 타입으로 변환
- x축 scale(척도)을 날짜 형식으로 설정하기 위해 string인 date를 Date Object로 먼저 바꿔준다.
// tempData.ts
interface TempDataInterface {
date: string;
temp: number;
}
const tempData: TempDataInterface[] = [
{ date: '2022-07-14', temp: 25.7 },
{ date: '2022-07-15', temp: 26 },
]interface ConverDateInterface {
date: Date;
temp: number;
}
const data = tempData.map((value) => ({
date: new Date(value.date),
temp: value.temp,
}));2. scale 설정
-
x축과 y축 각각의 scale(척도)을 설정한다.
-
d3의 scale(척도)은 어떤 범위의 숫자를 다른 범위의 숫자로 변경해주는 메서드이다. 이를 더 확장해 숫자 이외의 값에도 적용할 수 있다.
1) x축 scale 설정
- x축의 값들은 날짜이므로 scaleUtc() 메서드를 사용해 새로운 시간 척도(time scale)을 만든다. 그리고 domain() 메서드로 실제 값의 범위를, range() 메서드로 변환할 값의 범위를 설정한다.
useEffect(() => {
const xScale = d3
.scaleUtc()
.domain(d3.extent(data, (d) => d.date) as [Date, Date])
.range([margin.left, width - margin.right]);
}, []);scaleUtc(domain, range)
- 지정된 domain 및 range를 통해 새로운 시간 척도(time scale)를 생성하는 scaleTime()과 동일하지만 시간 척도는 현지 시간이 아닌 Coordinated Universal Time으로 작동한다.
const xScale = d3.scaleUtc([new Date("2000-01-01"), new Date("2000-01-02")], [0, 960]); x(new Date("2000-01-01T05:00Z")); // 200 x(new Date("2000-01-01T16:00Z")); // 640 x.invert(200); // 2000-01-01T05:00Z x.invert(640); // 2000-01-01T16:00Z
linear.domain(domain)
- 도메인이 지정된 경우 scale(척도)의 도메인을 지정된 숫자 배열로 설정하고 이 척도를 반환한다.
- 배열은 두 개 이상의 요소를 포함해야 하며, 주어진 배열의 요소가 숫자가 아닐 경우 숫자로 강제 변환된다.
- 도메인을 지정하지 않은 경우 scale의 현재 도메인을 반환한다.
const xScale = d3.scaleLinear().domain([10, 130]);
extent(iterable, accessor)
- 주어진 iterable에서 최소값과 최대값을 반환한다.
d3.extent([3, 2, 1, 1, 6, 2, 4]) // [1, 6]
- 접근자(accessor) 함수를 지정할 수 있으며, 이는 범위를 계산하기 전에 Array.from을 호출하는 것과 같다.
d3.extent(alphabet, (d) => d.frequency) // [0.00074, 0.12702]
- iterable에 비교 가능한 값이 없으면 [undefined, undefined]를 반환한다.
d3.extent(alphabet, (d) => d.doesnotexist) // [undefined, undefined]
linear.range(range)
- 범위가 지정된 경우 scale(척도)의 범위를 지정된 값 배열로 설정하고 이 scale(척도)를 반환한다.
- 배열은 두 개 이상의 요소를 포함해야 하며 domain과 달리 주어진 배열의 요소가 숫자일 필요는 없다.
- 범위를 지정하지 않은 경우 scale의 현재 범위를 반환한다.
const xScale = d3.scaleLinear().range([0, 960]);
2) y축 scale 설정
- 연속적인 숫자를 값으로 가지는 y축은 scaleLinear() 메서드를 선형 척도(linear scale)을 생성한다.
useEffect(() => {
const yScale = d3
.scaleLinear()
.domain([d3.min(data, (d) => d.temp), d3.max(data, (d) => d.temp)] as [number, number])
.range([height - margin.bottom, margin.top])
.nice();
}, []);scaleLinear(domain, range)
- 지정된 domain 및 range를 통해 새로운 선형 척도(linear scale)을 생성한다.
d3.scaleLinear([0, 100], ["red", "blue"])
- 단일 인수가 지정되면 범위로 해석된다. 도메인 또는 범위를 지정하지 않으면 기본값은 [0, 1]로 설정된다.
d3.scaleLinear(["red", "blue"]) // default domain of [0, 1]
min(iterable, accessor)
- 주어진 iterable에서 최소값을 반환한다.
d3.min([3, 2, 1, 1, 6, 2, 4]) // 1
- 최소값을 계산하기 전에 Array.from을 호출하는 것과 유사한 접근자 함수를 지정할 수 있다.
d3.min(alphabet, (d) => d.frequency) // 0.00074
- Math.min과 달리 d3.min은 입력을 숫자로 강제하지 않는다.
d3.min(["bob", "alice", "carol"]) // "alice" d3.min([new Date("2018-01-01"), new Date("2011-03-09")]) // 2011-03-09
max(iterable, accessor)
- 주어진 iterable에서 최대값을 반환한다.
d3.max([3, 2, 1, 1, 6, 2, 4]) // 6
- 최대값을 계산하기 전에 Array.from을 호출하는 것과 유사한 접근자 함수를 지정할 수 있다.
d3.max(alphabet, (d) => d.frequency) // 0.12702
- Math.max와 달리 d3.min은 입력을 숫자로 강제하지 않는다.
d3.max(["bob", "alice", "carol"]) // "carol" d3.max([new Date("2018-01-01"), new Date("2011-03-09")]) // 2018-01-01
linear.nice(count)
- 도메인의 최소값과 최대값을 가장 가까운 반올림 값으로 확장시킨다. (데이터의 최소, 최대값 보다 약간 더 크게 그래프 범위를 늘려줌)
- 도메인에 3개 이상의 값이 있는 경우 첫 번째 값과 마지막 값만 확장시킨다.
const x = d3.scaleLinear([0.241079, 0.969679], [0, 960]).nice(); x.domain(); // [0.2, 1]
- 인수로 count를 전달하면 반올림 값으로 확장시키는 크기를 제어할 수 있다.
const x = d3.scaleLinear([0.241079, 0.969679], [0, 960]).nice(40); x.domain(); // [0.24, 0.98]
3. x, y 축 그리기
-
x축과 y축을 생성하여 렌더링한다.
-
축(axis)을 생성할 때 scale을 넘겨주면 range의 범위를 적절히 판단하여 축을 생성하게 된다.
1) x축 생성
- axisBottom() 메서드를 이용해 x축이 아래에 위치하도록 한다. 여기서 axisBottom()은 axis generator를 만드는 것이기 때문에 실제로 axis를 렌더링하기 위해서는 axis를 추가하고자 하는 곳에 call() 메서드로 호출해야 한다.
useEffect(() => {
const xAxis = (g: d3.Selection<SVGGElement, unknown, null, undefined>) =>
g.attr('transform', `translate(0,${height - margin.bottom})`).call(d3.axisBottom(xScale));
// x 축 그리기
svg.append<SVGGElement>('g').call(xAxis);
}, []);call()
- 지정한 함수를 정확히 한 번 호출하여 인수와 함께 selection을 반환한다. 이것은 손으로 함수를 호출하는 것과 같으나 메소드 체인을 용이하게 한다.
function name(selection, first, last) { selection .attr("first-name", first) .attr("last-name", last); } // name 함수 호출 시 call 미사용 name(d3.selectAll("div"), "John", "Snow"); // name 함수 호출 시 call 사용 d3.selectAll("div").call(name, "John", "Snow");
axisBottom(scale)
- scale을 인수로 받아 아래쪽 방향으로 axis generator(축 생성기)를 만든다. 이 방향에서 눈금(ticks)은 수평 방향의 도메인 아래에 그려진다.
2) y축 생성
- axisLeft() 메서드를 이용해 y축이 왼쪽에 위치하도록 한다.
useEffect(() => {
const yAxis = (g: d3.Selection<SVGGElement, unknown, null, undefined>) =>
g.attr('transform', `translate(${margin.left},0)`).call(d3.axisLeft(yScale));
// y축 그리기
svg.append<SVGGElement>('g').call(yAxis);
}, []);axisLeft(scale)
- scale을 인수로 받아 왼쪽 방향으로 axis generator(축 생성기)를 만든다. 이 방향에서 눈금(ticks)은 수직 방향의 도메인 왼쪽에 그려진다.
4. Line Generator 생성
- line generator를 이용하여 line을 그린다.
useEffect(() => {
const line = d3
.line<ConverDateInterface>()
.x((d) => xScale(d.date))
.y((d) => yScale(d.temp));
}, []);line(x, y)
- 인수로 받은 x, y 접근자를 사용하여 새로운 line generator를 생성한다.
const line = d3.line((d) => x(d.Date), (d) => y(d.Close));
- x 또는 y를 지정하지 않으면 각각의 기본값이 사용된다. 위의 내용을 아래와 같이 보다 명시적으로 표현할 수 있다.
const line = d3.line() .x((d) => x(d.Date)) .y((d) => y(d.Close));
5. Line 그리기
useEffect(() => {
svg
.append('path')
.datum(data)
.attr('fill', 'none')
.attr('stroke', 'steelblue')
.attr('stroke-width', 1.5)
.attr('stroke-linejoin', 'round')
.attr('stroke-linecap', 'round')
.attr('d', line(data));
}, []);selection.append(type)
- type이 string인 경우 해당하는 태그의 새로운 요소를 selection의 가장 마지막 자식으로 추가한다.
d3.selectAll("div").append(() => document.createElement("p")); // 아래는 위와 동일하게 div요소에 p태그를 추가한다. d3.selectAll("div").append("p");
selection.datum(value)
- data가 인자로 주어졌을 때, data 전체를 selection에 있는 모든 DOM element 각각에게 할당한다.
- data가 인자로 주어지지 않은 경우, selection.datum()을 수행하면 selection의 첫 번째 element에 바운드된 datum이 반환된다. 따라서 selection의 DOM element 각각에게 바운드된 datum으로 "a", "b", "c"이 있을 때, selection.datum()을 호출하면 "a"가 반환된다.

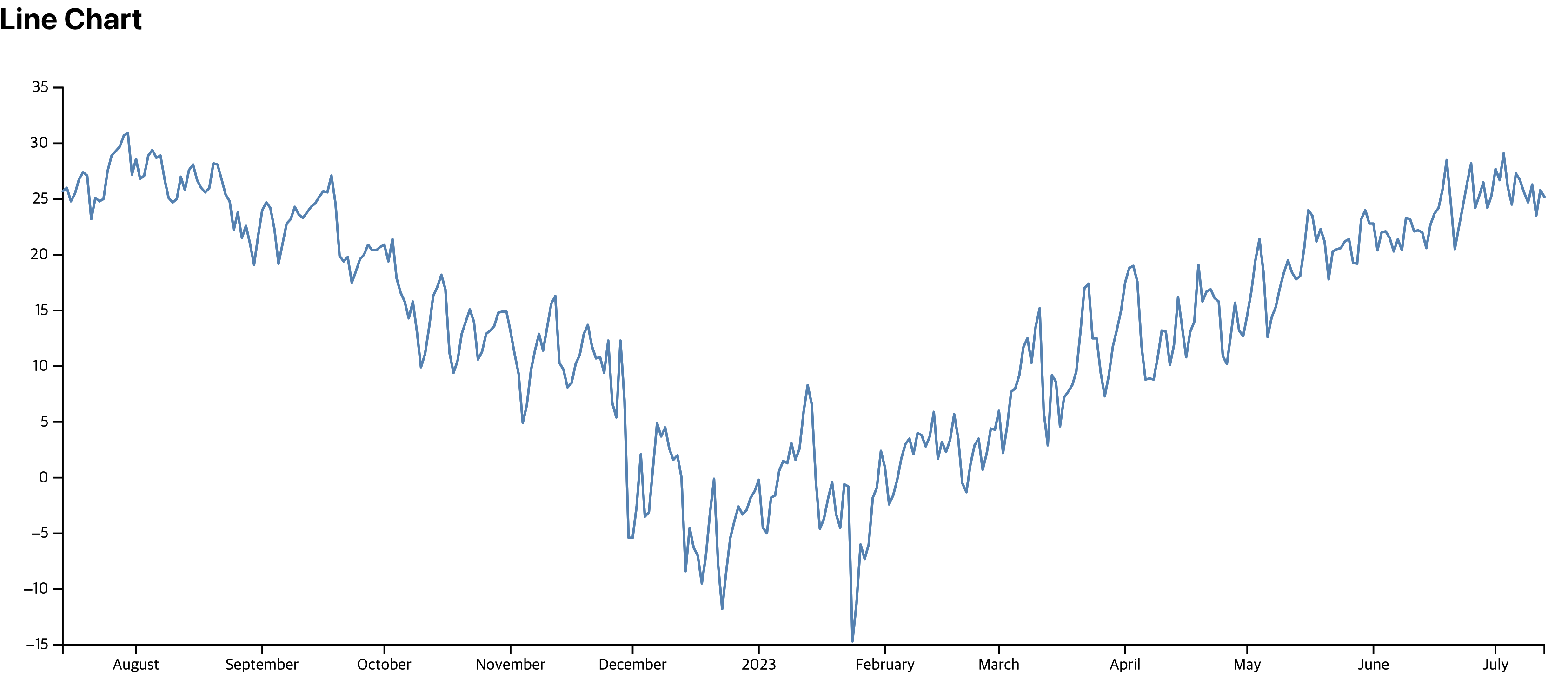

6. 최종 결과
