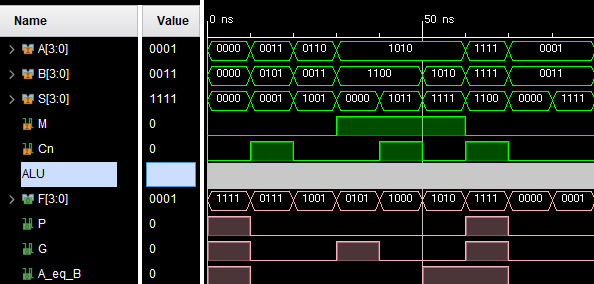

ALU (74181 Circuit)

ALU 74181 Combinational Circuit

위 사진의 Combinational Circuit 을 기반으로 Structural Modeling을 진행

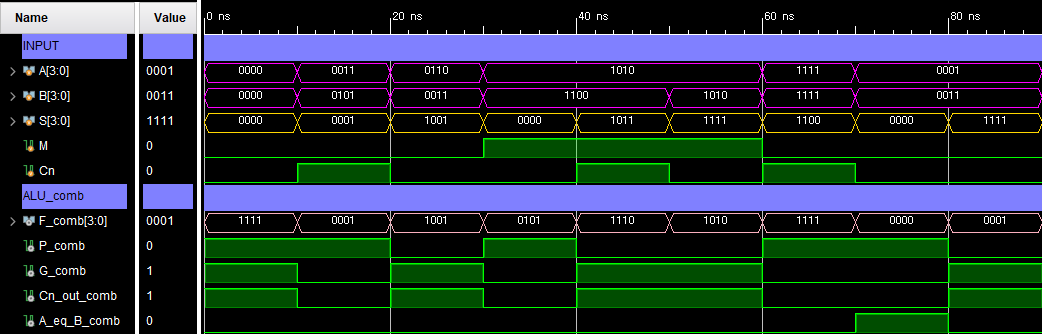

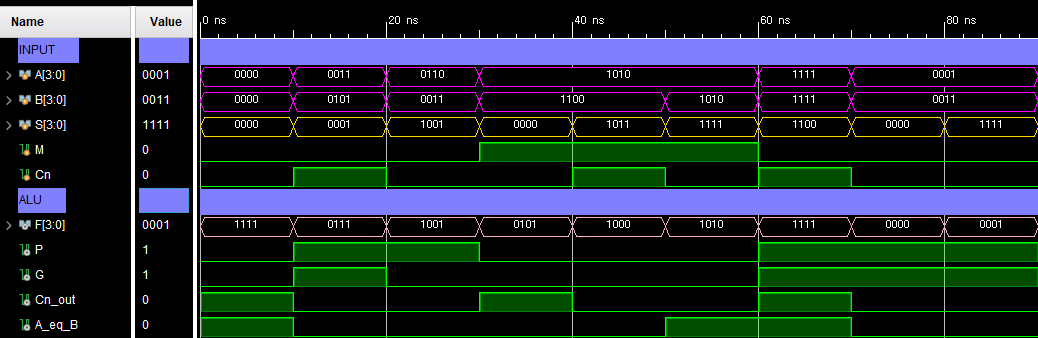

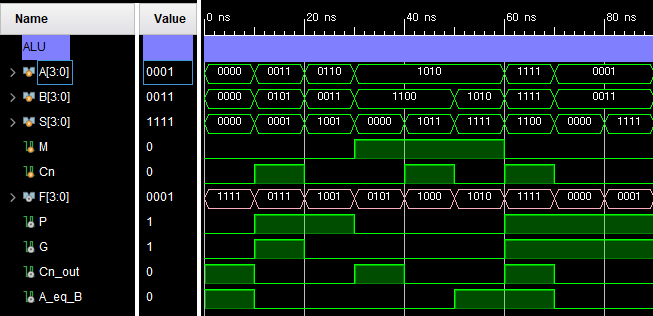

ALU 74181 Datasheet

Active High Inputs & Outputs ($M = 1$, $C_n = 1$)

S3	S2	S1	S0	Logic ($M = 1$)	Arithmetic ($M = 0$, $C_n = 1$)
0	0	0	0	$\overline{A}$	$A$
0	0	0	1	$\overline{A+B}$	$A + B$
0	0	1	0	$\overline{A}B$	$A + \overline{B}$
0	0	1	1	Logical $0$	minus $1$
0	1	0	0	$\overline{A}\overline{B}$	$A$ plus $A\overline{B}$
0	1	0	1	$\overline{B}$	$(A + B)$ plus $A\overline{B}$
0	1	1	0	$A\oplus B$	$A$ minus $B$ minus $1$
0	1	1	1	$A\overline{B}$	$AB$ minus $1$
1	0	0	0	$\overline{A}+B$	$A$ plus $AB$
1	0	0	1	$\overline{A\oplus B}$	$A$ plus $B$
1	0	1	0	$B$	$(A + \overline{B})$ plus $AB$
1	0	1	1	$AB$	$AB$ minus $1$
1	1	0	0	Logical $1$	$A$ plus $A*$
1	1	0	1	$A + \overline{B}$	$(A + B)$ plus $A$
1	1	1	0	$A + B$	$(A + \overline{B})$ plus $A$
1	1	1	1	$A$	$A$ minus $1$

Active Low Inputs & Outputs ($M = 1$, $C_n = 0$)

S3	S2	S1	S0	Logic (M = 1)	Arithmetic ($M = 0$, $C_n = 0$)
0	0	0	0	$\overline{A}$	$A$ minus $1$
0	0	0	1	$\overline{A}\overline{B}$	$AB$ minus $1$
0	0	1	0	$\overline{A}+B$	$A\overline{B}$ minus $1$
0	0	1	1	Logical $1$	minus $1$
0	1	0	0	$\overline{A+B}$	$A$ plus $(A + \overline{B})$
0	1	0	1	$\overline{B}$	$AB$ plus $(A + \overline{B})$
0	1	1	0	$\overline{A\oplus B}$	$A$ minus $B$ minus $1$
0	1	1	1	$A$ + $\overline{B}$	$A + \overline{B}$
1	0	0	0	$\overline{A}B$	$A$ plus $(A + B)$
1	0	0	1	$\overline{A\oplus B}$	$A$ plus $B$
1	0	1	0	$B$	$A\overline{B} (A + B)$
1	0	1	1	$A + B$	$A + B$
1	1	0	0	Logical $0$	$A$ plus $A*$
1	1	0	1	$A\overline{B}$	$AB$ plus $A$
1	1	1	0	$AB$	$A\overline{B}$ plus $A$
1	1	1	1	$A$	$A$
