ZIP 파일 구조

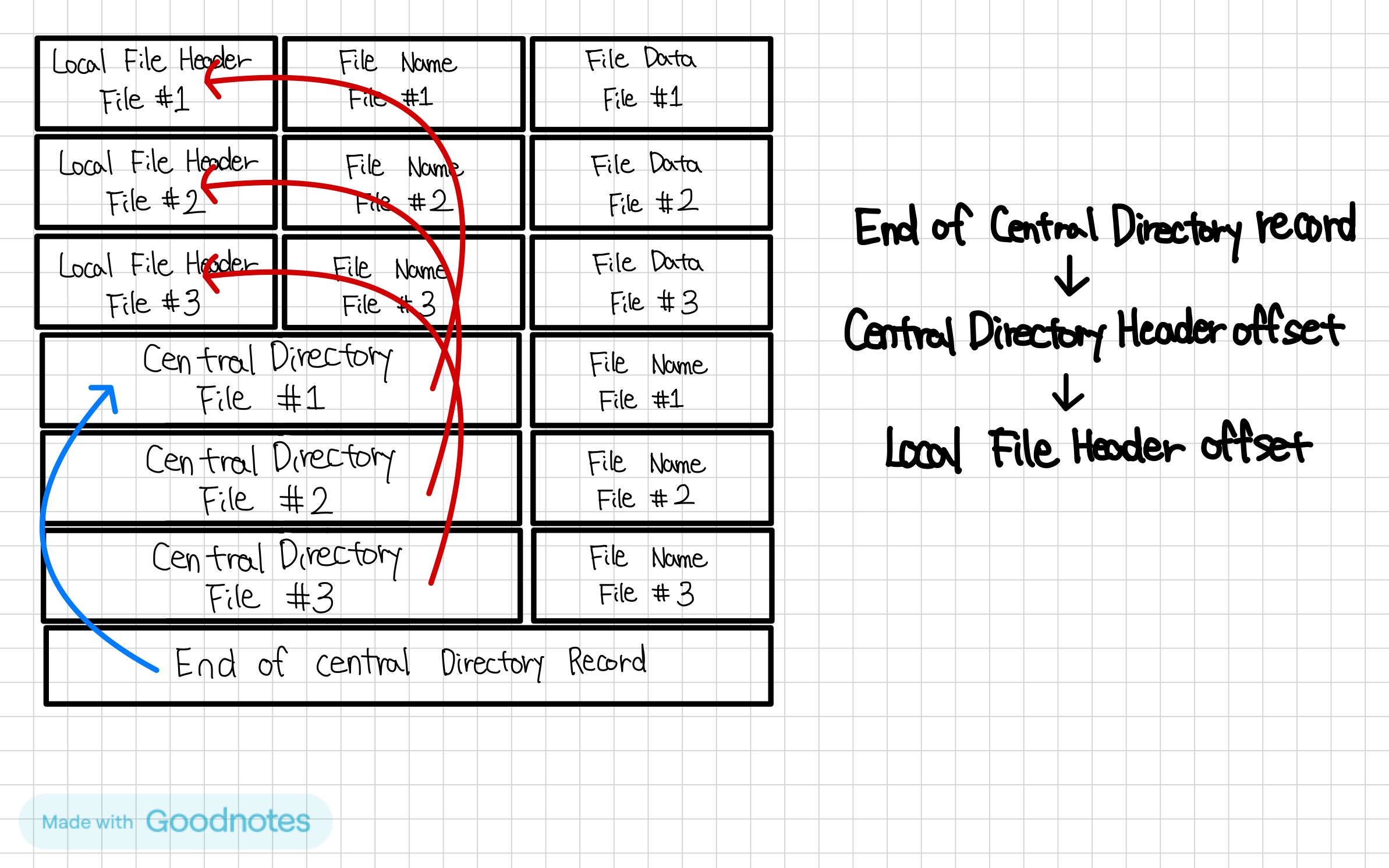

ZIP 파일의 경우 일반적인 구조로 크게 3개의 파일 구조를 가짐.
(Local File Header, Central Directory, End of Central Directory record)
-
ZIP 파일을 최초 실행 시 먼저 End of Central Directory Record 로 이동.
-
End of Central Directory Record 에 들어있는 값을 읽어 Central Directory file Header Offset 으로 이동.
-
Central Directory Header 의 시작 위치부터 값을 따라 이동하며 내부에 존재하는 정보들을 통해서 Central Directory Header 의 개수 만큼 반복하여 Central 4. Directory 에 존재하는 Local Header Offset 에 들어있는 값을 확인하고, End of Central Directory 전 까지 정보를 읽음.
-
확인한 Local Header Offset 의 정보를 토대로 Local Header Offset 으로 이동.
-
Local Header Offset 으로 이동한 뒤 정보를 읽어 해당되는 File Data 로 이동하고, zip 파일 사용자가 zip 파일 내부 압축 데이터를 확인할 수 있게 됨. (즉, 압축해제)
-
Local Header의 개수만큼 N번 반복.
End of central directory record
| offset 기준 | Byte | description |
|---|---|---|
| 0x00 ~ 0x03 | 4 | Signature 0x06054B50 (little endian) : 시그니쳐 |
| 0x04 ~ 0x05 | 2 | Disk Number : 파일이 존재하는 디스크 번호 |
| 0x06 ~ 0x07 | 2 | Disk # w/cd : central directory가 시작되는 disk의 개수 |
| 0x09 ~ 0x09 | 2 | Disk Entries : disk의 central directory의 개수 |
| 0xa ~ 0xb | 2 | Total Entries : central directory의 개수 |
| 0xc ~ 0xf | 4 | Central Directory Size : central directory의 크기 |
| 0x10 ~ 0x13 | 4 | Offset of cd wrt to starting disk : central directory 시작 offset |
| 0x14 ~ 0x15 | 2 | Comment len : file comment 길이 |
| 0x16 ~ 0x16+n | n | ZIP File Comment (Variable) : ZIP 파일 설명 (선택적) |
Central Directory (Central Directory file header)
| offset 기준 | Byte | description |
|---|---|---|
| 0x00 ~ 0x03 | 4 | Signature 0x02014B50 (little endian) : 시그니쳐 |
| 0x04 ~ 0x05 | 2 | Version : upper byte( ), lower byte(zip 사양 버전) |
| 0x06 ~ 0x07 | 2 | Vers. needed : 압축 해제시 필요한 정보 |
| 0x08 ~ 0x09 | 2 | Flags : ZIP 파일에 대한 다양한 속성을 제어하는데 사용 |
| 0xa ~ 0xb | 2 | Compression method : ZIP 파일 내에서 사용된 압축 방식 |
| 0xc ~ 0xd | 2 | File modification time : 파일 수정 시간 |
| 0xe ~ 0xf | 2 | File modification date : 파일 수정 날짜 |
| 0x10 ~ 0x13 | 4 | Crc-32 checksum : crc-32 체크섬 |
| 0x14 ~ 0x17 | 4 | Compressed size : 압축 크기 |
| 0x18 ~ 0x1b | 4 | Uncompressed size : 원본 크기 |
| 0x1c ~ 0x1d | 2 | File name length : 파일 이름 길이 |
| 0x1e ~ 0x1f | 2 | Extra field length : 추가 필드 길이 |
| 0x20 ~ 0x21 | 2 | File comm. len : 파일 코맨트 길이 |
| 0x22 ~ 0x23 | 2 | Disk # start : 파일이 존재하는 디스크 번호 |
| 0x24 ~ 0x25 | 2 | Internal attr. : 내부 속성 값 |
| 0x26 ~ 0x29 | 4 | External attr. : 추가 파일 속성 값 |
| 0x2a ~ 0x2d | 4 | Offset of local header : local header 시작 offset |
| 0x2e ~ 0x2e+n | n | File name : 파일명 |
| 0x2e+n ~ 0x2e+m | m | Extra field : 추가 길이 필드 (선택적) |
| 0x2e+m ~ 0x2e+m+k | k | File comment : ZIP 파일 설명 (선택적) |
Local File Header
| offset 기준 | Byte | description |
|---|---|---|
| 0x00 ~ 0x03 | 4 | Signature 0x04034B50 (little endian) : 시그니쳐 |
| 0x04 ~ 0x05 | 2 | Version : unzip을 하기 위한 버전 |
| 0x06 ~ 0x07 | 2 | Flags : ZIP 파일에 대한 다양한 속성을 제어하는데 사용 |
| 0x08 ~ 0x09 | 2 | Compression method : ZIP 파일 내에서 사용된 압축 방식 |
| 0x0a ~ 0x0b | 2 | File modification time : 파일 수정 시간 |
| 0x0c ~ 0x0d | 2 | File modification date : 파일 수정 날짜 |
| 0x0e ~ 0x11 | 4 | Crc-32 checksum : crc-32 체크섬 |
| 0x12 ~ 0x15 | 4 | Compressed size : 압축 크기 |
| 0x16 ~ 0x19 | 4 | Uncompressed size : 원본 크기 |
| 0x1a ~ 0x1b | 2 | File name length : 파일 이름의 길이 |
| 0x1c ~ 0x1d | 2 | Extra field length : 추가 필드의 길이 |
| 0x1f ~ 0x2f | a | File name : 파일명 (선택적) |
| 0x30 ~ 0x3f | b | Extra field : 추가 길이 필드 (선택적) |
Flags
| 바이트 식별자 | |
|---|---|
| Bit 00 | 암호화된 파일 |
| Bit 01 | 압축 옵션 |
| Bit 02 | 압축 옵션 |
| Bit 03 | 데이터 기술자 |
| Bit 04 | 강화된 디플레이션 |
| Bit 05 | 암축된 패치 데이터 |
| Bit 06 | 강력한 암호화 |
| Bit 07-10 | - |
| Bit 11 | 언어 인코딩 |
| Bit 12 | 예약 |
| Bit 13 | 헤더값을 마스크 |
| Bit 14-15 | 예약 |
Version
| 상위 바이트 | |
|---|---|
| 00 | MS Dos and OS/2 |
| 01 | Amiga |
| 02 | OpenVMS |
| 03 | UNIX |
| 04 | VM/CMS |
| 05 | Atari ST |
| 06 | OS/2 H.P.F.S. |
| 07 | Macintosh |
| 08 | Z-System |
| 09 | CP/M |
| 10 | Window NTFS |
| 11 | MVS |
| 12 | VSE |
| 13 | Acorn Risc |
| 14 | VFAT |
| 15 | alternate MVS |
| 16 | BeOS |
| 17 | Tandem |
| 18 | OS/400 |
| 19 | OS/X |
