1. Assembly Basic

1-1 Data Formats

C declaration / intel data type / suffix / Size
1. char / Byte / b / 1
2. short / Word / w / 2
3. int / Double word / l / 4
4. long / Quod word / q / 8
5. char* / Quad word / q /8
6. float / Single precision / s / 4
7. double / Double precision / d / 8

1-2 Moving data

• movq Src, Dest

  Operand Types
  - immediate : $0x11..
  - register : %rax
  - Memory : (%rax)

  • src, Dest : 둘중 하나 이상은 register가 들어가야함

• Memory Addressing Modes

  D(Rb, Ri,S)
  D : displacement
  Rb : Base register
  Ri : Index register
  S : Scale

  • (Rb + Ri * S) + D

2. Procedures

2-1 Stack

1. FIFO
2. 높은 주소(%rbp) -> 낮은 주소(%rsp)
3. pushq Src : %rsp - 8 이후 스택에 적재
4. pop Dest : %rsp 가 가리키는 값 추출 후 %rsp + 8

2-2 Control Flow

• call label

  1.자동 push (call 다음 명령어 주소 = 복귀 주소)
  2.이후 label로 jump

• ret

  자동으로 pop

  • rip가 ret 주소에 도착할 경우 저절로 스택에 저장된 주소값으로 복귀한 후 %rsp + 8

2-3 Data Flow

• First 6 arguments

  1. 1st arg : %rdi
  2. 2nd arg : %rsi
  3. 3th : %rdx
  4. 4th : %rcx
  5. 5th : %r8
  6. 6th : %r9

  • 추가 arg는 스택에 저장

• return values = %rax에 저장

• Stack Frames

  각 함수별 스택의 공간 할당되고 이를 stack frames라 한다
  %rbp는 Framepointer로써 제일 상단의 주소를 가짐
  함수내의 함수 선언할 경우 %rsp의 값을 %rbp로 바꾼후 차례대로 push...

• caller, callee saved : 함수 호출된후 해당 레지스터의 값의 변조를 예방하기 위해 스택에 저장

  1.caller saved
  - %r10, %r11
  2.callee saved
  - %rbx, %r12, %r13, %r14
  - %rbp: frame pointer지만 callee-saved로도 사용가능

3. Data

3-1 Array

• array T A[L]

  • T : data Type
  • L : length
  • size = T * L




• 연속적으로 메모리에 할당됨



• 접근

  -A[i][j], k = sizeof(datatype) c = columns)
  	- A + (i * c+ j) + k

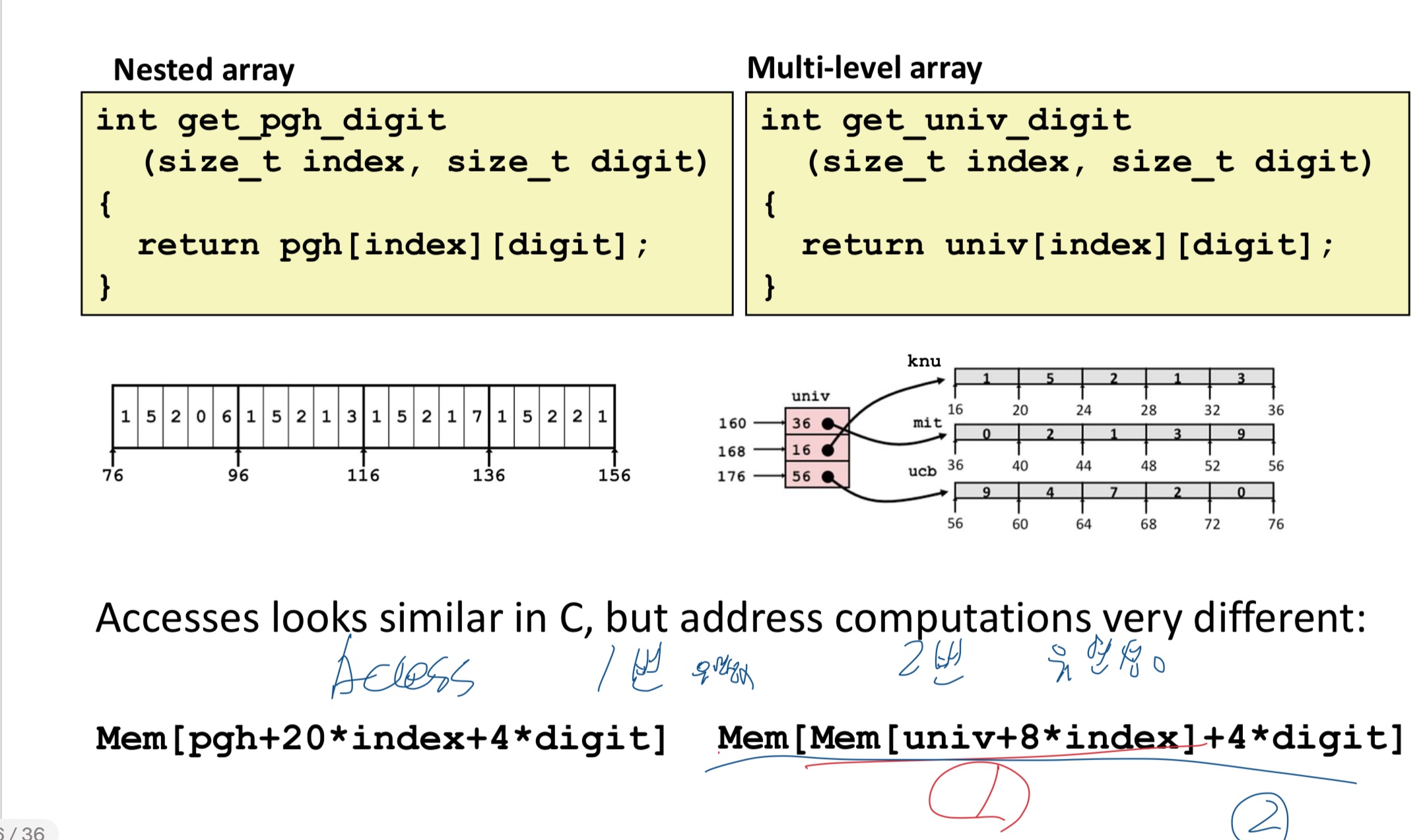

• 포인터 이용과 비교
  • 유연성 측면에서는 포인터로 구현하는 것이 유리
  • 포인터로 구현할시 메모리를 2번 읽어야하므로 효율성 측면에서는 연속적하당이 유리

3-2 structure

• 구조체의 제일 첫번째에 선언된 배열 혹은 요소 접근시 : 주소 + index * size()

• 정렬되지 않은 data들에 대해 정렬하기 위한 패딩값이 생기게됨
  • 기준은 가장큰 byte값을 가지는 자료형을 기준 : double = 8bytes
  • 위 그림에서는 8바이트 기준으로 정렬 이루어져야 함 -> 8 / 8 / 8


• 즉 내림차순으로 정렬하여 선언하는 것이 중요하다


• 구조체 배열 접근 : 구조체 하나 크기 * Index + 접근하고자 하는 element

4. Misc / Advanced Topics

4-1 Memory Layout

1. stack : 8MB limit
2. Heap : 동적할당
3. Data : 전역, static
4. Text, Shared Libraries : read only

4-2 buffer Overflow

버퍼의 용량을 초과한 Index값에 접근하는 경우

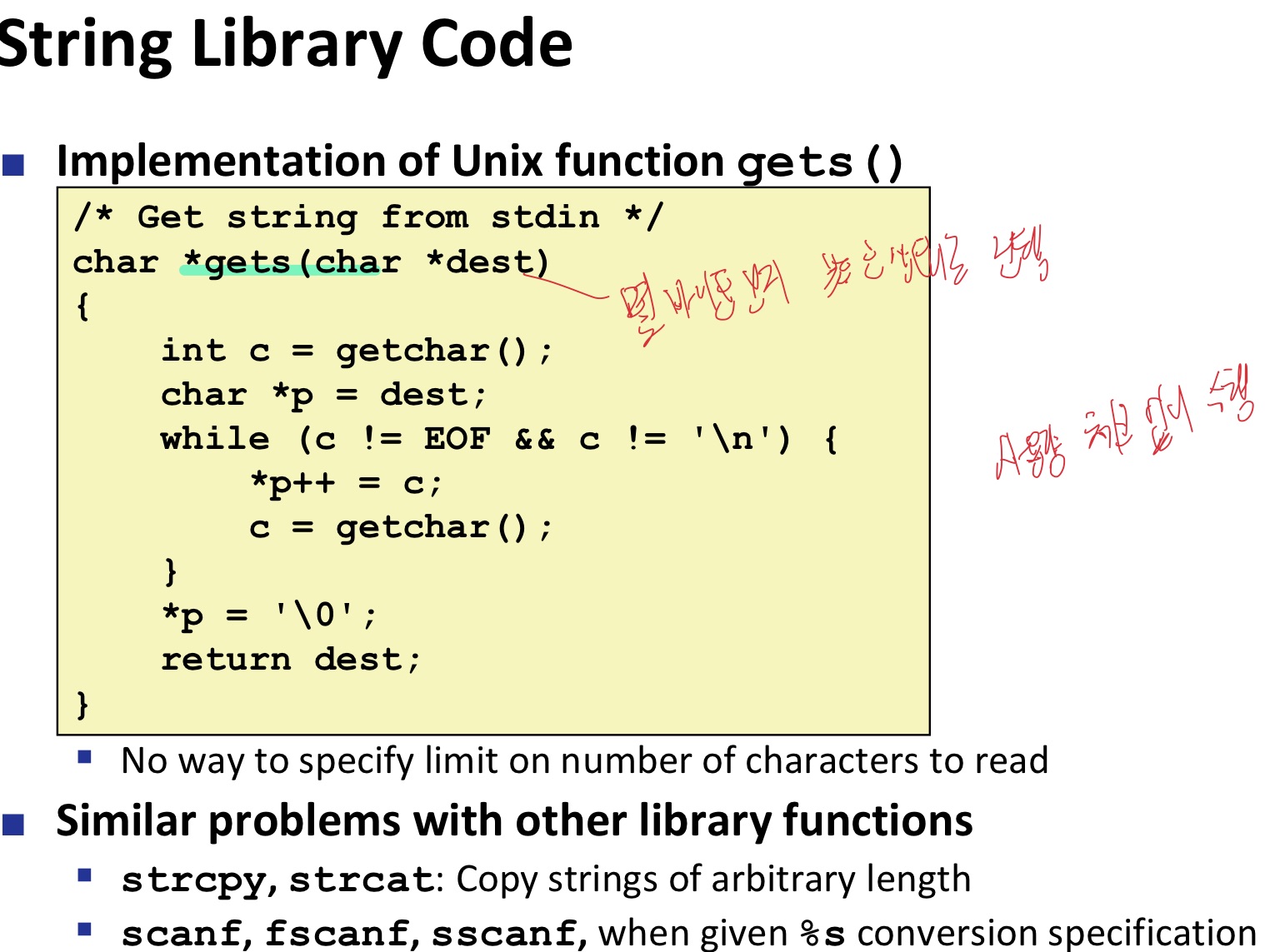

• 위의 그림은 사용량을 체크하지 않았다.
• 취약한 라이브러리 : gets, strcpy, scanf(%s)...
• 보완 : gets -> fgets, strcpy -> strncpy, %s -> %ns)

4-2-1 Avoid

1. Stack addr를 랜덤값으로 변경
2. Stack Canaries : 사이즈 이외의 값에 침범하지 못하도록 설정
   • 카나리 값과 일치하는지 확인한다
3. Shadow Stack
4. memory Tag
