해당 글에서는 프로메테우스에 대한 내용을 학습합니다.
목표: EKS 환경에서 Promtail + Loki + Grafana 로깅을 구성하고, 백엔드 S3에 로그를 적재하도록 구성합니다.
Prometheus
프로메테우스는 오픈 소스 모니터링 및 경보 시스템으로, 주로 시계열 데이터를 수집, 저장, 질의하는 데 특화되어 있습니다.
주요 장점은 아래와 같습니다.
- 시계열 데이터 모델
메트릭을 시간의 변화에 따라 저장하는 것을 시계열 데이터라고 하며, label을 기반으로한 데이터 분류가 가능합니다. - PromQL
질의 언어인 PromQL을 제공하여, 원하는 모니터링 쿼리를 쉽게 작성이 가능합니다. - 자동 서비스 디스커버리
다양한 환경에서 자동으로 모니터링 타겟을 발견해 데이터를 수집하여, 동적인 환경에 적합합니다. - 경보 기능
Alertmanager와 연계하여 경보를 관리하고, 다양한 알림 채널과 통합(Integration)이 가능합니다.
Prometheus 구성
prometheus를 daemon service로 정의후 재동작시킵니다. (node에 접근 가능한 서버에서 동작)
# prometheus를 systemd 통해 데몬서비스로 구성
tee /etc/systemd/system/prometheus.service > /dev/null <<EOF
[Unit]
Description=Prometheus
Wants=network-online.target
After=network-online.target
[Service]
User=prometheus
Group=prometheus
Type=simple
ExecStart=/usr/local/bin/prometheus \
--config.file=/etc/prometheus/prometheus.yml \
--storage.tsdb.path=/var/lib/prometheus \
--web.listen-address=0.0.0.0:9090
[Install]
WantedBy=multi-user.target
EOF
# 서비스 재동작
systemctl daemon-reload
systemctl enable --now prometheus
systemctl status prometheus
ss -tnlp확인 결과, 정상적으로 데몬서비스로 동작하고 있습니다.
node_exporter 설치
node_exporter도 설치 후, 데몬서비스로 등록합니다
tee /etc/systemd/system/node_exporter.service > /dev/null <<EOF
[Unit]
Description=Node Exporter
Documentation=https://prometheus.io/docs/guides/node-exporter/
Wants=network-online.target
After=network-online.target
[Service]
User=node_exporter
Group=node_exporter
Type=simple
Restart=on-failure
ExecStart=/usr/local/bin/node_exporter \
--web.listen-address=:9200
[Install]
WantedBy=multi-user.target
EOFprometheus 설정에 수집 대상인 target "node_exporter"를 추가합니다.
# prometheus.yml 수정
cat << EOF >> /etc/prometheus/prometheus.yml
- job_name: 'node_exporter'
static_configs:
- targets: ["127.0.0.1:9200"]
labels:
alias: 'myec2'
EOF
# prometheus 데몬 재기동
systemctl restart prometheus.service
systemctl status prometheusprometheus를 웹에서 접근합니다.
echo -e "http://$(curl -s ipinfo.io/ip):9090"

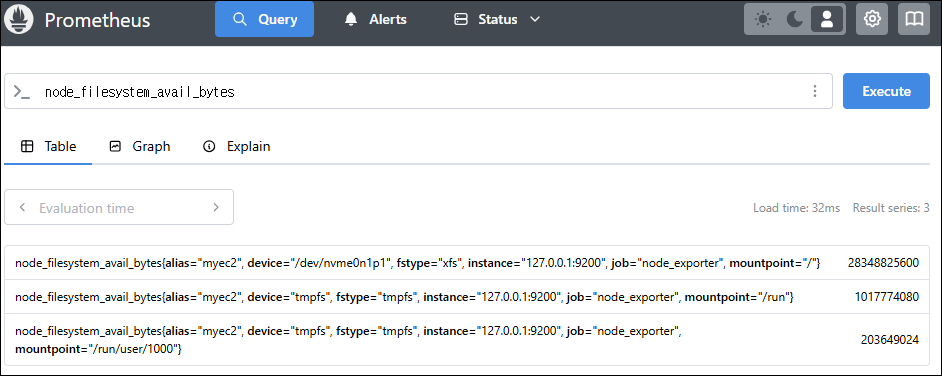

# http://43.202.60.18:9090node와 관련된 메트릭을 쿼리해봅니다.
# query
rate(node_cpu_seconds_total{mode="system"}[1m])
node_filesystem_avail_bytes
rate(node_network_receive_bytes_total[1m])
Prometheus stack
kube-prometheus-stack은 Prometheus Operator를 사용하여 Prometheus를 통한 간편한 종단 간 Kubernetes 클러스터 모니터링을 제공하기 위해 Kubernetes 매니페스트, Grafana 대시보드, Prometheus 규칙을 문서와 스크립트와 결합하여 수집합니다.
해당 stack은 helm chart를 통해 구성하도로 하겠습니다.
helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
# 파라미터 파일 생성
cat <<EOT > monitor-values.yaml
prometheus:
prometheusSpec:
scrapeInterval: "15s"
evaluationInterval: "15s"
podMonitorSelectorNilUsesHelmValues: false
serviceMonitorSelectorNilUsesHelmValues: false
retention: 5d
retentionSize: "10GiB"
storageSpec:
volumeClaimTemplate:
spec:
storageClassName: gp3
accessModes: ["ReadWriteOnce"]
resources:
requests:
storage: 30Gi
ingress:
enabled: true
ingressClassName: alb
hosts:
- prometheus.$MyDomain
paths:
- /*
annotations:
alb.ingress.kubernetes.io/scheme: internet-facing
alb.ingress.kubernetes.io/target-type: ip
alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
alb.ingress.kubernetes.io/certificate-arn: $CERT_ARN
alb.ingress.kubernetes.io/success-codes: 200-399
alb.ingress.kubernetes.io/load-balancer-name: myeks-ingress-alb
alb.ingress.kubernetes.io/group.name: study
alb.ingress.kubernetes.io/ssl-redirect: '443'
grafana:
defaultDashboardsTimezone: Asia/Seoul
adminPassword: prom-operator
ingress:
enabled: true
ingressClassName: alb
hosts:
- grafana.$MyDomain
paths:
- /*
annotations:
alb.ingress.kubernetes.io/scheme: internet-facing
alb.ingress.kubernetes.io/target-type: ip
alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
alb.ingress.kubernetes.io/certificate-arn: $CERT_ARN
alb.ingress.kubernetes.io/success-codes: 200-399
alb.ingress.kubernetes.io/load-balancer-name: myeks-ingress-alb
alb.ingress.kubernetes.io/group.name: study
alb.ingress.kubernetes.io/ssl-redirect: '443'
persistence:
enabled: true
type: sts
storageClassName: "gp3"
accessModes:
- ReadWriteOnce
size: 20Gi
alertmanager:
enabled: false
defaultRules:
create: false
kubeControllerManager:
enabled: false
kubeEtcd:
enabled: false
kubeScheduler:
enabled: false
prometheus-windows-exporter:
prometheus:
monitor:
enabled: false
EOT
cat monitor-values.yaml
helm install kube-prometheus-stack prometheus-community/kube-prometheus-stack --version 69.3.1 \
-f monitor-values.yaml --create-namespace --namespace monitoringhelm list 확인 시, 정상적으로 chart 구성 완료 되었습니다.
그라파나도 접근해 보겠습니다. (ID/PW는 yaml에 설정한 파라메타 참고)

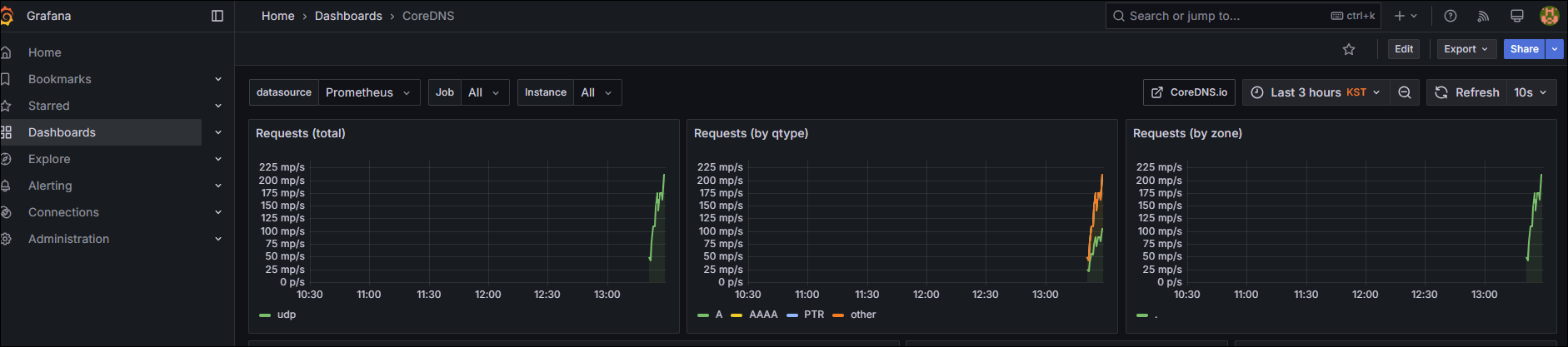

echo -e "https://grafana.$MyDomain"OOTB로 생성되어 있는 CoreDNS Dashboard로 접근 시, chart를 설치한 시점부터, 데이터가 집계되고 있음을 확인 가능합니다.
❓잠깐! 프로메테우스, 그라파나는 어떻게 접근이 가능하게 되는 것일까요?
이유는 위에서 yaml로 정의한 value 파일의 ingress 설정 때문입니다.
⁉️ 아마존 EKS의 컨트롤 플레인(Etcd, kube-scheduler, kube-controller-manager)은 AWS에서 관리하기 때문에, 일반적으로는 해당 구성 요소의 메트릭 엔드포인트가 사용자에게 직접 노출되지 않는다는 사실을 참고하시기 바랍니다.
PLG Stack
Grafana 구성
Grafana Helm Chart 등록 및 업데이트
helm repo add grafana <https://grafana.github.io/helm-charts>
helm repo updateGrafana Helm values.yaml 작성
persistence:
enabled: true
size: 10Gi
storageClassName: gp2
type: pvc
rbac:
namespaced: true
pspEnabled: false
replicas: 1
adminPassword: admin
adminUser: adminGrafana 설치
helm install grafana -n monitoring grafana/grafana -f grafana.yamlLoki 구성 전 IRSA 설정
IRSA를 통해 Loki가 S3 버킷의 권한을 얻도록 합니다.
IAM Policy를 생성합니다.
{
"Version": "2012-10-17",
"Statement": [
{
"Sid": "LokiStorage",
"Effect": "Allow",
"Action": [
"s3:ListBucket",
"s3:PutObject",
"s3:GetObject",
"s3:DeleteObject"
],
"Resource": [
"arn:aws:s3:::{bucket_name}",
"arn:aws:s3:::{bucket_name}/*"
]
}
]
}
IAM Role 생성 후, 이전에 생성한 Policy를 Role에 등록합니다.
{
"Version": "2012-10-17",
"Statement": [
{
"Effect": "Allow",
"Principal": {
"Federated": "arn:aws:iam::{account_id}:oidc-provider/oidc.eks.{region}.amazonaws.com/id/{oidc}"
},
"Action": "sts:AssumeRoleWithWebIdentity",
"Condition": {
"StringEquals": {
"oidc.eks.{region}.amazonaws.com/id/{oidc}:sub": "system:serviceaccount:{namespace}:loki",
"oidc.eks.{region}.amazonaws.com/id/{oidc}:aud": "sts.amazonaws.com"
}
}
},
{
"Effect": "Allow",
"Principal": {
"Federated": "arn:aws:iam::{account}:oidc-provider/oidc.eks.{region}.amazonaws.com/id/{oidc}"
},
"Action": "sts:AssumeRoleWithWebIdentity",
"Condition": {
"StringEquals": {
"oidc.eks.{region}.amazonaws.com/id/{oidc}:sub": "system:serviceaccount:{namespace}:loki-compactor",
"oidc.eks.{region}.amazonaws.com/id/{oidc}:aud": "sts.amazonaws.com"
}
}
}
]
}Loki 구성
Loki Helm values.yaml을 작성합니다.
Loki는 Promtail에서 수집된 로그를 보관하는 도구입니다.
loki:
server:
http_listen_port: 3100
grpc_server_max_recv_msg_size: 8938360
grpc_server_max_send_msg_size: 8938360
structuredConfig:
auth_enabled: false
compactor:
apply_retention_interval: 1h
compaction_interval: 10m
retention_delete_delay: 2h
retention_delete_worker_count: 150
retention_enabled: true
shared_store: s3
working_directory: /var/loki/compactor
limits_config:
max_global_streams_per_user: 100000
max_streams_per_user: 100000
reject_old_samples: false
retention_period: 30d
per_stream_rate_limit: 3MB
per_stream_rate_limit_burst: 10MB
max_query_parallelism: 90
ingestion_rate_mb: 512
ingestion_burst_size_mb: 1024
ingester:
max_transfer_retries: 0
chunk_idle_period: 10m ## chunk 파일의 업로드 주기
chunk_target_size: 1572864
max_chunk_age: 2h
chunk_encoding: snappy
lifecycler:
ring:
kvstore:
store: memberlist
replication_factor: 3
heartbeat_timeout: 10m
wal:
dir: /var/loki/wal
replay_memory_ceiling: 800mb
storage_config:
aws:
region: {region}
bucketnames: {bucket_name}
s3forcepathstyle: false
insecure: false
tsdb_shipper:
shared_store: s3
active_index_directory: /var/loki/tsdb-index
cache_location: /var/loki/tsdb-cache
index_queries_cache_config:
memcached:
batch_size: 100
parallelism: 100
schema_config:
configs:
- from: 2023-10-31
store: tsdb
object_store: s3
schema: v12
index:
prefix: loki_index_
period: 24h
chunk_store_config:
max_look_back_period: 48h
chunk_cache_config:
memcached:
batch_size: 100
parallelism: 100
write_dedupe_cache_config:
memcached:
batch_size: 100
parallelism: 100
querier:
max_concurrent: 16
query_scheduler:
max_outstanding_requests_per_tenant: 32768
serviceAccount:
create: true
name: "loki"
annotations:
"eks.amazonaws.com/role-arn": "{IAM Role ARN}"
automountServiceAccountToken: true
ingester:
replicas: 3
maxUnavailable: 1
resources:
requests:
cpu: 100m
memory: 256Mi
limits:
memory: 1Gi
persistence:
enabled: true
claims:
- name: data
size: 10Gi
storageClass: gp2
distributor:
resources:
requests:
cpu: 100m
memory: 256Mi
limits:
memory: 256Mi
querier:
resources:
requests:
cpu: 100m
memory: 512Mi
limits:
memory: 512Mi
queryFrontend:
resources:
requests:
cpu: 100m
memory: 512Mi
limits:
memory: 512Mi
gateway:
resources:
requests:
cpu: 100m
memory: 512Mi
limits:
memory: 512Mi
compactor:
enabled: true
serviceAccount:
create: true
name: "loki-compactor"
annotations:
"eks.amazonaws.com/role-arn": "{IAM Role ARN}"
automountServiceAccountToken: true
indexGateway:
enabled: true
memcachedChunks:
enabled: true
extraArgs:
- -I 32m
memcachedFrontend:
enabled: true
extraArgs:
- -I 32m
memcachedIndexQueries:
enabled: true
extraArgs:
- -I 32mLoki를 설치합니다.
helm install loki -n monitoring grafana/loki-distributed -f loki.yamlPromtail Helm values.yaml 파일을 작성합니다.
Promtail은 노드에 저장된 Pod의 로그를 수집하여 Grafana Loki로 전송하는 도구입니다.
URL 항목에는 Loki 구성 시, Gateway가 구성되며 해당 사항의 K8S DNS 주소를 기재하면 됩니다.
config:
clients:
- url: <http://loki-loki-distributed-gateway/loki/api/v1/push> Loki를 Grafana Data Source로 추가

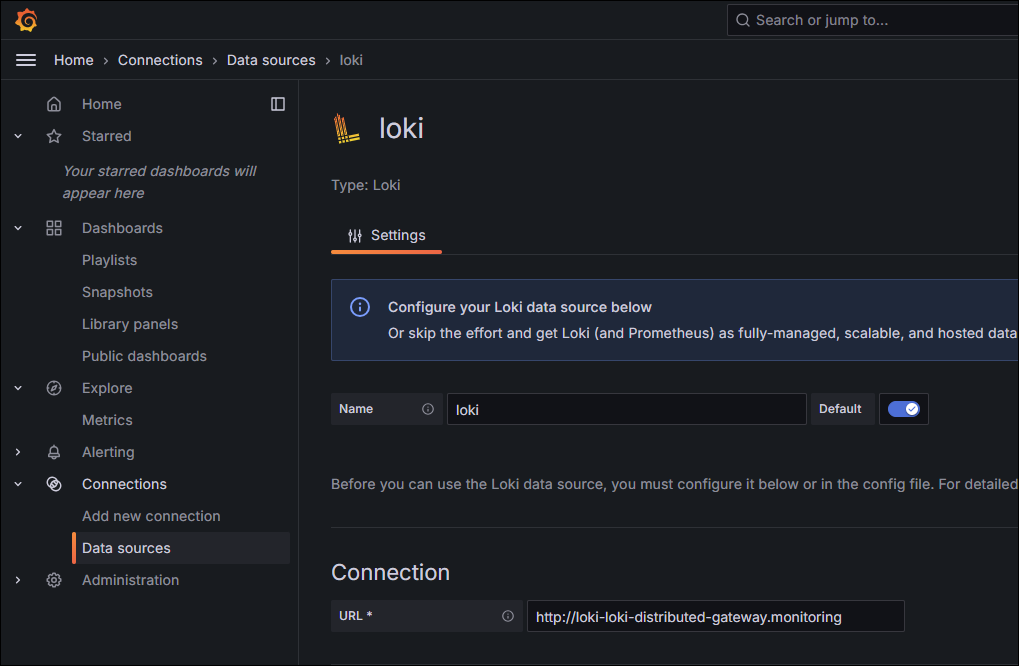

Connection URL에 DNS 주소 등록 후, Save & test 클릭합니다.

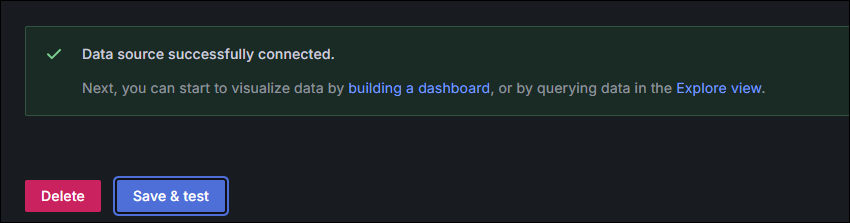

정상적으로 등록된 모습입니다.

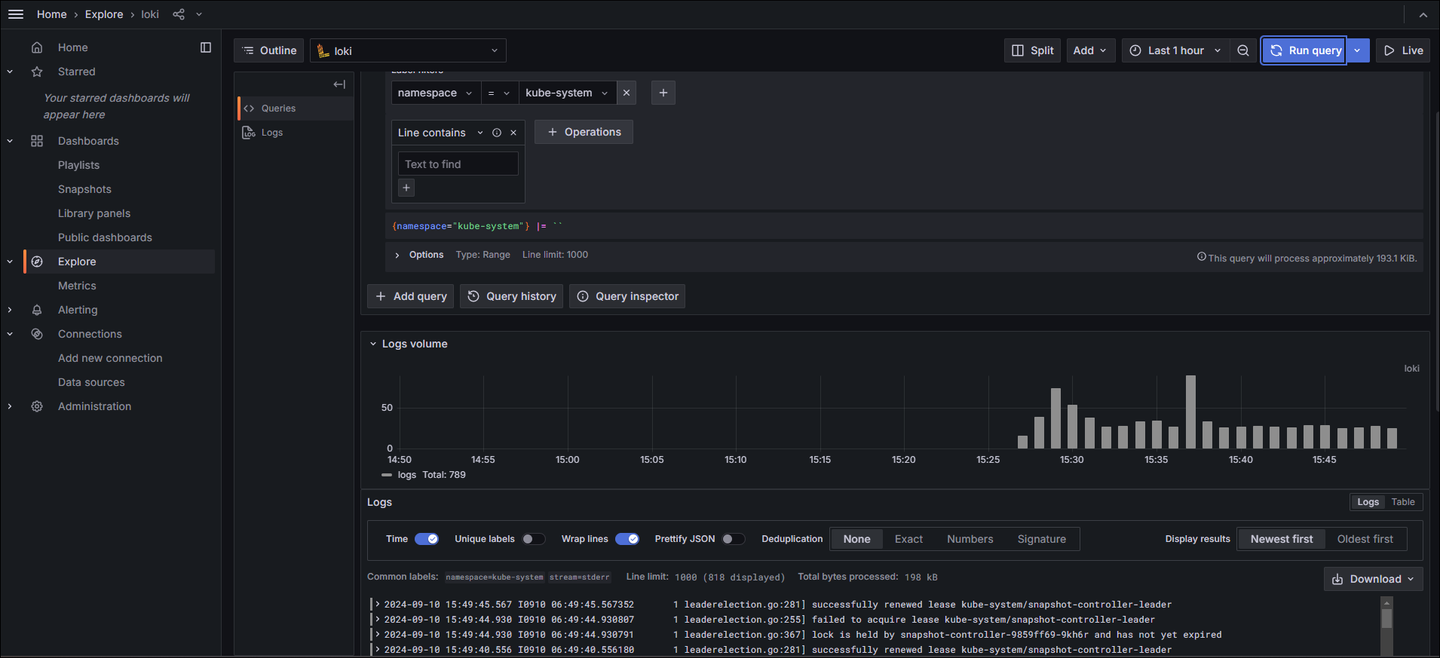

원하는 쿼리를 통해 로그를 확인할 수 있습니다.

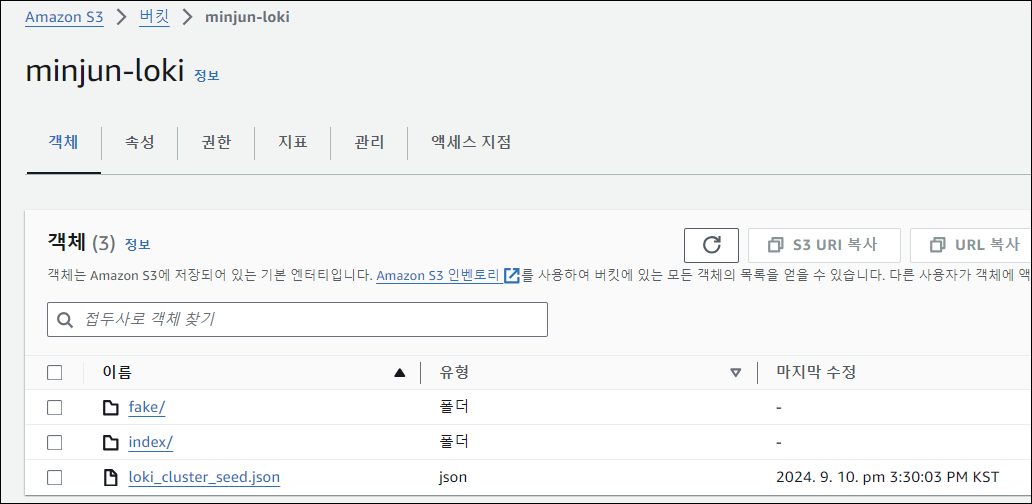

로그 S3 적재 확인

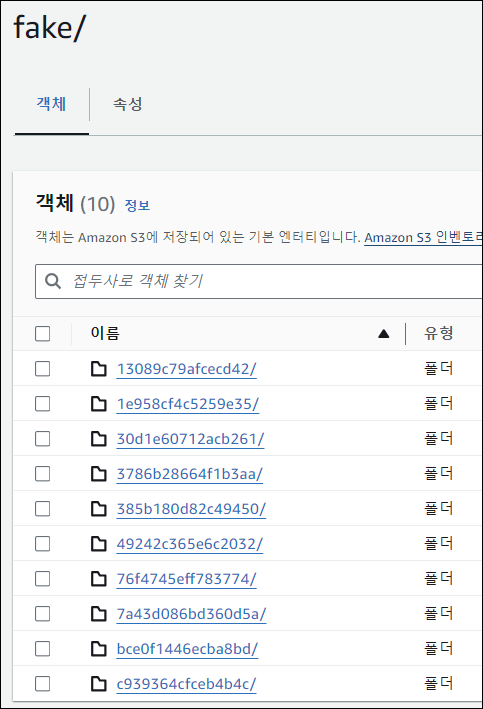

fake 디렉토리가 생성되며, 해당 디렉토리 안에 chunk 로그 파일이 설정된 10분 주기로 적재되고 있습니다.

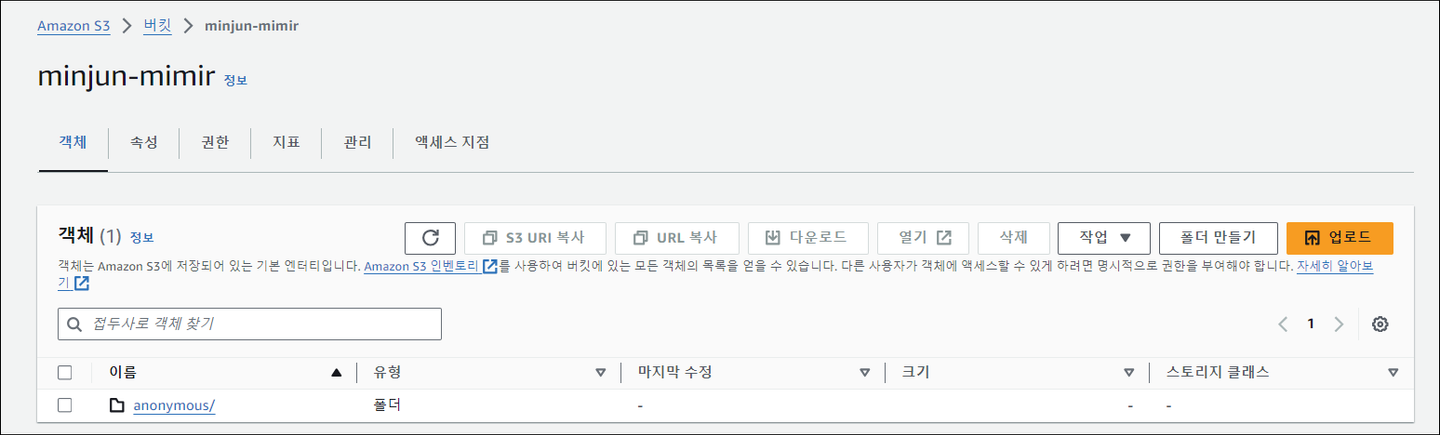

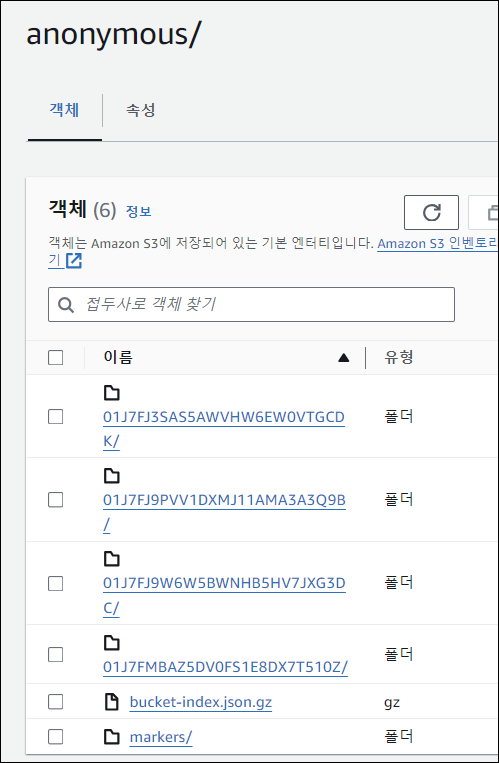

번외) Mimir 구성
Mimir는 Prometheus, Opentelemetry등의 도구로 데이터를 전달 받고, 받은 데이터를 샤딩 및 복제하여 보관하는 도구입니다.
아래 파일 내용 중, ServiceAccount, Role ARN, bucket_name, endpoint, region만 변경하면 되며, 경우에 따라 global.dnsService의 DNS 명을 수정해야할 수 도 있습니다.
serviceAccount:
create: true
name: "mimir-sa"
annotations:
eks.amazonaws.com/role-arn: arn:aws:iam::{account_id}:role/minjun-mimir-role
mimir:
structuredConfig:
usage_stats:
enabled: false
installation_mode: helm
blocks_storage:
backend: s3
bucket_store:
sync_dir: /data/tsdb-sync
s3:
bucket_name: minjun-mimir ##
endpoint: s3.ap-northeast-1.amazonaws.com ##
region: ap-northeast-1 ##
insecure: false
tsdb:
dir: /data/tsdb
compactor:
data_dir: /data
multitenancy_enabled: false
frontend:
align_queries_with_step: true
log_queries_longer_than: 10s
ingester:
instance_limits:
max_ingestion_rate: 0
ring:
final_sleep: 0s
num_tokens: 512
ingester_client:
grpc_client_config:
max_recv_msg_size: 104857600
max_send_msg_size: 104857600
server:
log_level: debug
grpc_server_max_concurrent_streams: 1000
grpc_server_max_recv_msg_size: 104857600
grpc_server_max_send_msg_size: 104857600
limits:
ingestion_rate: 80000
max_global_series_per_metric: 0
max_global_series_per_user: 0
max_label_names_per_series: 100
memberlist:
abort_if_cluster_join_fails: false
compression_enabled: false
runtime_config:
file: /var/{{ include "mimir.name" . }}/runtime.yaml
minio:
enabled: false
querier:
replicas: 2
alertmanager:
enabled: false
ruler:
enabled: false
ingester:
zoneAwareReplication:
enabled: false
persistentVolume:
enabled: false
global:
dnsService: kube-dns
dnsNamespace: kube-system
clusterDomain: cluster.local.
store_gateway:
zoneAwareReplication:
enabled: false
persistentVolume:
enabled: false
compactor:
persistentVolume:
enabled: false
nginx:
enabled: true
replicas: 1
nginxConfig:
# @default -- See values.yaml
file: |
worker_processes 5; ## Default: 1
error_log /dev/stderr {{ .Values.nginx.nginxConfig.errorLogLevel }};
pid /tmp/nginx.pid;
worker_rlimit_nofile 8192;
events {
worker_connections 4096; ## Default: 1024
}
http {
client_body_temp_path /tmp/client_temp;
proxy_temp_path /tmp/proxy_temp_path;
fastcgi_temp_path /tmp/fastcgi_temp;
uwsgi_temp_path /tmp/uwsgi_temp;
scgi_temp_path /tmp/scgi_temp;
...

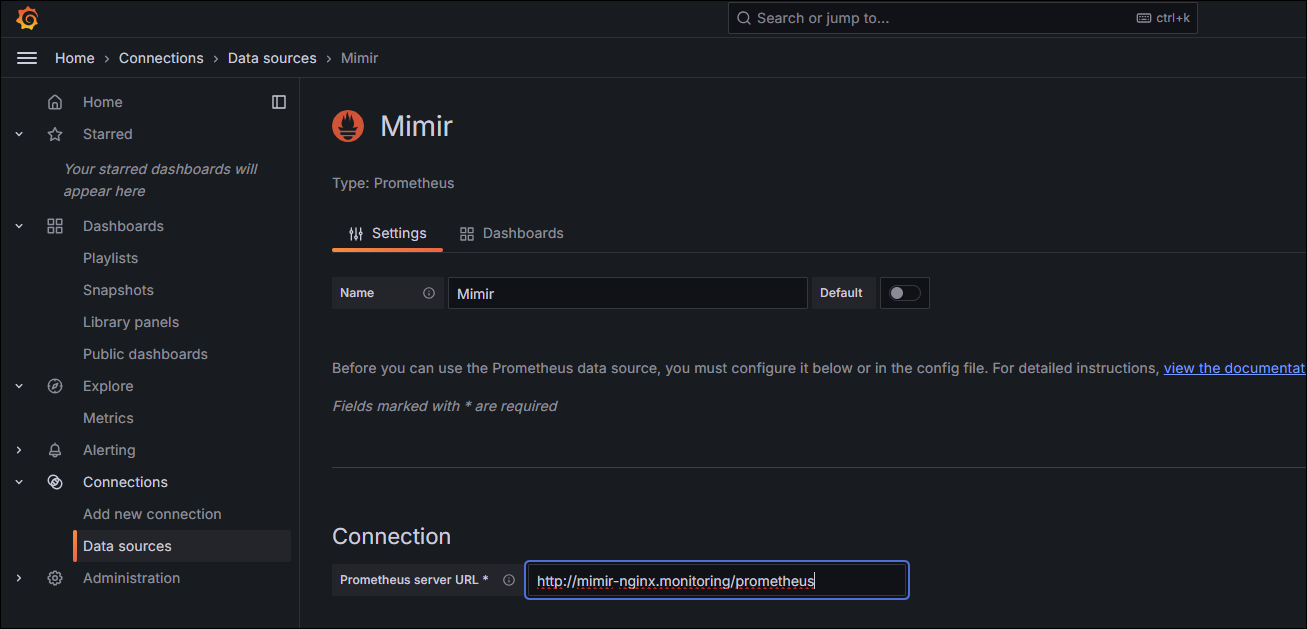

Mimir를 Grafana Data Source로 추가
Connection URL에 DNS 주소 등록 후, Save & test 클릭합니다.

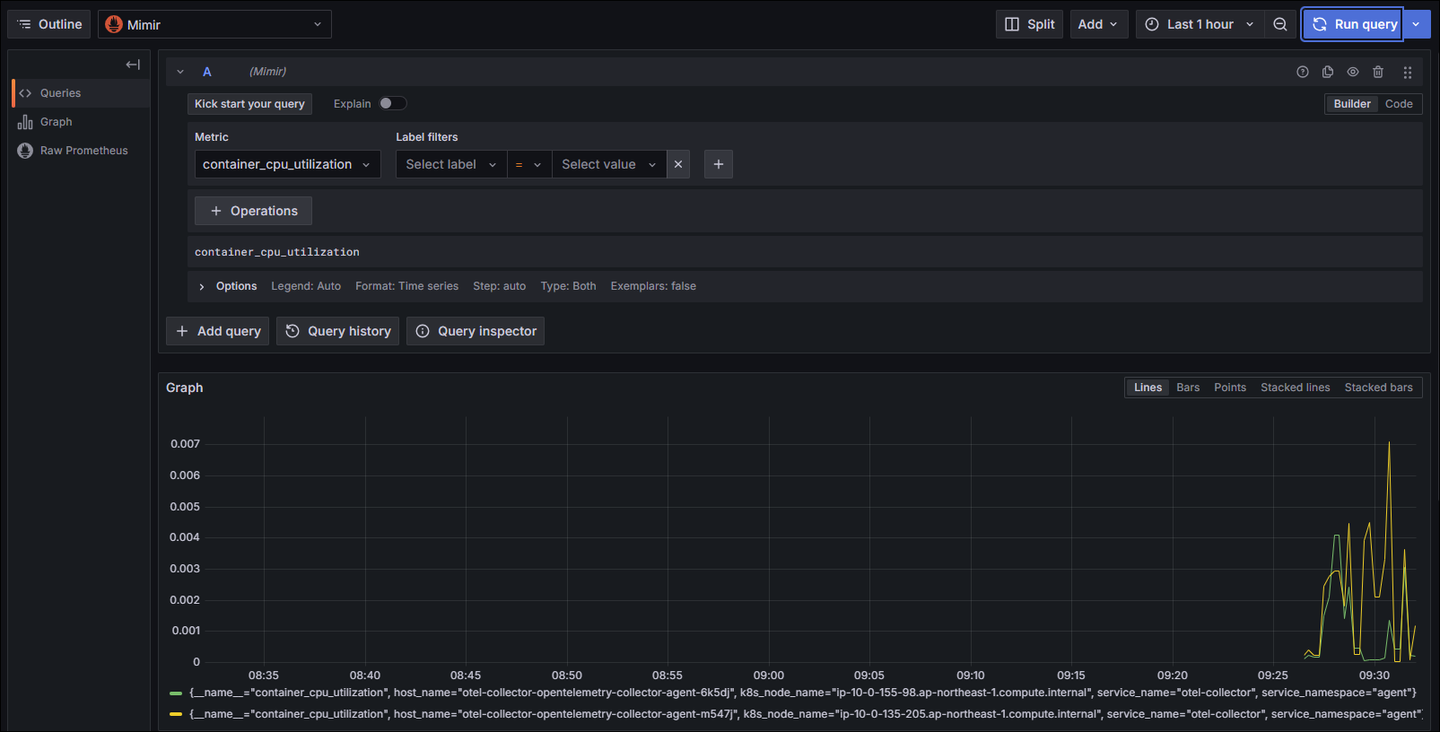

원하는 쿼리를 통해 메트릭을 확인할 수 있습니다.
데이터 S3 적재 확인
anonymous 디렉토리가 생성되며, 약 2시간 후에 해당 디렉토리 안에 data 파일이 적재됩니다.
바교망
