Network Layer
- 패킷을 목적지로 라우팅함
- IP 주소를 사용해 네트워크 간 통신을 관리함
- 프로토콜 :
IP - Protocol Data Unit :
Packet
IP
- 네트워크 계층의 프로토콜
- 호스트는 각자의 IP 주소를 가짐
- 패킷은 송신자와 수신자를 나타내는 IP 헤더를 가짐
- best effort : 신뢰성을 보장하지 않음
- IPv4
- 32비트를 8비트 단위로 점을 찍어 표기함
- ex)
192.168.0.1
- IPv6
- 64비트를 16비트 단위로 점을 찍어 표기함
- 더 많은 주소 공간을 제공하여 IP 주소 부족 문제 해결
- ex)
2001:0db8:85a3:0000:0000:8a2e:0370:7334

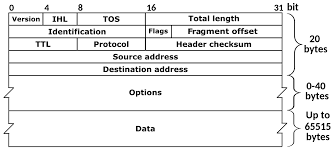

IP 헤더
- version : IP의 버전
- TTL : IP 데이터그램이 몇 번 전달될 수 있는지 정함
ex)TTL=1인 데이터그램을 받은 라우터는 ICMP 시간 초과 메세지로 응답함 - protocol : 데이터에 어떤 전송 계층 프로토콜이 포함되어 있는지
ex)protocol=6이라면 TCP /protocol=1이라면 ICMP - source address : 패킷의 발신자 IP
- destination address : 패킷의 수신자 IP
- fragment offset : 데이터그램이 분할된 경우, 현재 프래그먼트의 위치를 나타냄
- flags : 패킷의 분할 및 재조합 여부를 나타냄
ICMP
- IP는 신뢰성을 보장하지 않기 대문에 네트워크 장애나 라우터의 에러에 대처하지 못함
- ICMP 는 네트워크 상에서 발생한 문제 상황을 알리는 프로토콜
- IP 헤더에

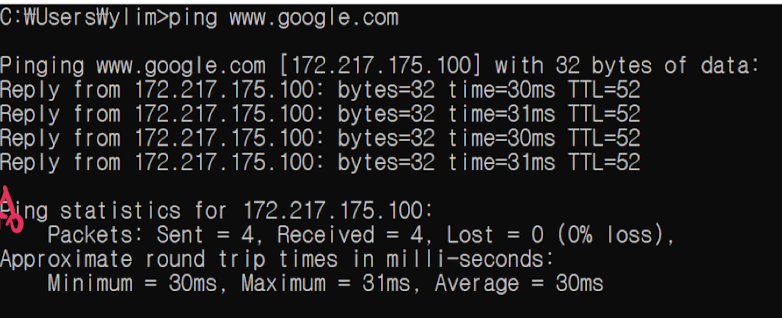

protocol=1인 경우 - 상태조회를 위해 사용하기도 함 ex)
ping,traceroute

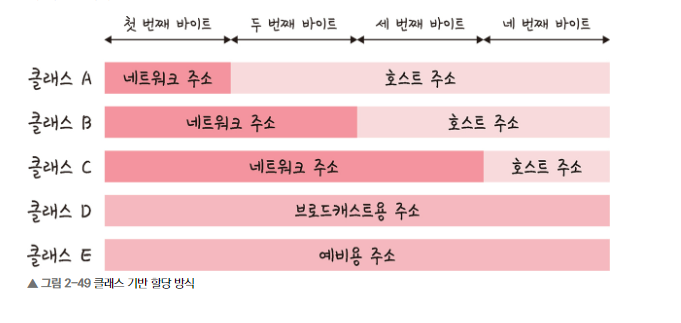

IP 주소 체계
-
클래스 A/B/C 는 일대일 통신으로 사용됨
-
네트워크 주소 : 네트워크 식별자
-
호스트 주소 : 호스트 식별자
-
네트워크 크기는 클래스 A > 클래스 B > 클래스 C 순
-
ClassA
- 7비트가 네트워크 식별자
- 한 네트워크에 가장 많은 호스트를 수용 가능
-
ClassB
- 14비트가 네트워크 식별자
- 한 네트워크에 2^16 - 2 개의 호스트 수용
-
ClassC
- 21 비트의 네트워크 식별자
- 한 네트워크에 2^8 - 2 개의 호스트 수용
- x.x.x.0: 네트워크 자체를 나타내는 네트워크 주소
- x.x.x.255: 네트워크에 속한 모든 장치로 데이터를 브로드캐스트할 때 사용됨
