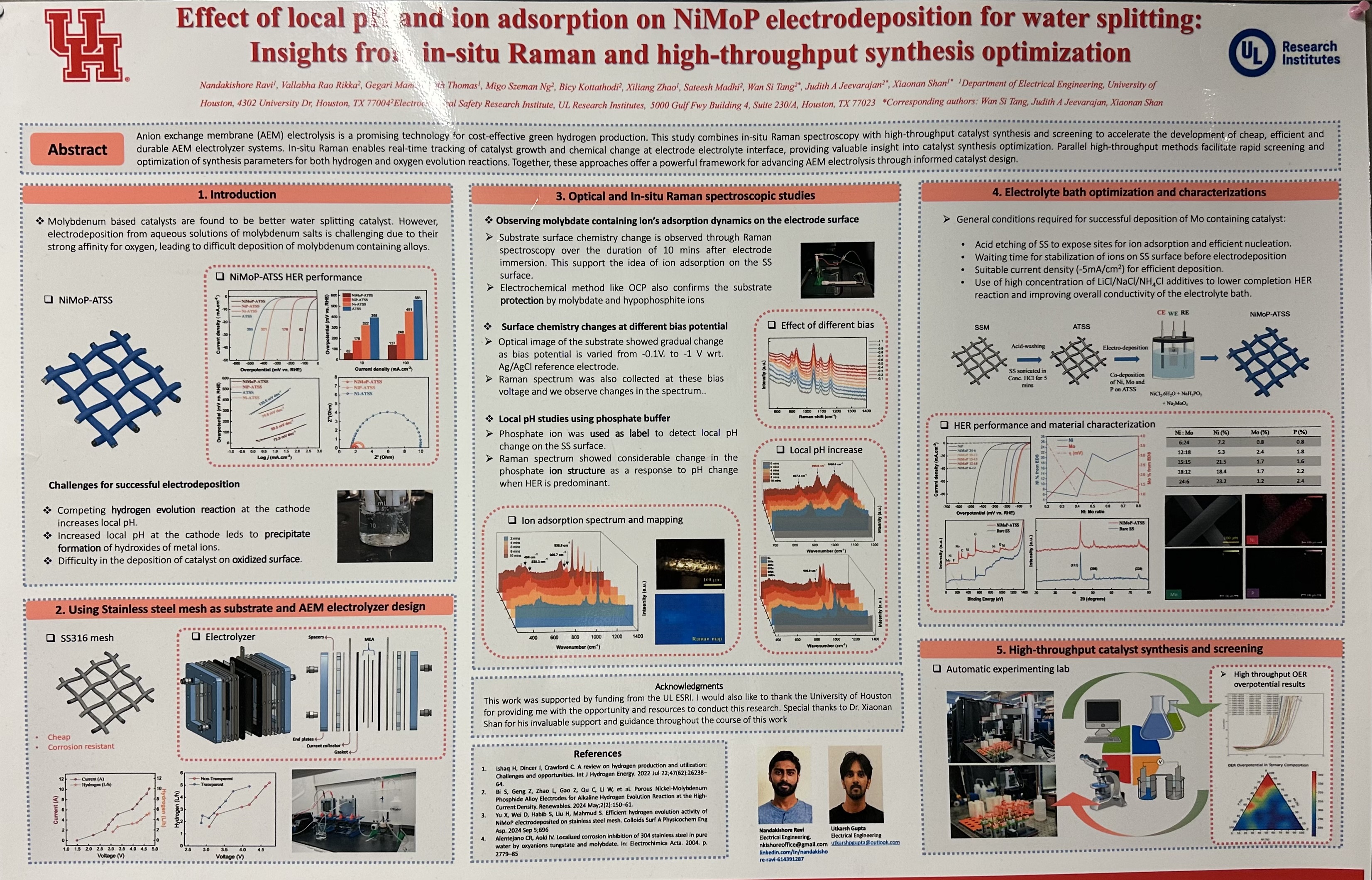

초기화 (Base): 아무것도 묻지 않은 순수한 쌩 스테인리스 철망(ATSS)을 준비합니다.
용액 배합 (Mixing): 로봇 팔이 비커에 니켈(Ni), 몰리브덴(Mo), 인(P) 이온 용액을 특정 비율(예: 30:60:10)로 섞어 '짬뽕 용액'을 만듭니다.
전해증착 (Electrodeposition): 쌩 철망을 이 용액에 담그고 전류(-5 mA/cm²)를 인가합니다. 이때 Ni, Mo, P 세 가지 이온이 동시에 철망에 달라붙으면서 'NiMoP 복합 촉매층'이 단일 공정으로 완성됩니다.
성능 테스트 (Characterization): 코팅이 끝난 전극으로 수소 발생 전압(Overpotential)을 측정하여 엑셀에 데이터를 기록합니다.
루프 반복 (High-throughput): 로봇 팔이 기존 철망을 버리고, '새로운 쌩 철망'을 집어 듭니다. 그리고 Ni 40, Mo 50, P 10 비율로 섞인 '새로운 비커'에 담가서 3번~4번 과정을 반복합니다.
목적: 수전해(물 분해)를 통해 수소를 생산할 때, 값비싼 귀금속 대신 NiMoP (니켈-몰리브덴-인) 기반의 저렴한 촉매를 사용하는 것입니다.
문제점: 몰리브덴(Mo)을 전극에 코팅(전해증착, Electrodeposition)하는 것은 매우 어렵습니다. 코팅을 하는 동안 '수소 발생 반응(HER)'이 경쟁적으로 일어나면서 전극 표면의 국소적인 산성도(Local pH)가 높아지고, 이로 인해 금속 수산화물 침전물이 생겨 코팅을 방해하기 때문입니다.
우리는 전원 장치에서 나온 전자가 오롯이 몰리브덴(Mo) 이온에 전달되어 코팅되길 원합니다.
하지만 전류를 흘리는 순간, 용액 안의 **'물(H2O)'이 먼저 전자를 가로채서 수소 가스(H2)로 날아가
버리는 반응(HER)**이 동시에 일어납니다.
전자가 분산되니 코팅 효율이 뚝 떨어지고, 주변의 화학적 환경(pH)이 망가져서 코팅
이 제대로 안 되고 찌꺼기(수산화물)가 생겨버리는 것입니다.
그래서 이 연구실은 이런 방해 현상을 뚫고
'어떻게 전기적 조건(전류/전압)과 용액 농도를 세팅해야 완벽하게 코팅을 할 수 있을까?'
를 찾아낸 것입니다.
해결책: 이 문제를 해결하기 위해 두 가지 강력한 무기를 사용했습니다.
In-situ Raman spectroscopy (실시간 라만 분광법): 반응이 일어나는 동안 표면의 화학적 변화와 pH 변화를 실시간으로 관찰.
High-throughput synthesis (고효율 자동화 합성): 수많은 합성 변수를 빠르게 테스트하여 최적의 조건을 찾아냄.

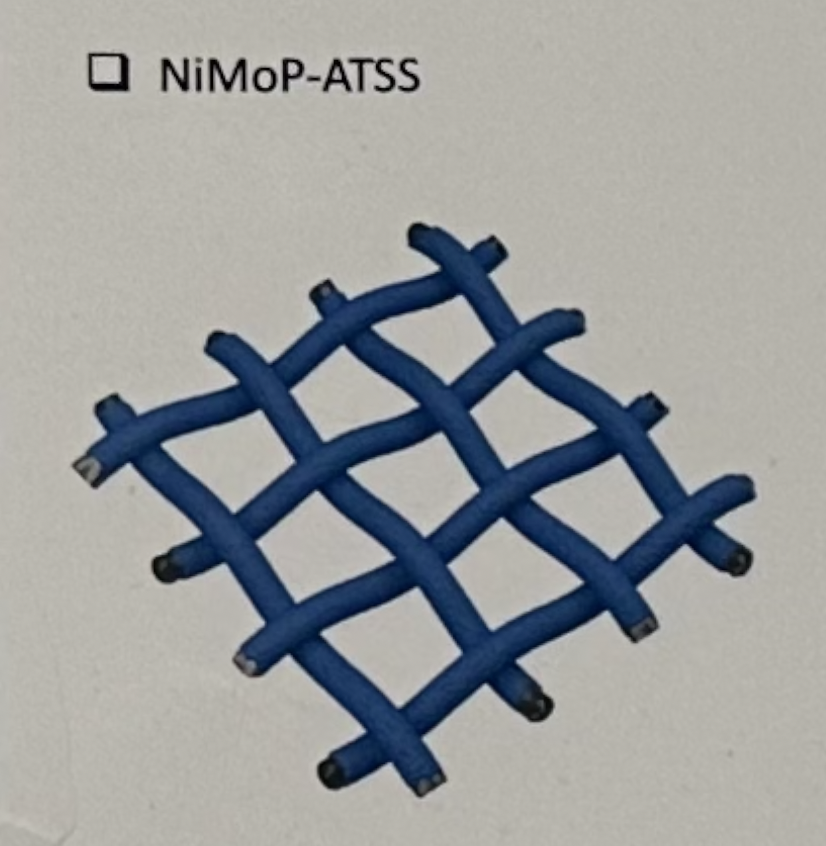

이 그림은 쌩 스테인리스 스틸 철망(SS316 mesh) 위에 우리가 원하는 몰리브덴 기반의 촉매(NiMoP)가 성공적으로 코팅된 최종 전극 소자의 모습을 형상화한 것입니다.
ATSS: 산 처리된 스테인리스 스틸(Acid-Treated Stainless Steel)의 약자로 보입니다. 코팅이 잘 붙도록 표면을 거칠게 깎아낸(Etching) 베이스 기판입니다.

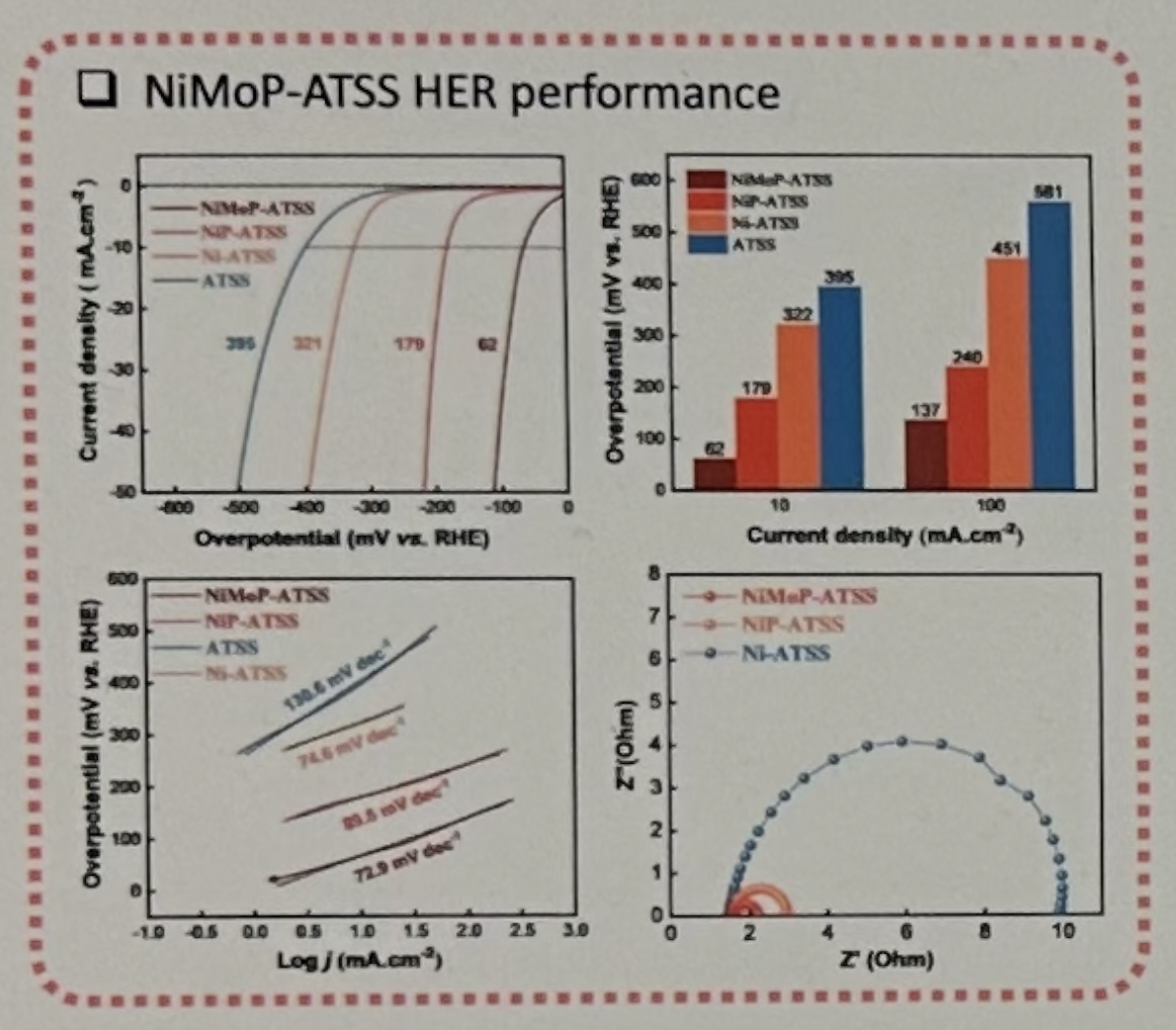

좌측 상단 (LSV 그래프 - Current density vs. Potential): * 전기화학에서 가장 기본이 되는 I-V 커브(전압-전류 곡선)입니다.
우측 상단 (막대 그래프 - Overpotential):
좌측 하단 (Tafel plot - 타펠 도시):
우측 하단 (Nyquist plot - 나이퀴스트 도시 / 임피던스):

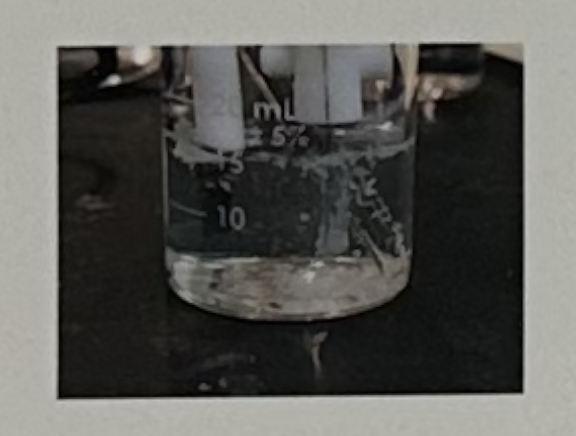

이 사진은 앞서 설명한 "성공적인 코팅을 방해하는 에러 상황"의 실제 물리적 현상을 찍은 것입니다.
비싼 소재 대신 저렴하고 부식에 강한 스테인리스 스틸 메쉬(SS316)를 기판으로 사용했습니다.

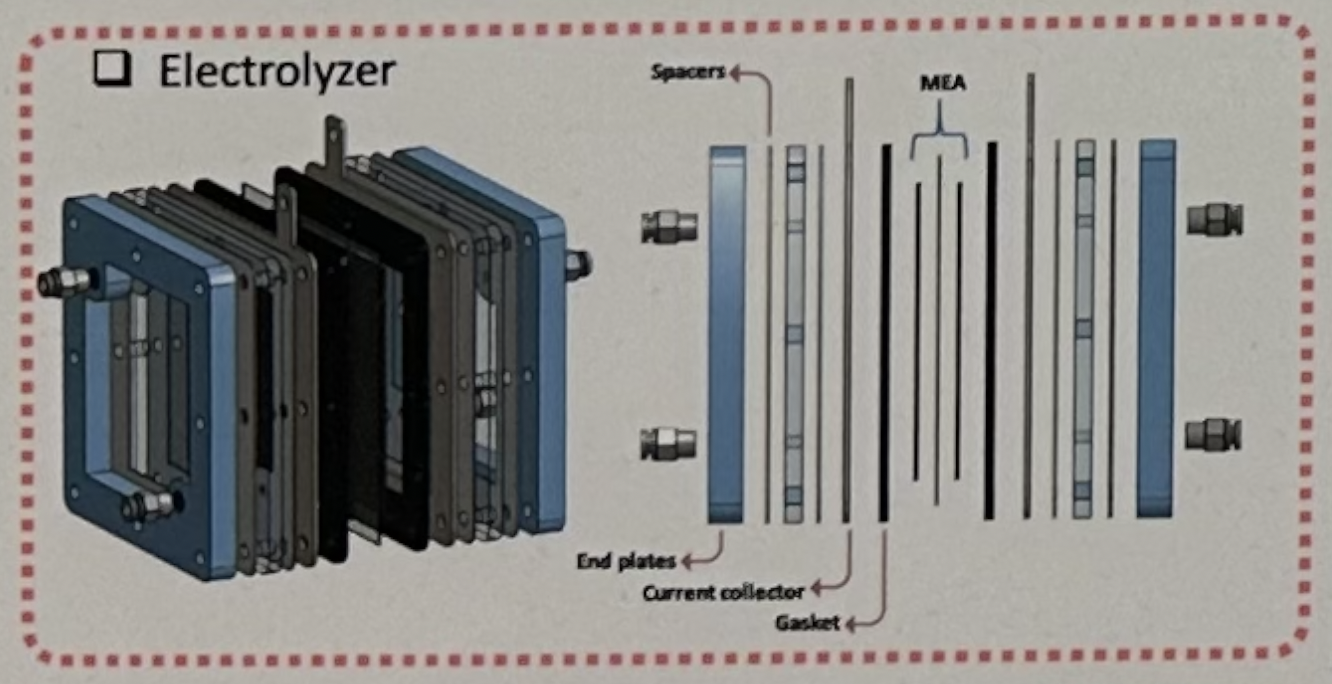

실제로 제작한 전해조(Electrolyzer) 하드웨어 패키징 도면입니다.
가장 가운데에 촉매가 코팅된 철망(전극)과 AEM 분리막이 들어갑니다. 그 양옆으로는 물(전해질)을 고르게 분배하고 발생한 가스(수소/산소)를 원활하게 빼내기 위한 유로(Flow field, 미세한 홈이 파인 판)가 겹겹이 쌓입니다.
양쪽 끝에는 두꺼운 엔드 플레이트(End plate)를 대고 볼트로 강하게 압착하여 조입니다. 내부 압력이 높아져도 용액이나 가스가 밖으로 새지 않도록 물리적인 밀봉(Sealing)을 하는 패키징 공정입니다.

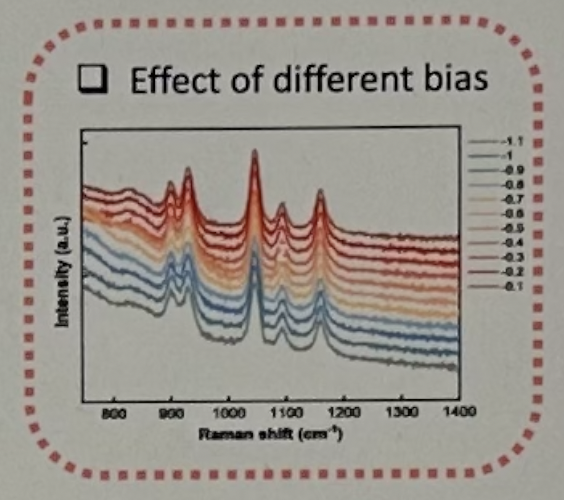

전압 변화에 따른 표면 스펙트럼 (Effect of different bias)
내용: 전극에 걸어주는 인가 전압(Bias potential)을 -0.1 V에서 -1 V까지 점진적으로 내리면서(전기화학에서는 음의 방향으로 전압을 가할수록 반응이 강해집니다), 표면 상태가 어떻게 변하는지 광학 센서로 스캔한 것입니다.
우측 상단 그래프: X축은 라만 편이(Raman shift, 빛의 주파수 변화량), Y축은 신호의 세기(Intensity)입니다. 가로선들이 층층이 쌓여 있는데, 각각 다른 전압을 걸었을 때의 주파수 응답(Frequency Response)을 의미합니다. 전압이 음의 방향으로 커질수록 특정 주파수 대역에서 산봉우리(Peak)들이 새롭게 튀어나오거나 모양이 변하는 것을 볼 수 있습니다.
해석: 전압이 변함에 따라 표면에 붙어있는 이온들의 물리/화학적 결합 상태가 실시간으로 달라지고 있음을 데이터로 증명한 것입니다.
전압(Bias)을 변화시키면서 표면 화학 상태가 어떻게 변하는지 실시간으로 측정했습니다.

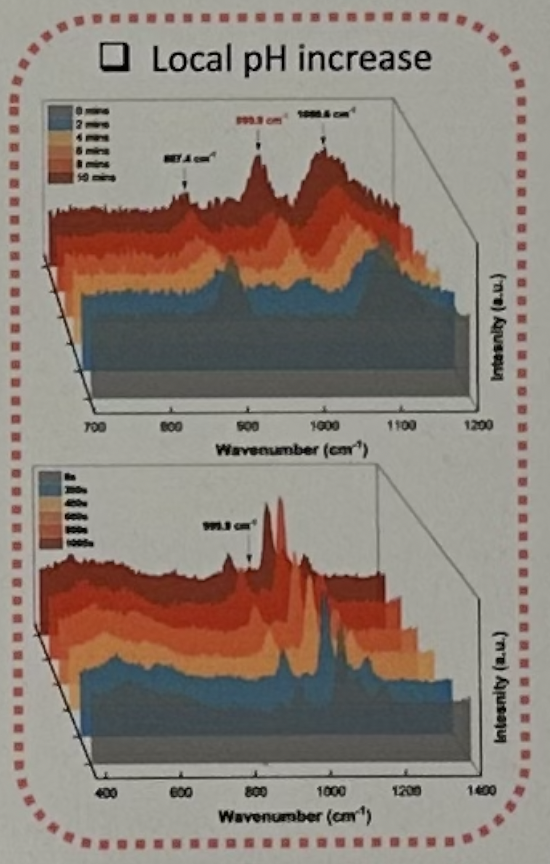

인산염 완충액(Phosphate buffer)을 마커로 사용하여, 수소 발생(HER)이 일어날 때 전극 표면의 국소적 pH가 어떻게 급증하는지 광학적으로 증명해냈습니다. 즉, "왜 코팅이 잘 안되는가"에 대한 원인을 시각적 데이터로 밝혀낸 것입니다.
선 분석 결과를 바탕으로, 에러(수소 발생 및 찌꺼기 생성)를 피해서 '성공적으로 코팅(Electrodeposition)을 완료하기 위한 최적의 공정 레시피와 그 결과물'을 보여주는 파트입니다.

이 연구실이 찾아낸 '코팅 실패를 막는 4가지 핵심 세팅값'입니다.
산세척 (Acid-etching): 쌩 철망(SS)을 산성 용액으로 씻어냅니다. 이는 단순히 때를 벗기는 것이 아니라, 표면을 미세하게 깎아내어(Etching) 금속 이온들이 잘 달라붙을 수 있는 '앵커(Anchor)' 자리를 많이 만들어주는 전처리 공정입니다.
대기 시간 (Waiting time): 전기를 가하기 전에, 이온들이 철망 표면에 골고루 자리 잡고 안정화될 때까지 기다려주는 시간(Settling time)입니다.
적정 전류 밀도 (Suitable current density): -5 mA/cm². 전압이나 전류를 무작정 높게 때려 넣으면 앞서 말한 수소 가스(HER)가 폭발적으로 발생해 코팅이 망가집니다. 에러가 나지 않으면서 코팅은 잘 되는 '스위트 스팟(Sweet spot)' 전류값을 찾아낸 것입니다.
고농도 첨가제 사용 (High concentration of additives): 용액에 LiCl, NaCl, NH4Cl 같은 염화물(소금기)을 잔뜩 집어넣습니다. 이는 용액 전체의 전기 전도도(Conductivity)를 확 끌어올려 저항을 줄이고, 동시에 수소 발생 반응(HER)을 억제하는 핵심 패치(Patch) 역할을 합니다.

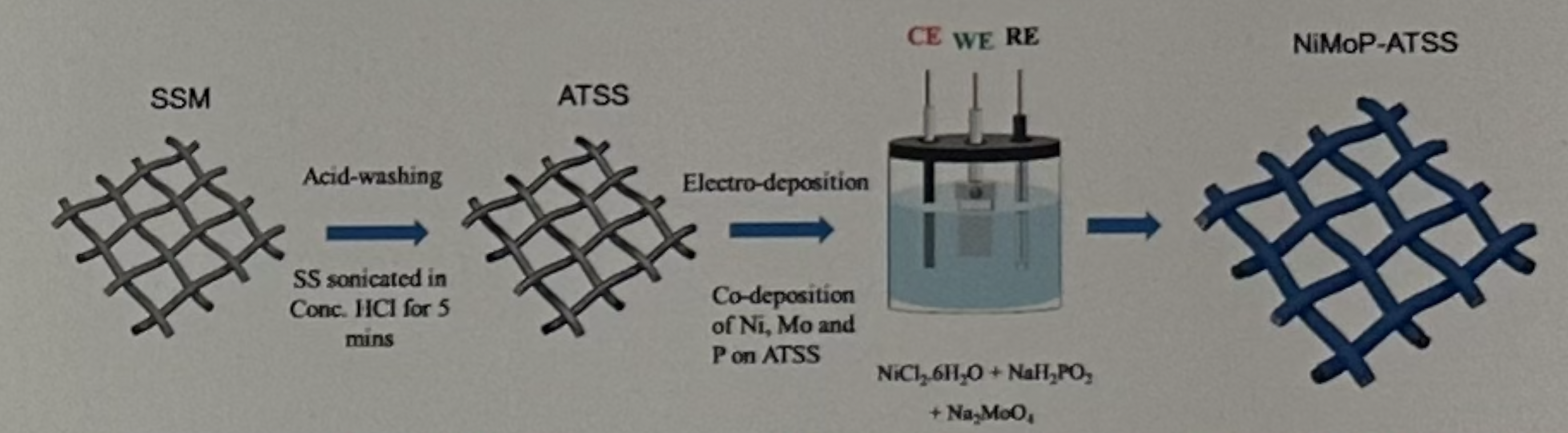

SSM -> ATSS -> Electro-deposition -> NiMoP-ATSS
빈 기판 입고(SSM) -> 화학적 표면 처리(ATSS) -> 전극 연결 후 도금 진행 -> 최종 촉매 전극 완성(NiMoP-ATSS)이라는 전체 소자 제작 파이프라인을 보여줍니다.
가운데 비커 그림을 보면 (+)극에는 카본(CE: Carbon), (-)극에는 철망(WE: Working Electrode)을 연결하고 전압을 인가하는 전형적인 전해증착 회로 셋업을 확인할 수 있습니다.

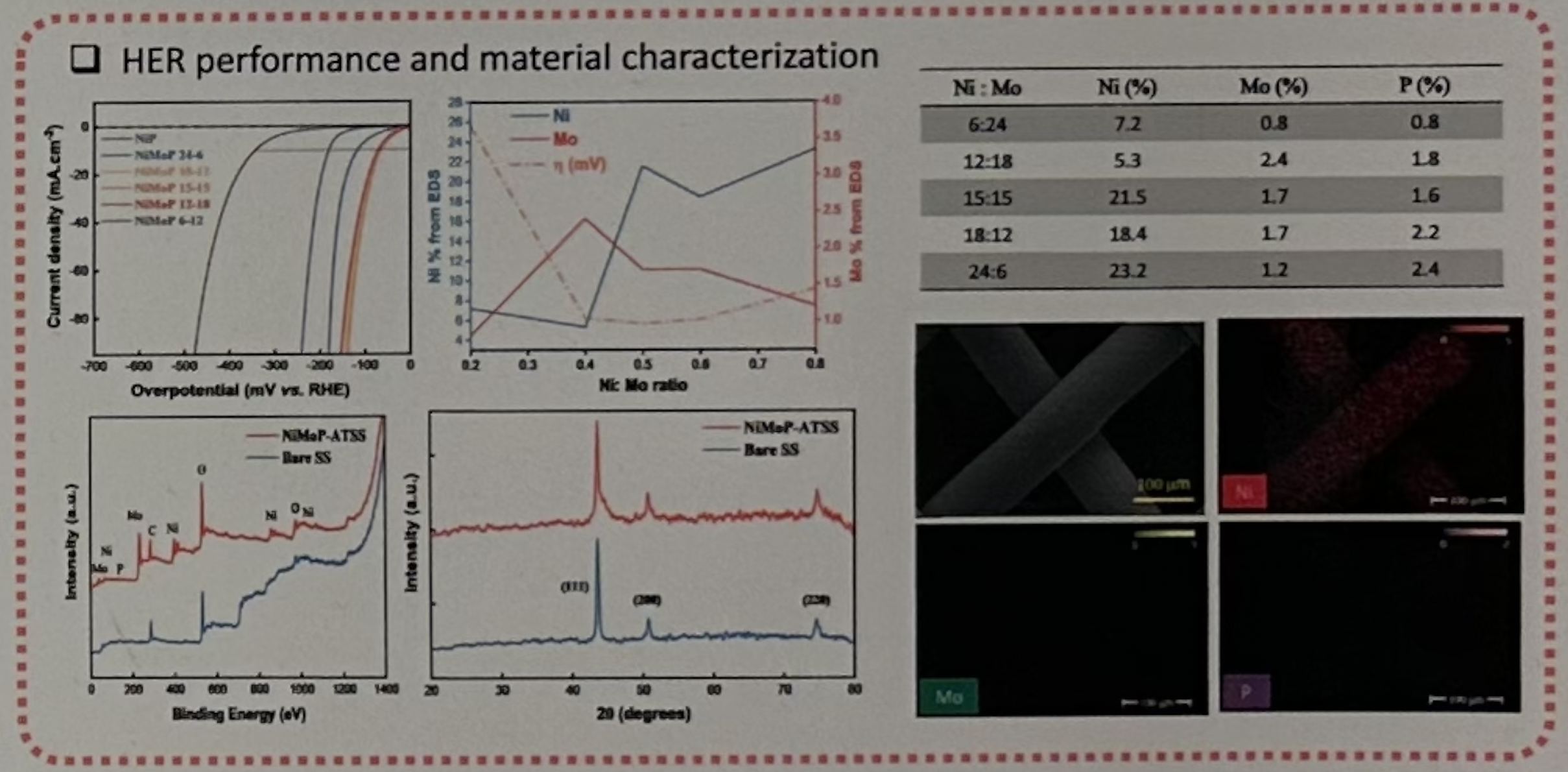

하단에 있는 복잡한 그래프와 표, 사진들은 코팅이 끝난 전극이 우리가 의도한 대로 잘 만들어졌는지 검증(Verification)하는 교차 검증 데이터들입니다. 반도체 공정 후의 소자 불량 검사와 완벽히 같습니다.
XRD & XPS (좌측 그래프들): X선을 쏴서 내부 결정 구조와 화학적 결합 상태를 보는 장비입니다. 코팅된 물질이 불순물 없이 순수한 'NiMoP' 합금이 맞는지 성분을 검사하는 성적서입니다.
표 (Table): 조건에 따라 Ni(니켈), Mo(몰리브덴), P(인)의 비율이 몇 %로 코팅되었는지 정량적으로 보여줍니다.
SEM/EDS 매핑 (우측 하단 현미경 사진):
SEM: 전자현미경 사진입니다. 철망 표면에 촉매가 매끄럽게 잘 발렸는지 육안으로 확인하는 물리적 표면 검사입니다.
EDS: 특정 원소가 표면에 어떻게 분포하는지 색깔로 보여줍니다. Ni, Mo, P가 특정 구역에 뭉치지 않고 균일하게(Uniform) 깔려 있음을 시각적으로 증명합니다.

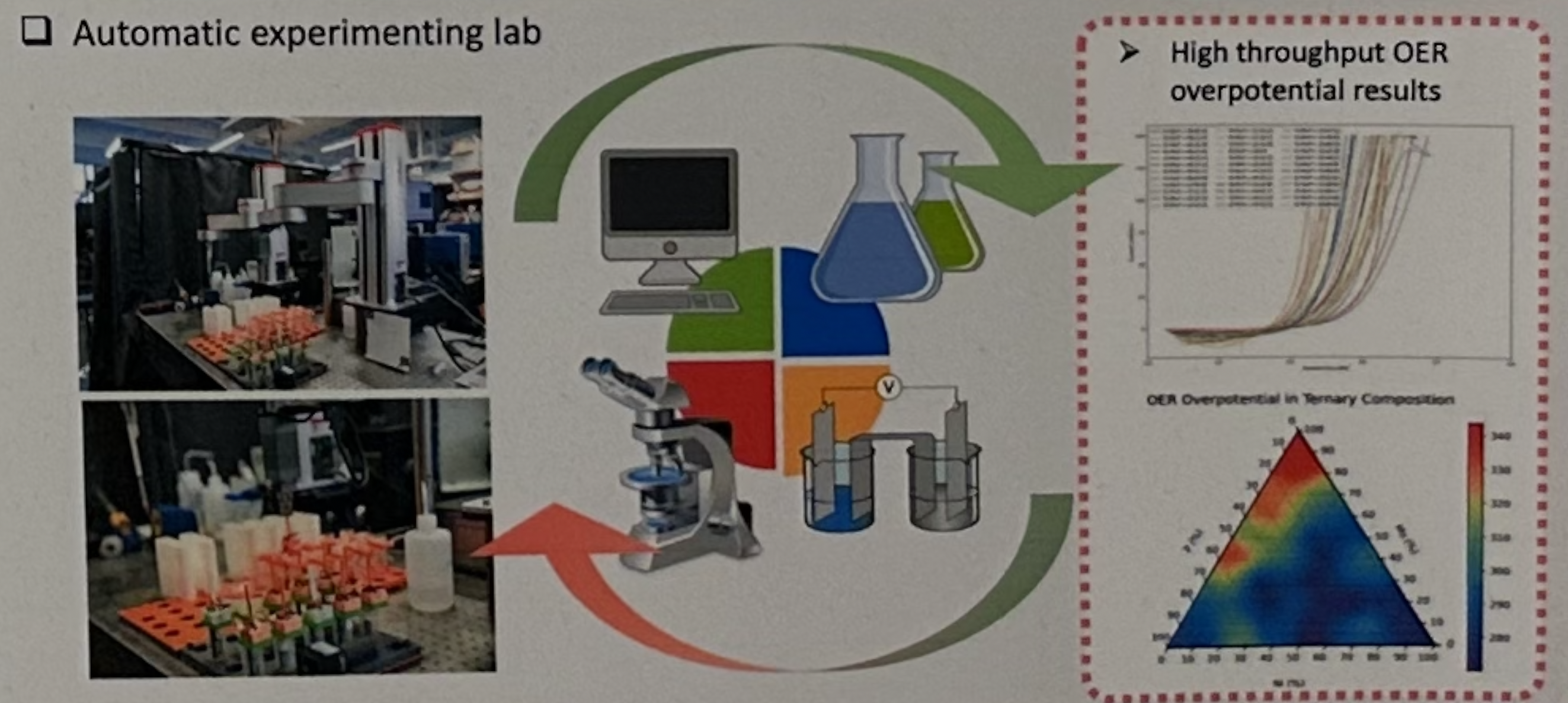

High-throughput HER overpotential results (데이터 시각화 및 최적화)
우측에 있는 무지개색 삼각형 그래프는 이 자동화 시스템이 밤낮없이 수백 개의 전극을 찍어내고 테스트하여 얻어낸 최종 결과물, '삼원 상태도(Ternary contour plot)'입니다.
그래프 해석: 삼각형의 세 꼭짓점은 각각 Ni(니켈), Mo(몰리브덴), P(인)의 함량 100%를 의미합니다. 내부의 한 점을 찍으면 세 물질의 특정 혼합 비율이 됩니다.
색깔의 의미 (Z축): 색상이 붉은색일수록 수소 발생을 위한 과전압(Overpotential)이 높아 효율이 나쁜 똥망 세팅입니다. 반면 파란색(Deep blue)으로 파인 부분이 전력 소모가 가장 적은 최적의 '황금 비율(Sweet spot)'입니다.
결론: "우리가 만든 자동화 시스템으로 전 영역을 스캔(Parameter sweep)해본 결과, 저 파란색 지점의 조성비로 촉매를 섞었을 때 수소가 가장 싸고 효율적으로 잘 나온다"는 것을 데이터로 완벽하게 증명한 것입니다.
