OSI 7 Layer에서 첫번째 계층인 물리 계층에 대해서 정리한다.
1. 물리 계층 (Physical Layer)
- 전기적 신호로 데이터를 전송하는 계층
1-1. 케이블(Cable)
- 어떻게 전송을 할까? 케이블을 사용하여 Bit 단위로 전송한다.
- 동축 케이블 : Coaxial Cable
- 동선(구리선) - 꼬임선 케이블(Twisted pair cable)
- UTP(Unshielded twisted pair) : 전송길이 최대 100m(길이가 길어지면 신호 리피터라는 증폭 장치 필요)
- STP(Shielded twisted pair) : 꼬임선을 한번 더 감싼 것이 들어있다. 대신 가격이 비싸다.
광섬유
1-2. 디바이스(Device)
- Repeater : 소실된 신호를 증폭해주는 장치
- Hub : 신호를 전달하기 위한 장치(예시) Multi port repeater
신호가 들어온 Port를 제외한 모든 Port로 신호를 전달 (Flooding) 단순히 넘겨주는 기능 뿐이지만, 컴퓨터를 연결할 때 많이 사용한다. 반이중 방식으로 작동하고, 충돌이 발생할 수 있다.

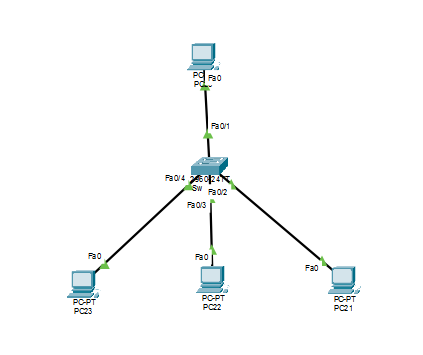

A에서 보낸 것을 BCD로 브로드캐스트만 해주는 것
- 허브의 장점 : 포트 수 만큼 장치를 연결할 수 있다.
- 허브의 단점 : 충돌이 일어날 수 있어, 네트워크의 성능이 저하된다.
