오실로스코프

모델명 : Tektronix2000B

① 전원 켜기 및 초기 설정

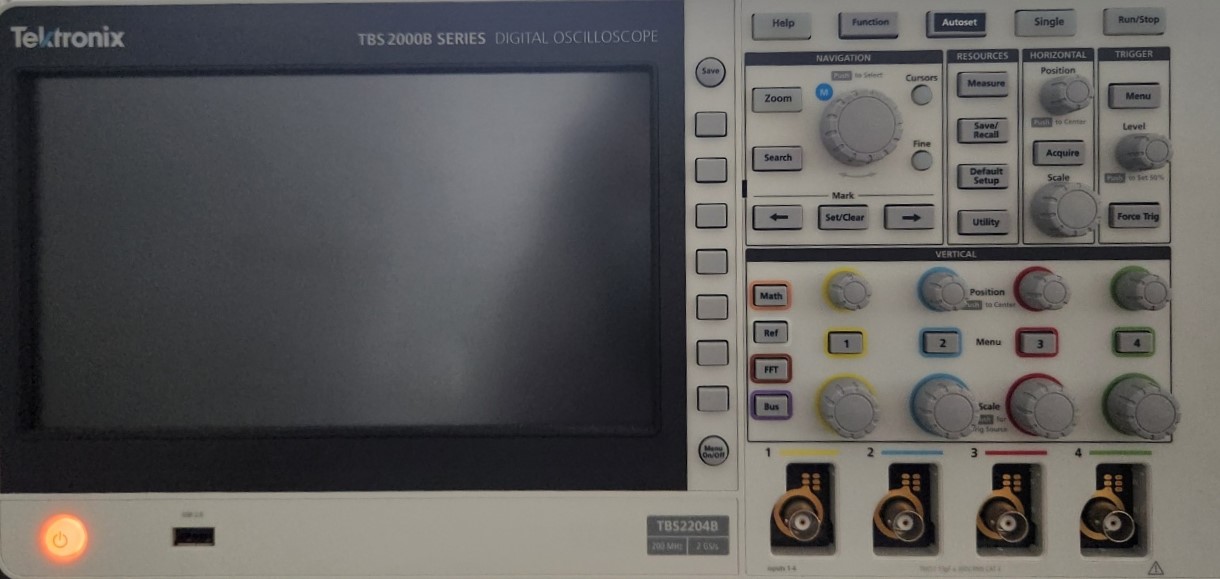

전원 버튼 (Power) ON
측정하기 전에 프로브(Probe)와 장비의 접지를 확인.

프로브 연결
CH1(채널 1) 또는 CH2(채널 2) BNC 커넥터에 프로브를 연결.

프로브 보정 (Probe Compensation)
1kHz 보정 신호를 프로브로 측정하여 올바르게 보정.

채널 활성화
"CH1" 또는 "CH2" 버튼을 눌러 원하는 채널을 활성화.

자동 설정 (Auto Set)
"AUTOSET" 버튼을 눌러 자동으로 최적의 화면 설정.

파형 표시 및 제거
디스플레이에 파형을 추가하거나 파형을 제거하려면 해당 전면 패널 채널 메뉴 버튼 누름.

② 신호 측정 방법

시간 축(Time Base) 조정
"Horizontal Scale" 노브를 돌려 시간 단위를 조정 (예: 1ms/div → 100µs/div).

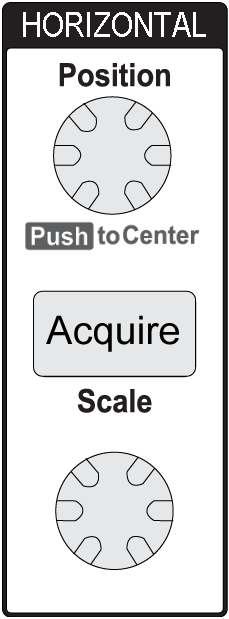

수평 컨트롤 (HORIZONTAL)
수평 설정
시간축. 초 영역 컨트롤을 사용하여 화면 전체에서 수평으로 표시되는 영역별 시간의 양을 설정

전압 축(Amplitude) 조정
"Vertical Scale" 노브를 돌려 전압 범위를 조정 (예: 1V/div → 200mV/div).

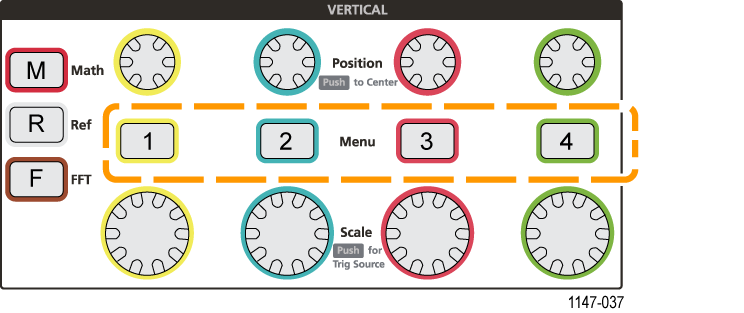

수직 컨트롤 (Vertical)
각 채널의 수직 설정 (위치 및 스케일) 지정. 개별 파형 켜거나 끌 수 있음.
신호의 감쇠 또는 증폭

VERTICAL : 전압 값을 측정.
HORIZONTAL : 시간 값을 측정.

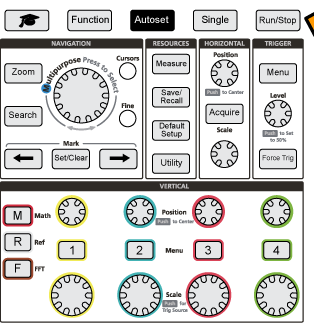

• AUTOSET : 입력된 신호를 자동으로 분석하고 적절한 스케일과 트리거를 설정
  RUN/STOP : 시작 / 정지
  SINGLE : 단일파형 레코드
  CURSOR (커서) : 커서를 사용해 특정 지점의 전압이나 시간 값을 측정.
  범용노브 사용
  Fine : 조절 미세하게 변경
  Measure : 선택한 신호의 주요 특성(주파수, 주기, RMS, 피크 등)을 자동으로 계산하여 화면에 표시.

트리거(Trigger) 기능 설정

오실로스코프의 트리거(Trigger) 기능은 신호를 안정적으로 표시하기 위해 사용

① 트리거(Trigger) 기본 개념

• 트리거는 특정 전압 수준에서 신호를 고정하여 변동 없이 화면에 표시하는 역할.
  트리거를 적절히 설정하면 파형이 흐르지 않고 안정적으로 표시됨.

• 트리거는 오실로스코프가 정의된 파형 조건(예: 신호 상승 에지의 지정된 신호 전압 레벨에서)을 감지할 때 설정.
  해당 트리거 조건을 사용하여, 트리거 조건을 만족하는 신호 샘플 포인트가 파형 레코드에서 같은 위치에 있도록 파형 레코드에 파형 샘플을 저장

② 트리거 설정 방법

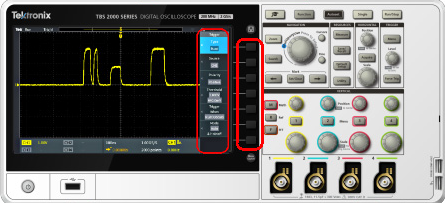

(1) 트리거 모드(Mode) 선택:
"Trigger Menu" 버튼을 눌러 트리거 설정 메뉴로 이동.

• Auto (자동): 신호가 없거나 트리거가 감지되지 않아도 화면에 신호 표시.
  Normal (정상): 트리거 이벤트가 발생할 때만 신호 표시.
  Single (단일): 트리거 이벤트가 한 번만 발생하면 정지.
  홀드오프 트리거 모드: 홀드오프트리거 모드를 사용하면 오실로스코프가 트리거 이벤트를 무시하는 기간을 설정

(2) 트리거 소스 선택
"Source" 메뉴에서 트리거를 걸고 싶은 채널(CH1 또는 CH2)을 선택.

(3) 트리거 유형 선택

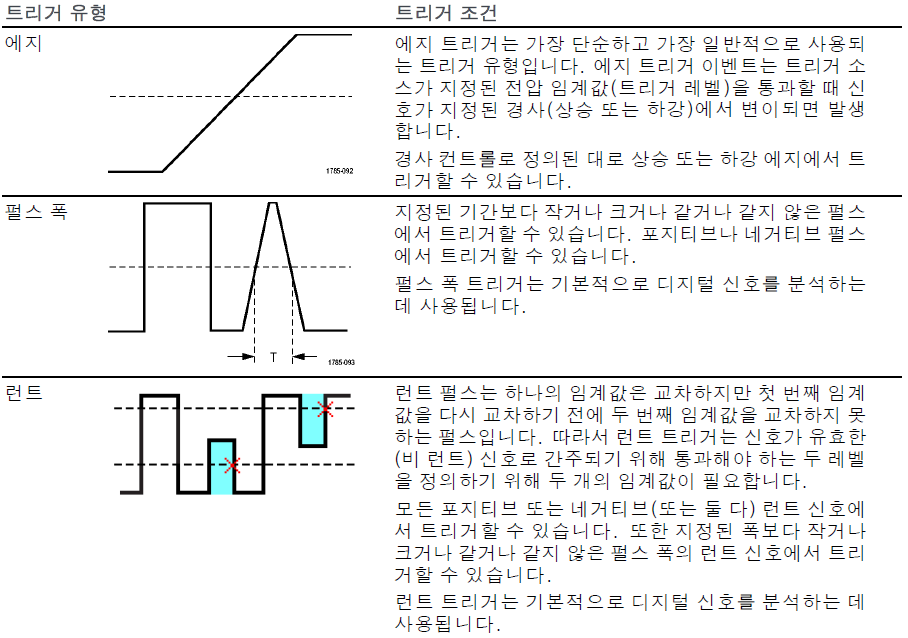

Edge (엣지 트리거) – 기본 트리거 방식
Pulse Width, Slope, Video, Pattern 등 고급 옵션도 있음

"Type"에서 "Edge" 선택.
신호가 상승(↑) 또는 하강(↓) 엣지에서 트리거되도록 설정.
"Level" 노브를 돌려 트리거 전압을 조정.

• 트리거 에지 : 신호의 상승 또는 하강 에지에서 트리거 이벤트를 찾도록 설정
  상승엣지 (rising edge): 전압이 낮 → 높으로 바뀔 때
  하강엣지 (falling edge): 전압이 높 → 낮으로 바뀔 때


• 트리거 레벨 설정
  파형 중 어떤 전압 지점에서 트리거를 걸지 조절
  신호의 상승 또는 하강 구간에서 트리거할 전압값을 설정

• 트리거 임계값 : 신호에서 트리거하도록 발생해야 하는 경사의 신호 진폭 값

설정 항목	설명
소스	트리거에 사용할 채널
유형	트리거 조건 방식 (엣지, 펄스 등)
모드	Auto, Normal, Single 등
레벨	트리거 발생 전압 조건
홀드오프	트리거 사이 간격 조정 (선택 사항)

컨트롤

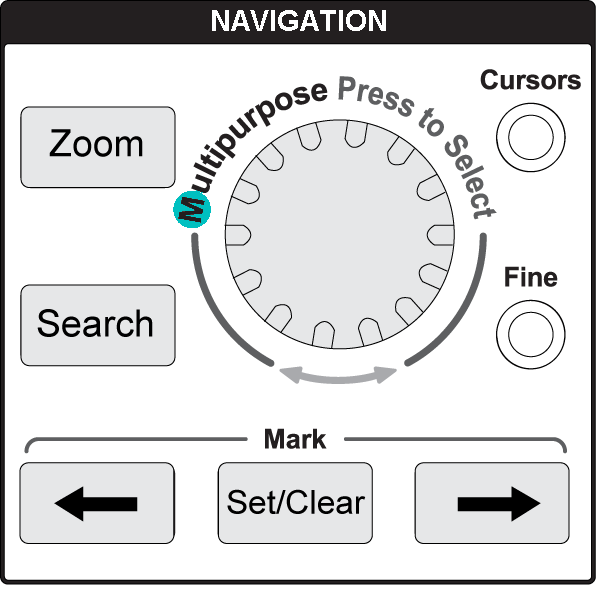

• 범용노브로 메뉴와 상호작용


파란색(M) 아이콘은 범용노브를 통해 상호작용하라는 의미
검색 및 표시버튼을 통해 태그 추가 및 이동.

차동 프로브

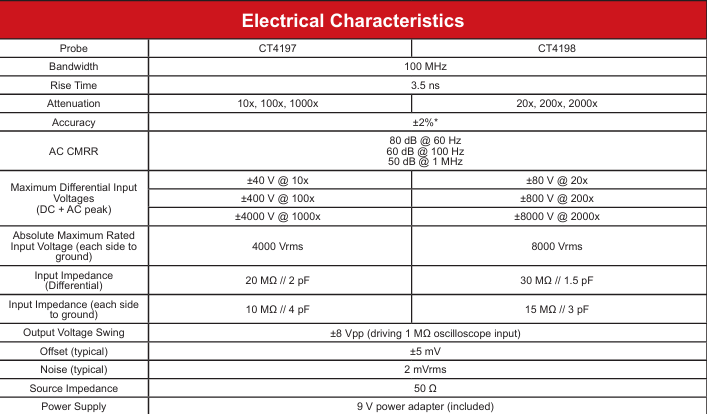

차동 프로브 CT4197 사용

입력 임피던스 20MΩ

입력 임피던스 10MΩ, 10MΩ (each side)
각 프로브 단자당 내부저항 10MΩ

전압원 차동 예시

V1 : 300V
V2 : 400V

I2 = 700V / 10MΩ = 70uA
I1 = 300V / 10MΩ = 30uA
전체 전류 70uA + 30uA

기타

XKM-S (E-Z-Hook 제품명 기준)

• XKM-S는 E-Z-Hook 사의 핀 그랩버 테스트 클립(Pin Grabber Test Clip) 제품
  전자 부품 및 PCB 테스트 시 핀, 리드, 와이어 등에 안정적으로 접촉하여 신호 측정 또는 전기적 연결 가능
  "S"는 일반적으로 소형(Small) 버전을 의미하며, 밀집된 회로나 소형 부품용으로 적합

항목	설명
🔌 접촉 방식	핀 그랩버 타입: 내부 스프링 구조로 핀을 잡아주는 방식. 손으로 누르면 클립이 열리고 놓으면 자동으로 닫힘.
📏 크기 및 사용성	소형(S형) 모델로, 좁은 공간에서도 사용 가능. 좁은 피치의 IC 리드나 SMD 부품에 적합.
🧲 고정력	내부 스프링에 의해 핀을 단단히 잡아 안정적 신호 측정 가능.
🧵 연결 방식	클립 후면에 단선을 연결하거나 바나나 플러그, BNC, 기타 테스트 리드와 연결 가능한 형태로 제공됨.
🛡️ 절연성	플라스틱 절연 외피로 안전한 테스트 환경 제공. 회로 단락 위험 줄임.
🧪 용도	전기적 신호 측정, 디버깅, 임시 접속, 시험 설비 등 다양한 상황에서 사용.
