1. AUTOSAR

가. AUTOSAR?

AUTOSAR(AUTomotive Open System Architecture)의 목적은 자동차 ECU의 공통 기능을 위한 SW 아키텍처·인터페이스를 표준화하는 것이다. AUTOSAR의 이점은 다음과 같다.

• ECU 간 애플리케이션을 재사용하고, 소프트웨어 제품의 시장 형성을 가능하게 함

• 품질, 확장성, 신뢰성 제고

• 자동차 SW 개발 및 유지 비용 최적화

• 제품의 수정, 업그레이드, 업데이트를 유연하게 처리할 수 있도록 함

나. Why AUTOSAR?

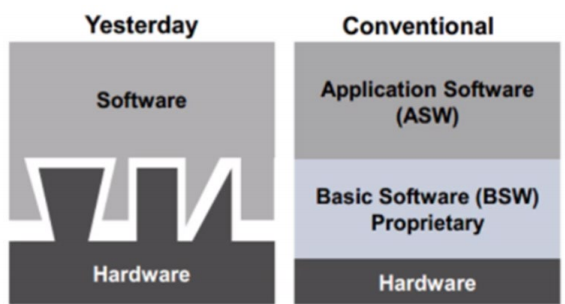

1) 과거 Automotive SW Development 방식

Bare-metal programming 위주로, HW가 변경되면 SW도 전부 수정해야 했다.

2) Conventional Automotive SW Development의 한계

• Basic Software(BSW): HW 의존적
• Application Software(ASW): HW 비의존적

OEM마다 상이한 BSW/ASW 구조를 채택했다. 즉, 표준 아키텍처의 부재로 Tier-1 업체마다 ECU SW 구조가 상이했다. 그래서 OEM이 새로운 Tier-1 업체를 선정하거나, 반대로 Tier-1 업체가 새로운 OEM을 선정할 때, 그 비용과 시간적 부담이 컸다.

3) AUTOSAR 컨소시엄 탄생 (2003)

앞서 언급된 문제를 해결하기 위해, 글로벌 완성차·부품·반도체·SW Tool Suppliers가 AUTOSAR 컨소시엄을 결성하였다.

다. AUTOSAR Architecture

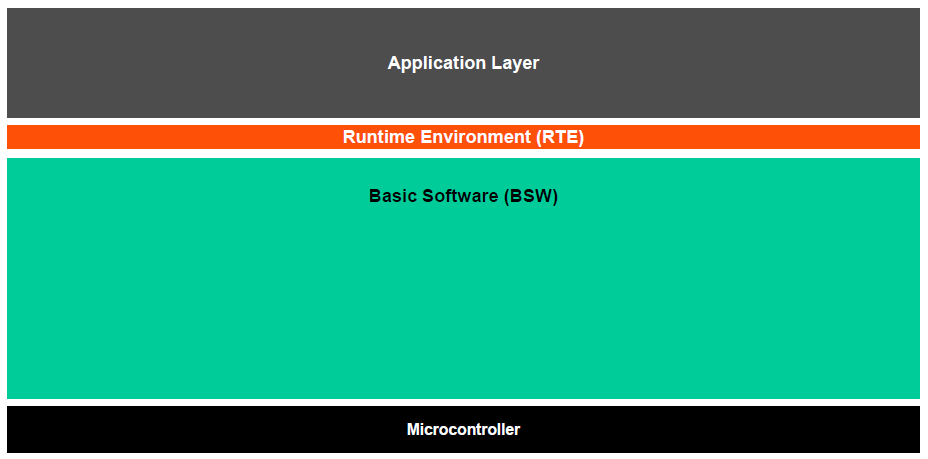

1) AUTOSAR Classic Architecture

• Basic Software(BSW)
• Runtime Environment(RTE)
• Application Layer

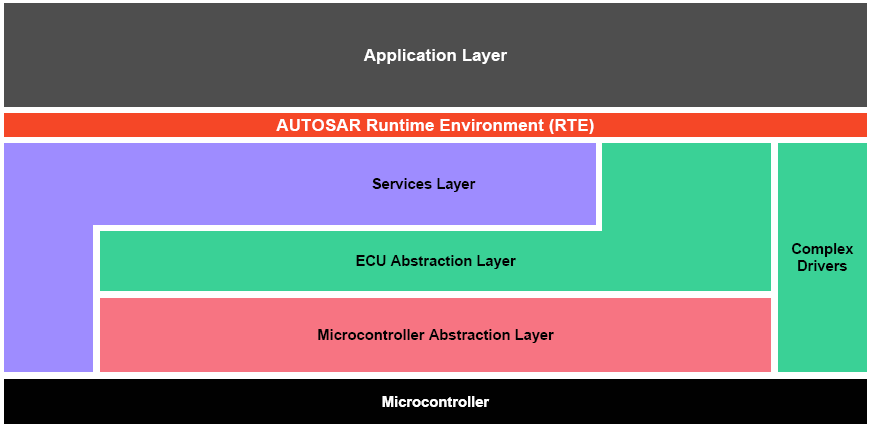

2) BSW

가) 구조

• Service Layer
• ECU Abstraction Layer
• Microcontroller Abstraction Layer(MCAL)
• Complex Drivers

서비스는 System / Memory / Communication 기능군으로 더 세분화된다.

나) Microcontroller Abstraction Layer(MCAL)

① HW Abstraction Layer

• BSW의 최하위 레이어
• 특정 마이크로컨트롤러에 대한 인터페이스

② internal driver 포함

• 시스템 드라이버, 통신 드라이버(CAN(FD), LIN, Ethernet), 메모리 드라이버, Diagnotics 드라이버, I/O 드라이버

③ 마이크로컨트롤러 내부 주변장치와 메모리 매핑된 외부 장치에 직접 접근

④ 상위 SW 계층이 마이크로컨트롤러에 비의존하도록 함

다) ECU Abstraction Layer

• 상위 SW 계층에 ECU에 특화된 서비스 제공
• 상위 SW 계층이 ECU HW 레이아웃에 의존하지 않도록 함
• 이 layer와 drivers은 마이크로컨트롤러와는 독립적이지만, ECU HW에는 의존적. 그리고 통신, 메모리, 입출력 등 기능을 지원하는 ECU의 모든 주변장치 및 디바이스에 접근할 수 있도록 함

라) Complex Drivers Layer

• HW와 RTE를 가로지르는 특수 레이어
• AUTOSAR 미규격 디바이스, 매우 높은 타이밍 제약, 기존 플랫폼 마이그레이션 지원
• 마이크로컨트롤러와 ECU HW에 의존적
• 예시) 연료 분사 제어, 전동 밸브, 증분 위치 검출 등 복합 센서·액추에이터 제어

마) Services Layer

• BSW의 최상위 레이어
• OS를 포함하는데, 이 OS는 애플리케이션 계층부터 마이크로컨트롤러까지 전 범위에 걸쳐 실행
• OS는 애플리케이션 계층 및 마이크로컨트롤러 간 인터페이스 역할, 애플리케이션 태스크를 스케줄링
• 네트워크 서비스, 메모리 서비스, 진단 서비스, 통신 서비스, ECU 상태 관리 등과 같은 서비스 담당
• 마이크로컨트롤러 및 ECU HW와 독립적임

3) Runtime Environment (RTE)

• AUTOSAR SW의 미들웨어
• 애플리케이션 SW를 위한 통신 서비스 제공
  → AUTOSAR SW 컴포넌트는 他 컴포넌트(ECU 내부 또는 ECU 간) 및 BSW가 지원하는 서비스와 통신
• RTE 위에서는 SW 아키텍처 스타일이 기존의 계층형(layered) 구조에서 컴포넌트 기반(component style) 구조로 바뀜
• AUTOSAR SW 컴포넌트(SWC)가 특정 ECU에 종속되지 않고 독립적으로 동작할 수 있도록 함

4) Application Layer

애플리케이션 계층은 특정 용도에 따라 정의된 작업들을 수행하도록 설계된, 다양한 애플리케이션 전용 SW components로 구성되어 있다.

가) Application Software Components

• 특정 기능을 수행하는 가장 기본적인 단위의 애플리케이션 블록
• 각 component는 고유한 기능 로직 有
• AUTOSAR는 이 components에 대해 표준화된 인터페이스를 정의하여 개발자 간 호환성 보장

나) Ports of Software Components

• components 간 연결을 위한 정의된 통신 포트
• 이 포트로 다른 component 또는 BSW와 통신 가능

다) Port Interfaces

• 각 포트의 입출력 방식이나 데이터 구조를 정의
• components 간 정확하고 일관된 통신을 가능하게 함

<참고 자료>
전재욱 교수님, SDV 이해하기(K-MOOC), 성균관대학교 반도체시스템공학과, '24.12.09.~'25.02.28.
